单相交流电动机正/反转控制线路的检修方法

2023-06-24 理论教育版权反馈

【摘要】：图解演示单相交流电动机正反转控制电路是指通过改变电动机绕组的电源相序来实现电动机的正反转工作状态。图10-42所示为典型单相交流电动机正/反转控制线路图。在单相交流电动机正/反转控制线路中重点检修的部件为起动按钮SB1、接触器KM1、停止按钮SB2以及旋转开关。

图解演示

单相交流电动机正反转控制电路是指通过改变电动机绕组的电源相序来实现电动机的正反转工作状态。当按下起动按钮，单相交流电动机开始正向运转；当调整旋转开关后，单相交流电动机便可反向运转。图10-42所示为典型单相交流电动机正/反转控制线路图。

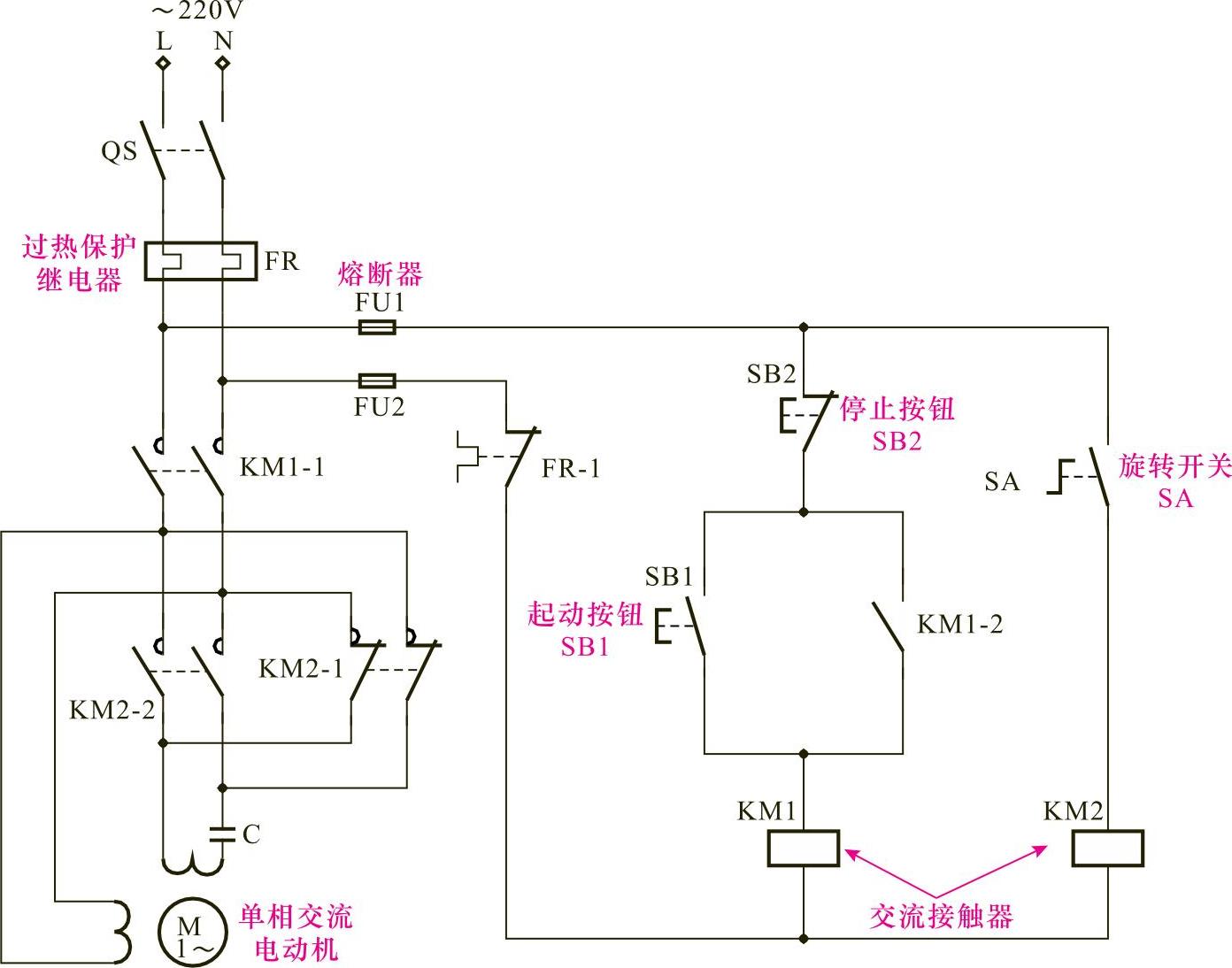

图10-42 典型单相交流电动机正/反转控制线路图

典型单相交流电动机正/反转控制线路图主要是由起动按钮SB1、停止按钮SB2、旋转开关SA、过热保护继电器FR、交流接触器KM1、KM2等构成的。

提示说明

合上电源总开关QS，接通单相电源。按下起动按钮SB1。交流接触器KM1线圈得电。

交流接触器KM1线圈得电，常开辅助触头KM1-2闭合，实现自锁功能。常开主触头KM1-1闭合，电动机主线圈接通电源相序L、N，电流经起动电容器C和辅助线圈形成回路，电动机正向起动运转。

当调整旋转开关SA，其内部常开触头闭合。交流接触器KM2线圈得电，其常闭触头KM2-1断开，常开触头KM2-2闭合。

电动机主线圈接通电源相序L、N，电流经辅助线圈和起动电容器C形成回路，电动机开始反向运转。

在单相交流电动机正/反转控制线路中，当按下起动按钮SB1时，单相交流电动机接收电源开始工作，并由旋转开关控制电动机的旋转方向。

由此可以根据故障现象，初步判定起动按钮SB1、停止按钮SB2、旋转开关SA、接触器可能存在故障，明确了故障的范围，接下来便可对该电路中的相关部件进行检修。

在单相交流电动机正/反转控制线路中重点检修的部件为起动按钮SB1、接触器KM1、停止按钮SB2以及旋转开关。

1.起动按钮SB1的检修方法

若单相交流电动机出现正转不能正常起动的故障时，则需要对控制部件进行检修，首先判断起动按钮SB1是否正常，此时应在断电状态下可使用万用表检测该器件引脚间的阻值是否正常。

图解演示

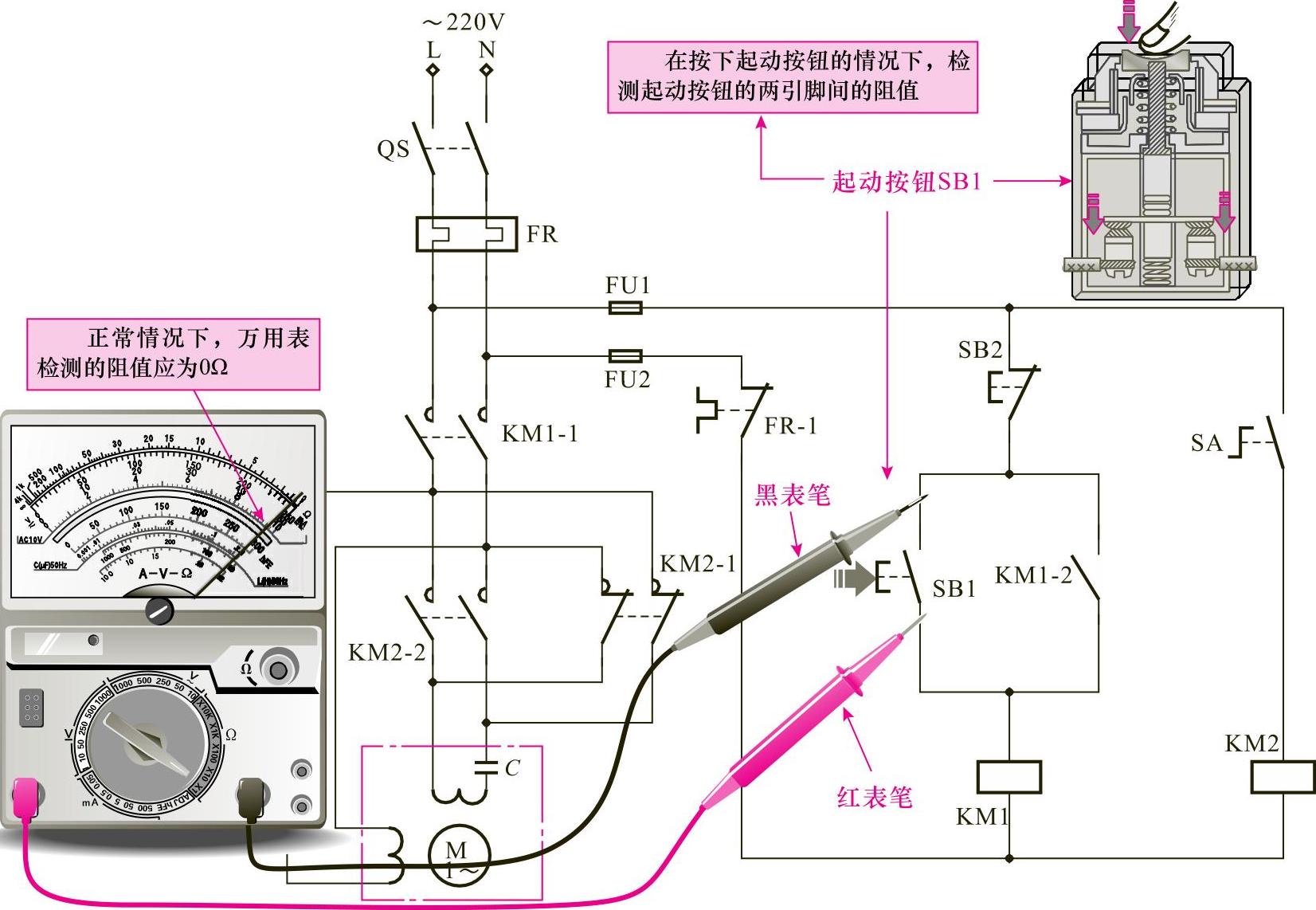

通常在未按下按钮的情况下，阻值应为无穷大；按下按钮后，引脚间的阻值应为0Ω。图10-43所示为起动按钮SB1的检修方法。

图10-43 起动按钮SB1的检修方法

图10-43 起动按钮SB1的检修方法（续）

2.接触器的检修方法

若判断起动按钮SB1可以正常工作，而电动机仍无法正常运行时，则需要对接触器的性能进行判断。

图解演示

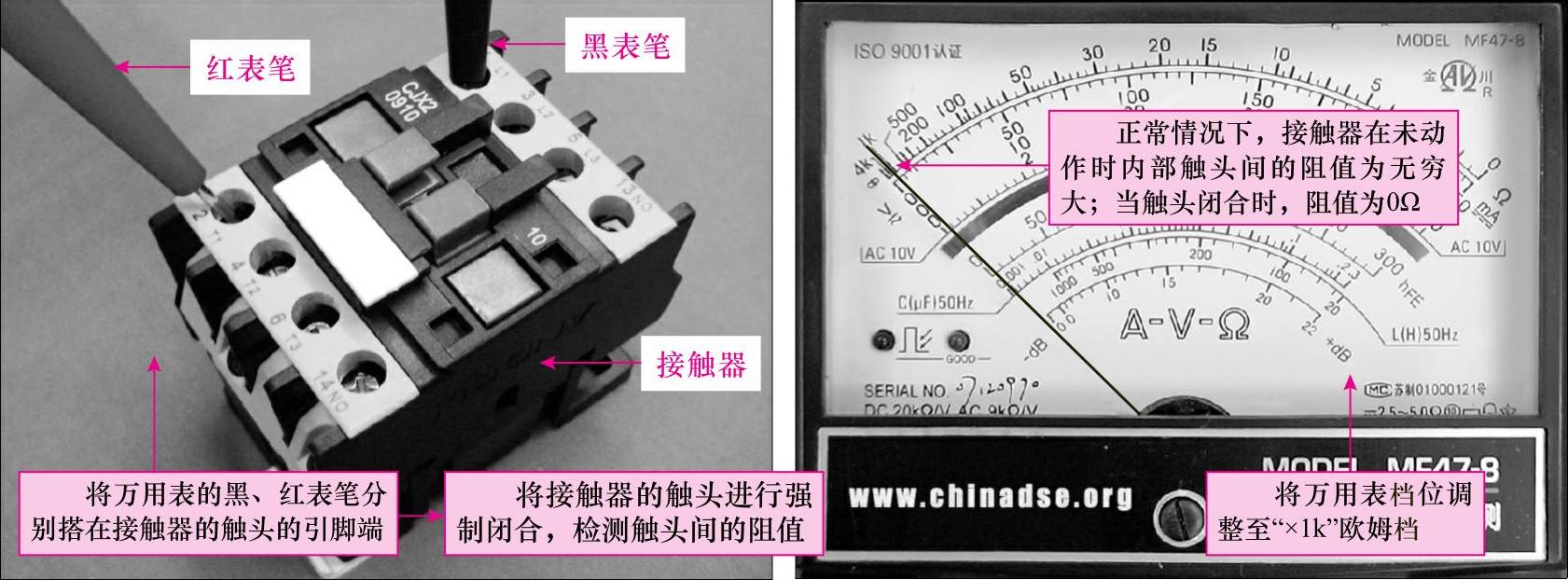

判别接触器是否正常时，可使用电阻值检测法，对接触器的线圈、引脚间的阻值进行检测。图10-44所示为接触器的检修方法。

图10-44 接触器的检修方法

图10-44 接触器的检修方法（续）

3.旋转开关的检修方法

判断旋转开关的性能是否正常时，主要是使用万用表检测旋转开关各引脚间的阻值，正常情况下，常开触头间的阻值为无穷大；常闭触头间的阻值为零欧姆，具体的检修方法可参考按钮的检测方法。
