三相异步电动机点动控制线路的检修优化方案
【摘要】：图解演示三相交流异步电动机点动控制线路是指通过按钮进行控制，完成对三相交流异步电动机按下开关即转，松开开关即停的控制方式。图10-35所示为典型三相交流异步电动机点动控制线路图。三相交流异步电动机点动控制线路需要交流三相380V电源，当电动机需要点动控制动作时，先合上总电源开关QS，此时电动机M并未接通电源而处于待机状态。在三相交流异步电动机中重点检修的部件有电动机供电电压、断路器、熔断器、按钮以及接触器。
图解演示

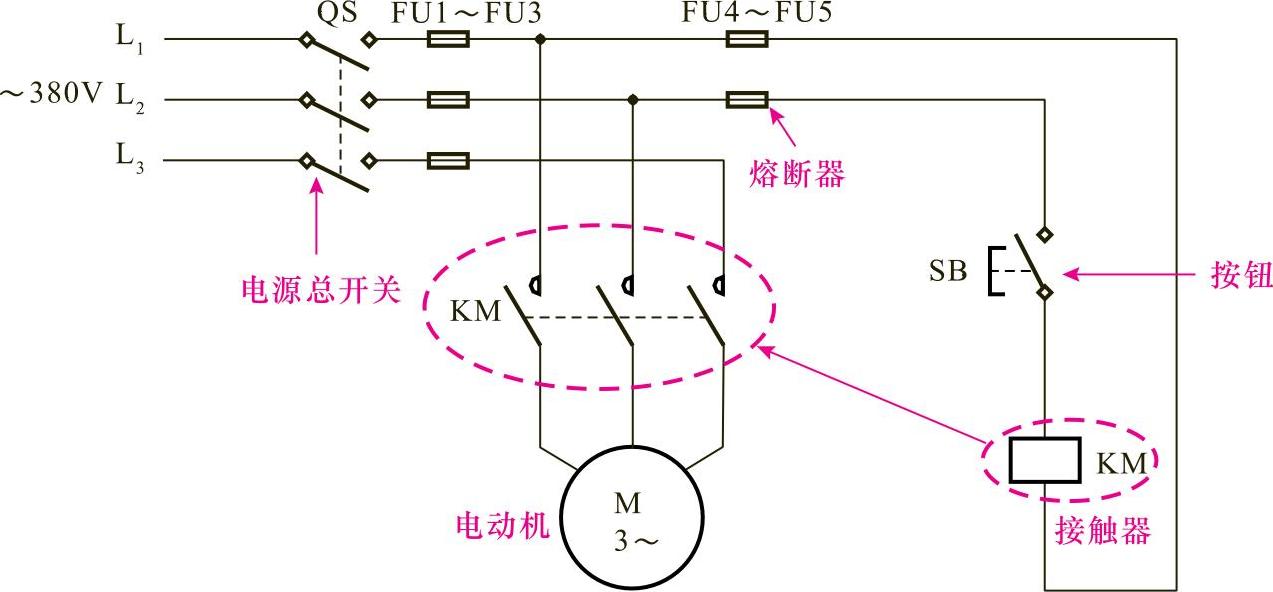

三相交流异步电动机点动控制线路是指通过按钮进行控制，完成对三相交流异步电动机按下开关即转，松开开关即停的控制方式。图10-35所示为典型三相交流异步电动机点动控制线路图。
图10-35 典型三相交流异步电动机点动控制线路图
提示说明
三相交流异步电动机点动控制线路主要是由电源总开关QS、接触器KM、按钮SB以及三相交流感应电动机M构成的。
三相交流异步电动机点动控制线路需要交流三相380V电源，当电动机需要点动控制动作时，先合上总电源开关QS，此时电动机M并未接通电源而处于待机状态。当按下按钮SB时，接触器线圈KM得电，主触头KM闭合，接通三相交流异步电动机的供电电源，电动机M得电开始运转。
在三相交流异步电动机点动控制线路中，当接通供电电源，并按下按钮，电动机应该正常运转，首先根据该电路的控制关系可知，在电路中是由按钮SB、接触器KM控制三相交流异步电动机的工作状态；三相交流异步电动机作为执行部件，在该电路中实现运转和停止。
由此可以根据故障现象，初步判定供电电压、总断路器、控制开关、交流接触器可能存在故障，明确了故障的范围，接下来便可对该电路中的相关部件进行检修。
在三相交流异步电动机中重点检修的部件有电动机供电电压、断路器、熔断器、按钮以及接触器。
1.电动机供电电压的检测方法
图解演示

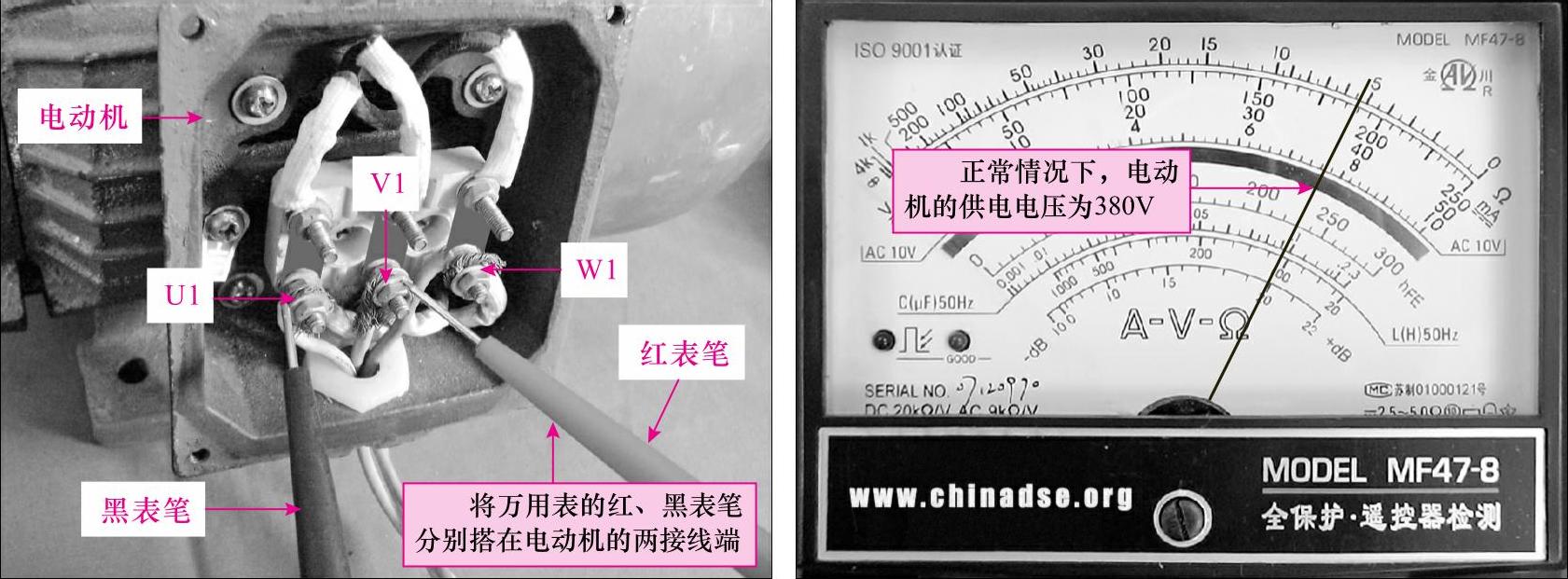

在三相交流感应电动机中，接通开关后，按下点动按钮后，使用万用表检测电动机接线柱是否有电压，正常情况下，任意两接线柱之间的电压为380V。若供电电压失常，则表明控制电路有器件发生断路的故障。图10-36所示为电动机供电电压的检测方法。
图10-36 电动机供电电压的检测方法
2.断路器的检测方法
若控制电路的供电电压失常，通常根据供电流程，先对断路器的性能进行检测，检修断路器时，可在工作状态下用万用表检测断路器的输入电压，即可判别断路器供电是否正常。
图解演示
正常情况下，断路器的供电端应有380V的交流电压，否则供电线路有故障。图10-37所示为断路器的检测方法。
图10-37 断路器的检测方法
提示说明
将万用表的两只表笔任意搭在断路器的供电端上，当起动开关处于断开状态时，电压应为0；当起动开关处于闭合状态时，电压应为交流38V。
3.熔断器的检修方法
若控制电路的电压为0V，则需要对电路中的熔断器进行检修，当熔断器损坏时，会造成电动机无法正常起动的故障，因此对熔断器的检修也非常重要。
图解演示

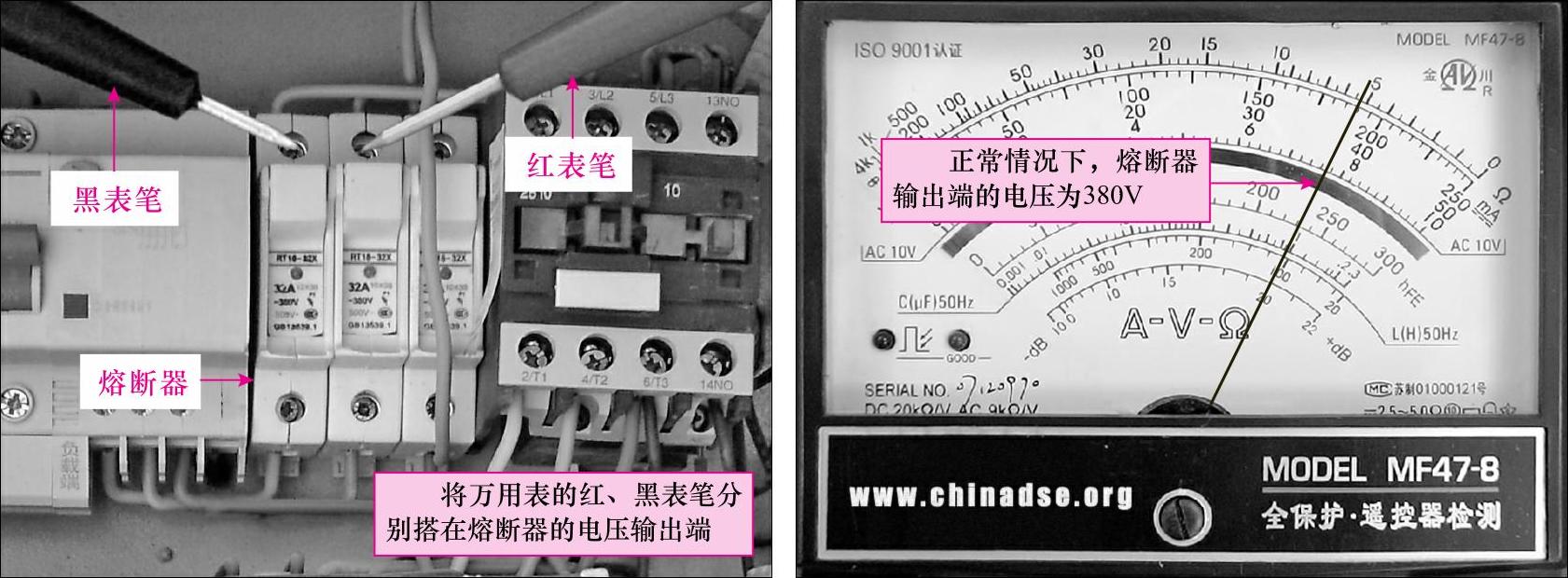

判断熔断器是否正常时，可使用万用表检测输入端和输出端的电压是否正常。正常情况下，使用万用表电压档检测输入端有电压，输出端都有电压，说明熔断器良好。图10-38所示为熔断器的检修方法。
图10-38 熔断器的检修方法
相关资料
熔断器在电路中主要起保护作用，当电流量超过其额定值时，熔断器将会熔断，使电路断开，起到保护电路的作用，当其损坏时，会使操作失灵电动机无法起动。
4.按钮的检修方法
图解演示

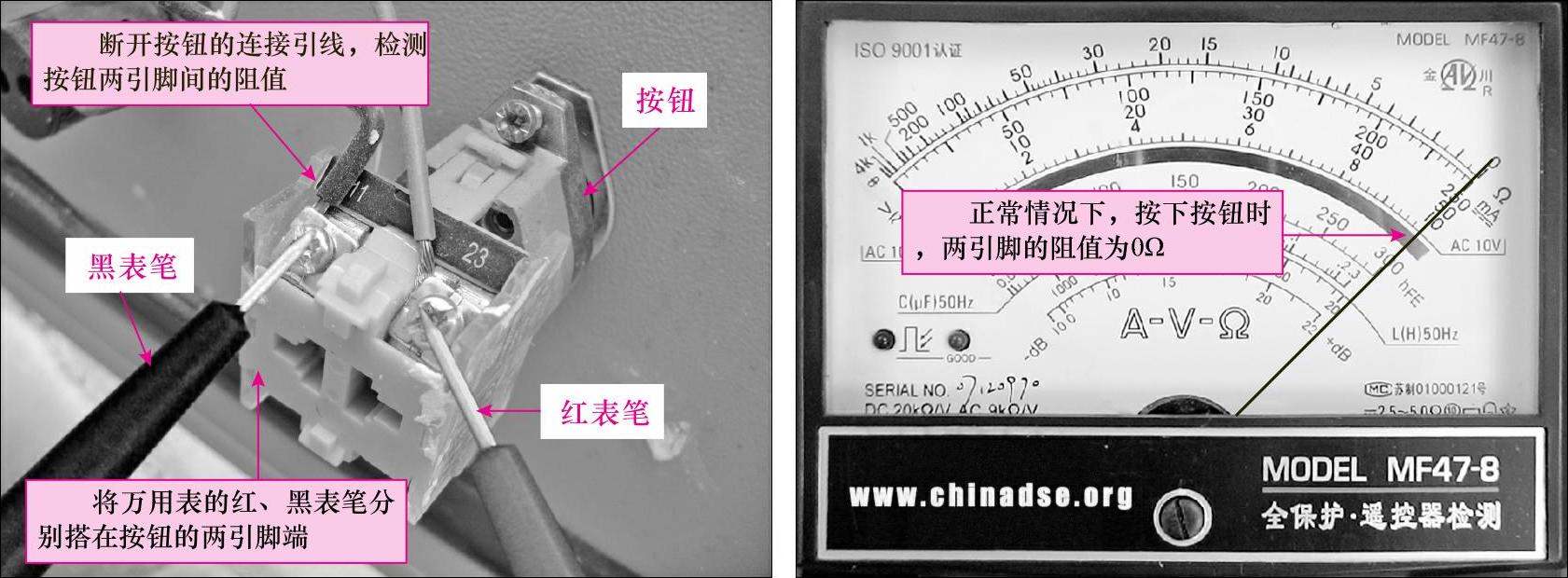

经检测熔断器的性能也正常时，则需要对按钮进行检修。将万用表的表笔搭在按钮的两个接线柱上，用手按压开关，检测引脚间的阻值。图10-39所示为按钮的检修方法。
图10-39 按钮的检修方法
5.接触器的检测方法
图解演示

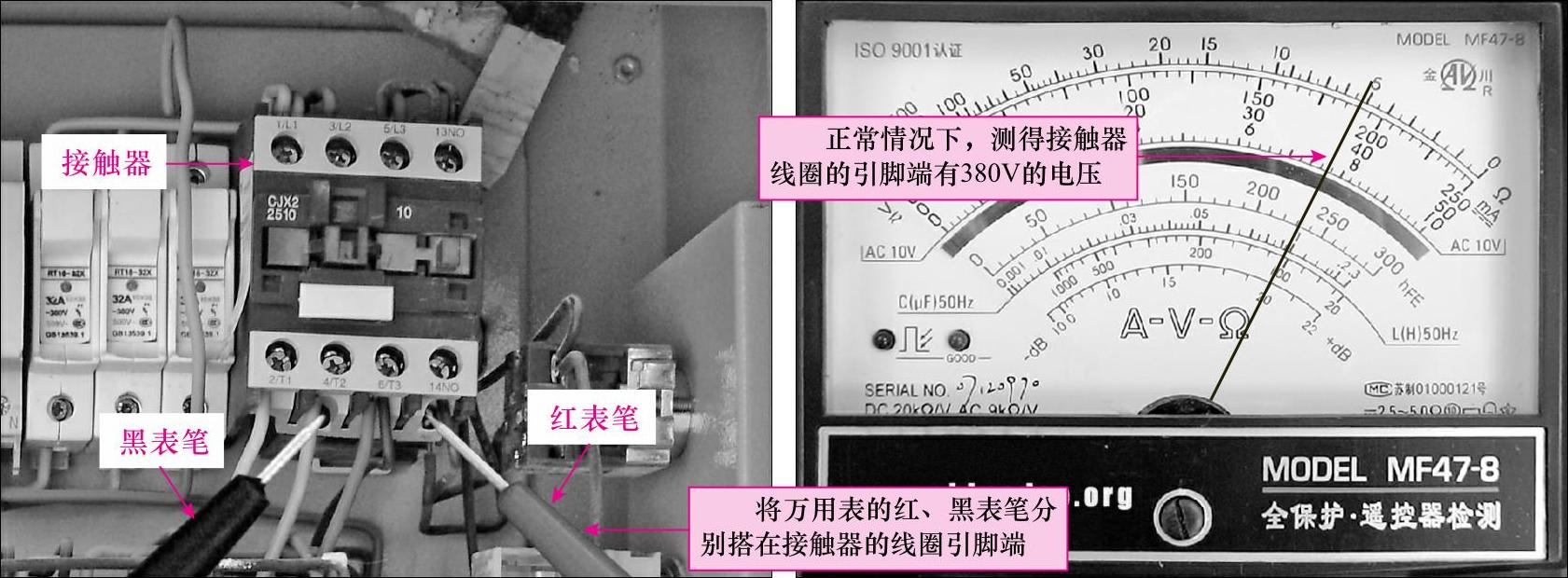

若检测按钮可以正常工作时，则需要进一步对接触器进行检修，在电路中检测接触器多使用电压检测法，即使用万用表分别检测交流接触器的线圈端和触头端。如线圈有控制电压，则接触器的输出端会有输出电压。图10-40所示为接触器线圈的检测方法。
图10-40 接触器线圈的检测方法
图解演示

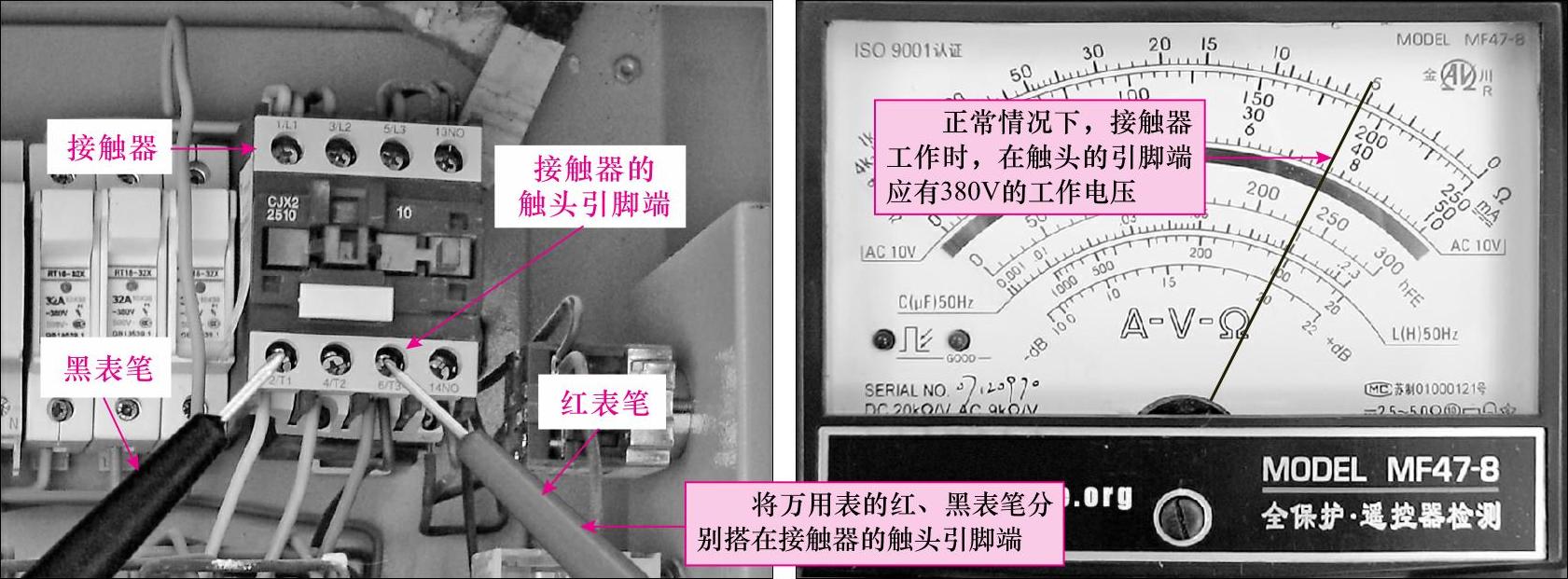

若接触器的线圈端有电压，接下来需要对接触器的触头进行检测，正常情况下，接触器触头端应有输出的电压值，若无输出，则表明接触器本身损坏，需要更换。图10-41所示为接触器触头的检修方法。
图10-41 交流接触器触头的检测
