图解演示
高压供配电线路是指6~10kV的供电和配电线路,主要实现将电力系统中的35~110kV的供电电源电压下降为6~10kV的高压配电电压,并供给高压配电所、车间变电所和高压用电设备等。图10-22所示为高压供配电线路图。
提示说明
高压供配电线路主要是依靠高压配电设备对线路进行分配的,高压供配电线路主要是由高压供电线路、母线和高压配电线路两大部分构成。其中主要的元器件有高压隔离开关QS1~QS4等、电压互感器TV1、避雷器F1、高压断路器QF1~QF2、电力变压器T1、高压熔断器FU等构成的。
来自前级的35kV电源电压(发电厂或电力变电所),经高压断路器QS1、QS2和高压隔离开关QF1后,送入一台容量为6300kVA的电力变压器T1上。由变压器T1将电压降为10kV,再经高压断路器QF2和高压隔离开关QS3接到母线WB上。
35kV电源进线经隔离开关QS4后加到避雷器F1和电压互感器TV1上。经避雷器F1到地,起到防雷击保护作用。
电压互感器TV1,用于计量及保护用,一般其二次线圈会接有电能表、电流表、电压表等,用于工作人员观察高压供电系统的工作电压和工作电流。
高压供配电线路是按一定的顺序进行供电的,当高压供电线路出现供电异常的故障时,可先查看异常供电线路的同级线路是否也发生停电故障。
若同级线路未发生停电故障,则检查停电线路中的设备和线缆;若同级线路也发生停电故障,则应检查分配电压的母线是否有电;若该母线上的电压正常,则应当同时查看同级电路和该线路上的设备和线缆,依此类推找到故障点,完成高压供配电线路的检修。
图10-22 高压供配电线路图
在高压供配电线路中重点检修的部位分别为同级高压线路的供电、母线的检修、高压熔断器、高压隔离开关。
1.同级高压线路的检修方法
图解演示

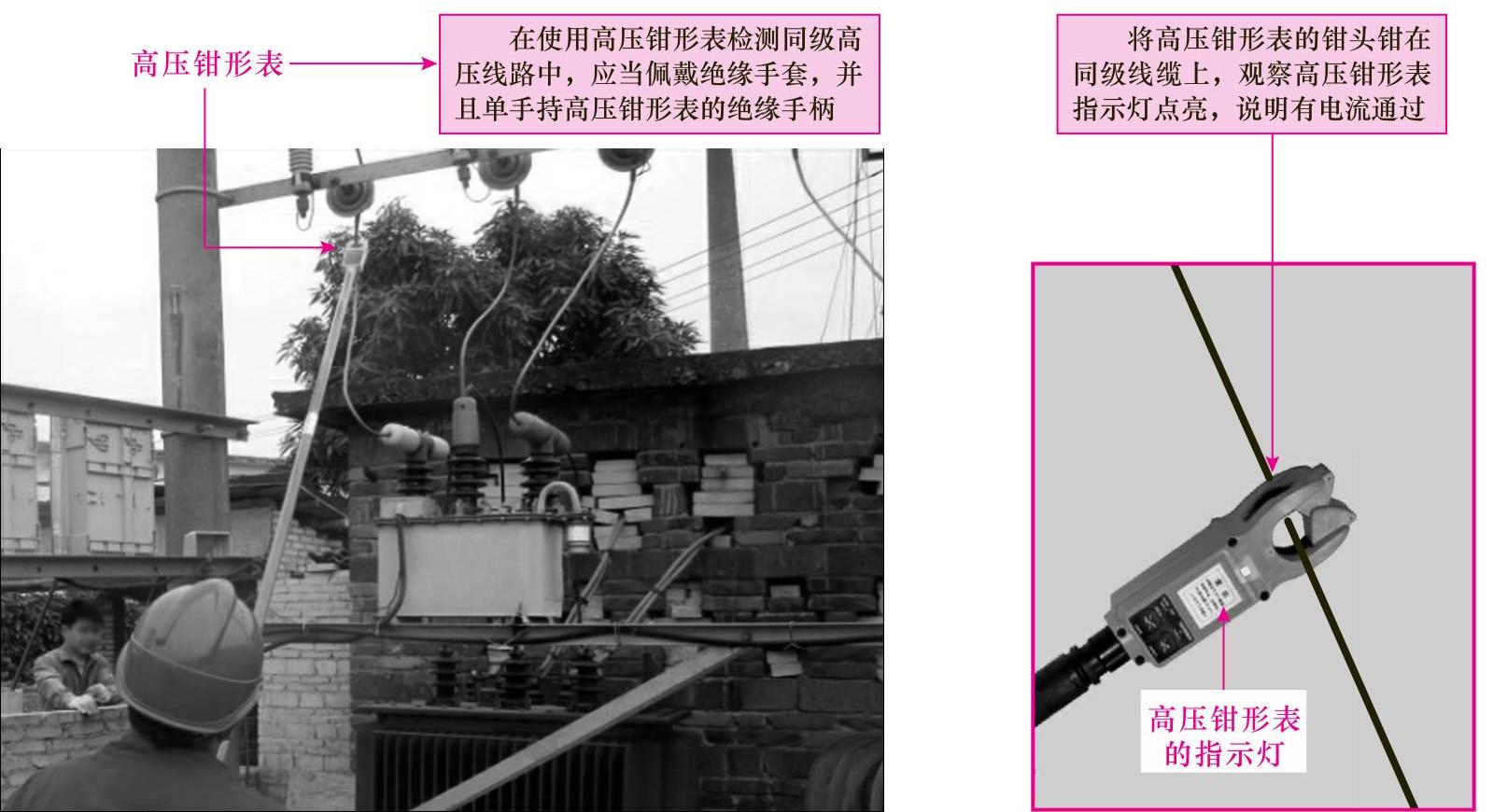

当高压供配电线路出现供电异常时,应先对同级高压线路进行检查。检查同级高压线路时,可以使用高压钳形表检测该线路的电流是否在允许的范围内,有无过载的情况。图10-23所示为同级高压线路的检测方法。
相关资料

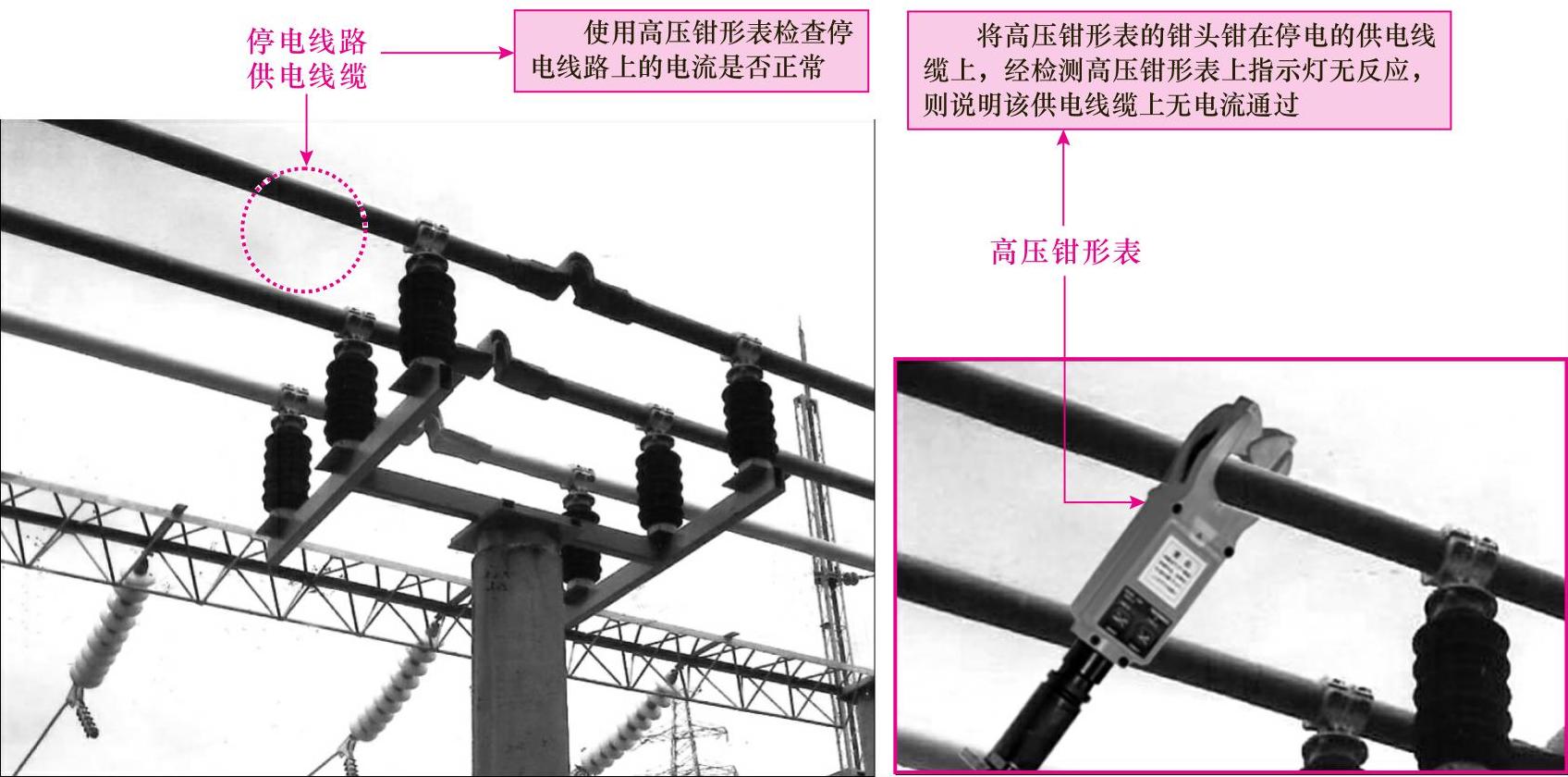

当确定同级高压线路有正常的电压输出,说明同级线路供电正常。还可以使用高压钳形表检测该供电线上电流是否在允许的范围内,有无异常,如图10-24所示。
图10-23 同级高压线路的检测方法
图10-24 检测供电线路的电流
2.母线的检测方法
图解演示

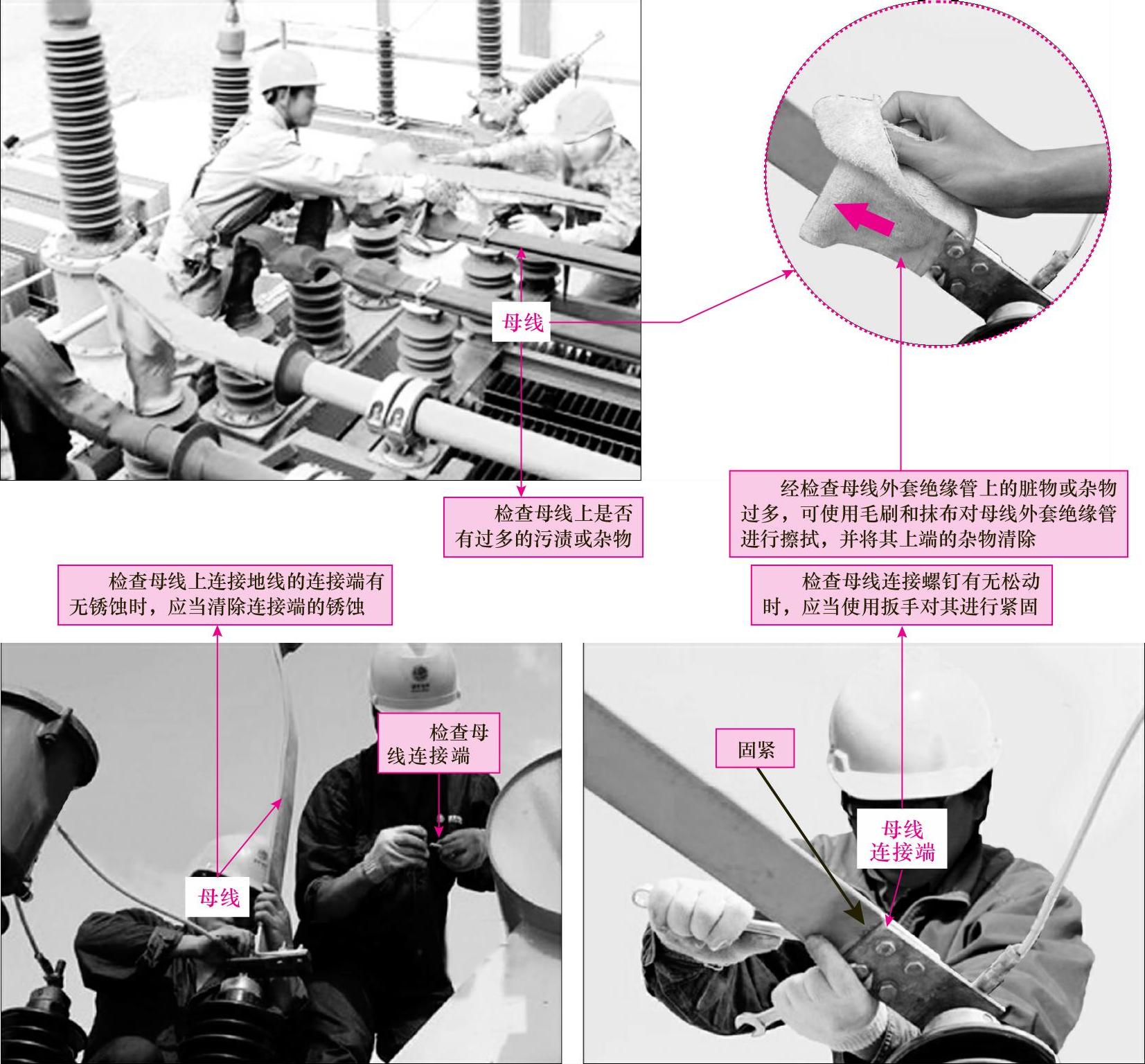

如所有的支路输出都不正常,应对母线进行检查,对母线进行检查,首先是检查母线的连接端有无断路、损坏等。其次检查母线有无明显的锈蚀,以及是否有短路和断路等情况。图10-25所示为母线的检测方法。
图10-25 母线的检测方法
提示说明
在对高压线路进行检修操作前,应当将电路中的高压断路器和高压隔离开关断开,并且应当放置安全警示牌,用于提示,如图10-26所示,防止其他人员合闸,导致人员伤亡。
图10-26 进行高压检修时应当放置警示牌
3.高压熔断器的检测方法
在高压供配电线路的检修过程中,若供电线路正常时,则可进一步检查高压熔断器是否正常。
图解演示

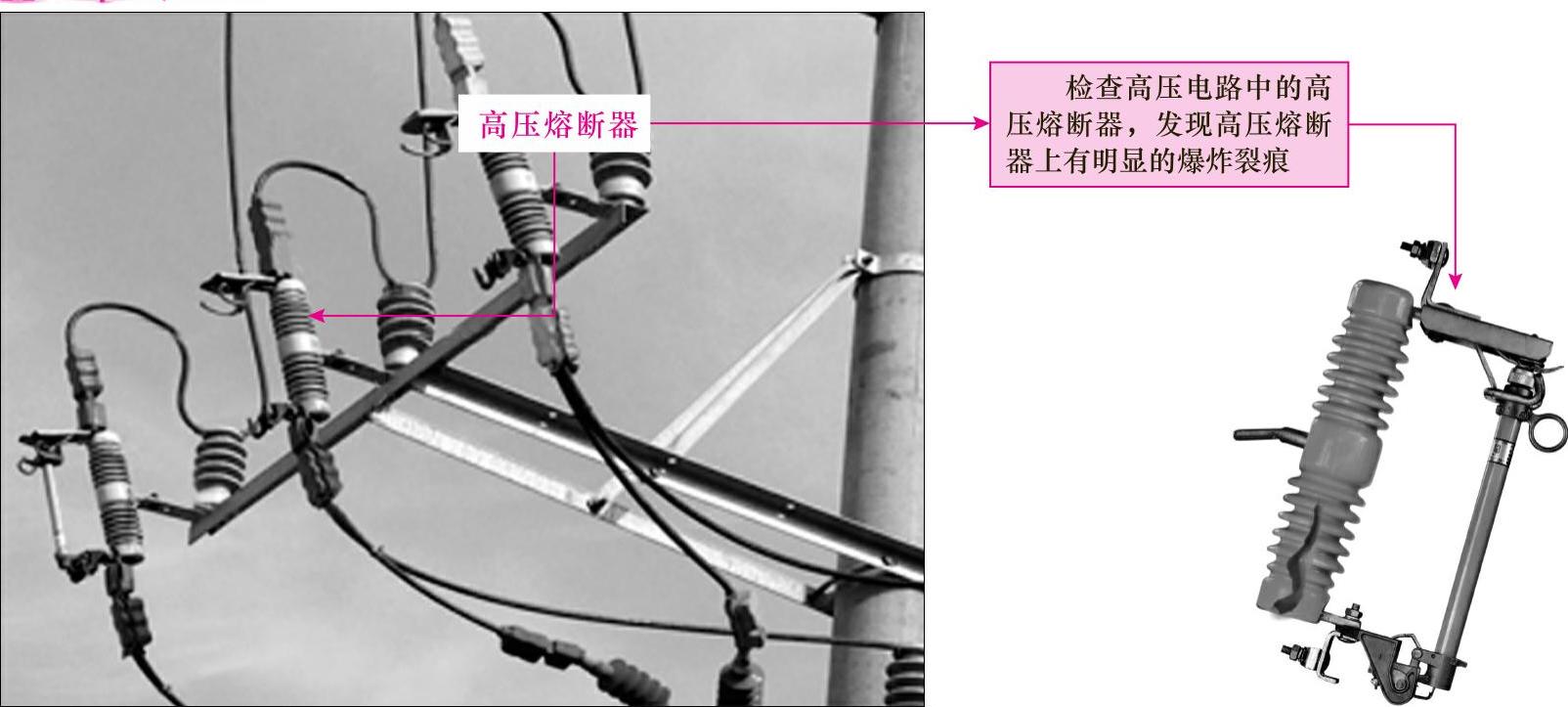

对高压供电电路中的高压熔断器进行检查之前,可先进行观察,若发现高压熔断器表面出现裂纹,并且有击穿现象,则表明该高压熔断器损坏。图10-27所示为高压熔断器的检测方法。
图10-27 高压熔断器的检测方法
相关资料

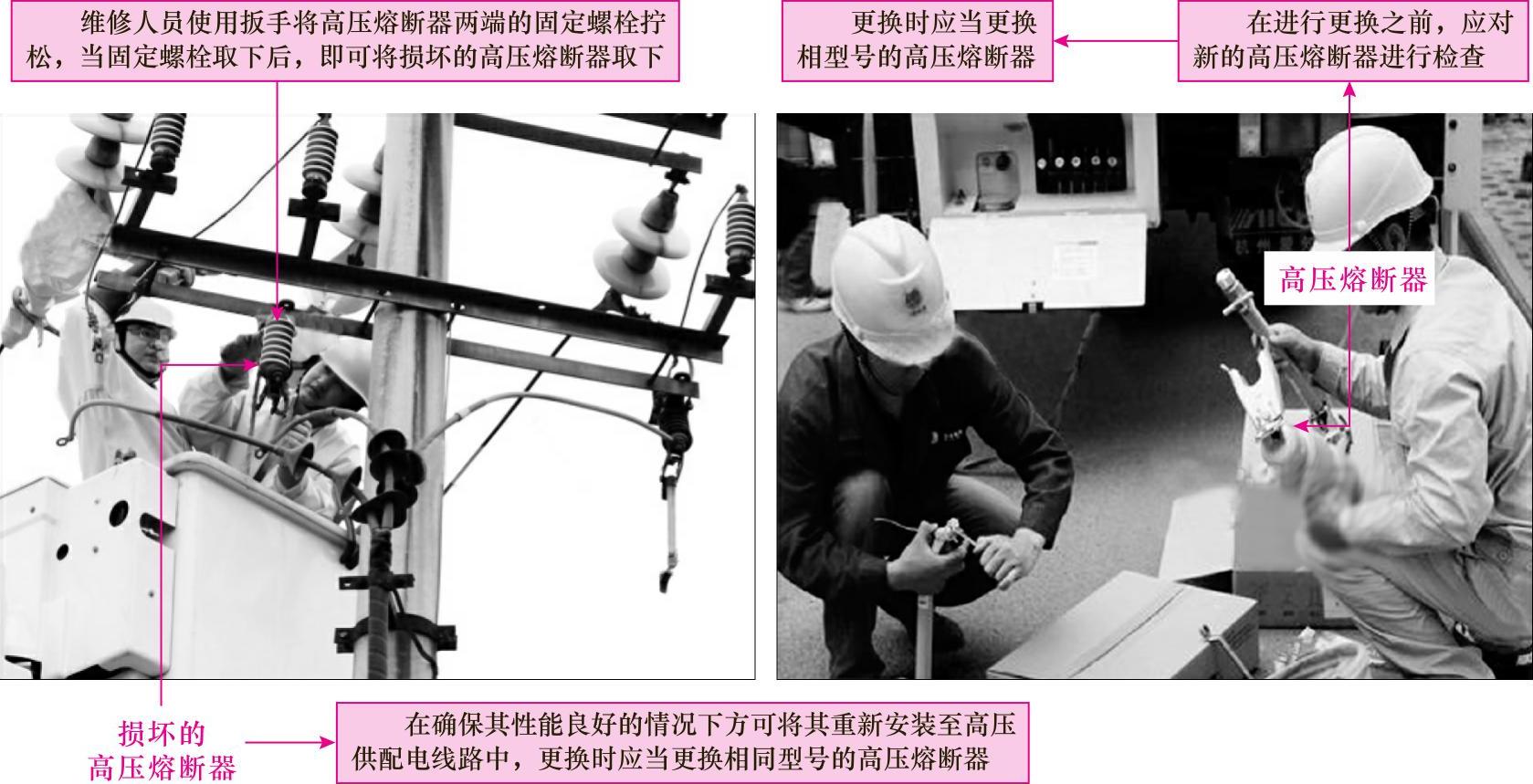

通过检查,若出现高压熔断器出现故障时,则需要及时进行更换,如图10-28所示。
图10-28 更换高压熔断器的方法
提示说明

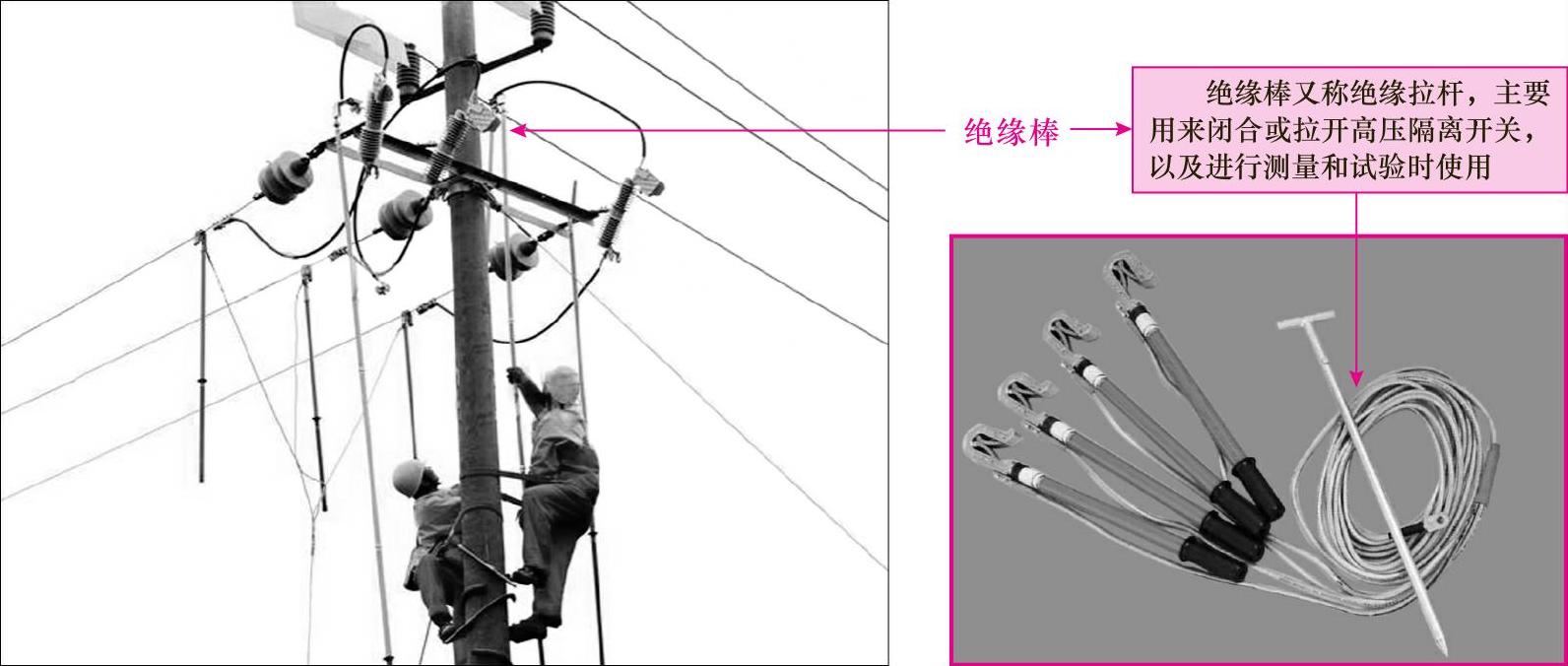

在进行高压熔断器的更换时,断开高压断路器和高压隔离后,可能无法将高压线缆中原有的电荷释放。所以在进行操作之前,应进行放电,再消除静电,如图10-29所示。这样可以将高压线缆中剩余的电荷通过接地进行释放,防止对维修人员造成人身伤害。
图10-29 使用绝缘棒进行绝缘
4.高压电流互感器的检测方法
图解演示

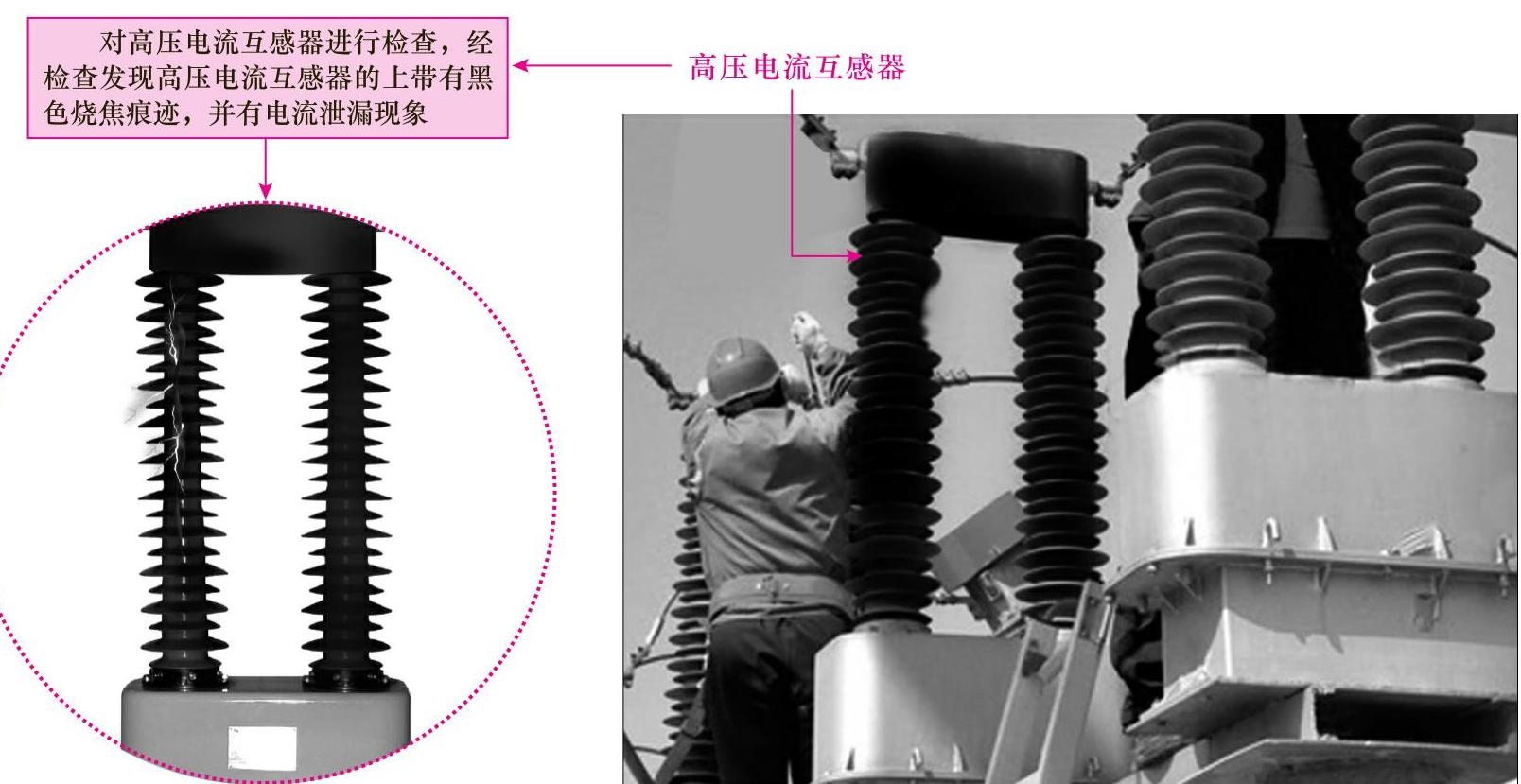

如果检查发现高压熔断器发生损坏,出现熔断现象,说明该线路中发生过电流情况导致。应当继续对相关的器件进行检查,高压电流互感器也应进行检查,通常可直接观察高压电流互感器的表面是否正常,无明显损坏的迹象,若发现高压电流互感器的上带有黑色烧焦痕迹,并有电流泄漏现象,说明其内部发生损坏,失去电流的检测与保护作用,当线路中电流过大时不能进行保护,导致高压熔断器熔断。图10-30所示为高压电流互感器的检测方法。
图10-30 高压电流互感器的检测方法
提示说明

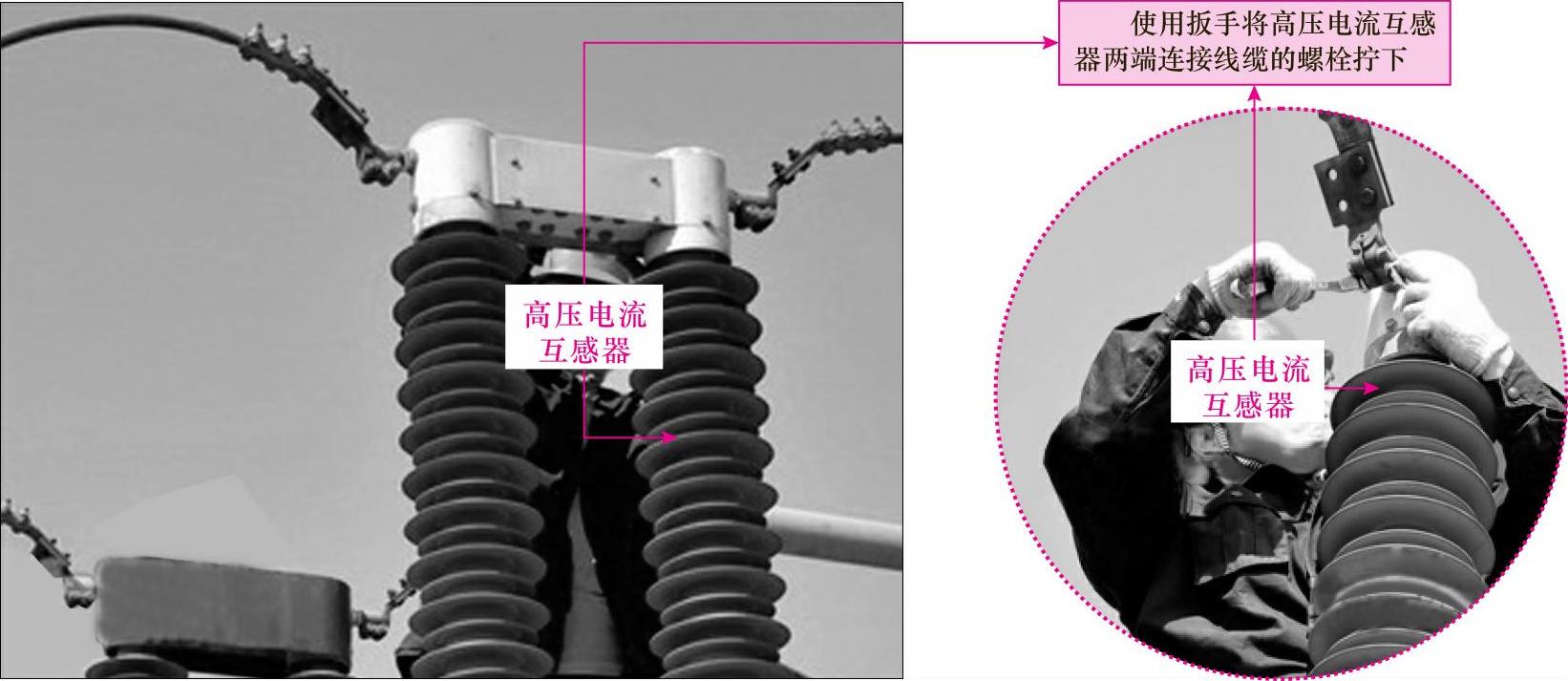

通常,高压电流互感器的表面出现黑色烧焦的迹象时,就需要对其进行拆除并更换。如图10-31所示,使用扳手将高压电流互感器两端连接高压线缆接线处的连接螺栓拧下,即可使用吊车将损坏的电流互感器取下,然后将相同型号的电流互感器重新进行安装即可。
图10-31 拆卸电流互感器
高压电流互感器中可能存有剩余的电荷,在拆卸前,应当使用绝缘棒将其接地连接,将内部的电荷完全泄放,才可对其进行检修和拆卸。
5.高压隔离开关的检测方法
图解演示
如高压电流互感器损坏,则应对相关的器件和线路进行检查,例如高压隔离开关,判断高压隔离开关是否正常时,通常可以观察高压隔离开关是否出现烧焦的迹象。图10-32所示为高压隔离开关的检测方法。
图10-32 高压隔离开关的检测方法
图解演示

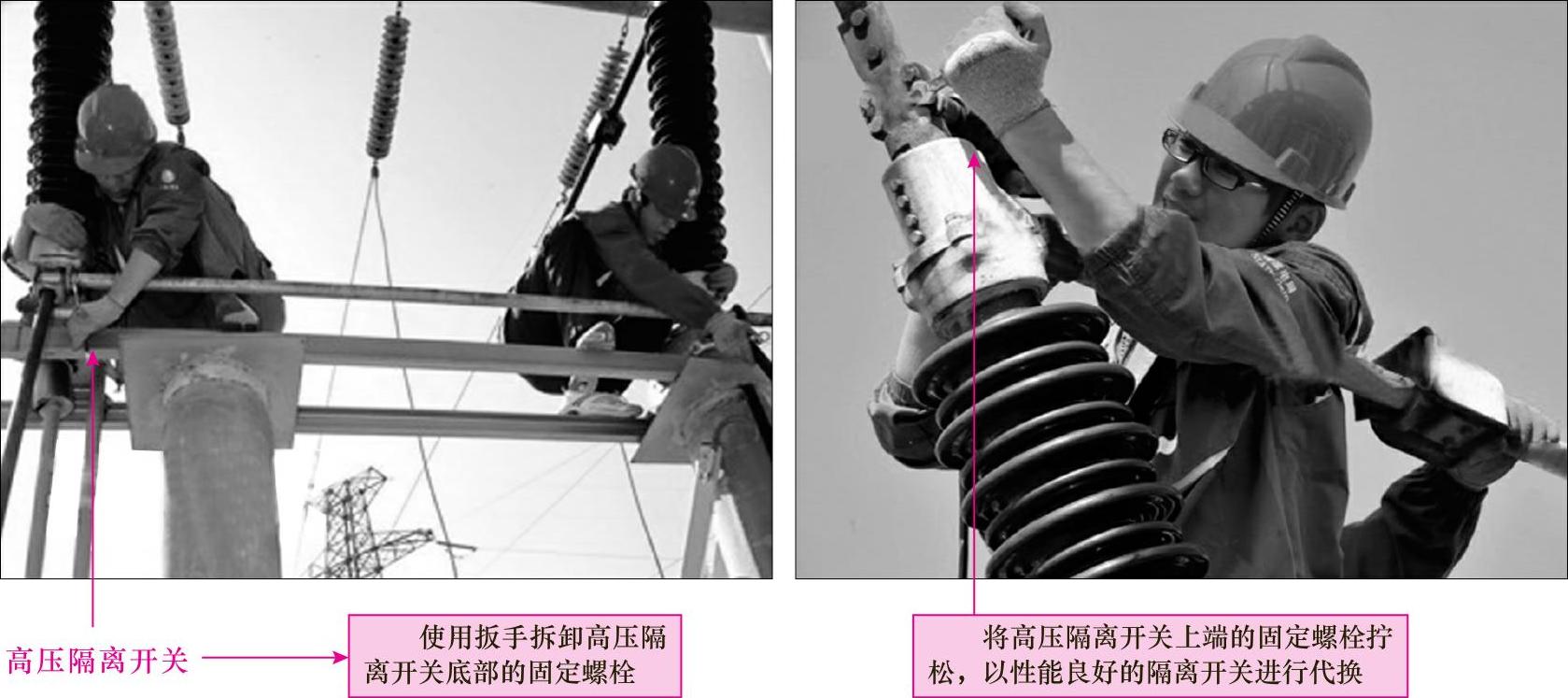

若检修高压隔离开关损坏后,应及时进行更换。对损坏的高压隔离开关进行更换时,操作人员应当使用扳手将高压隔离开关连接的线缆拆卸开来,然后使用吊车将高压隔离开关进行吊起,更换相同型号的高压隔离开关。图10-33所示为高压隔离开关的更换方法。
图10-33 更换高压隔离开关
相关资料

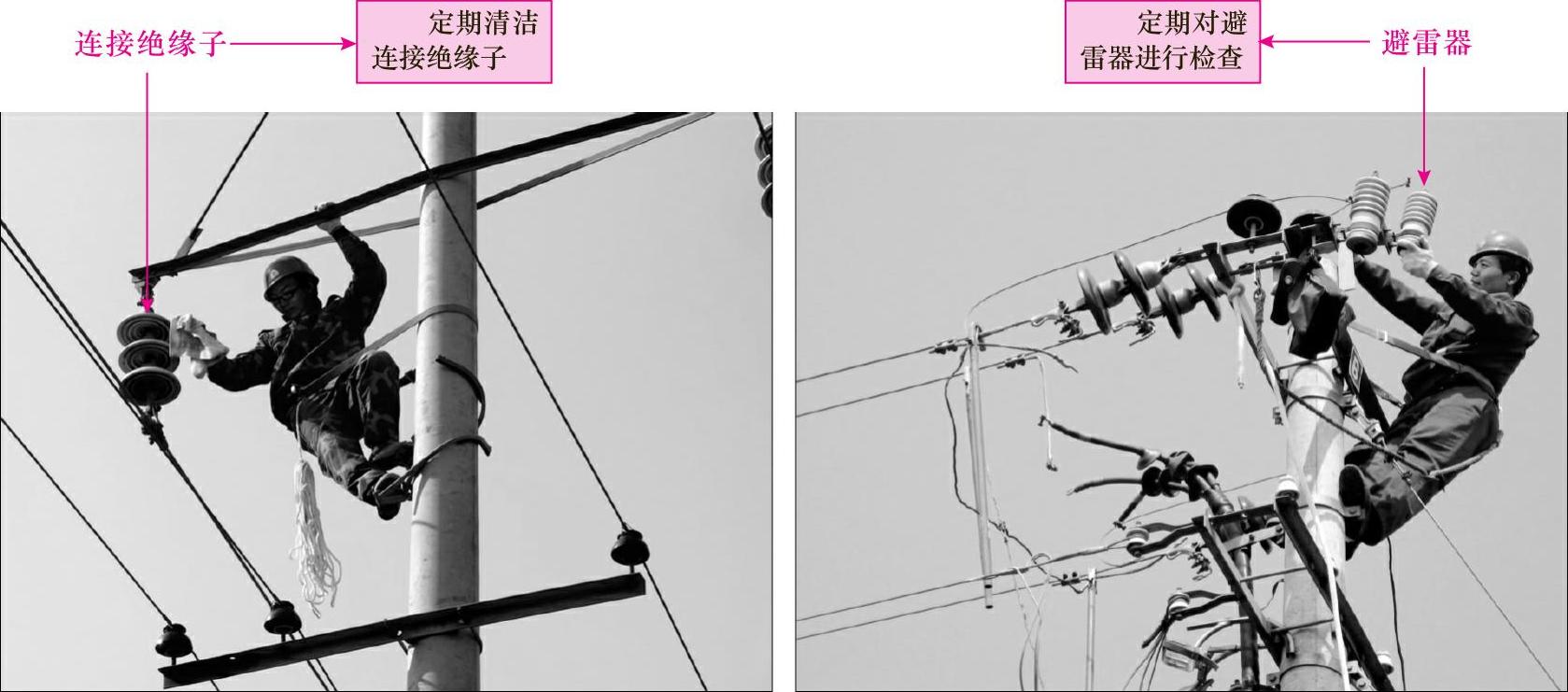

在对高压供配电线路进行检修时,有时故障也常常是由线路中电线杆上的避雷针损坏引起,也有可能是由于电线杆上的连接绝缘子发生损坏,应当定期对其进行检查和维护,如图10-34所示。
图10-34 定期检查和维护高压供配电线路中的设备
