低压供配电线路检修技巧大揭秘

【摘要】:图解演示低压供配电线路主要是380/220V的供电和配电线路,对交流低压的传输和分配。图10-19 典型低压供配电线路图由图可知,低压供配电线路主要是由电能表、总断路器QF1、带漏电保护的总断路器QF2、分支断路器QF3~QF8等构成的。由此可以根据故障现象,初步圈定可能存在故障的器件,明确了故障范围后,接下来便可对该电路中的相关部件进行检修。通常可以使用钳形表检测配电箱输出的电流,若输出电流正常,则应对各支路部分进行检修。

图解演示

低压供配电线路主要是380/220V的供电和配电线路,对交流低压的传输和分配。不同的供配电线路,所采用的变配电设备、低压电气部件和电路结构也不尽相同,也正是通过对这些设备、部件间的巧妙连接和组合设计,使得低压供配电线路可适用于不同的场合和环境。图10-19所示为典型低压供配电线路图。


图10-19 典型低压供配电线路图

由图可知,低压供配电线路主要是由电能表、总断路器QF1、带漏电保护的总断路器QF2、分支断路器QF3~QF8等构成的。

在低压供配电线路中,当闭合断路器QF1和QF2后接通各支路的供电电源,此时各支路均不能正常使用时,首先根据该电路的控制关系可知,断路器是该线路中的控制部件,控制各支路的正常供电;若是其中某一支路不能正常工作,则根据电路图可知,该支路中的断路器作为控制部件,控制当前支路的供电状态。

由此可以根据故障现象,初步圈定可能存在故障的器件,明确了故障范围后,接下来便可对该电路中的相关部件进行检修。

在低压供配电线路中重点检修的电气参数和部件是配电箱输出的电流和支路断路器。

1.配电箱输出的电流的检测方法

图解演示

在低压供配电线路中,配电箱是将供电电源送入各支路的必要通道,因此对配电箱的检修是非常重要的。通常可以使用钳形表检测配电箱输出的电流,若输出电流正常,则应对各支路部分进行检修。图10-20所示为配电箱输出的电流的检测方法。

2.支路断路器的检测方法

图解演示

若配电箱输出的电流正常,则需要进一步对各支路中的断路器进行检修。判断支路断路器是否正常时,通常可以使用电子试电笔检测支路断路器的输出是否正常。图10-21所示为支路断路器的检测方法。

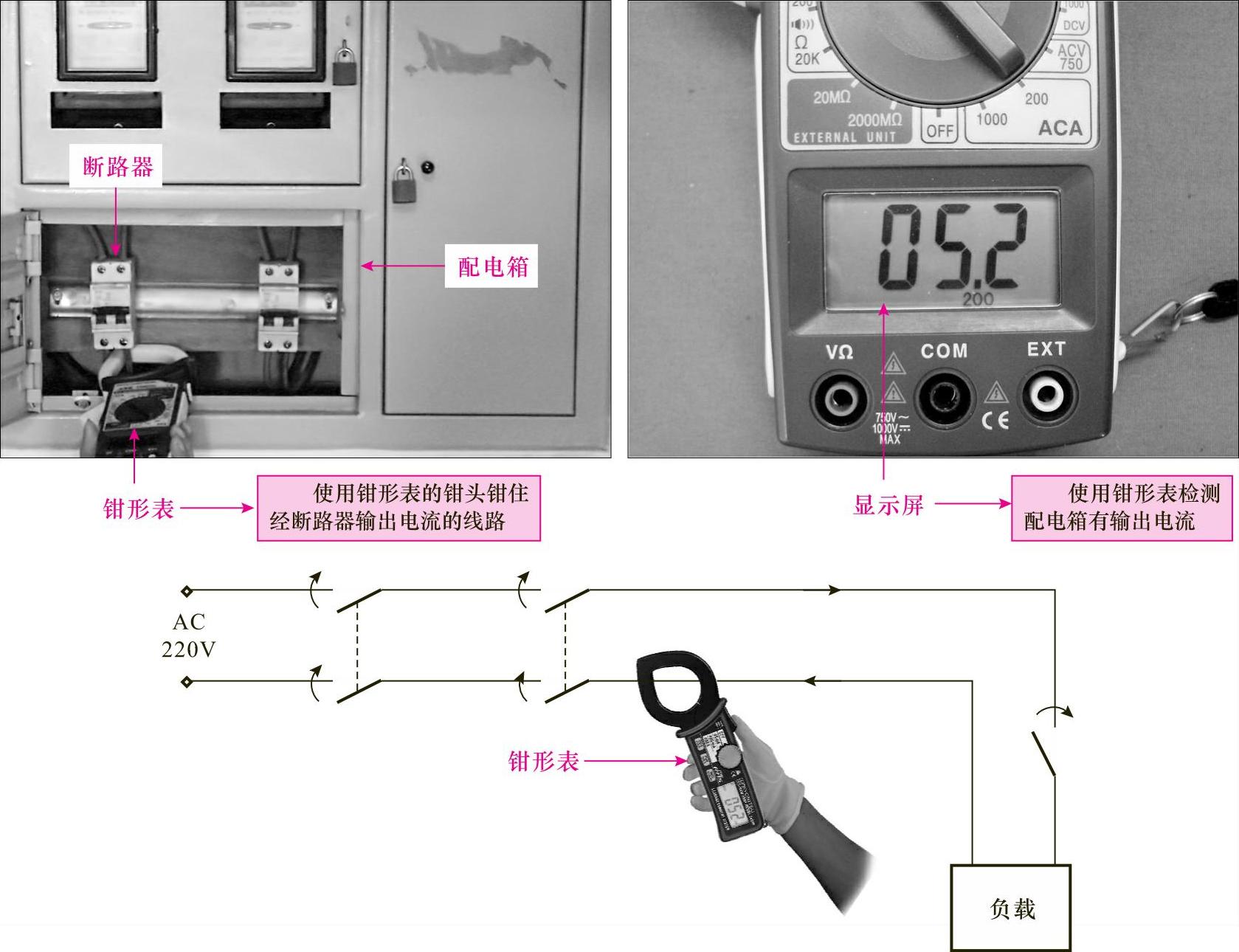

图10-20 配电箱输出的电流的检测方法

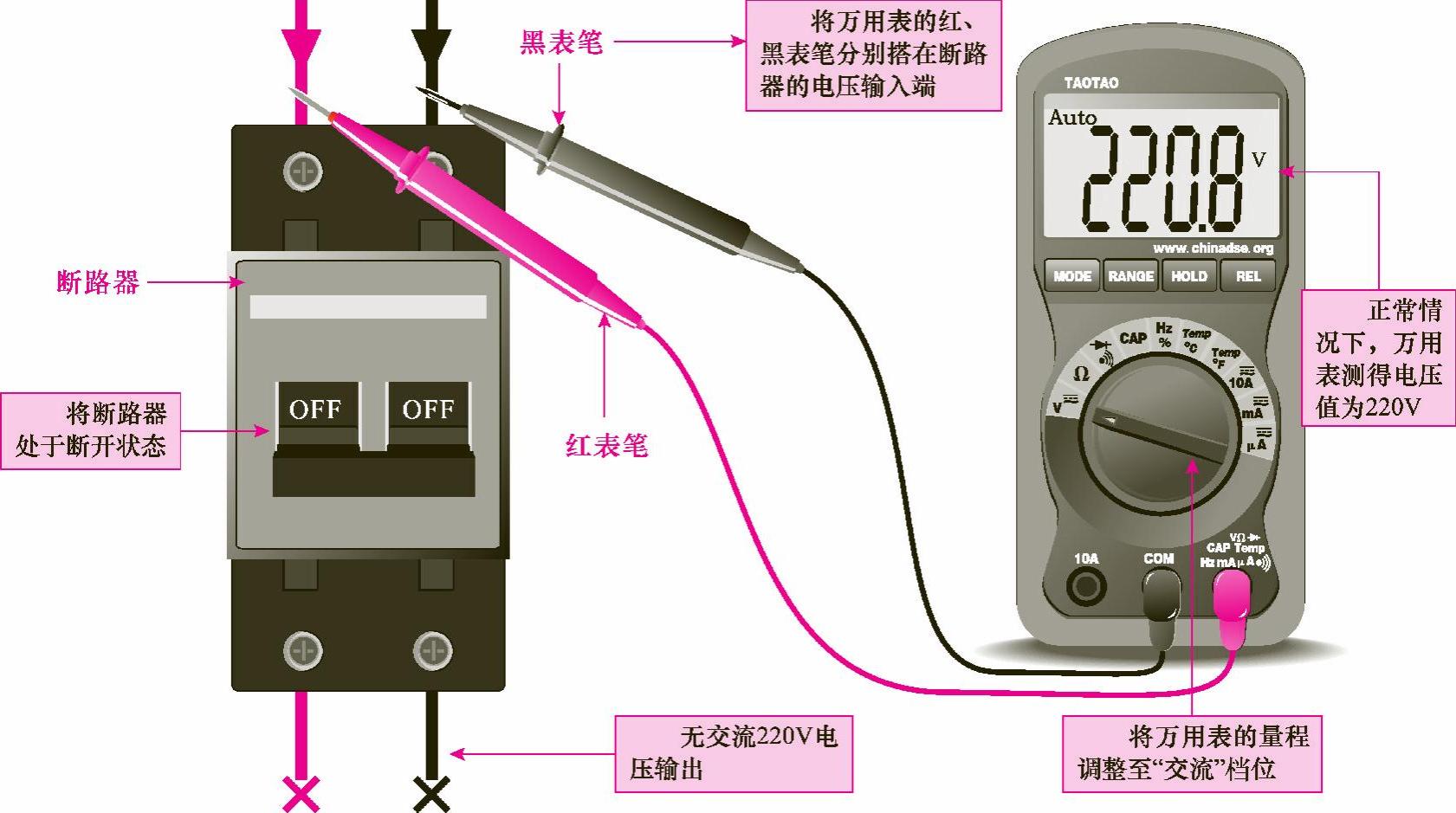

图10-21 支路断路器的检测方法

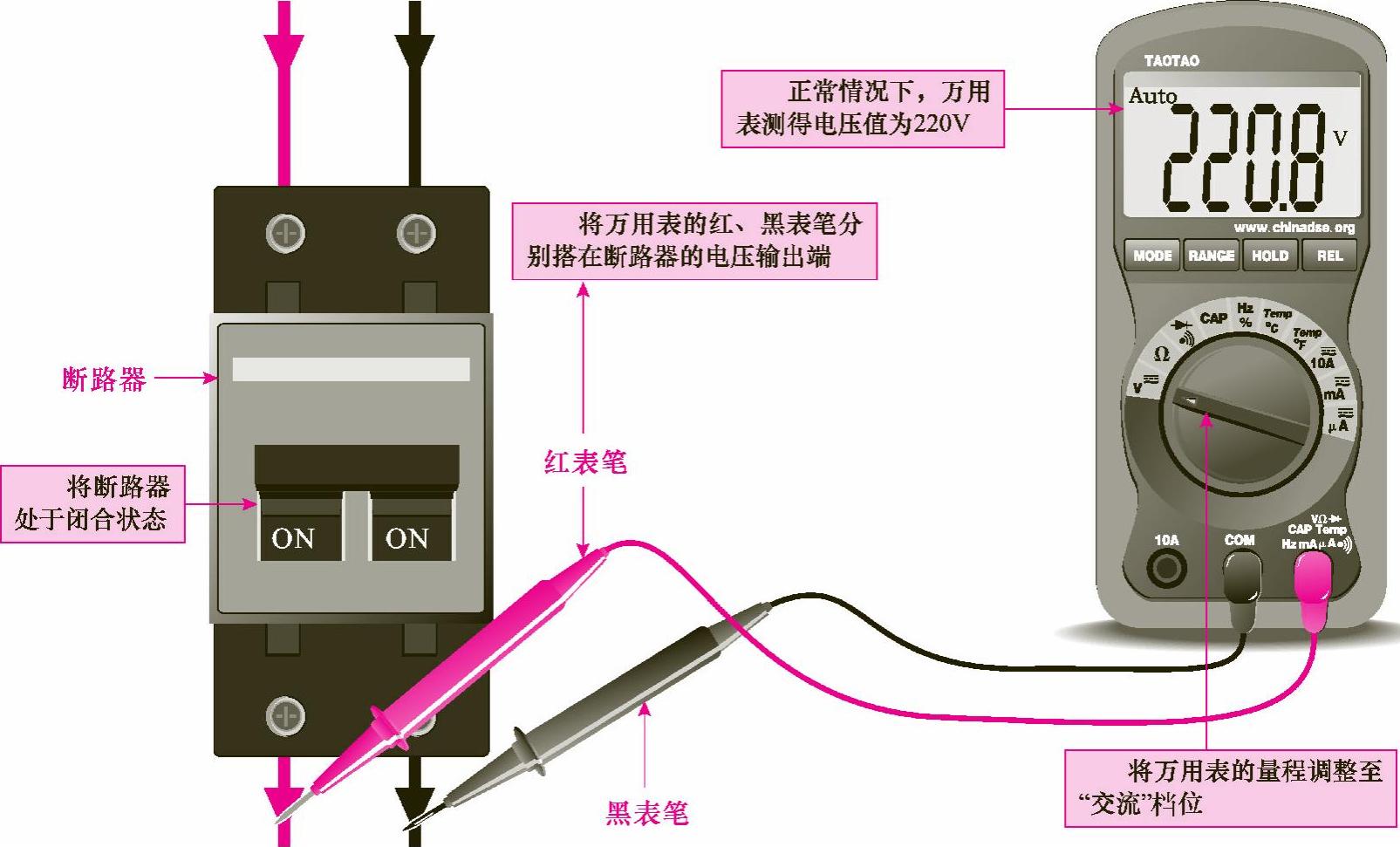

图10-21 支路断路器的检测方法(续)
