公路照明控制线路的检修方法与注意事项
【摘要】：在公路照明控制线路中重点检测的电气部件有照明灯和路灯控制器。合上总断路器QF，为公路照明控制线路接通供电电压，该电压经控制电路后，由供电线路送往各照明灯。照明灯的工作状态均是由路灯控制箱内的控制电路进行控制。图10-17 检查路灯控制器提示说明若公路照明控制线路设有专用的城市路灯监控系统，可以对公路照明控制线路进行监控和远程控制，如图10-18所示。
图解演示
公路照明控制线路是由公路路灯控制箱控制多盏路灯的工作状态，在控制箱中设有断路器以及多个控制电路板，用于控制路灯的工作电压，即控制照明灯的工作状态。图10-14所示为典型公路照明控制线路图。
图10-14 典型公路照明控制线路图
提示说明
公路照明控制线路主要是由断路器QF、路灯控制箱、照明灯以及各控制开关（SA1～SA3）等构成的。
合上总断路器QF，为公路照明控制线路接通供电电压，该电压经控制电路后，由供电线路送往各照明灯。
照明灯的工作状态均是由路灯控制箱内的控制电路进行控制。
图解演示
在公路照明控制线路中，各照明灯均是由控制器进行控制，在路灯内部设有控制器，若均不亮时，则应重点对供电电路进行检测；若公路照明控制线路中的一盏照明灯不能正常点亮时，则应先对照明灯进行检测；确定照明灯正常的情况下，再进一步对控制器进行检测，排除故障。具体检测流程如图10-15所示。在公路照明控制线路中重点检测的电气部件有照明灯和路灯控制器。
图10-15 公路照明控制线路中的检测流程
1.检查路灯中的照明灯
图解演示

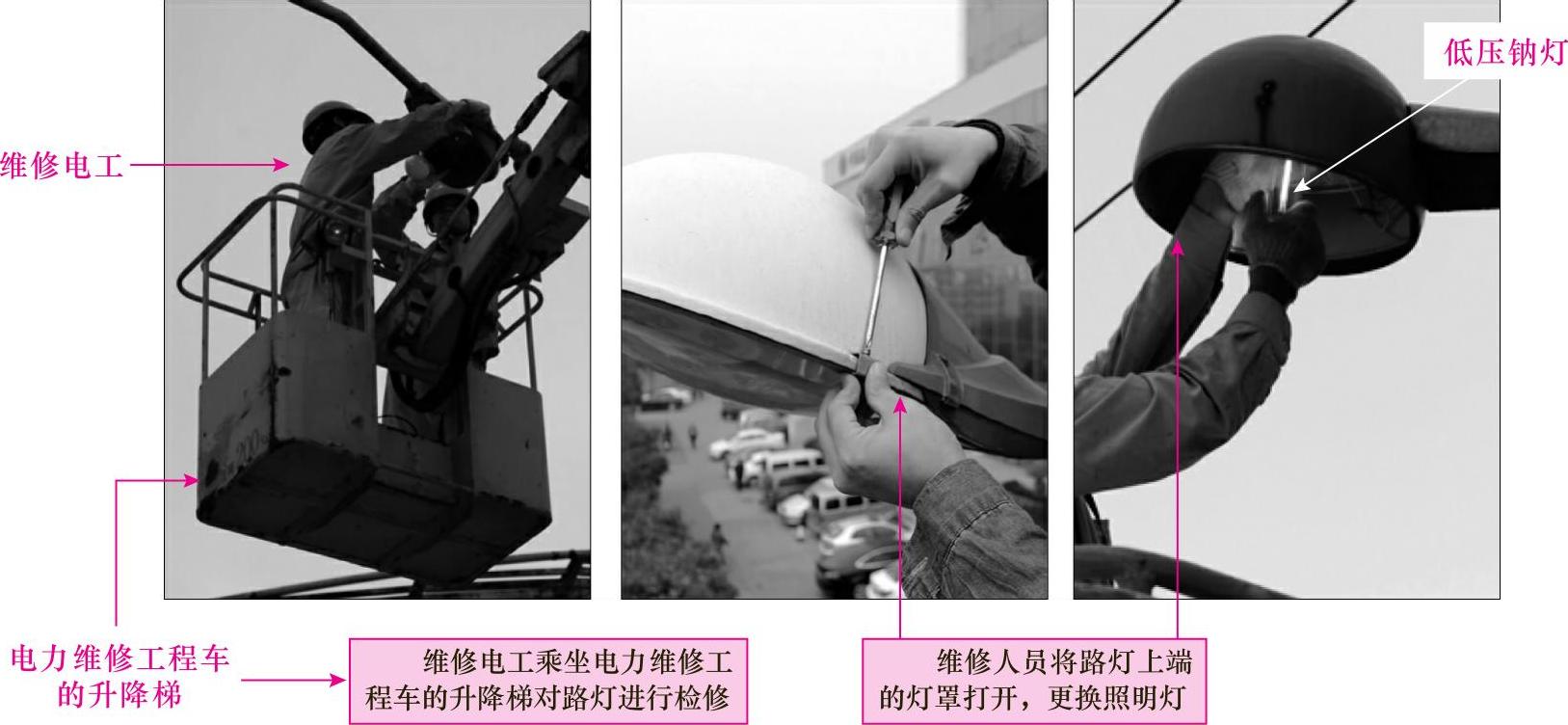

若当公路照明线路中的一盏照明灯不能正常点亮时，可通过代换的方式将该故障进行排除。图10-16所示为以替换的方法对照明路灯进行检测。
图10-16 路灯中照明灯的检测方法
2.检查路灯控制器
图解演示

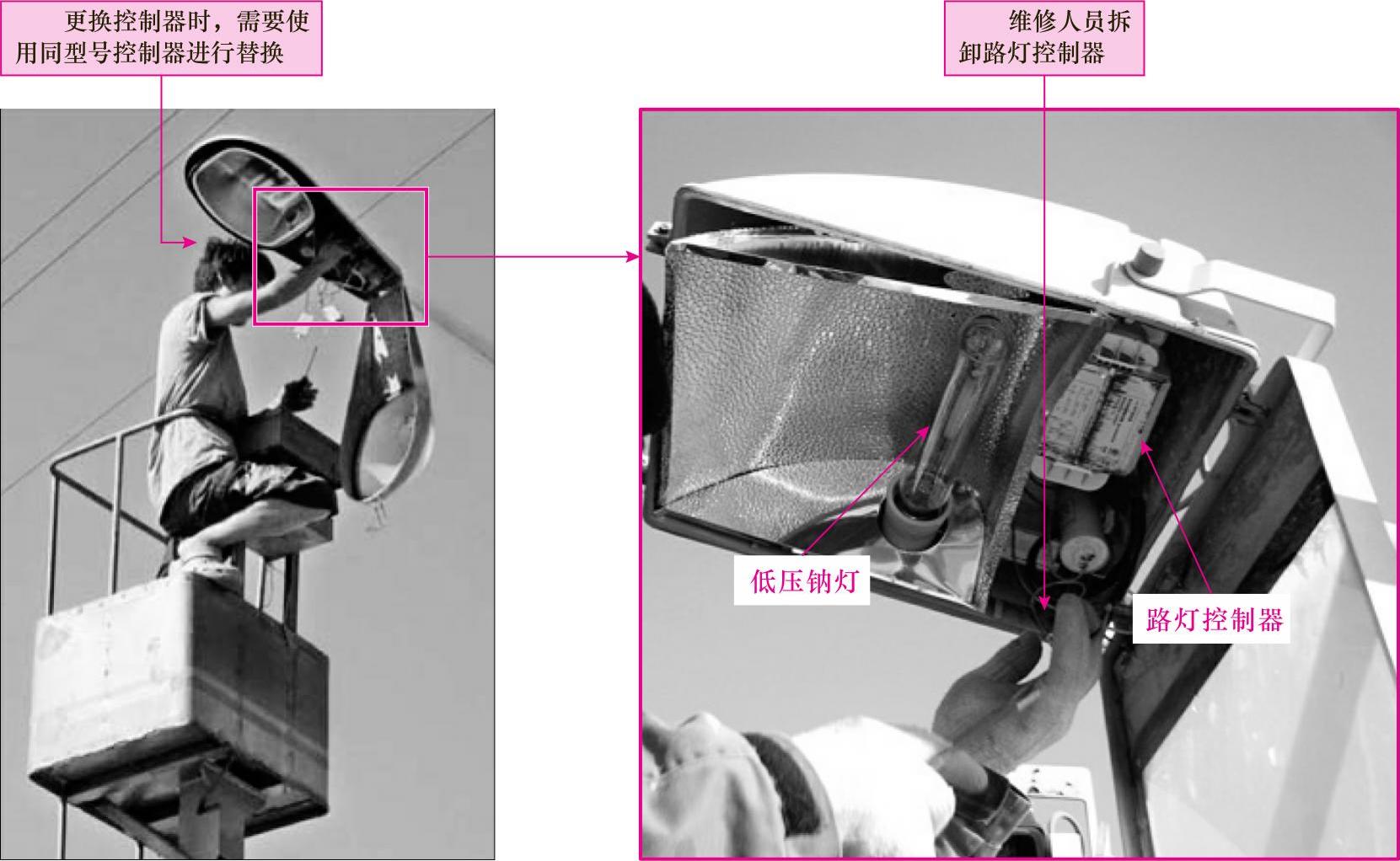

若检测照明灯正常时，接下来应当检查该路灯的控制器，通常情况下，可通过替换的方法检测控制器，若更换后照明灯可以点亮，则表明故障是由控制器造成的。图10-17所示为控制器的检测方法。
图10-17 检查路灯控制器
提示说明

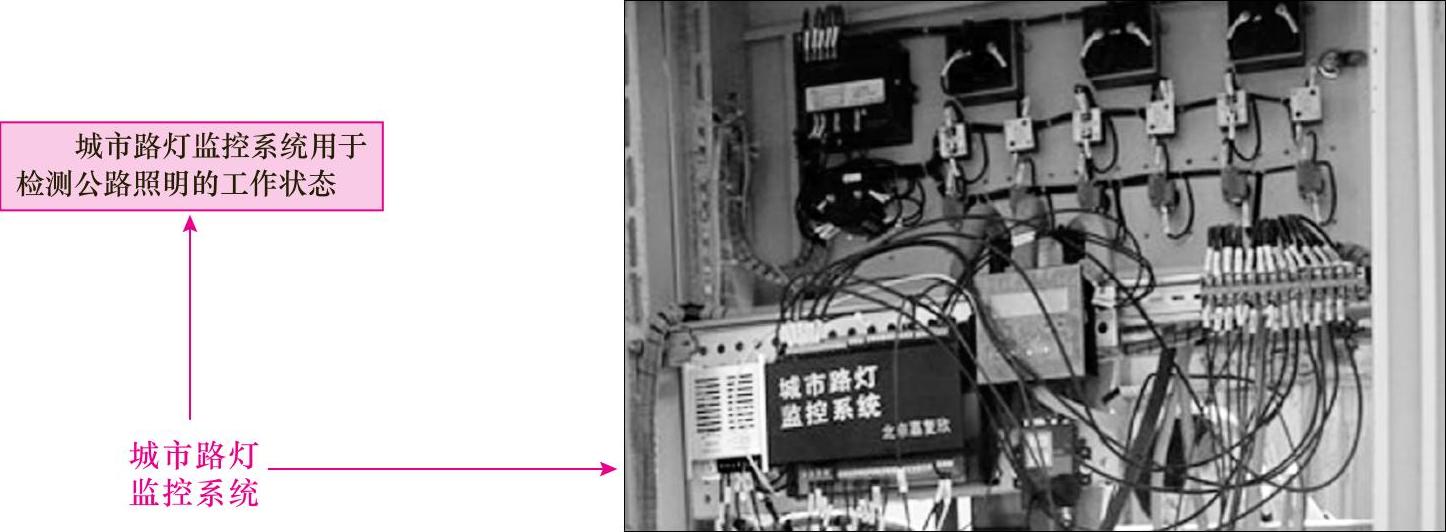

若公路照明控制线路设有专用的城市路灯监控系统，可以对公路照明控制线路进行监控和远程控制，如图10-18所示。
图10-18 城市路灯监控系统
