图解演示

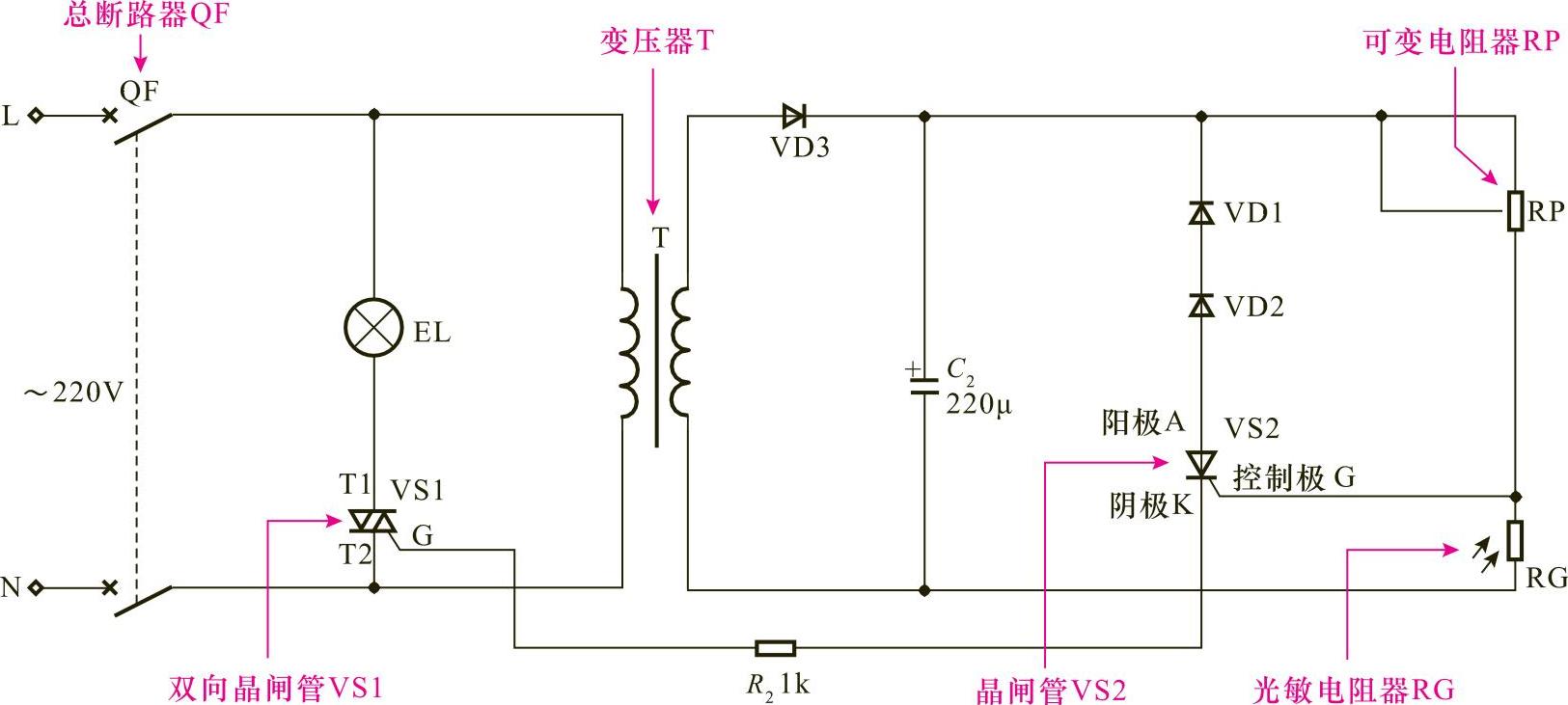

光控照明电路是一种通过光照强弱来自动控制照明灯点亮和熄灭的电路,即在白天光线较强时,照明灯不亮;当夜晚光线比较弱时,则照明灯点亮,进行照明。这种灯控线路常用于大厅、楼道等公共照明环境。图10-6所示为典型光控照明线路。
图10-6 光控照明线路
提示说明
楼道光控照明灯电路主要是由总断路器QF、变压器T、整流二极管VD3、晶闸管VS2、双向晶闸管VS1、光敏电阻器RG、可变电阻器RP等元器件构成的。
合上总断路器QF,接通交流市电电源。交流220V市电电压经变压器T、整流二极管VD3整流、滤波电容器C2滤波后,变为直流电压。
白天光线较强时,光敏电阻器RG的阻值较小。晶闸管VS2的控制极G电压较低,不足以触发晶闸管VS2,使VS2处于截止状态。VS1的控制极G不会有触发信号,VS1也处于截止状态,照明灯无供电电压,不能点亮。
图解演示

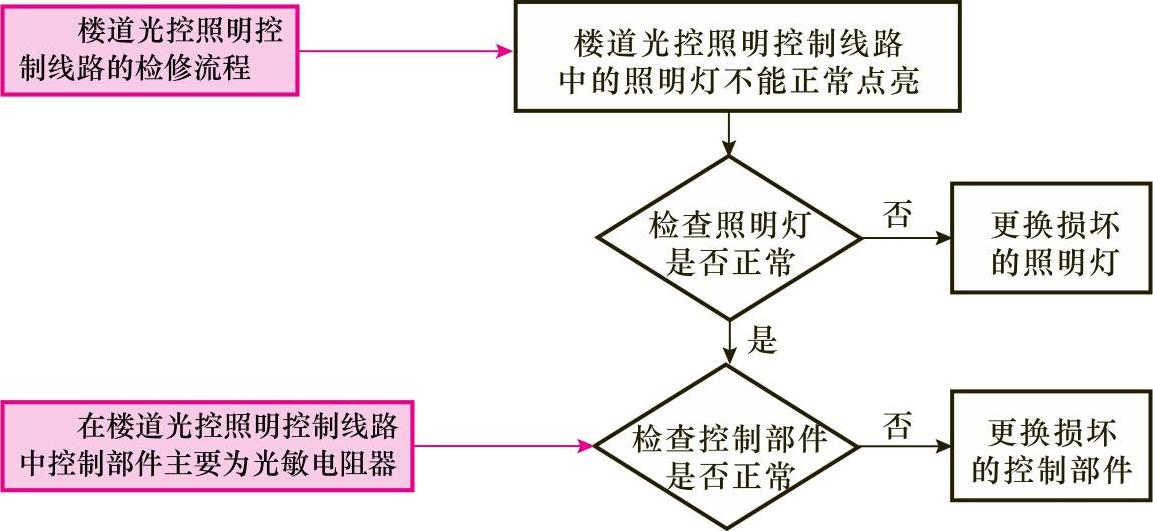

若光控照明线路出现故障,应先检测照明灯本身是否正常,然后根据电路分析,可依次对光敏电阻器、供电等进行检测。具体的检测流程如图10-7所示。
图10-7 光控照明线路的检测流程
光敏电阻器是该电路中最为重要的控制器件之一,检测光敏电阻器时可以使用万用表对其引脚的阻值进行检测,通常情况下,光敏电阻器的电阻值应随着光照强度的变化而发生变化;若光照强度变化时,光敏电阻器的电阻值无变化或变化不明显则多为光敏电阻器感应光线变化的灵敏度低或性能异常。
图解演示

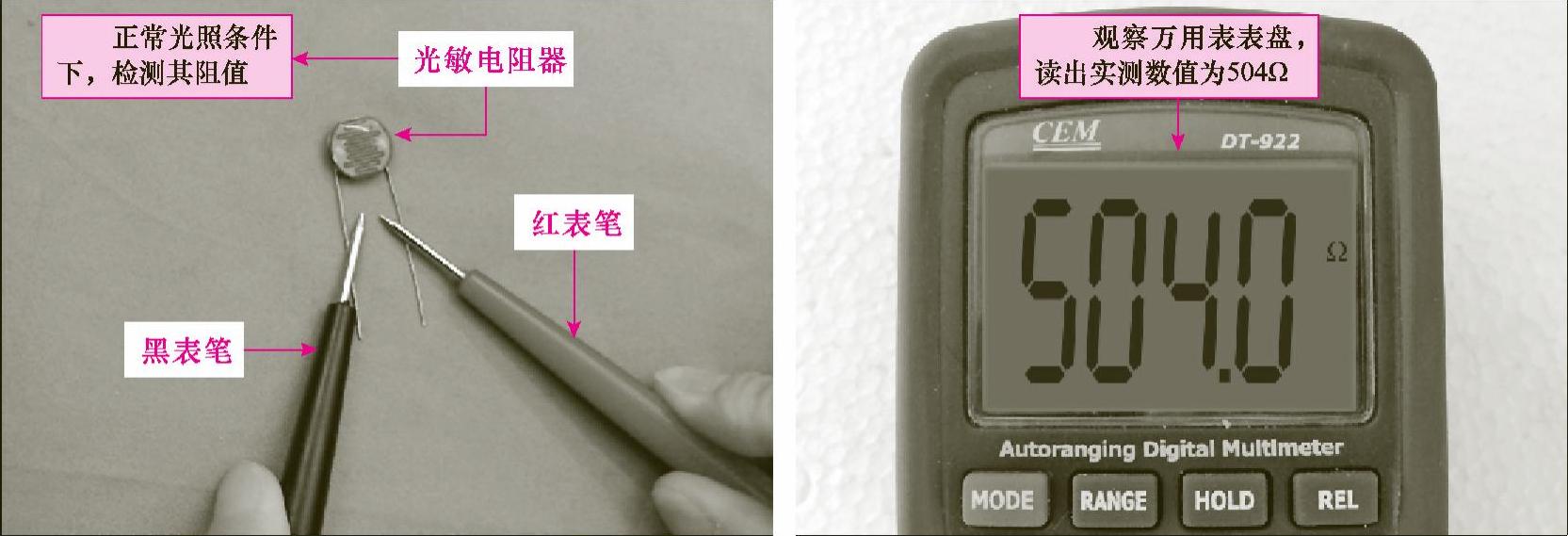

图10-8所示为光敏电阻器的检测方法。将万用表两表笔分别搭在光敏电阻器的两引脚端,检测光敏电阻器在正常光照条件下的阻值和改变光照强度的阻值,若阻值未发生变化,则表明该器件损坏。
图10-8 光敏电阻器的检测方法

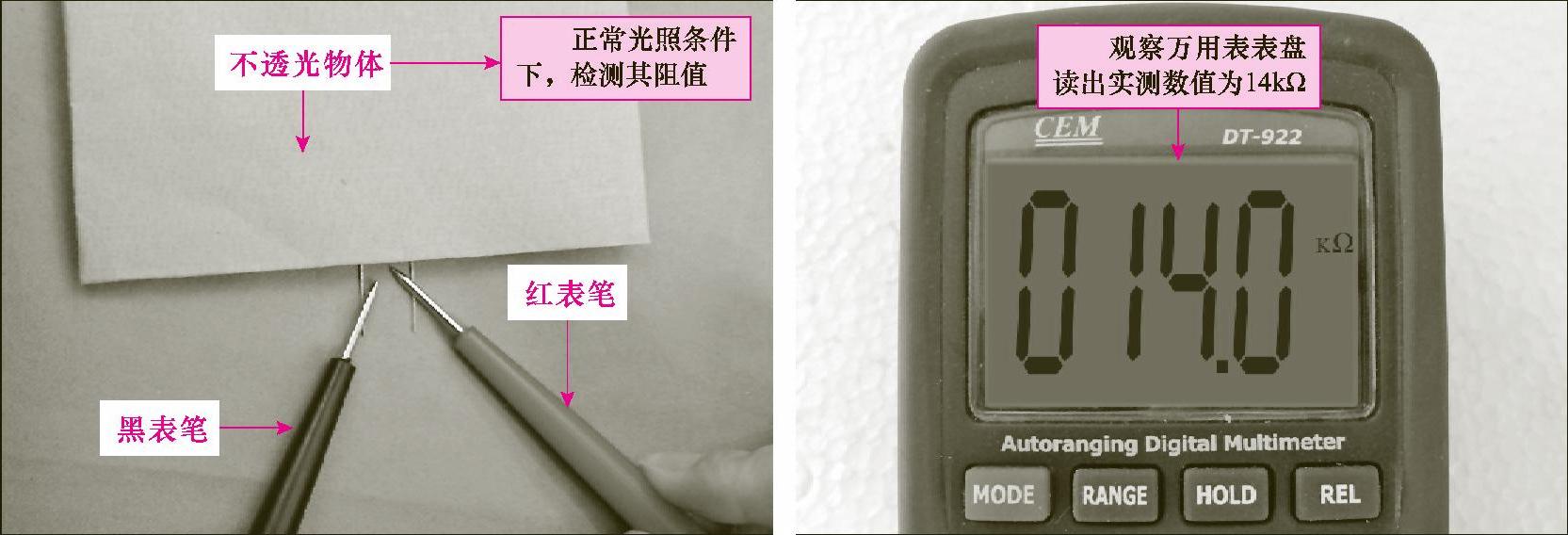

图10-8 光敏电阻器的检测方法(续)
