自动门照明控制线路检修技巧

【摘要】:图10-4 自动门控照明控制线路图解演示双D触发器是由两个D型触发器组成的,触发信号通过触发器控制晶体管和晶闸管工作。在自动门控照明控制线路中,当有人走进时,若照明灯不能正常点亮时,可根据由易到难的顺序,先对执行部件(照明灯)进行检测;若照明灯本身能正常工作,则需要对磁控开关以及相关的芯片进行检测。

图解演示

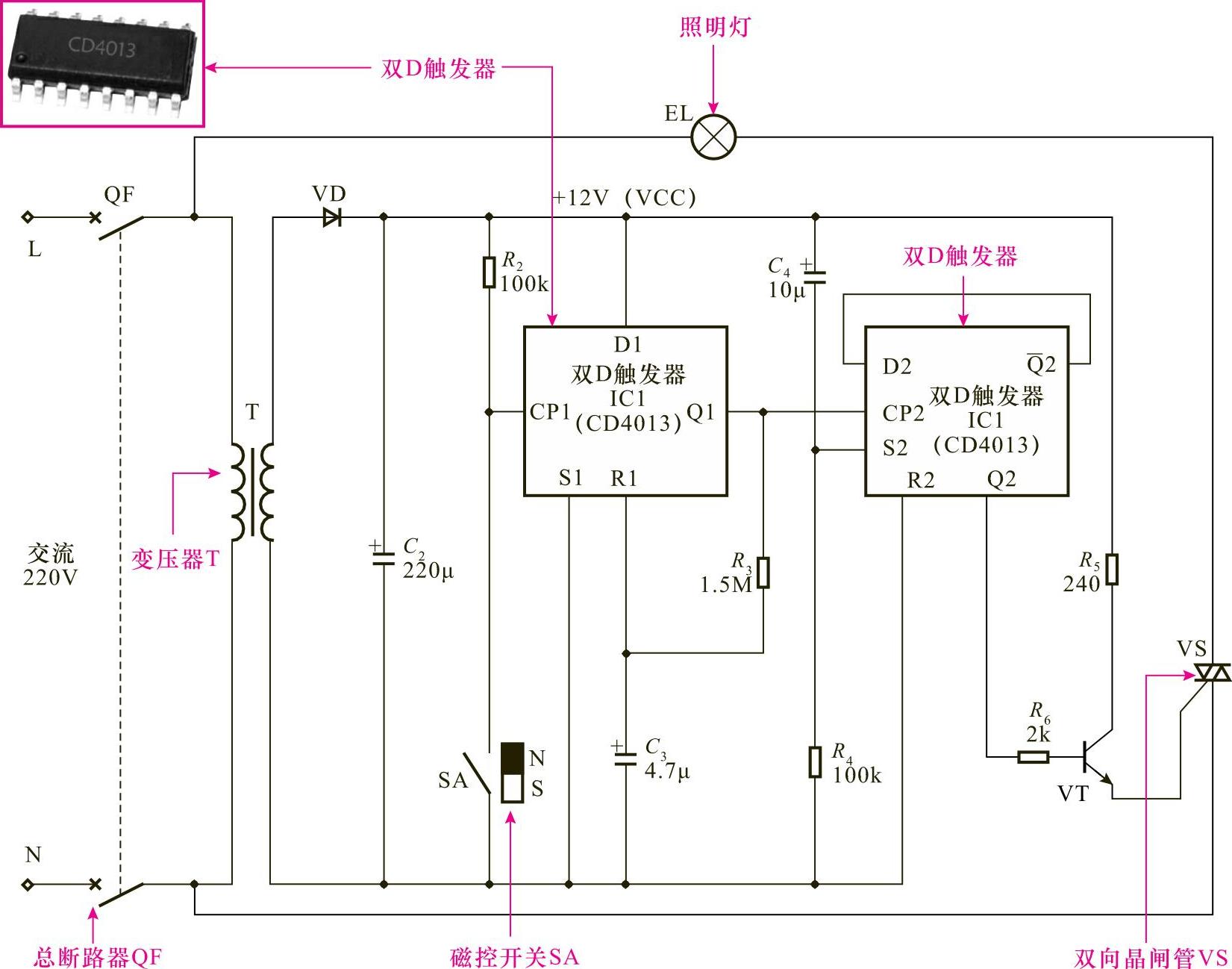

图10-4所示为典型自动门控照明控制线路。自动门控照明灯控制电路是一种自动控制照明灯工作的电路,该线路主要是由总断路器QF、变压器T、整流二极管VD、滤波电容器C2、双D触发器IC1(CD4013)、晶体管VT、双向晶闸管VS以及磁控开关SA等构成的。在有人开门进入时,照明灯自动点亮,当人走出时,照明灯自动熄灭。


图10-4 自动门控照明控制线路

图解演示

D触发器是由两个D型触发器组成的触发信号通过触发器控制晶体管和晶闸管工作

合上总断路器QF,接通交流市电电源。220V交流电压经变压器T降压整流二极管VD整流和滤波电容器C2滤波后变为12V左右的直流电压该电压为双D触发器IC1D1端以及晶体管VT集电极进行供电

当门在关闭的状态时磁控开关SA处于闭合的状态D触发器IC1CP1端为低电平Q1端和Q2端均输出低电平晶体管VT双向晶闸管VS均处于截止状态照明灯不亮

在自动门控照明控制线路中,当有人走进时,若照明灯不能正常点亮时,可根据由易到难的顺序,先对执行部件(照明灯)进行检测;若照明灯本身能正常工作,则需要对磁控开关以及相关的芯片进行检测。

图解演示

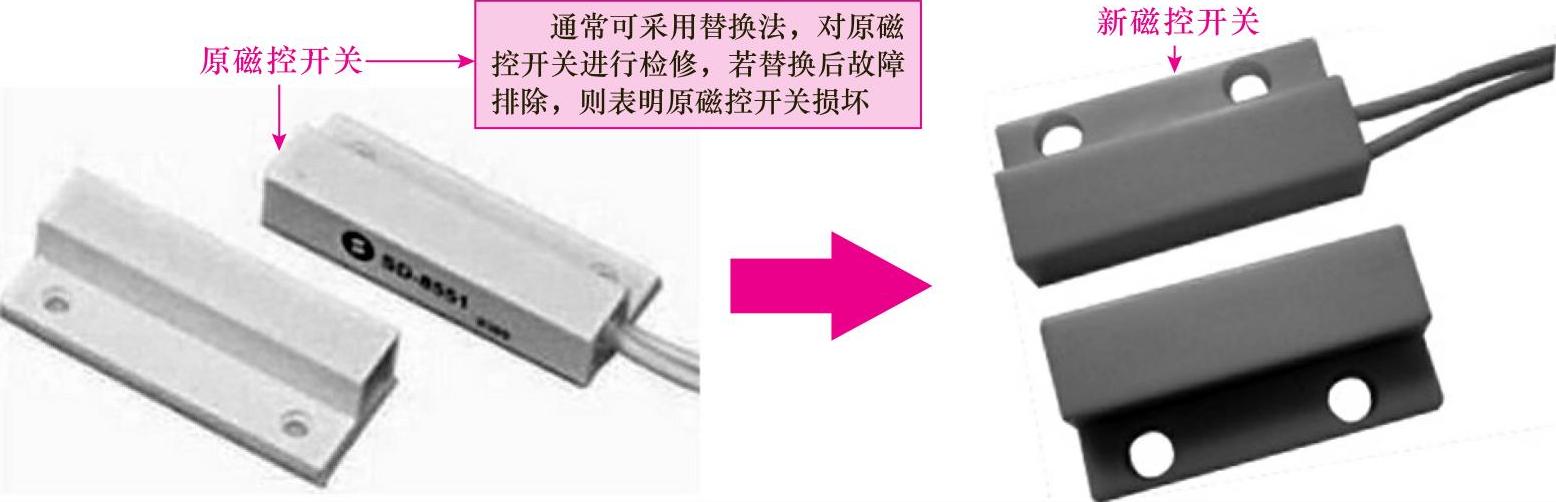

图10-5所示为磁控开关的检测方法。通常采用替换法进行检测,若更换后,照明灯可以正常点亮,则表明磁控开关本身出现了损坏。


图10-5 磁控开关的检测方法
