优化触摸延时照明控制线路的检修方法

2025-09-29 理论教育版权反馈

【摘要】：触摸式延时照明灯控制电路是利用触摸开关控制照明电路中晶体管与晶闸管的导通与截止状态，从而实现对照明灯工作状态的控制。在触摸延时照明控制线路中重点检测的电气部件有照明灯和触摸开关。图10-1 典型触摸延时照明控制线路图提示说明触摸延时照明控制线路主要是由桥式整流堆VD1～VD4、触摸开关A、晶体管VT1/VT2、晶闸管VS、电解电容器C、电阻器R2、照明灯EL等元器件构成的。

图解演示

图10-1所示为典型触摸延时照明控制线路图。触摸式延时照明灯控制电路是利用触摸开关控制照明电路中晶体管与晶闸管的导通与截止状态，从而实现对照明灯工作状态的控制。在待机状态，照明灯不亮；当有人碰触触摸开关时，照明灯点亮，并可以实现延时一段时间后自动熄灭的功能。

图10-1 典型触摸延时照明控制线路图

提示说明

触摸延时照明控制线路主要是由桥式整流堆VD1～VD4、触摸开关A、晶体管VT1/VT2、晶闸管VS、电解电容器C、电阻器R₂、照明灯EL等元器件构成的。

通常情况下，合上总断路器QF，交流220V电压经桥式整流堆VD1～VD4整流后输出直流电压为后级电路供电。

直流电压经电阻器R₂后为电解电容器C充电，当其充电完成后，使晶体管VT1基极电压升高而导通。

当晶体管VT1导通后，晶体管VT的集电极短路到地，晶闸管VS的触发极也被短路到地，因而处于截止状态，照明灯供电电路中流过的电流很小，照明灯EL不亮。

当人体碰触触摸开关A时，经电阻器R₅、R₄将触发信号送到晶体管VT2的基极，使晶体管VT2导通，此时电解电容器C经晶体管VT2放电，此时晶体管VT1基极电压降低而截止。

晶体管VT1截止后，晶闸管VS的控制极电压升高达到触发电平，晶闸管VS导通。照明灯供电电路形成回路，电流量满足照明灯EL点亮的需求，使其点亮。

如果在触摸延时照明控制线路中，当触碰触摸开关A后，照明灯不能正常点亮，首先根据该电路的控制关系可知，在电路中是由触摸开关A作为控制部件，控制照明灯是否点亮；照明灯作为执行部件，在该照明控制线路中照明。

由此可以根据故障现象，初步判定照明灯和触摸开关可能存在故障。明确了故障范围，接下来便可对该电路中的相关部件进行检测。

在触摸延时照明控制线路中重点检测的电气部件有照明灯和触摸开关。(https://www.chuimin.cn)

1.照明灯的检查方法

图解演示

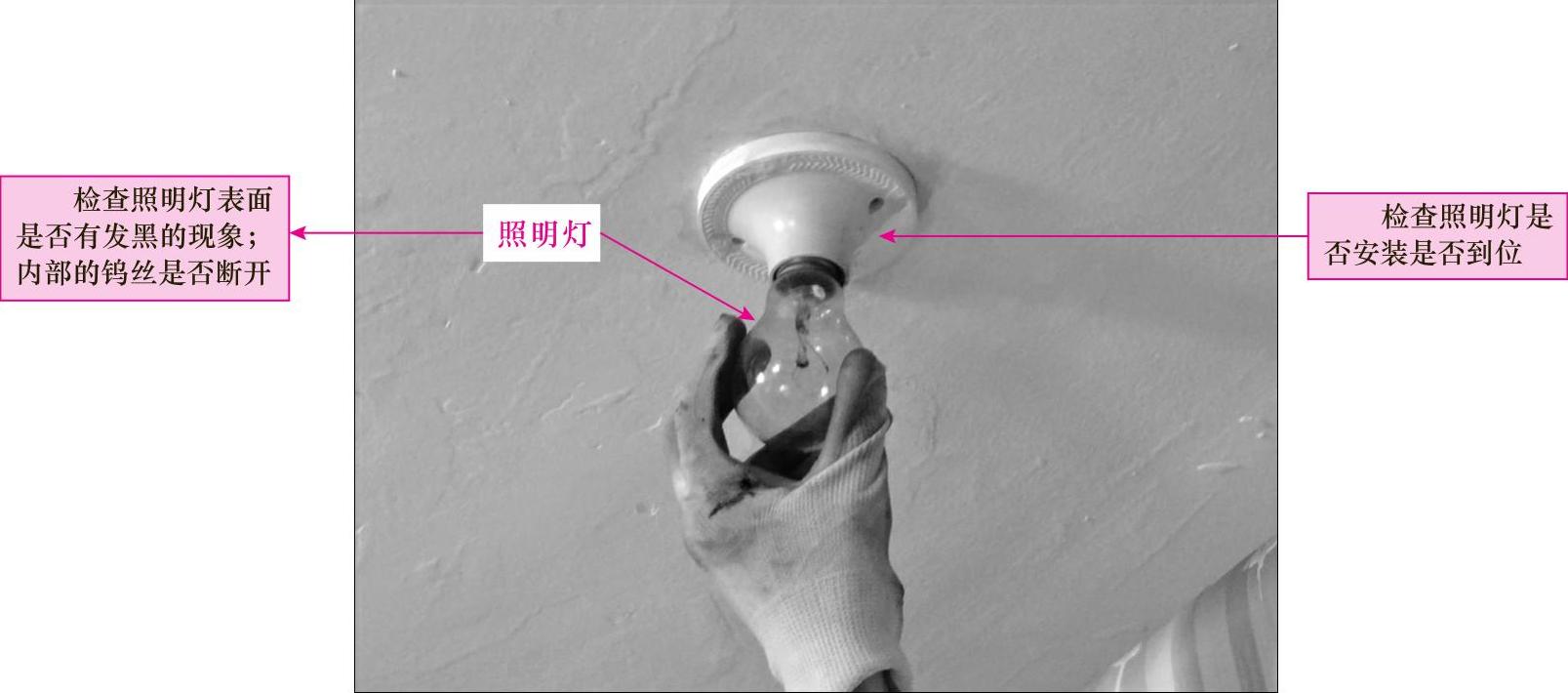

判断照明灯是否可以正常使用时，通常先查看照明灯灯丝是否有断路情况，并更换损坏的照明灯。图10-2所示为照明灯的检查方法。

图10-2 照明灯的检查方法

2.触摸开关的检测方法

图解演示

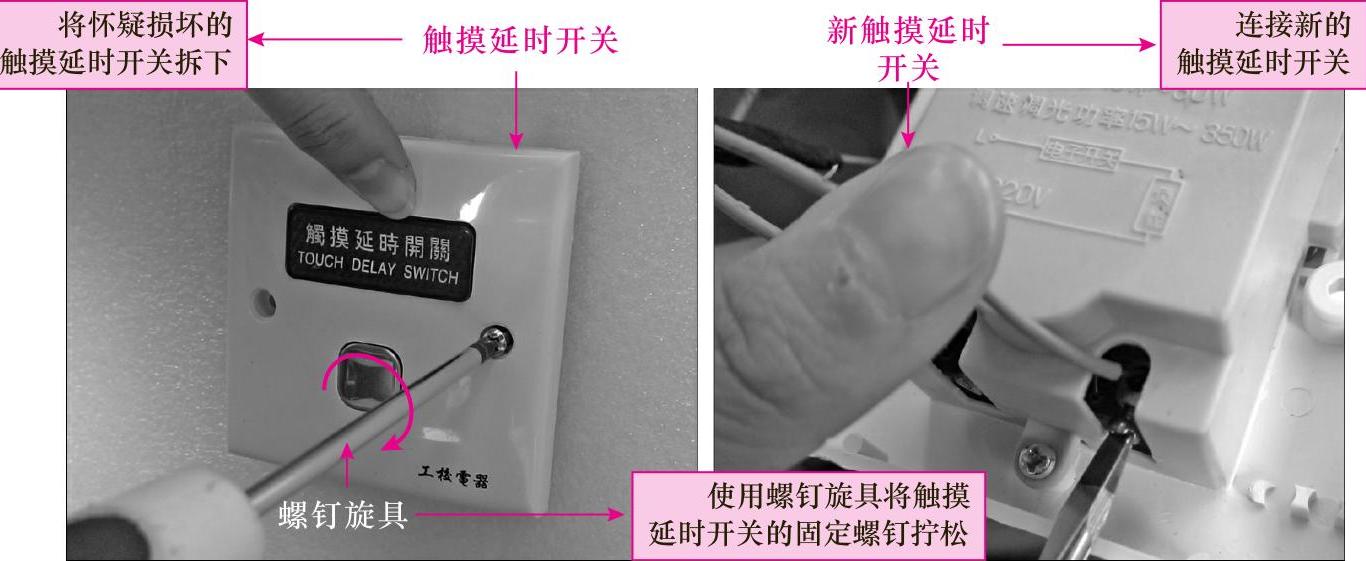

若照明灯性能正常时，则需要对控制部件（触摸开关）进行检测。判断触摸开关是否正常时，通常可采用替换法进行判断，若更换性能良好的触摸开关后，照明灯可以正常点亮，则表明原触摸开关损坏。图10-3所示为触摸开关的检测方法。

相关资料

除此之外，在判断触摸开关时，还可以将开关连接在220V供电的电路中，并在电路中连接一个负载照明灯，在确定供电电路与照明灯都正常的情况下，触摸该开关，若可以控制照明灯点亮，说明正常，若其仍无法控制照明灯点亮时，说明损坏。

图10-3 触摸开关的检测方法
