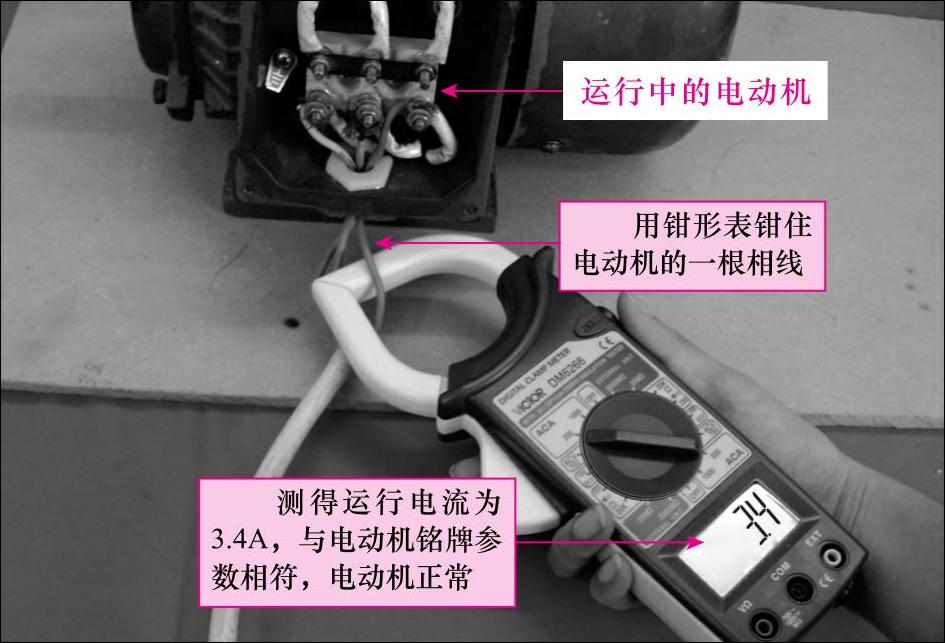

【摘要】：将电力拖动系统的控制部件连接好后，便需要对其进行检验，检验合格才能交付使用，以保证控制线路能正常的运转。对电力拖动系统进行检验时，可以分为断电检验和通电检验两部分。图9-51 检验电动机的停机图解演示此外，对于电动机还要使用钳形表测量其运行电流是否正常，同时检查电动机的振动与噪声是否在规范范围内。

将电力拖动系统的控制部件连接好后，便需要对其进行检验，检验合格才能交付使用，以保证控制线路能正常的运转。对电力拖动系统进行检验时，可以分为断电检验和通电检验两部分。

1.断电检验

图解演示

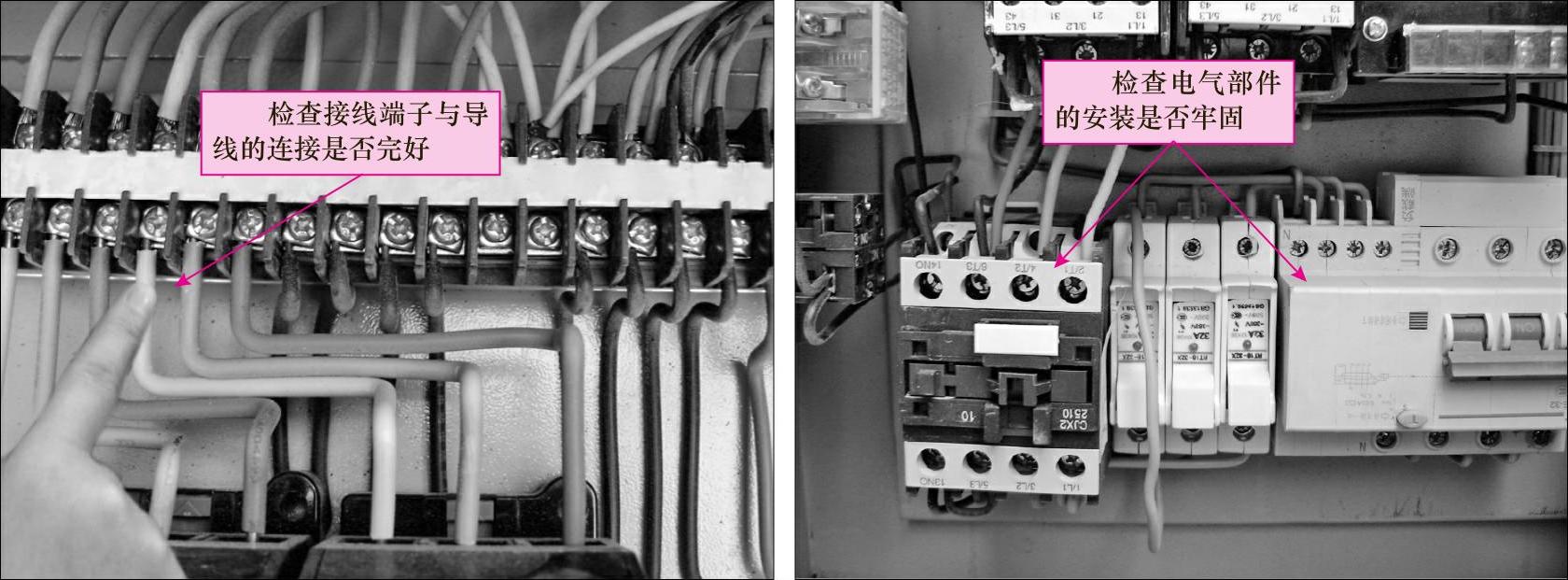

首先在断电的情况下，检查各控制部件的连接是否与线路图相同、各接线端子是否连接牢固以及绝缘电阻是否符合要求。如图9-49所示，进行断电检验时，是重点查看各个器件的代号、标记是否与原理图一致、各电气部件的安装是否正确和牢固等。

图9-49 断电时的检验

提示说明

在断电检验时，在连接端子与导线之间的接触电阻应小于0.1Ω，导线之间或端子之间的绝缘电阻应大于1MΩ（用500V绝缘电阻表测量）。

2.通电检验

确定线路连接无误后，接下来可对其进行通电测试操作。在实际操作过程中要严格执行安全操作规程中的有关规定，确保人身安全。

图解演示

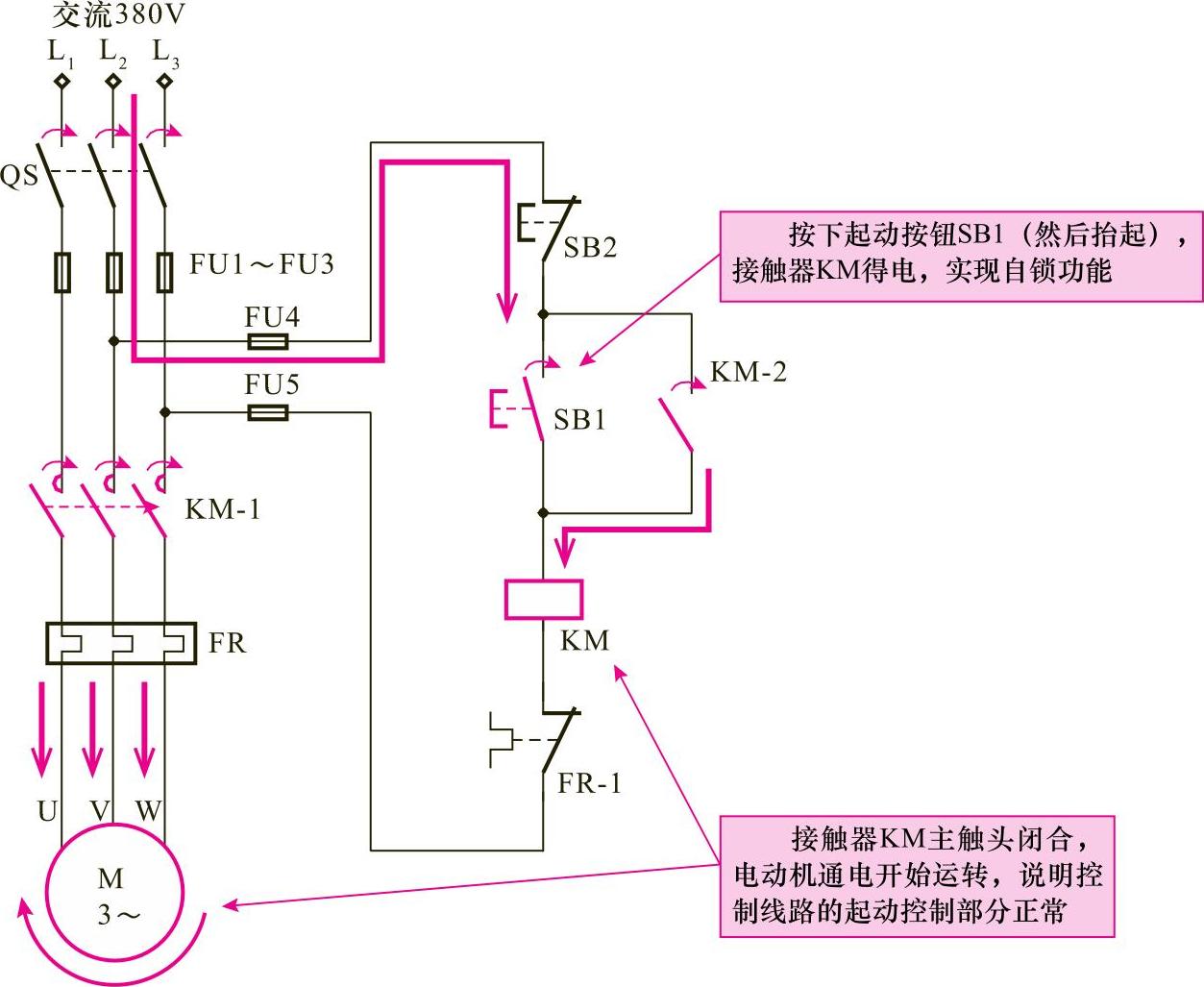

通电后，先按下起动按钮SB1，检验电动机起动运行是否正常，并验证电气部件的各个部分工作顺序是否正常，如图9-50所示。

图解演示

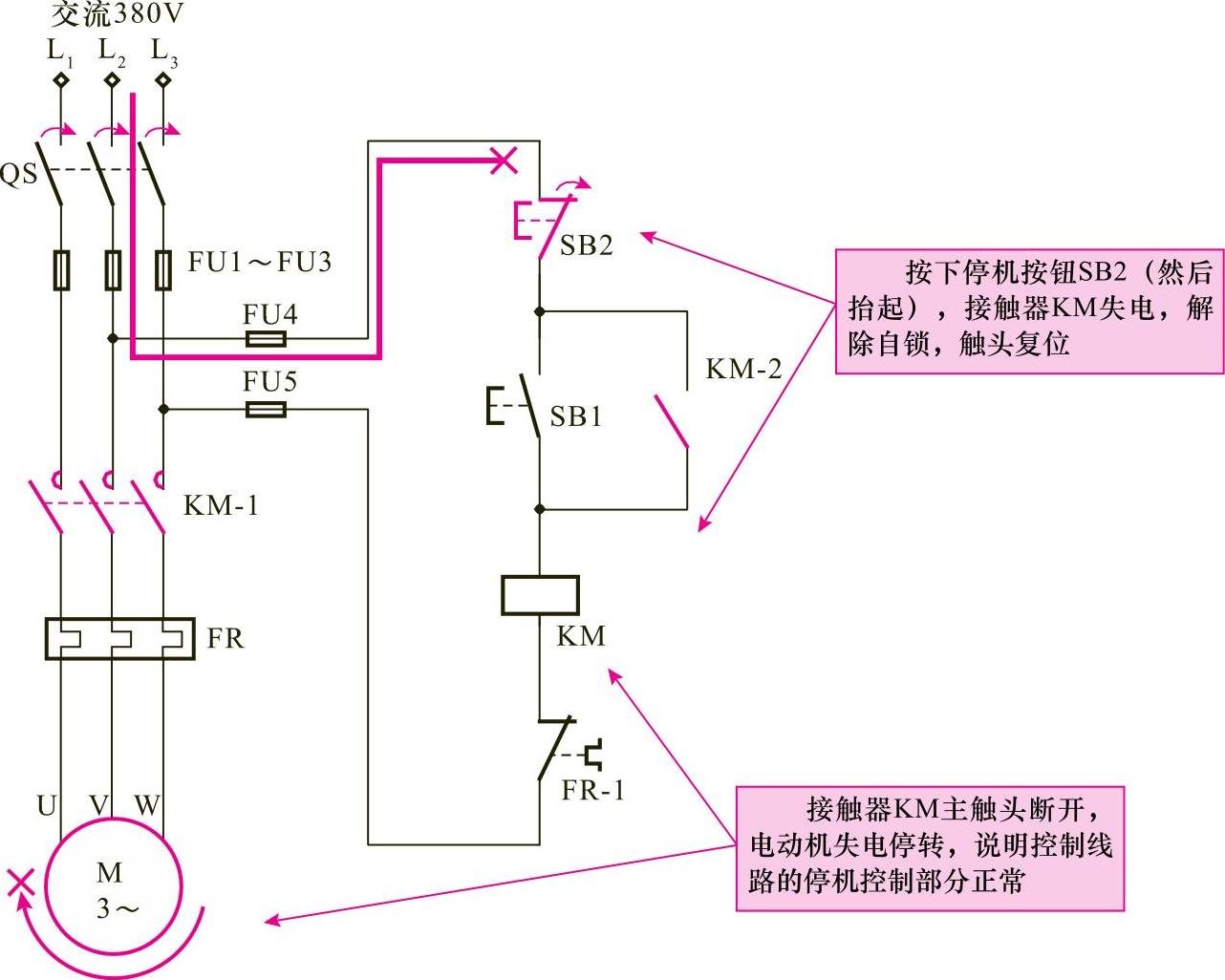

电动机制动停机的检验也是非常重要的环节，这关系到该控制线路在以后的工作过程中的安全性。当遇到特殊情况需要急停时，如果可以正常制动，可以提高并确保人身及设备的安全。检验时，应是在电动机正常运转的情况下，按下停机按钮SB2，如图9-51所示，若电动机可以正常停止转动，则符合线路的设计原理，说明该控制线路连接正确。
