供配电系统需要先制定出施工方案，根据总体设计方案对供配电布线方式、安装规划等具体工作进行细化，以便于指导电工操作人员施工作业。确认所有的安装细节后，准备好安装工具和设备，开始对供配电系统进行安装。这里将安装操作分为制定方案、安装楼道总配电箱、安装楼层配电箱和安装配电盘4个部分，分别进行介绍。

1.制定施工方案

图解演示

图8-32所示为8层16户建筑物的供配电线路图。楼宇用电负荷部分分为住户用电和公共用电两部分，其中住户用电是指16户家庭用电；公共用电是指电梯间、楼道照明、有线电视电源、宽带电源和应急灯这几部分的用电。楼宇供配电系统宜采用树干式，这种方式投资费用低，施工方便，易于扩展。

图8-32 8层16户建筑物的供配电线路图

相关资料

因家庭用电为单相220V，为保证三相供电平衡，输入的三根相线应分别为不同的楼层供电。在该建筑物中，红色相线（L₁）应为1层、2层住户和公共用电部分供电；黄色相线（L₂）应为3～5层的住户供电；绿色相线（L₃）应为6～8层的住户供电。

图解演示

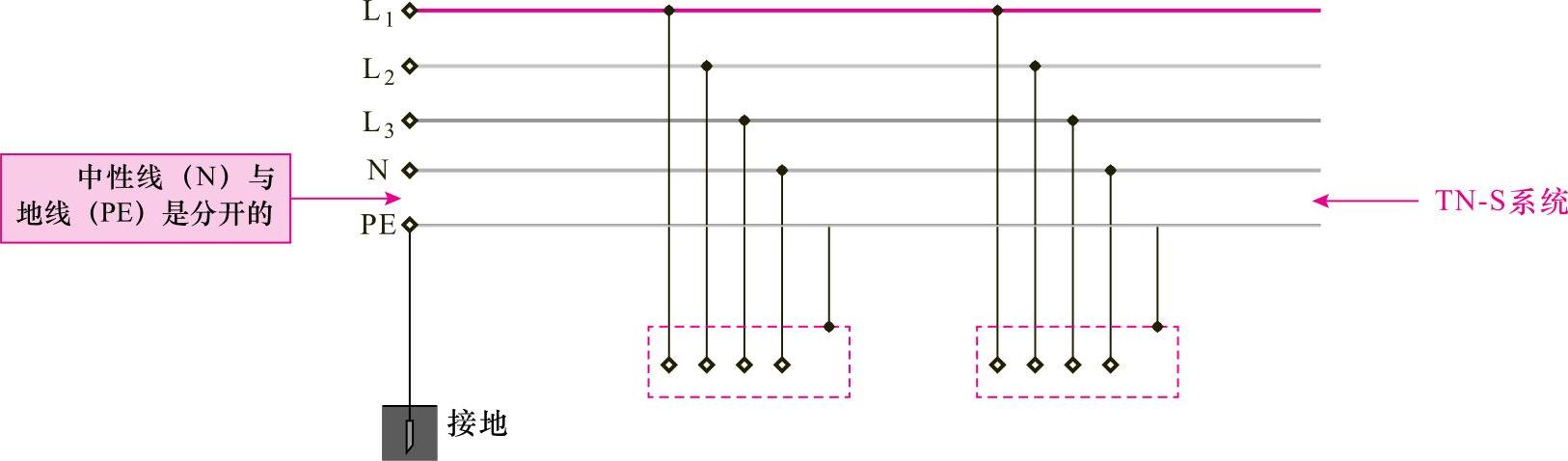

该建筑物为多层建筑物，输入供电线缆应选用三相五线制，接地方式应采用TN-S系统，即整个供电系统的零线（N）与保护线（PE）是分开的，如图8-33所示。

图8-33 接地方式

（1）制定布线方式

图解演示

根据线路图，总配电箱引出的三相五线制供电线缆（干线）应采用垂直穿顶的方式进行暗敷，在每层设置接线部位，用来与楼层配电箱进行连接；一楼部分除了楼层配电箱外，还要与公共用电部分进行连接，如图8-34所示。

图8-34 供配电系统的布线方式

（2）总配电箱安装规划

图解演示

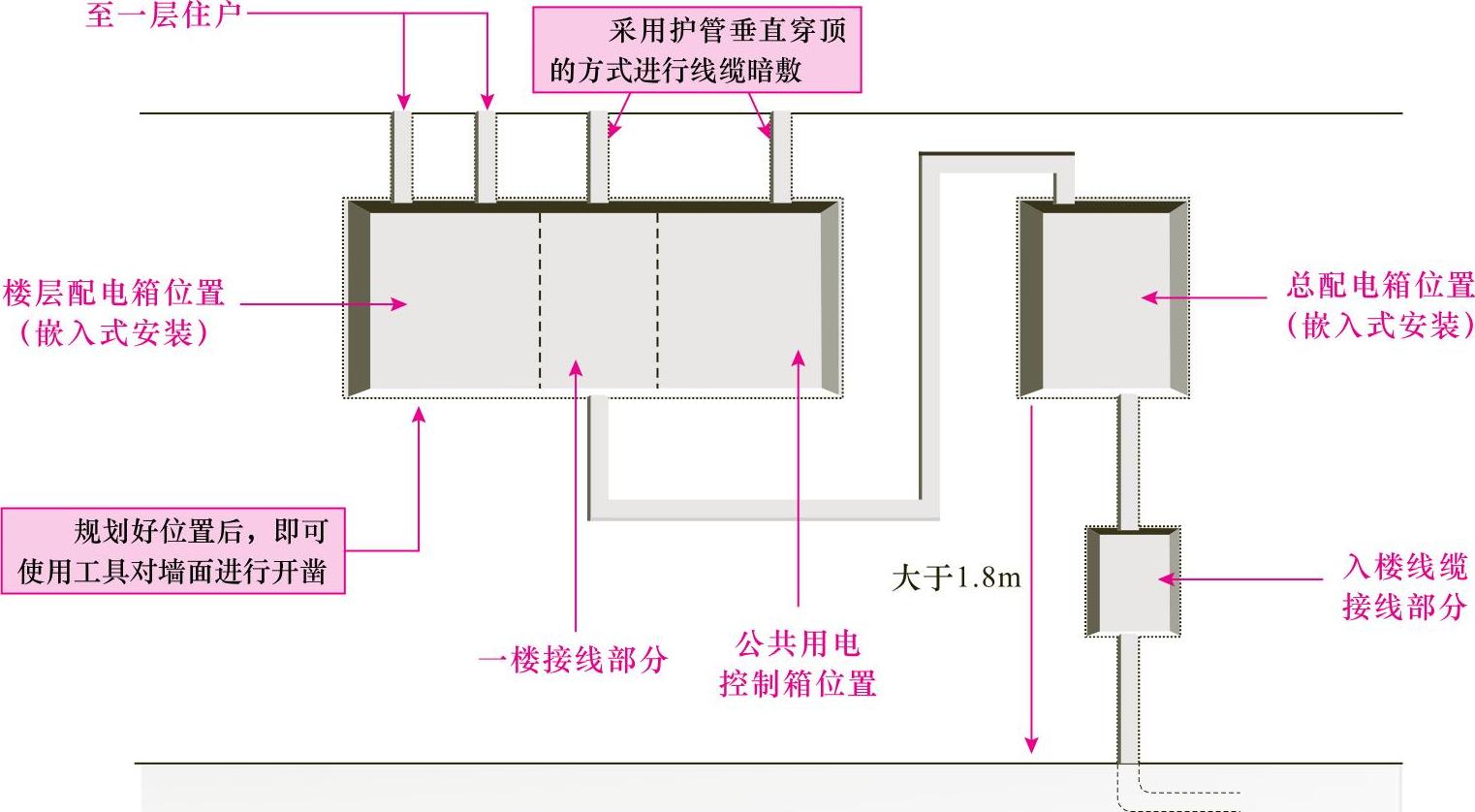

该建筑物的总配电箱内部安装器件少，箱体可采用嵌入式安装，选择放置在一楼的承重墙上，箱体距地面高度应不小于1.8m。配电箱输出的入户线缆应暗敷于墙壁内，如图8-35所示。

图8-35 总配电箱安装规划

图解演示

（3）楼层配电箱安装规划

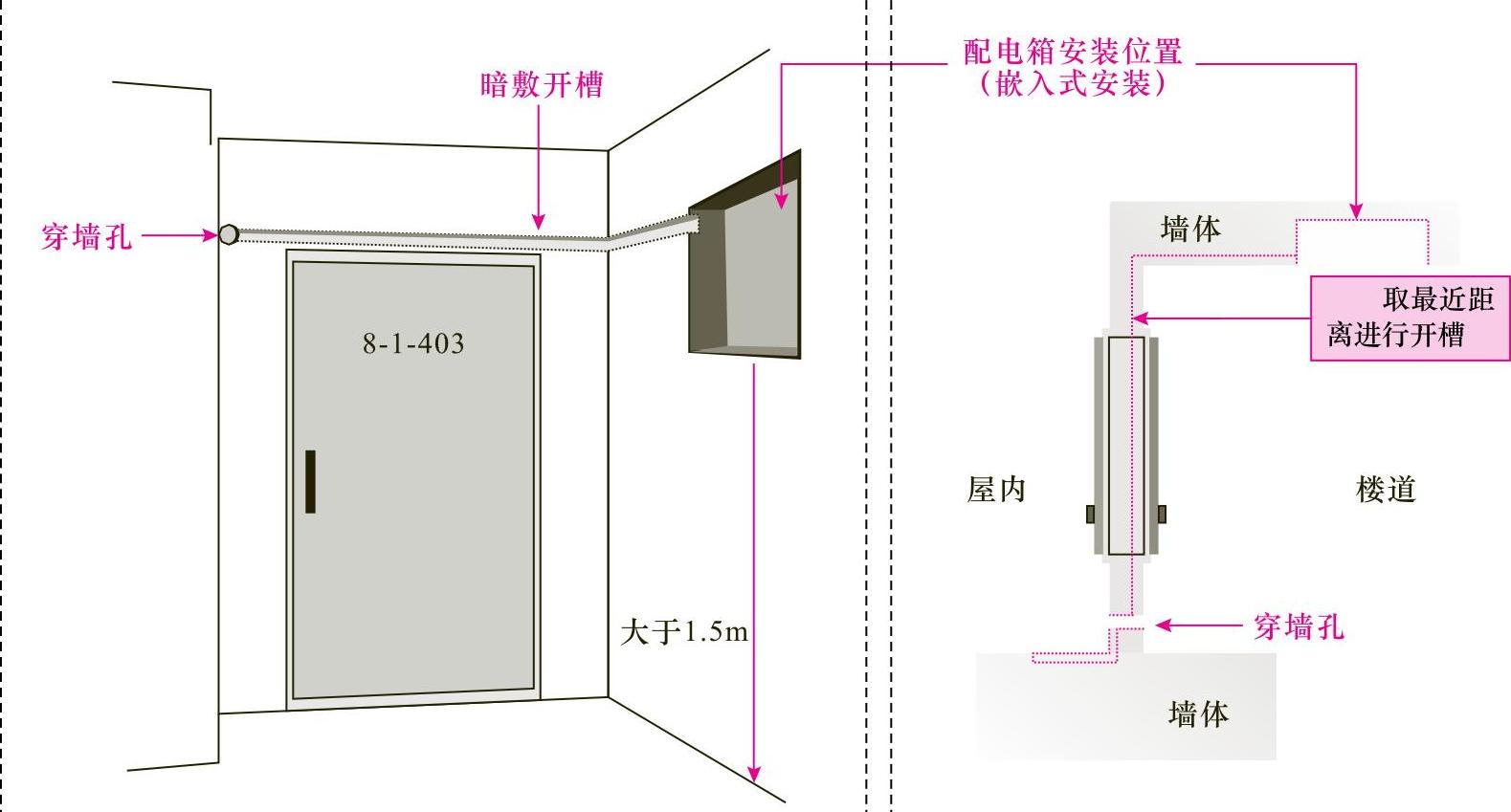

楼层配电箱应靠近供电干线采用嵌入式安装，配电箱应放置于楼道内无振动的承重墙上，距地面高度不小于1.5m。配电箱输出的入户线缆应暗敷于墙壁内，取最近距离开槽、穿墙，线缆由位于门左上角的穿墙孔引入室内，以便连接住户配电盘，如图8-36所示。

图8-36 楼层配电箱安装规划

相关资料

嵌入式安装方式是配电箱的主要安装方式，此外，还可将配电箱外壳直接安装在墙面上，这种安装方式非常简单，配线也可采用明敷方式，在配电箱增设时，常采用此种安装方式。

（4）配电盘安装规划

图解演示

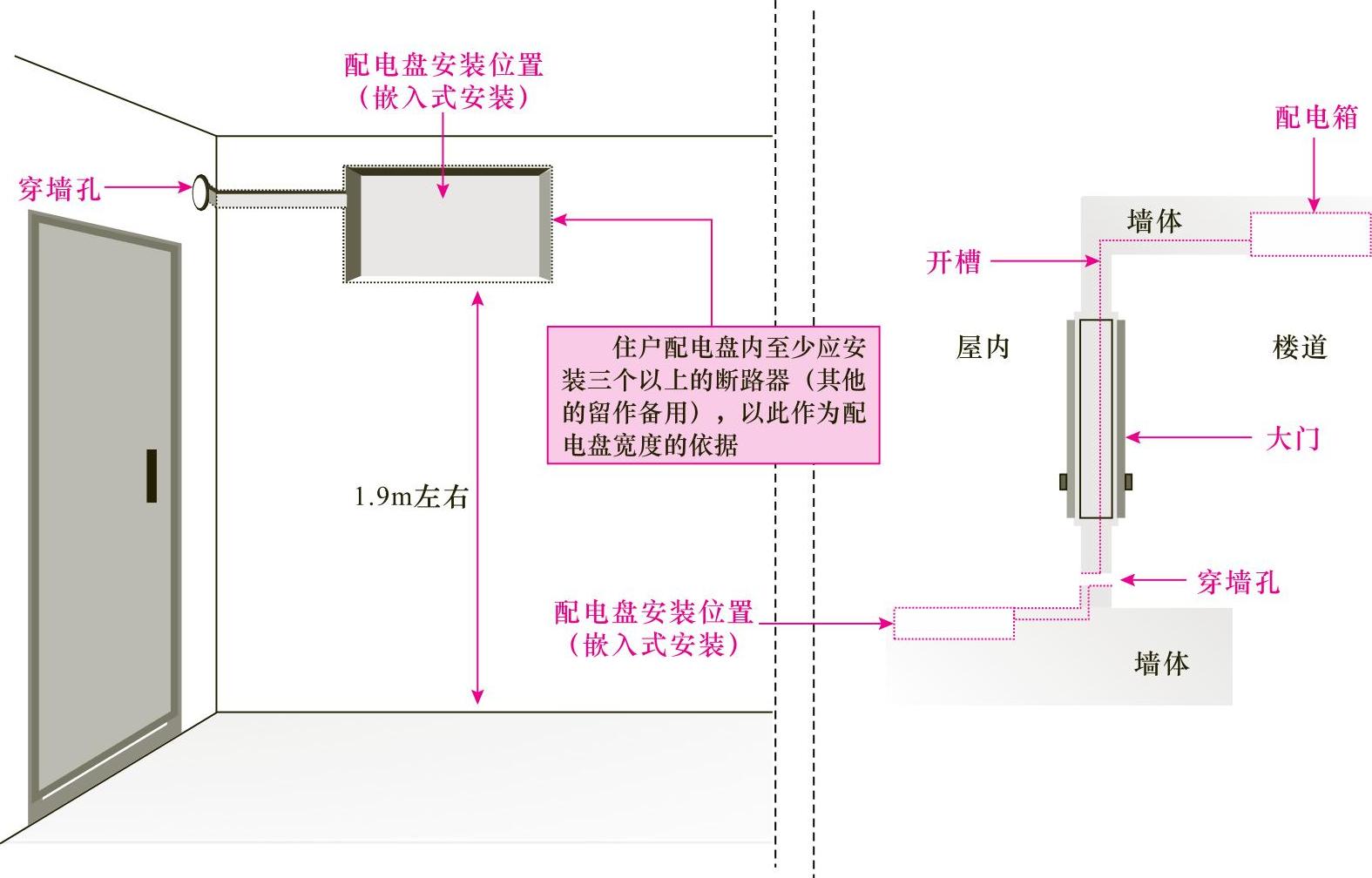

住户配电盘应放置于屋内进门处，方便入户线路的连接以及用户的使用。配电盘放置在无振动的承重墙上，配电盘下沿距离地面1.9m左右，如图8-37所示。

图8-37 配电盘安装规划

2.楼道总配电箱的安装

（1）总配电箱的安装

图解演示

三相供电的干线敷设好后，将总配电箱放置到安装槽中，如图8-38所示，安装槽中应预先敷设木块或板砖等铺垫物，配电箱放入后，应保证安装稳固，无倾斜、振动等现象。

图8-38 安装总配电箱

（2）配电箱内部器件的安装连接

图解演示

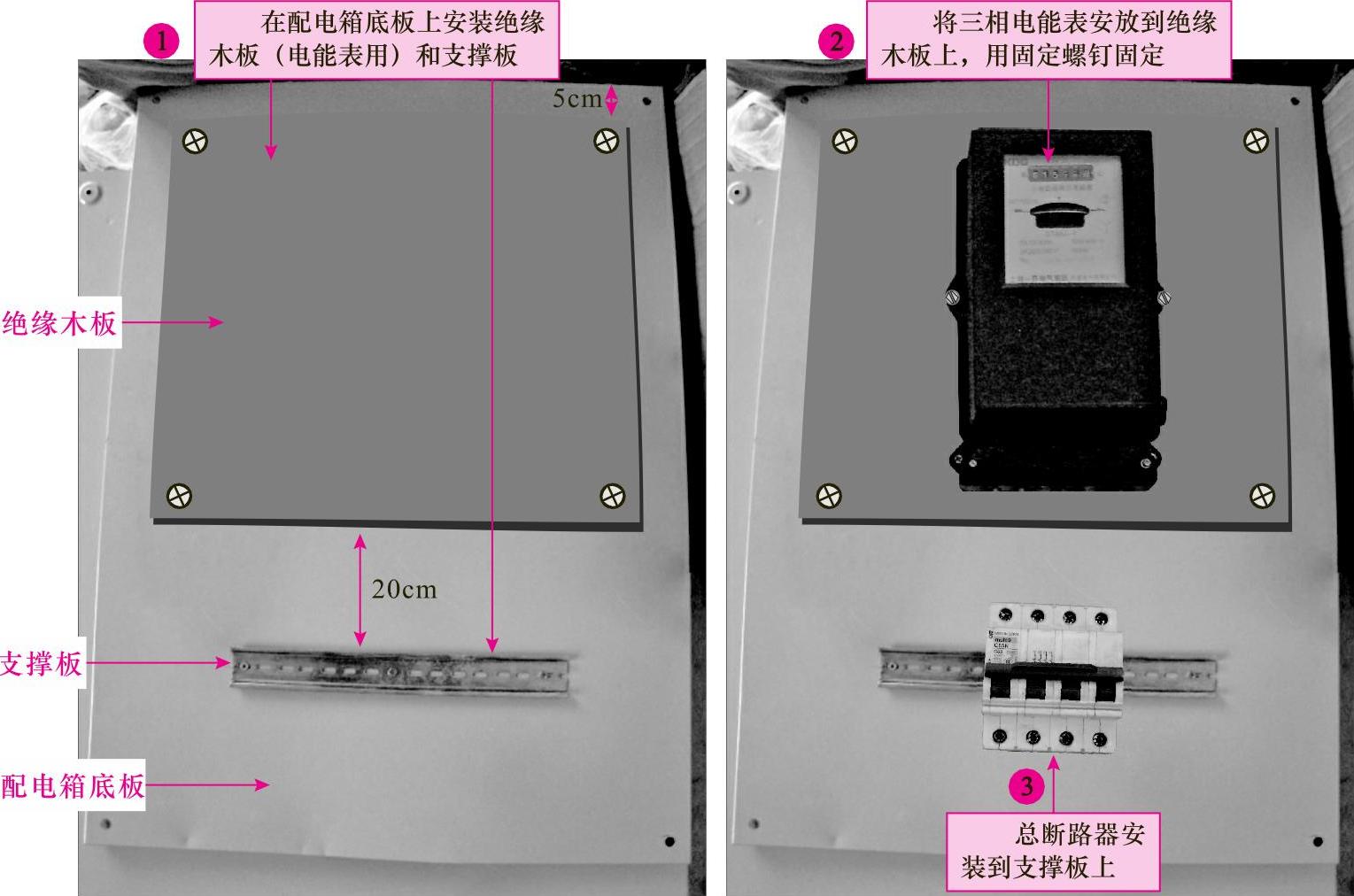

图8-39所示为三相电能表和总断路器的安装。绝缘木板固定在底板上方，距底板上沿5cm处，支撑板安装在绝缘木板下方，距木板20cm处。保证电能表和总断路器安装牢固，无松动后，再将底板安装回配电箱中。

图8-39 三相电能表和总断路器的安装位置

图解演示

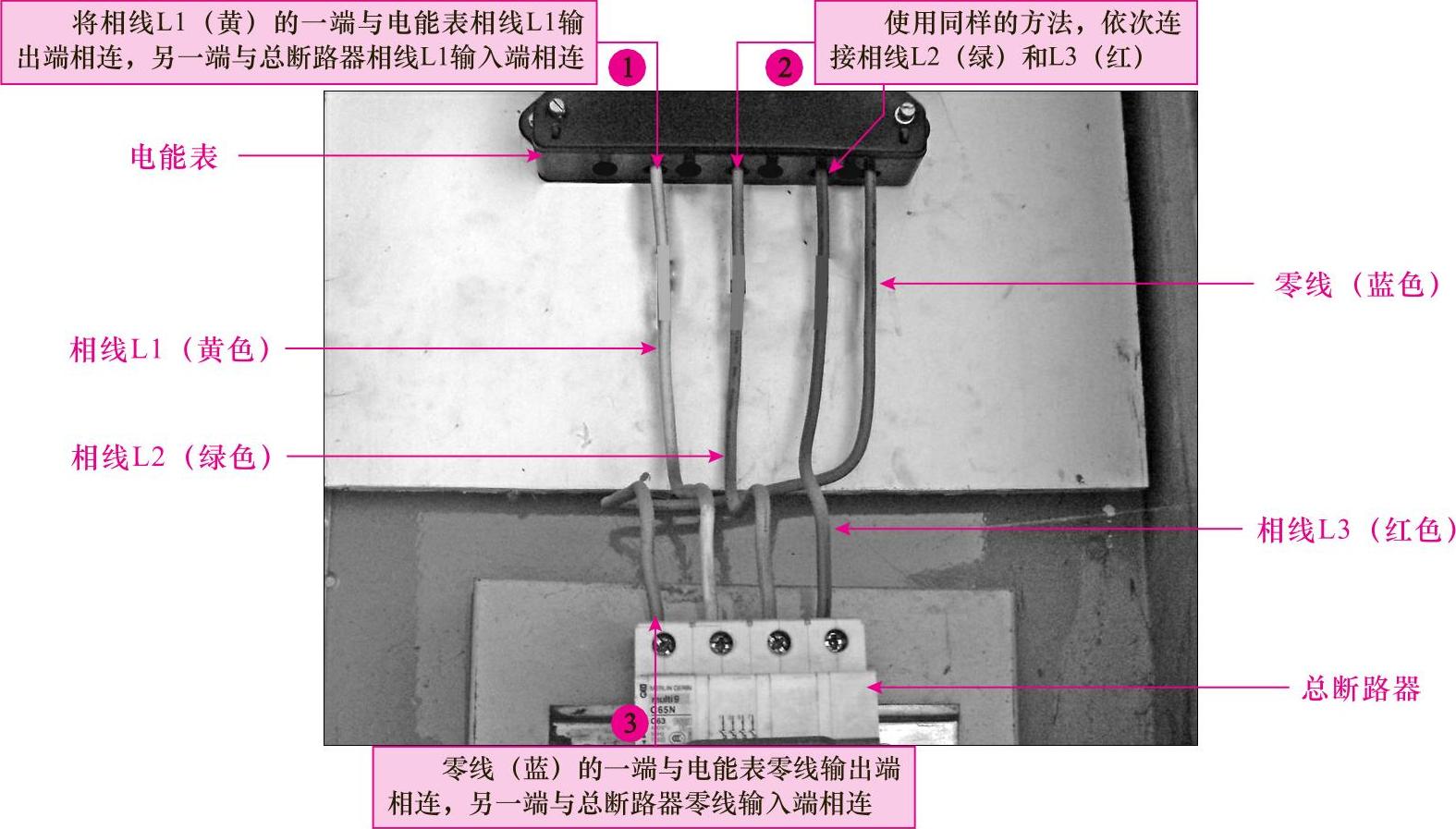

使用绝缘硬线（黄色、绿色、红色、蓝色）对电能表与总断路器进行连接，如图8-40所示。连接时要保证连接处牢固，无裸露铜线，线缆弯曲角度自然。

图8-40 电能表与总断路器的线路连接

图解演示

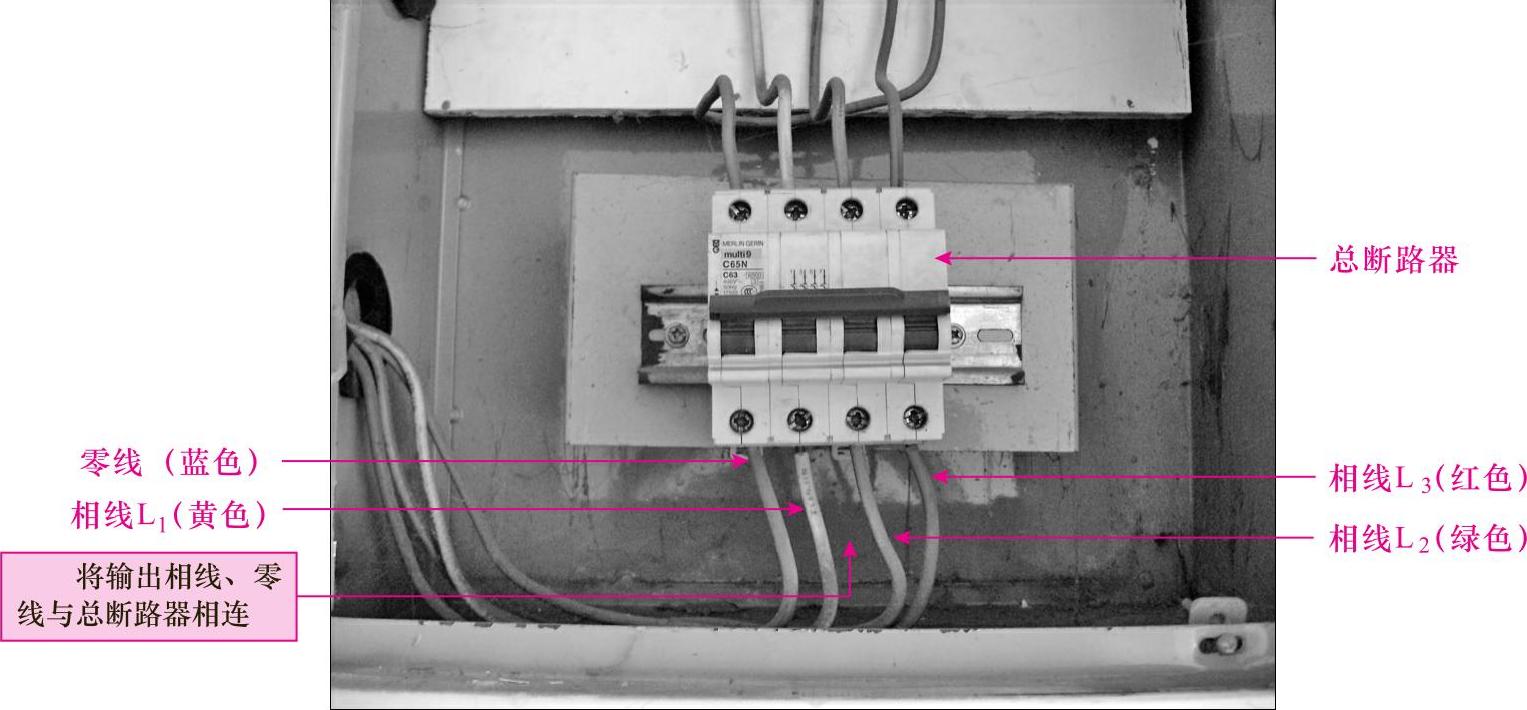

接下来将输出的三相供电线缆与总断路器进行连接，按照标识将相线（L₁、L₂、L₃）、零线（N）连接到断路器中，并拧紧固定螺钉，如图8-41所示。

图8-41 输出线路的连接

图解演示

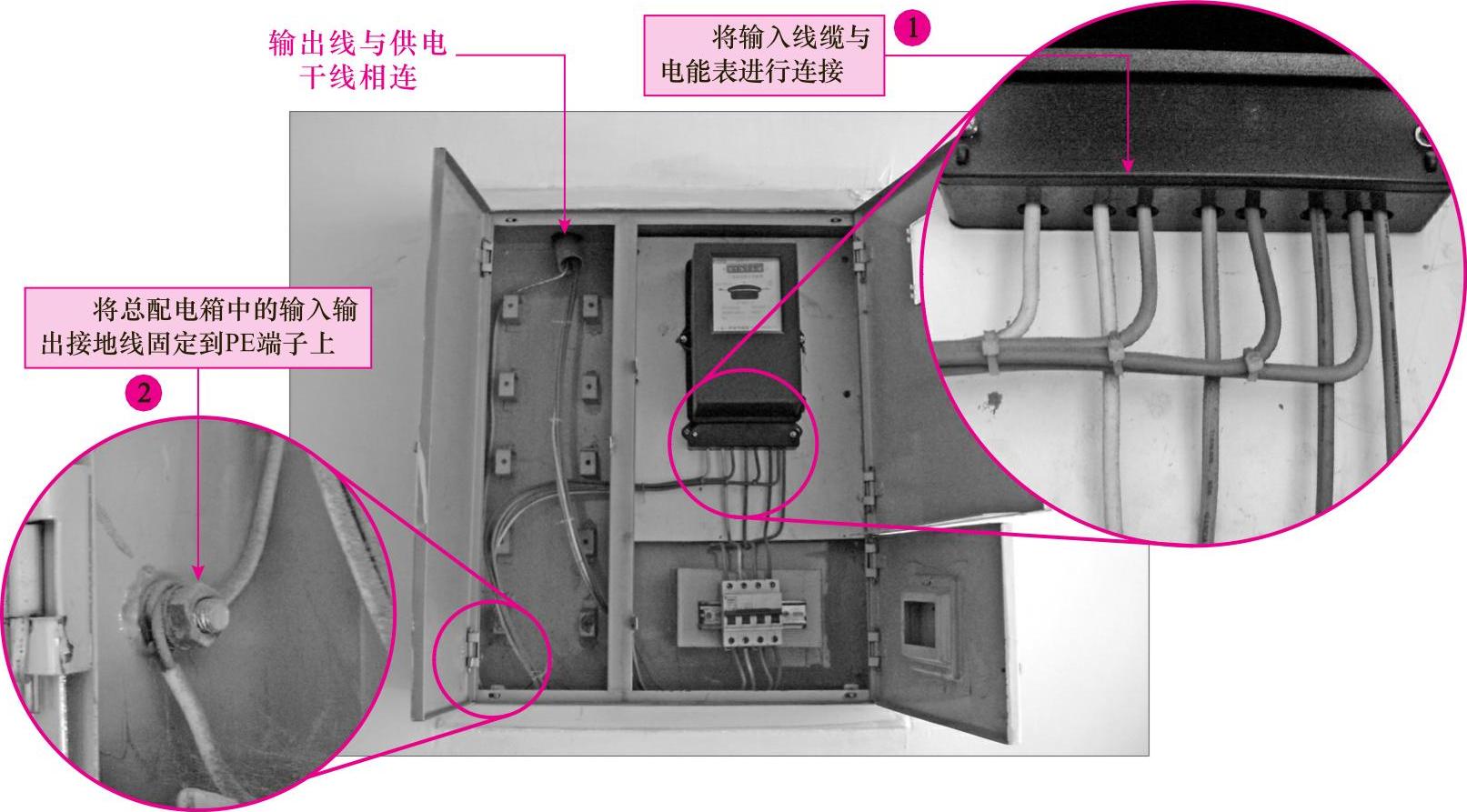

连接电能表时，要注意电能表上的标识，将相线（L₁、L₂、L₃）和零线（蓝色）连接到电能表的输入端，如图8-42所示。接线处一定要固定良好，以免产生电火花引起火灾等危险情况。配电箱内的供电线缆连接好后，将输入和输出的接地线固定到PE线端子上。

图8-42 输入线路以及接地线的连接

相关资料

总配电箱的输入线缆暂时不要与入楼干线相连，待整栋楼供配电系统安装完成后，再进行连接。

3.楼层配电箱的安装

（1）配电箱的固定

图解演示

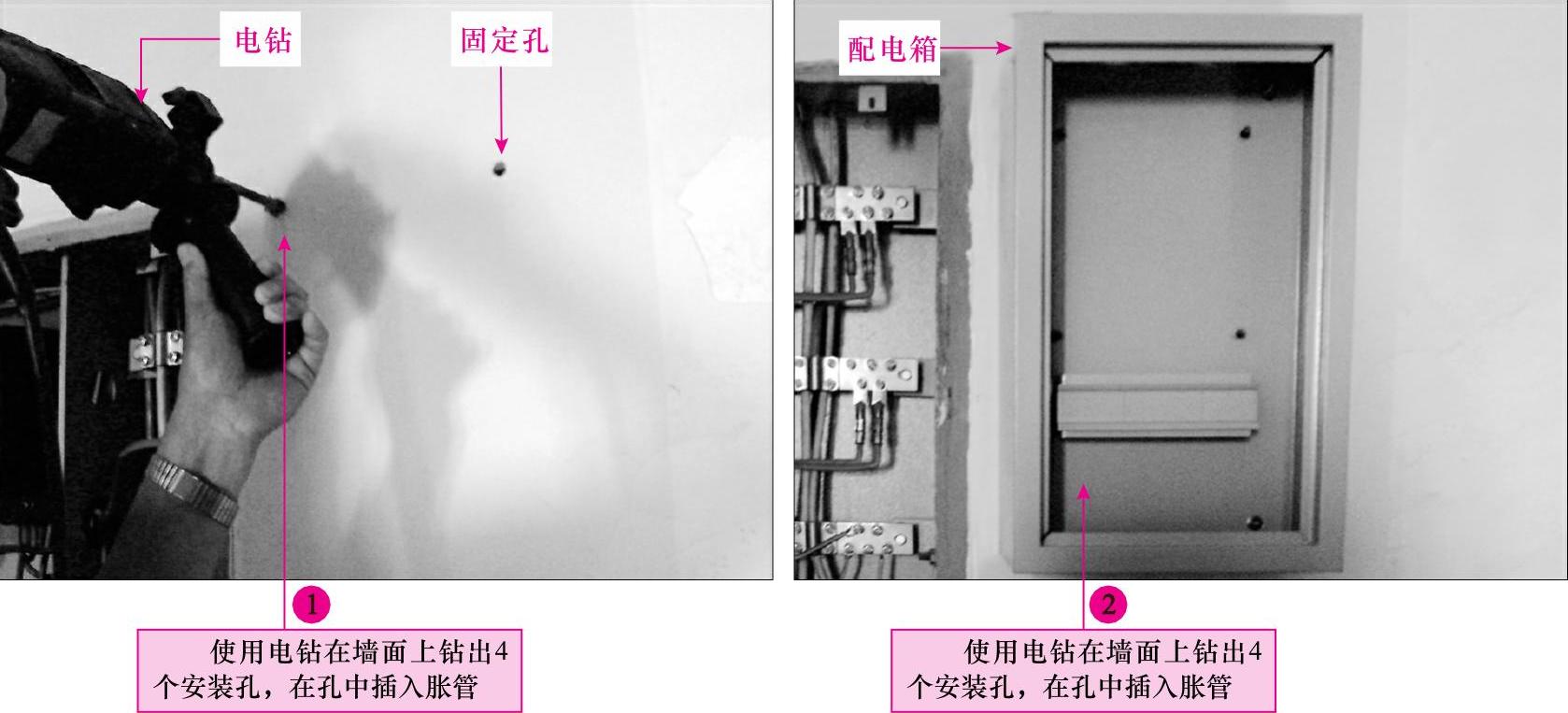

在安装配电箱的墙面上，使用电钻钻出4个安装孔，安装孔的位置要与配电箱安装孔相对应，在安装孔中插入胀管，使用固定螺钉将配电箱固定在安装墙面上，如图8-43所示。

图8-43 配电箱的固定

（2）电能表和总断路器的安装

图解演示

将电能表和总断路器固定到配电箱中，按照提示连接好电能表与总断路器之间的线缆，再连接好总断路器输出的线缆，如图8-44所示。提醒：固定、连接操作之前，要确定断路器处于断开状态。

图8-44 固定并连接电能表和总断路器

（3）板槽的安装和固定

图解演示

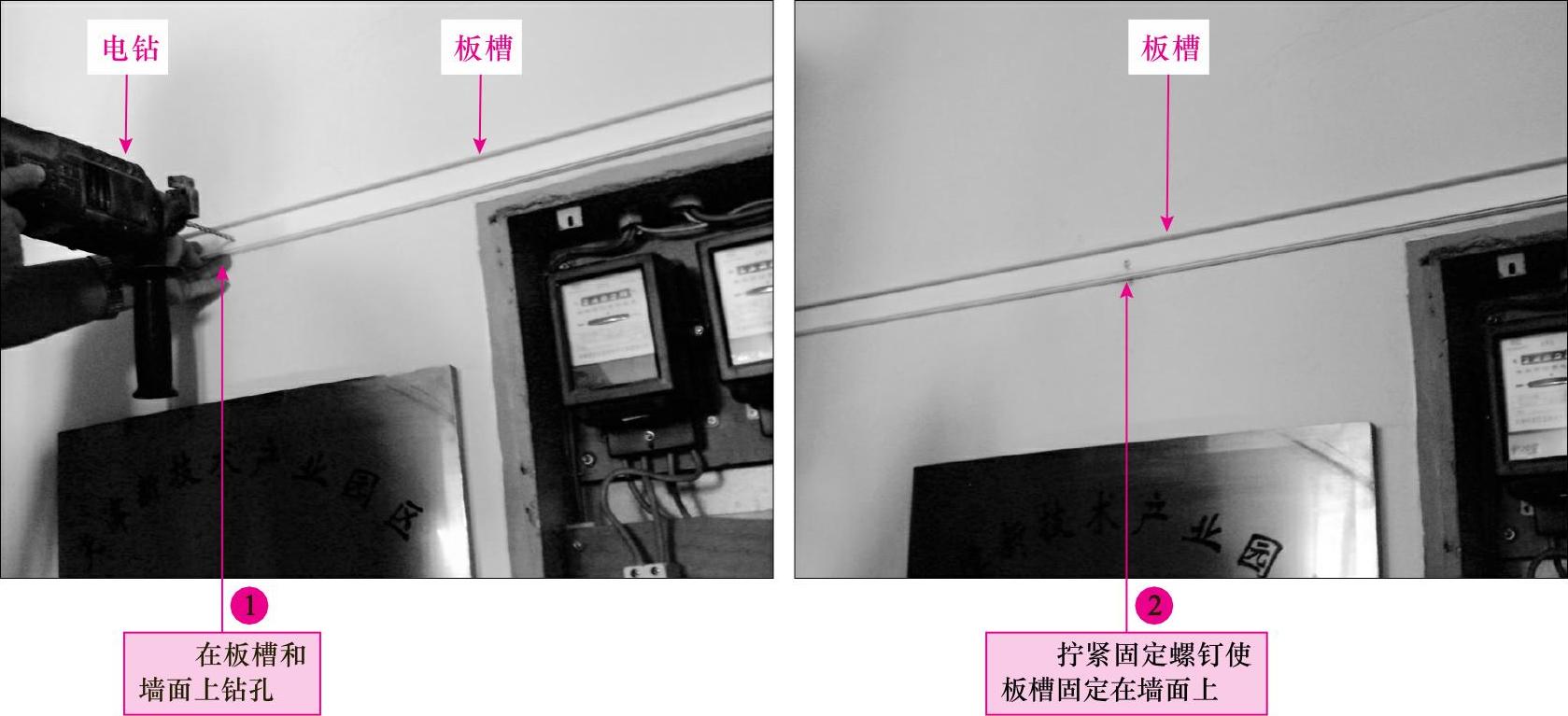

从配电箱上端引出明敷导线的板槽，并使用电钻工具在板槽和墙面上钻孔，再使用固定螺钉将板槽固定在墙壁上，如图8-45所示。

图8-45 安装板槽并进行固定

（4）打穿墙孔并穿入导线

图解演示

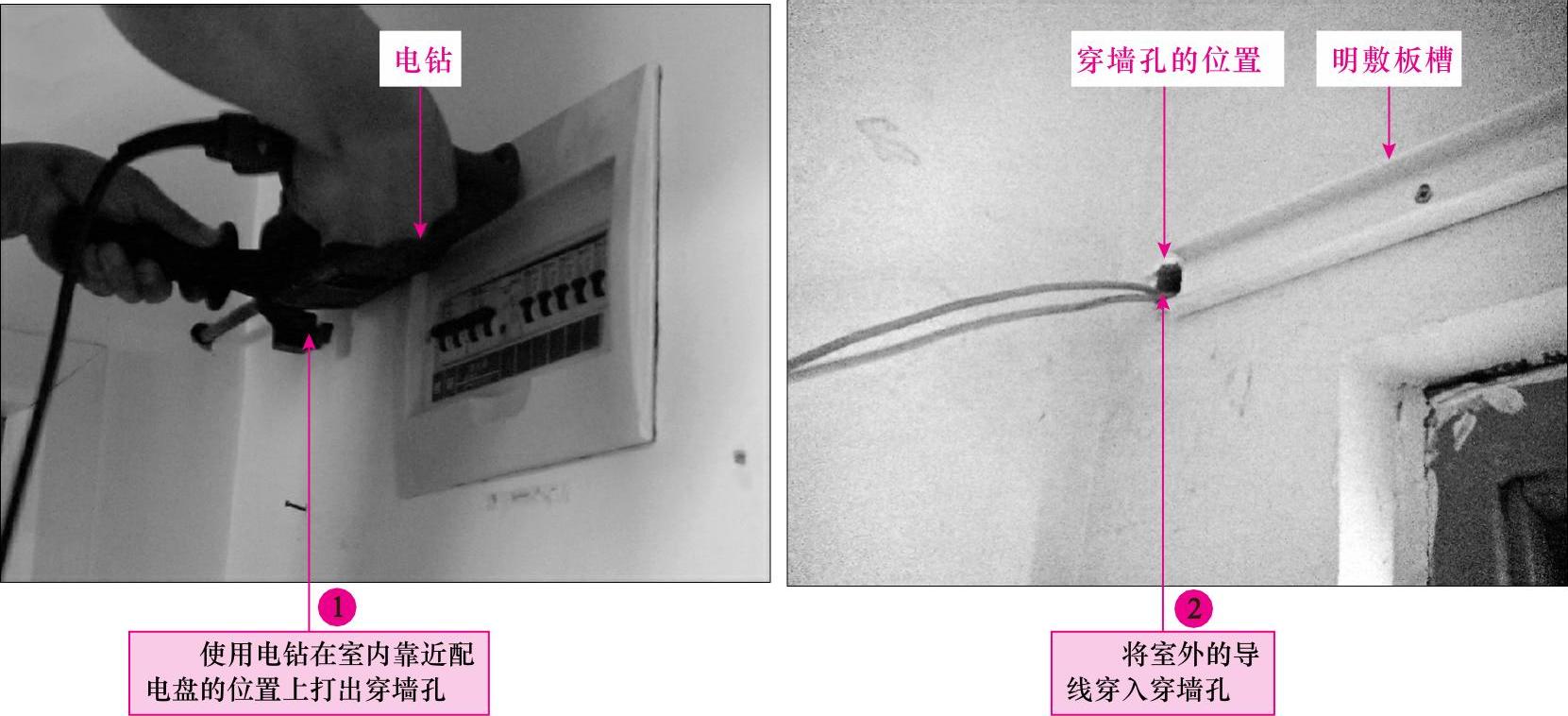

板槽固定好后，使用电钻在墙壁上打穿墙孔，穿墙孔的位置要和明敷板槽齐平，穿墙孔打穿完毕后，再将室外的导线（断路器输出端的导线）穿入穿墙孔，引入室内，如图8-46所示。

图8-46 打孔并将导线引入室内

（5）电能表输入线的连接

图解演示

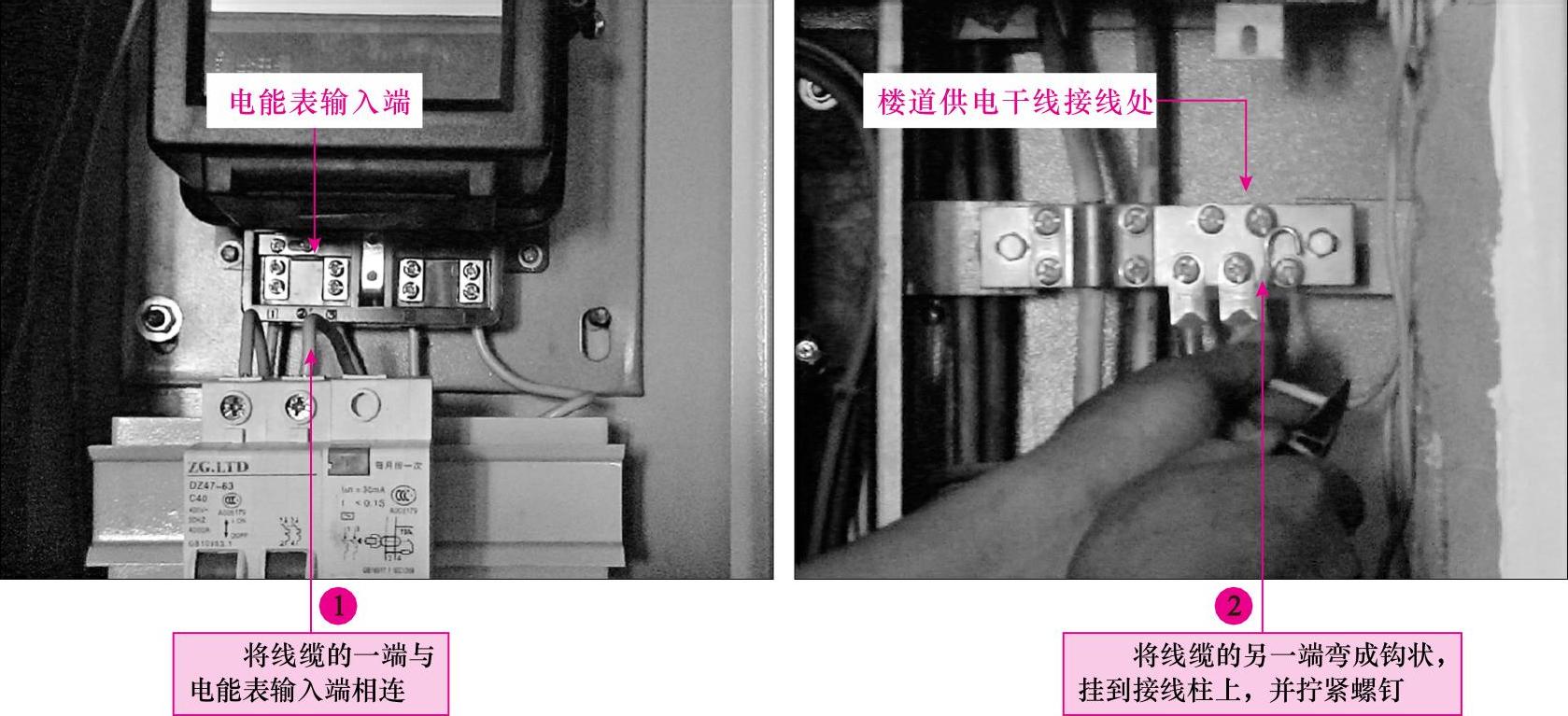

将相线和零线连接到电能表的输入端上，并拧紧固定螺钉，保证连接牢固，如图8-47所示。接着将地线固定在配线箱的外壳上，并拧紧固定螺钉。然后将电能表输入线（相线和零线）与楼道接线处的供电端进行连接。

图8-47 电能表输入线的连接

相关资料

在进行线路连接的整个过程中，应注意手或钳子尽量不要碰触到接线柱的触片及导线的裸露处，避免造成触电事故。良好的安全避电习惯是每一位电工操作人员必须具备的基本素质，也是为自己负责的行为表现。

4.配电盘的安装

（1）配电盘的安装

图解演示

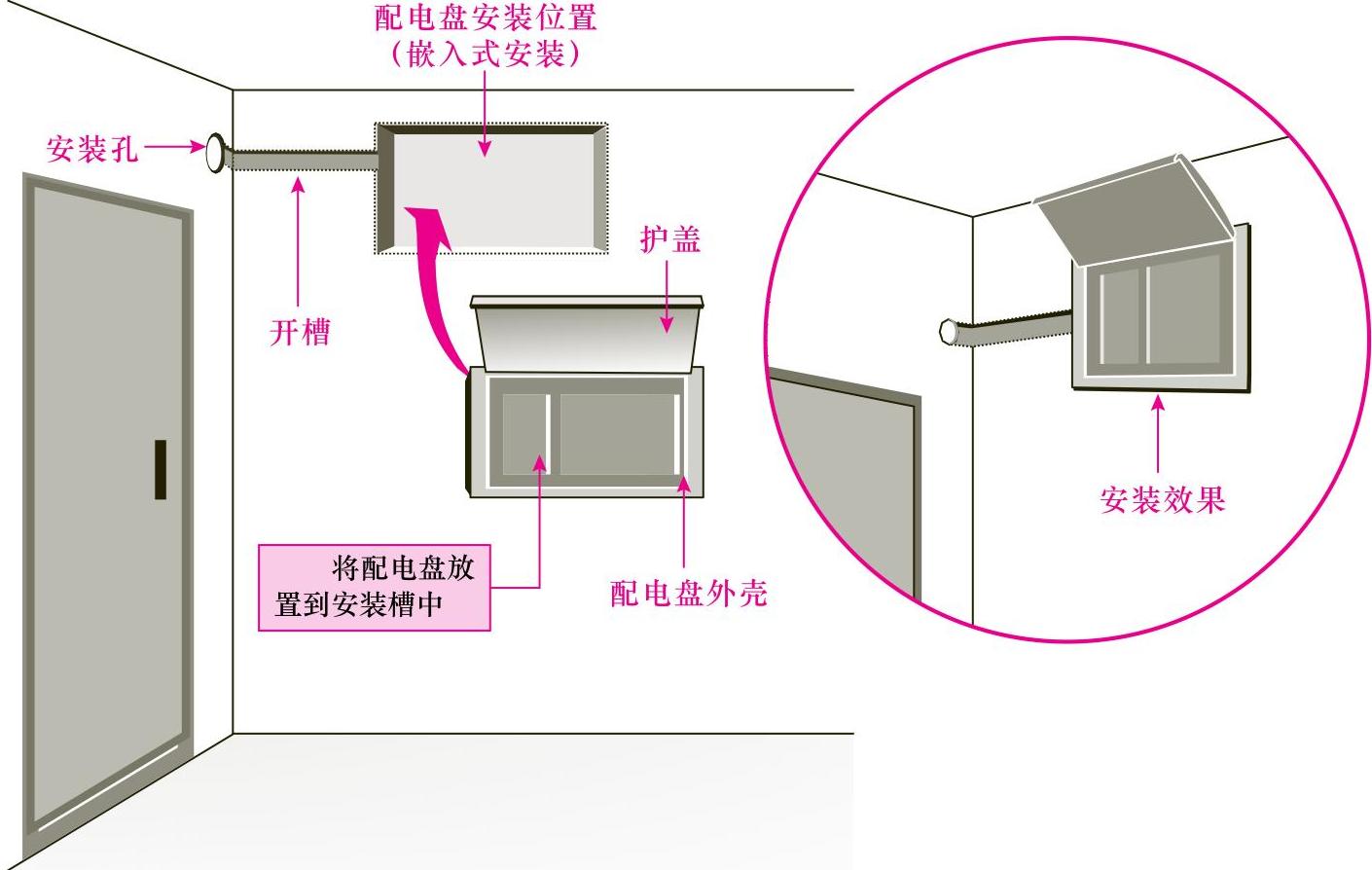

室内管路敷设好后，先将室外线缆引到室内配电盘处，再将配电盘放置到事先开凿出的凹槽中，如图8-48所示。

图8-48 配电盘的安装

（2）支路断路器的安装和连接

图解演示

将支路断路器安装到配电盘内部的支撑板上，然后将室外送来的线缆接到总断路器（双进双出）上，并拧紧螺钉，然后使用跨接连接法将相线与其他断路器相连，零线直接连接到零线分配接线柱上，地线连接到地线分配接线柱上即可，如图8-49所示。

图8-49 支路断路器的安装和连接

提示说明

零线分配接线柱必须与配电盘金属外壳绝缘，而接地分配接线柱必须与配电盘金属外壳做好电气连接。零线分配接线柱和接地分配接线柱的个数应比支路个数多，以便以后扩展支路时使用。

（3）支路线路的连接

图解演示

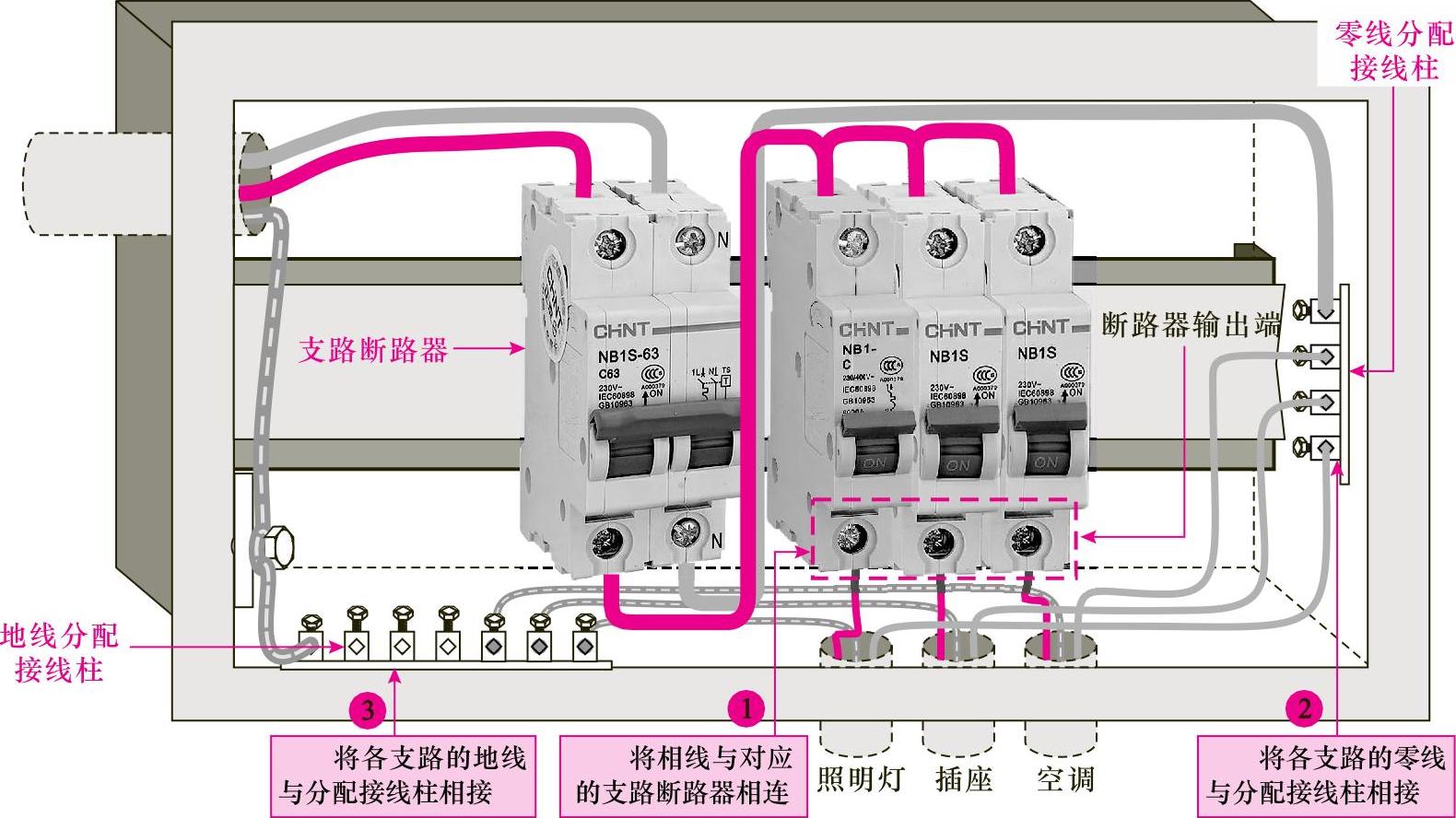

接下来使用支路用线缆（4mm²）进行连接，如图8-50所示，将不同支路的相线分别与其对应的支路断路器输出端进行连接，并拧紧固定螺钉。将护管中的零线分别接到零线分配接线柱上，将护管中的地线分别接到地线分配接线柱上。

图8-50 支路线路的连接
