供配电系统的结构形式分析

2023-06-24 理论教育版权反馈

【摘要】：应用在不同环境下的供配电系统，其采用的设备、电气部件和线路结构也会不同。图8-3所示为典型的高压供配电系统。

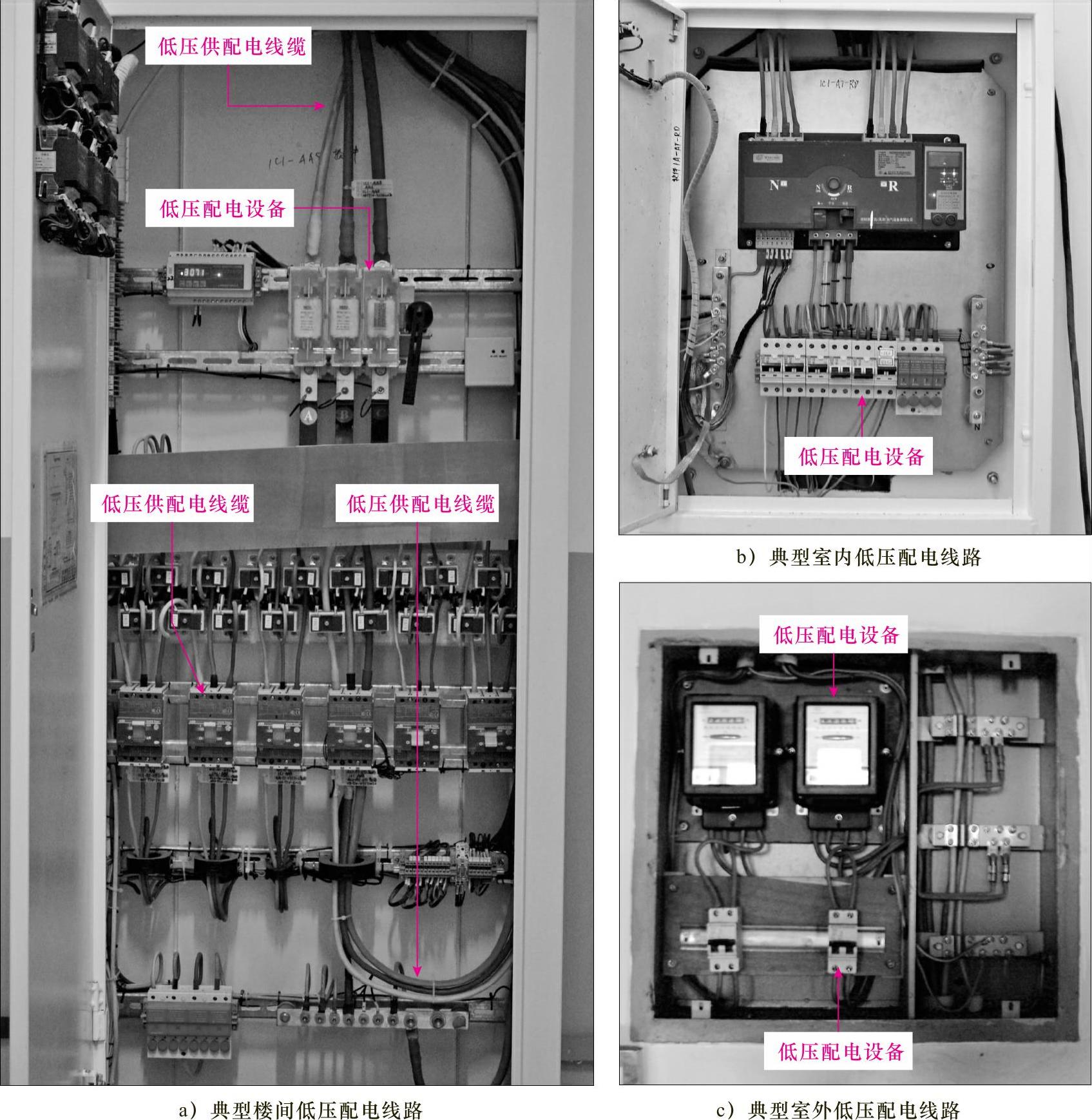

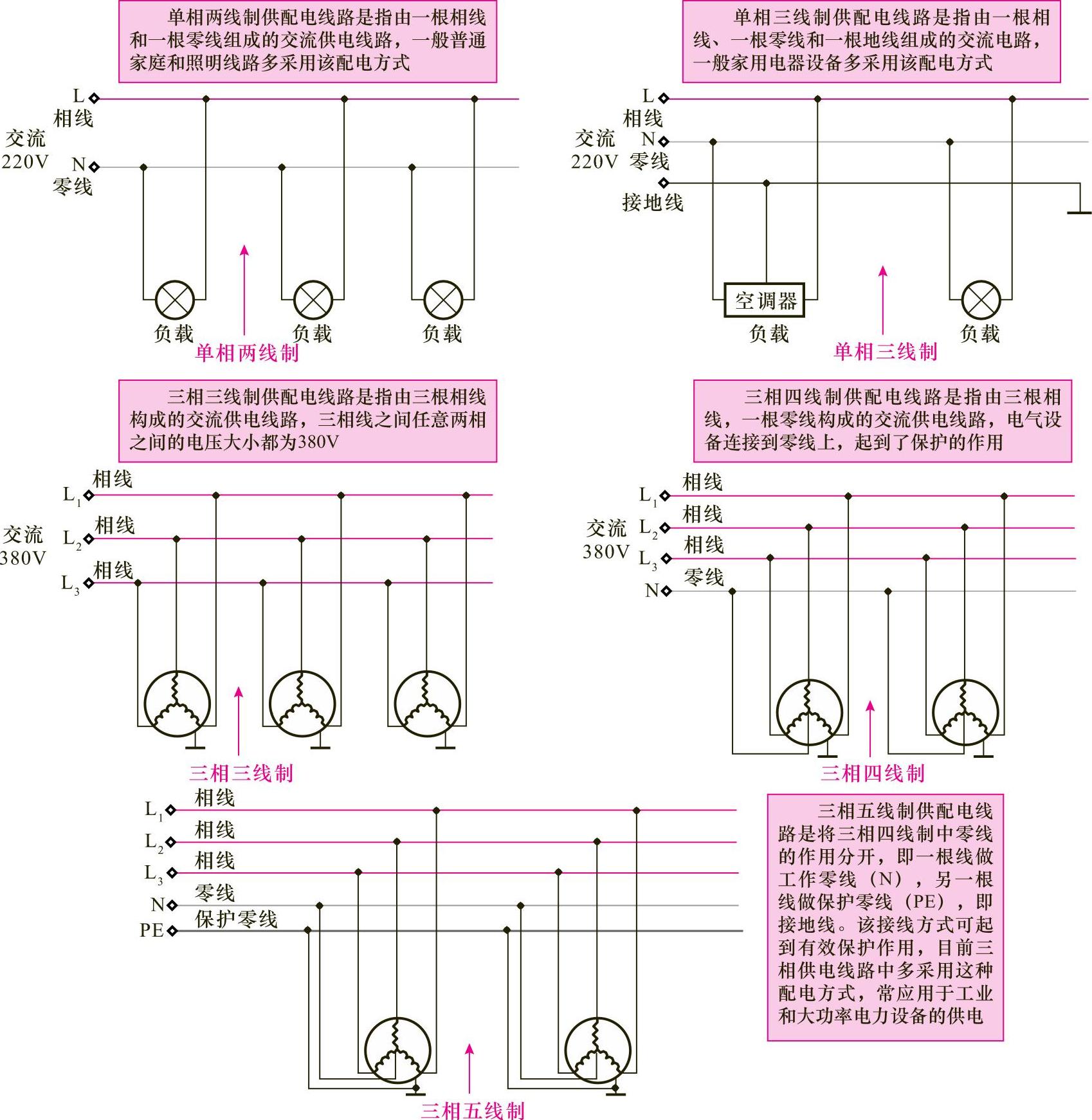

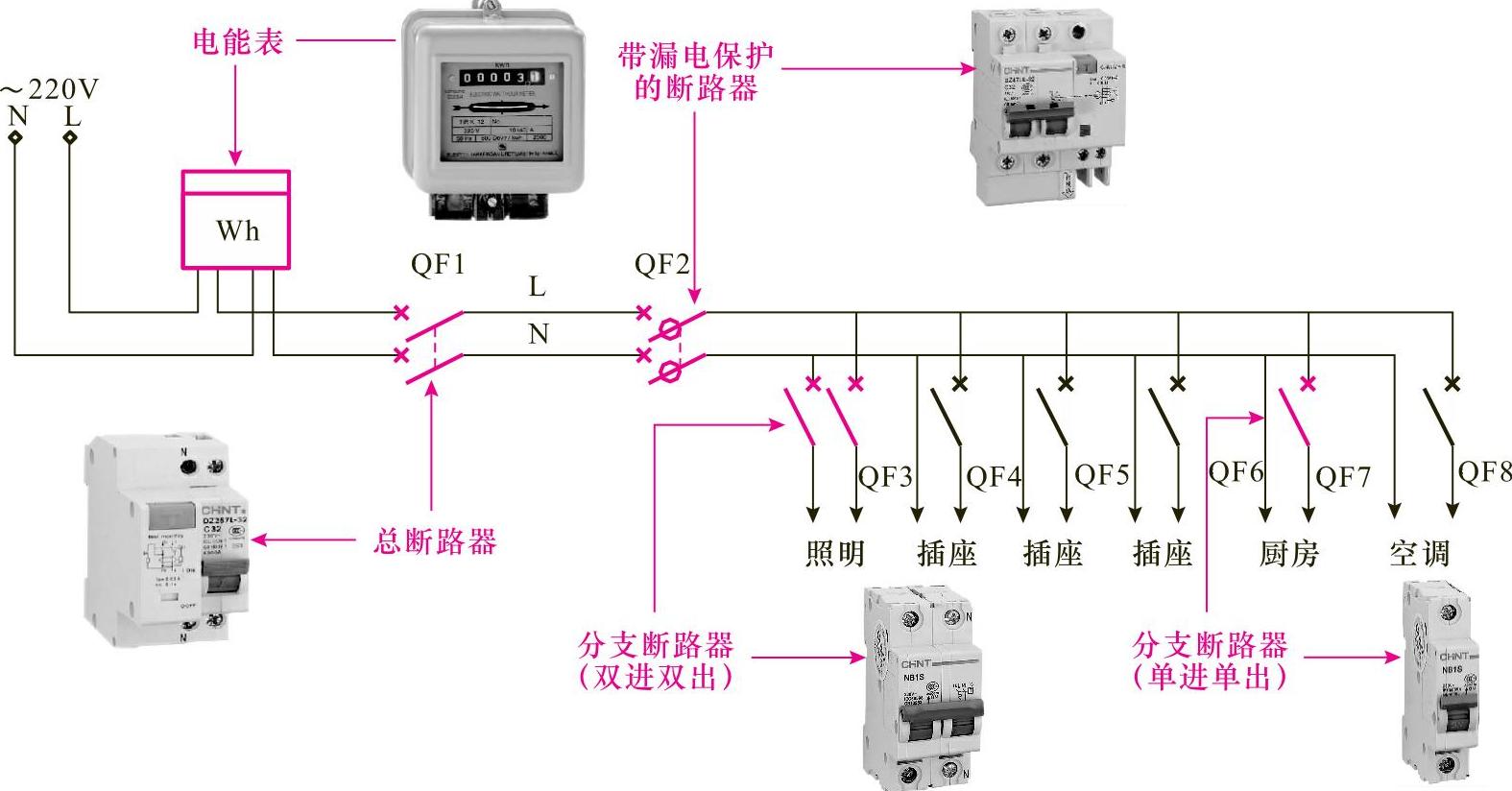

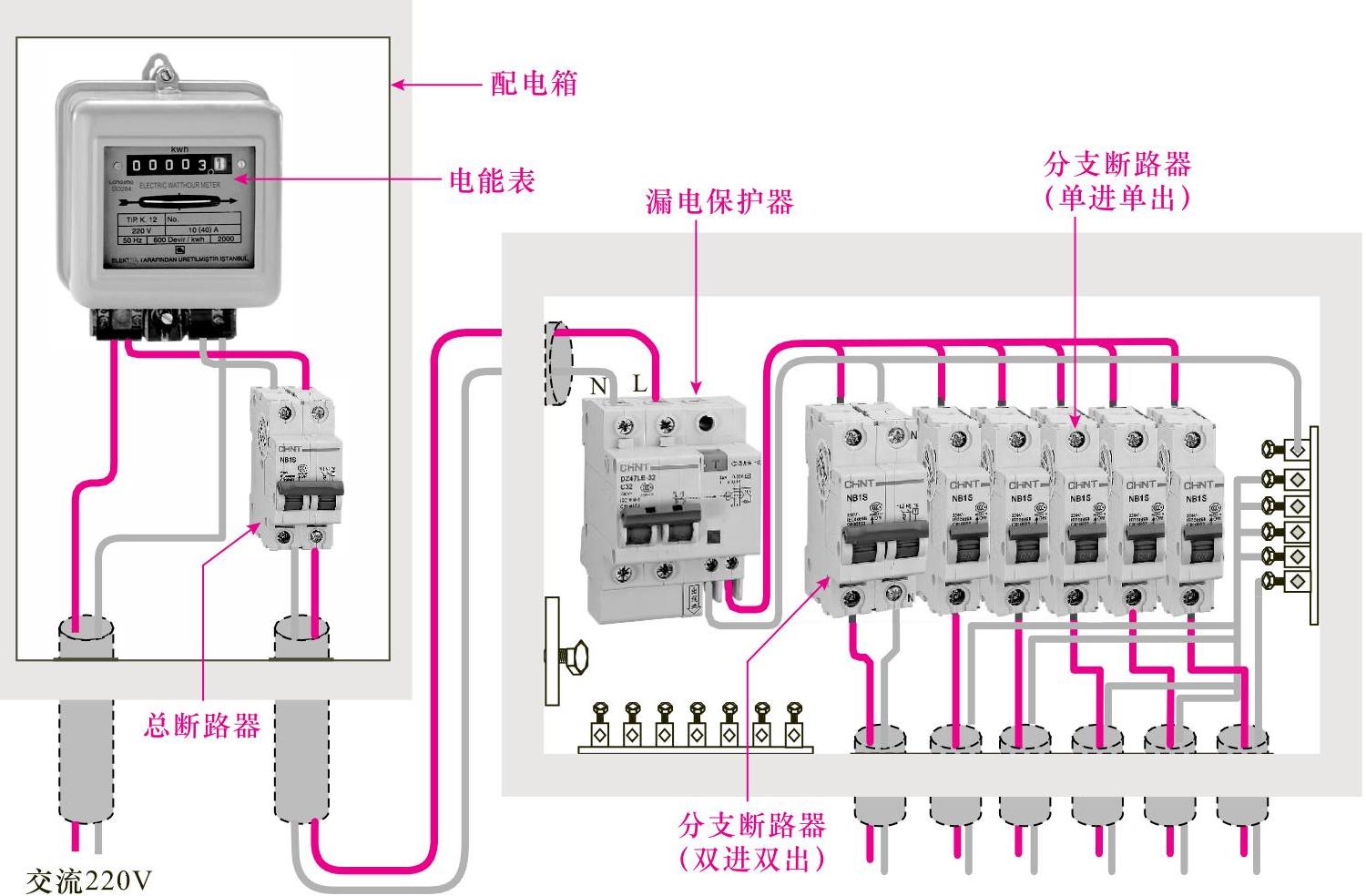

供配电系统有超高压、高压和低压之分，超高压用于远距离电力输送，高压供配电系统主要为市内大区域进行配电，保证各区域用电稳定、可靠；而低压供配电系统主要为小区域进行配电，如小区、楼宇等，保证区域内用电平衡、安全、稳定。应用在不同环境下的供配电系统，其采用的设备、电气部件和线路结构也会不同。

1.高压供配电线路

图解演示

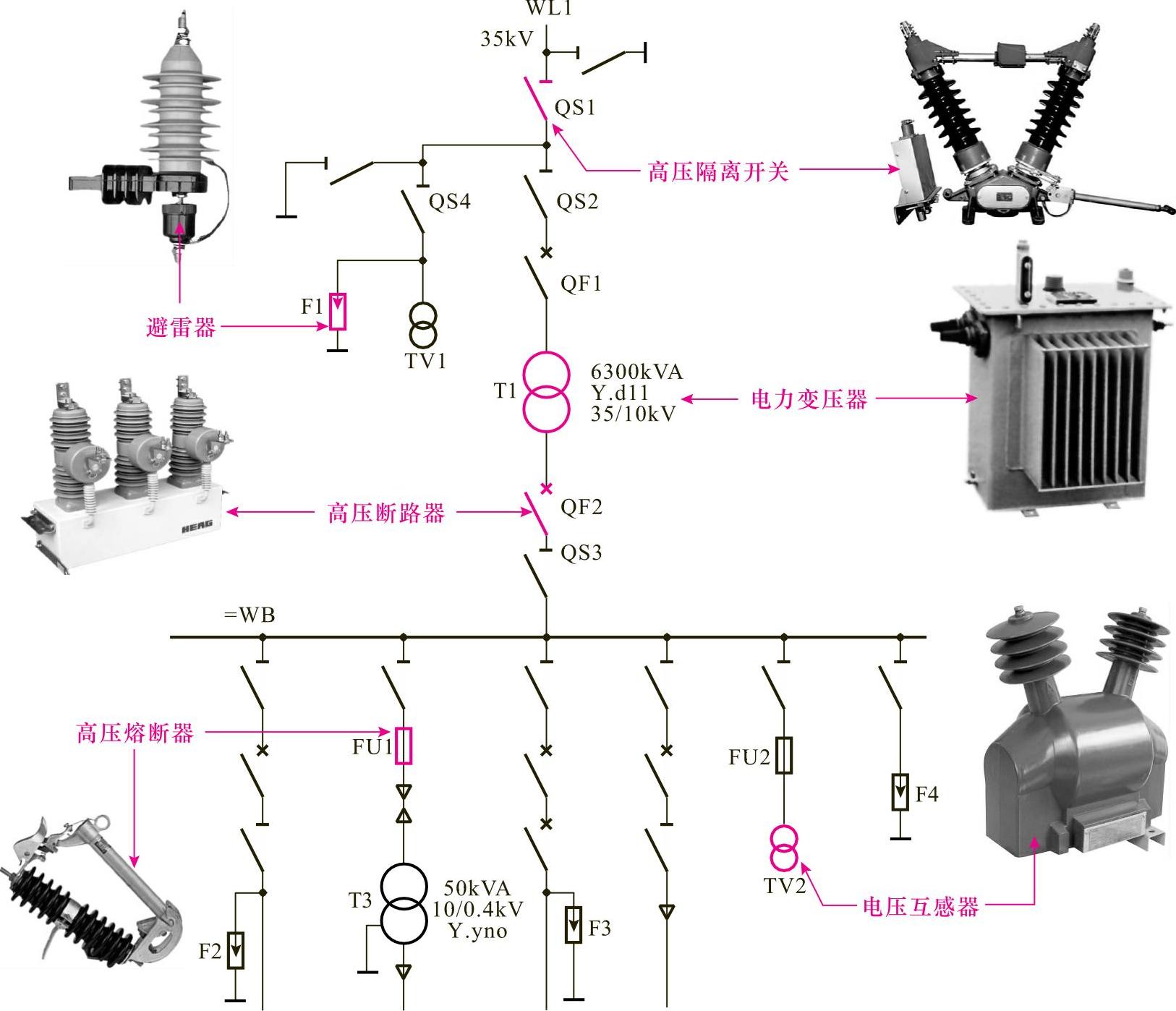

区域内的高压供配电系统多采用6～10kV的供电和配电线路及设备，主要实现将电力系统中的35～110kV的供电电源电压下降为6～10kV的高压配电电压，并供给高压配电所、车间变电所和高压用电设备等。图8-3所示为典型的高压供配电系统。

图8-3 典型的高压供配电线路

相关资料

电能从发电站到用户要经过多级电压的变化。500～1000kV的超高压用于远距离传输；100～500kV的高压用于中距离传输；35～100kV的高压用于区间传输和分配；6～35kV的高压用于近距离传输和分配；6kV以下的高压用于电力分配。

图解演示

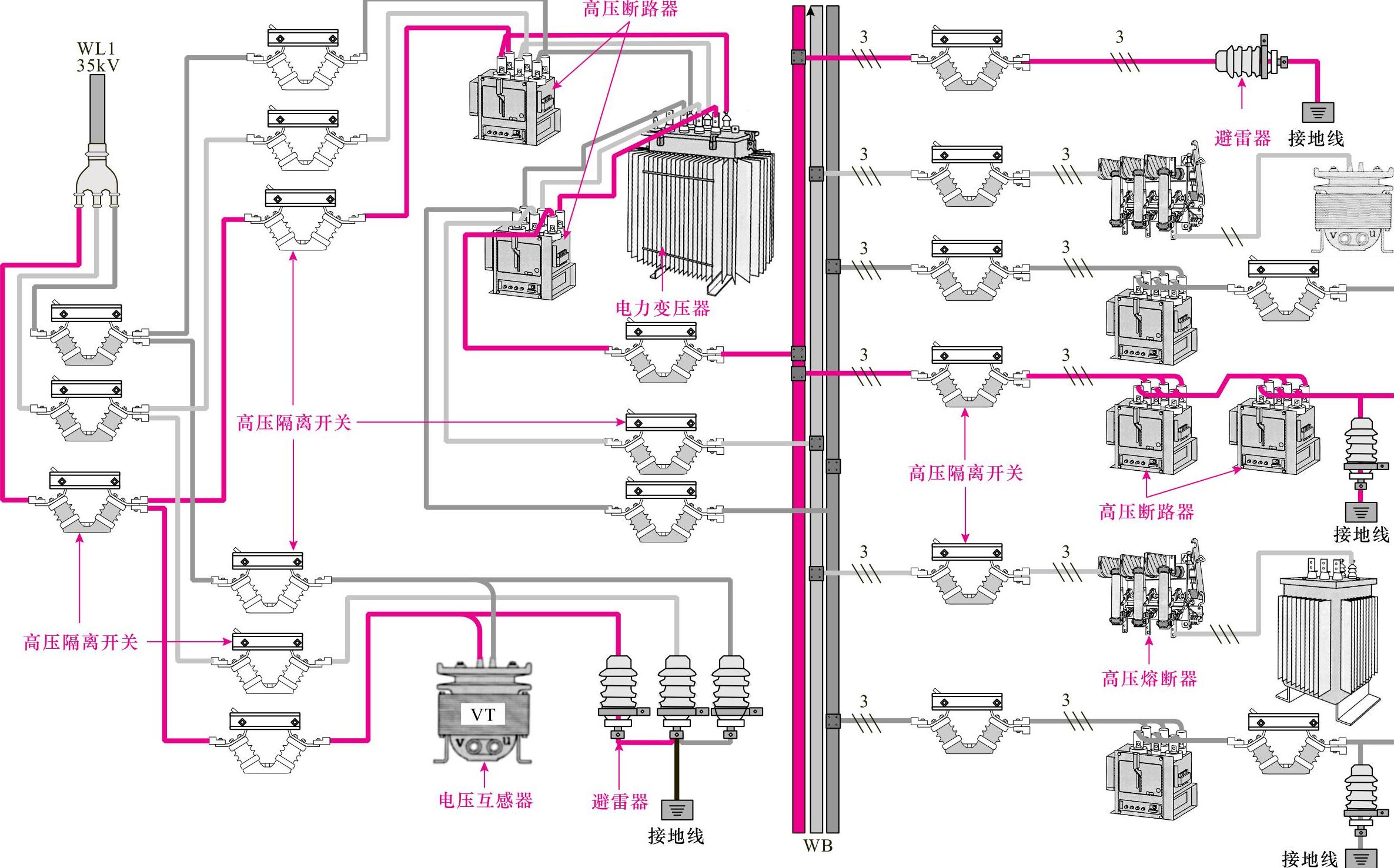

高压供配电系统是将发电厂输出的高压电进行传输、分配和降压后输出，并使其作为各种低压供配电线路的电能来源。图8-4所示为典型的高压供配电线路的主要部件及实物连接图。从发电厂到用户的传输距离很长，而且需要经过多次变换，超高压电源需要经多次变换和传输变成低压后才能到达用户。

图8-4 典型的高压供配电线路的主要部件及实物连接图

图解演示

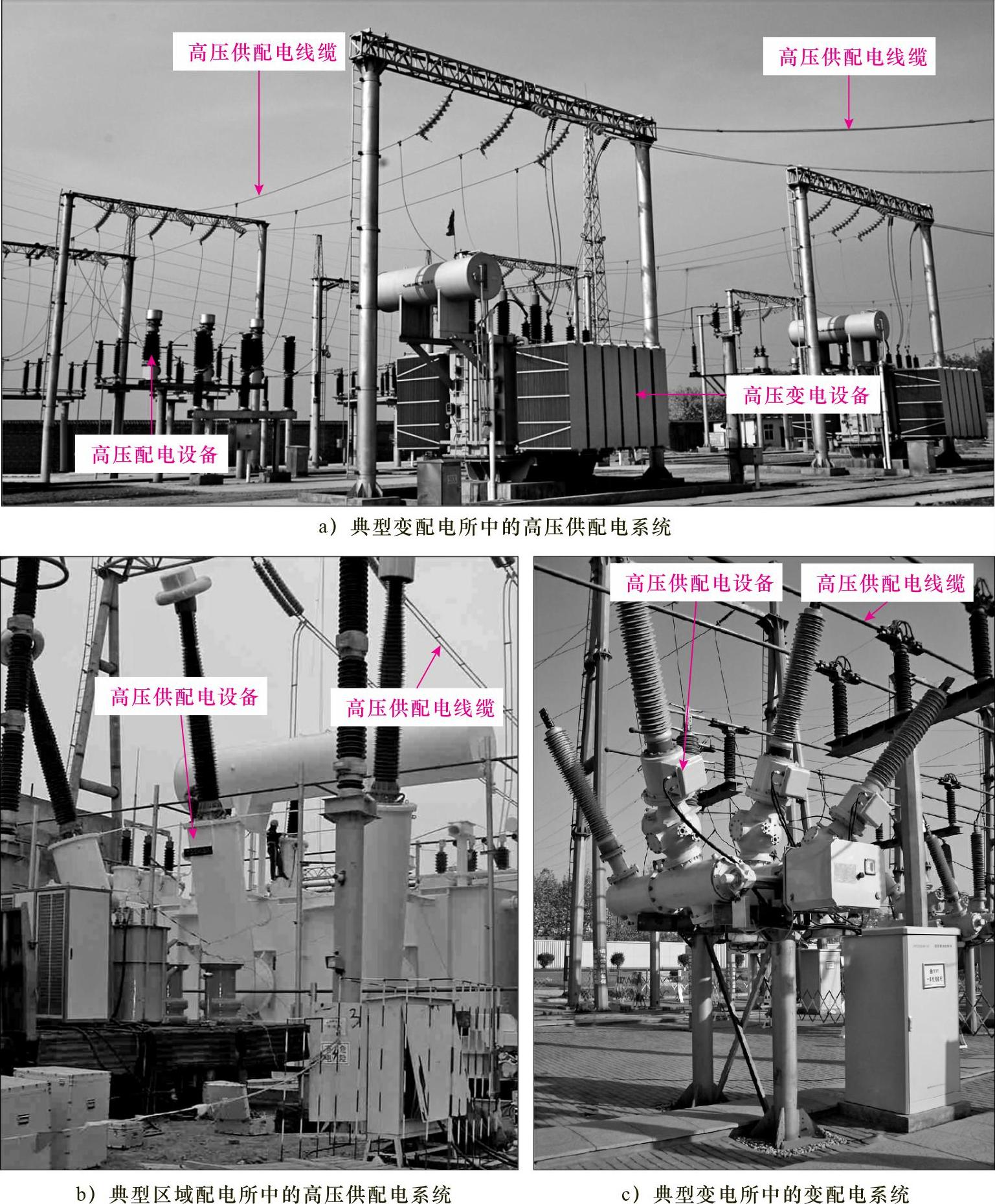

超高压供配电系统应用于远距离电力传输、变换和分配的场所，如常见的高压架空线路、高压变电所、6～10kV的高压供配电站则用于车间或楼宇变电所等，如图8-5所示。

图8-5 高压供配电线路的基本应用

提示说明

一般为了降低电能在传输过程中的损耗，在跨省、市远距离电力传输系统中，采用超高压或高压（＞100kV），在中短距离的电力传输系统中采用较高的电压（＞35kV），在近距离的高压向低压分配和传输中采用基本高压电（＜10kV），因而从发电厂或水电站输出电能到分配到各低压配电线路中的过程，即是高压或超高压电的供应、传输、分配的过程，在这个过程中需要一些传输、变换、开关和控制装置。
