1.室内照明线路控制开关的安装

室内照明线路常用的控制开关主要有单控开关和多控开关。

（1）单控开关的安装方法

图解演示

首先对单控开关进行安装，安装时应根据其安装形式和设计安装要求，对其进行安装，如图7-40所示。对单控开关进行的安装时要将室内总断路器断开，防止触电。

图7-40 单控开关照明线路的安装示意图

图解演示

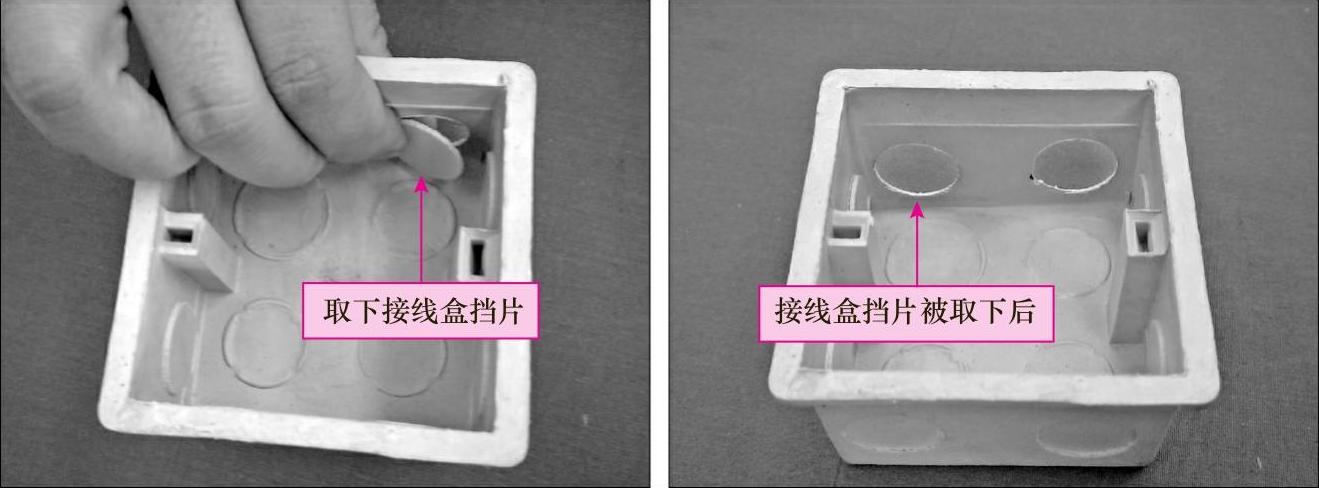

根据布线时预留的照明支路导线端子的位置，将接线盒的挡片取下，如图7-41所示。

图7-41 取下挡片

图解演示

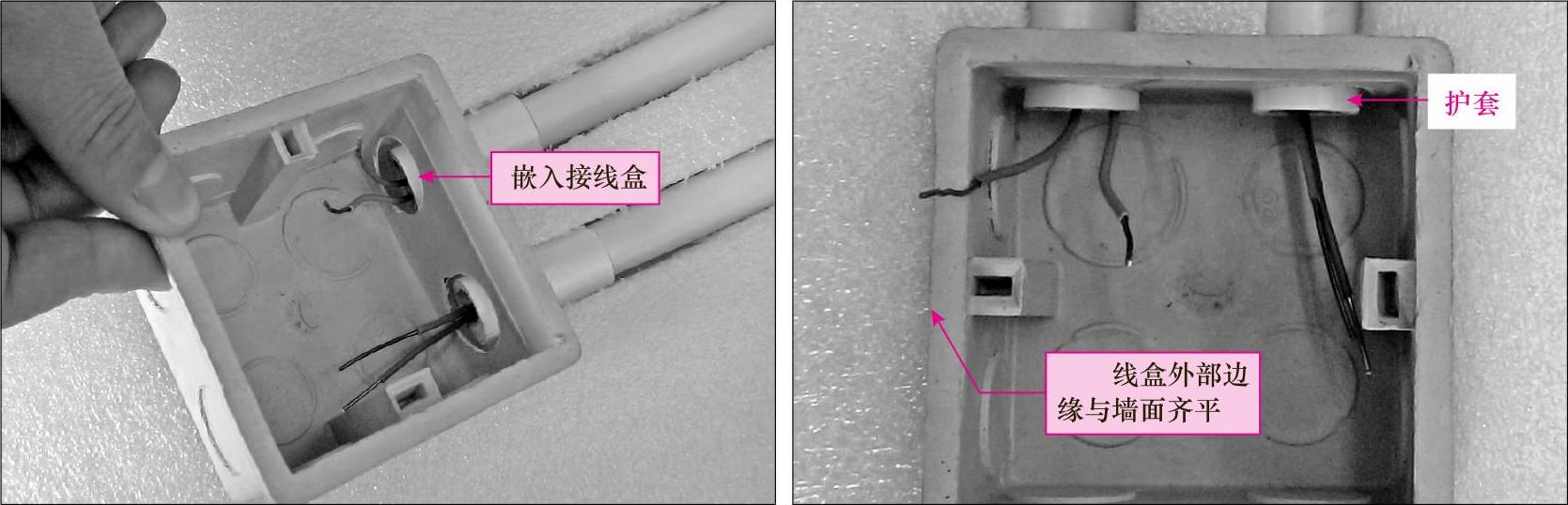

接下来，再将接线盒嵌入到墙的开槽中，如图7-42所示，嵌入时要注意接线盒不允许出现歪斜，在嵌入时，要将接线盒的外部边缘处与墙面保持齐平。

按要求将接线盒嵌入墙内后，再使用水泥沙浆填充接线盒与墙之间的多余空隙。使用一字螺钉旋具分别将开关两侧的护板卡扣撬开，将护板取下，如图7-43所示。

图7-42 嵌入接线盒

图7-43 取下单控开关两侧护板

提示说明

检查单控开关是否处于关闭状态，如果单控开关处于开启状态，则要将单控开关拨动至关闭状态，如图7-44所示。

图7-44 拨动单控开关至关闭状态

图解演示

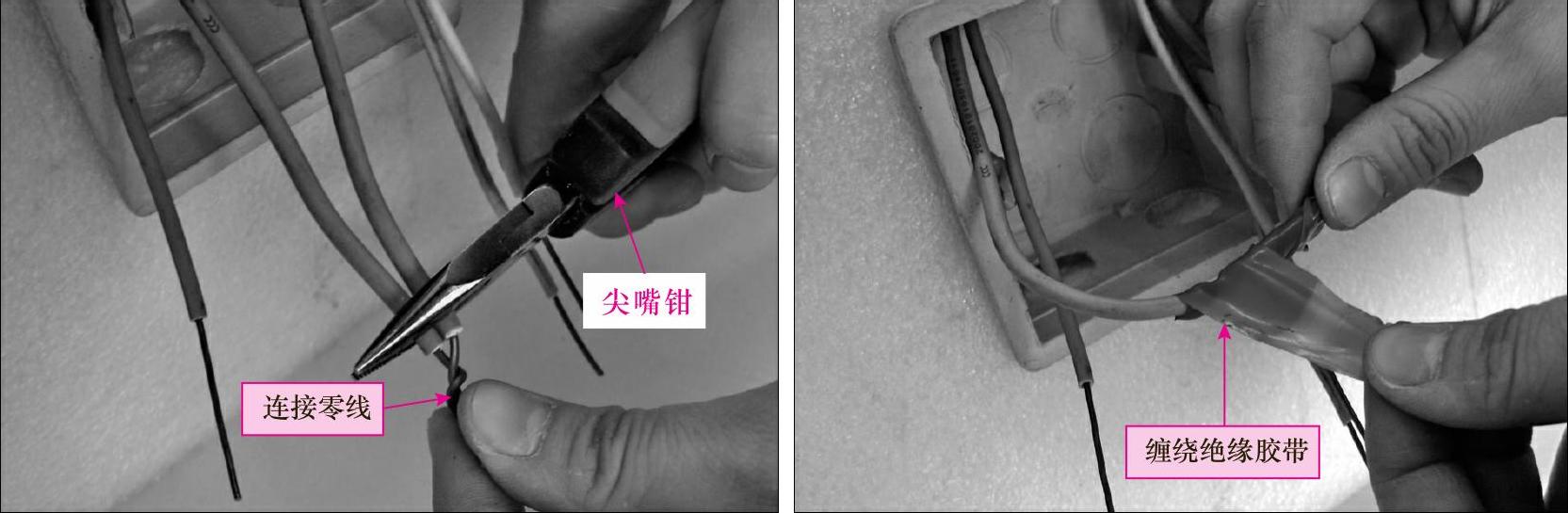

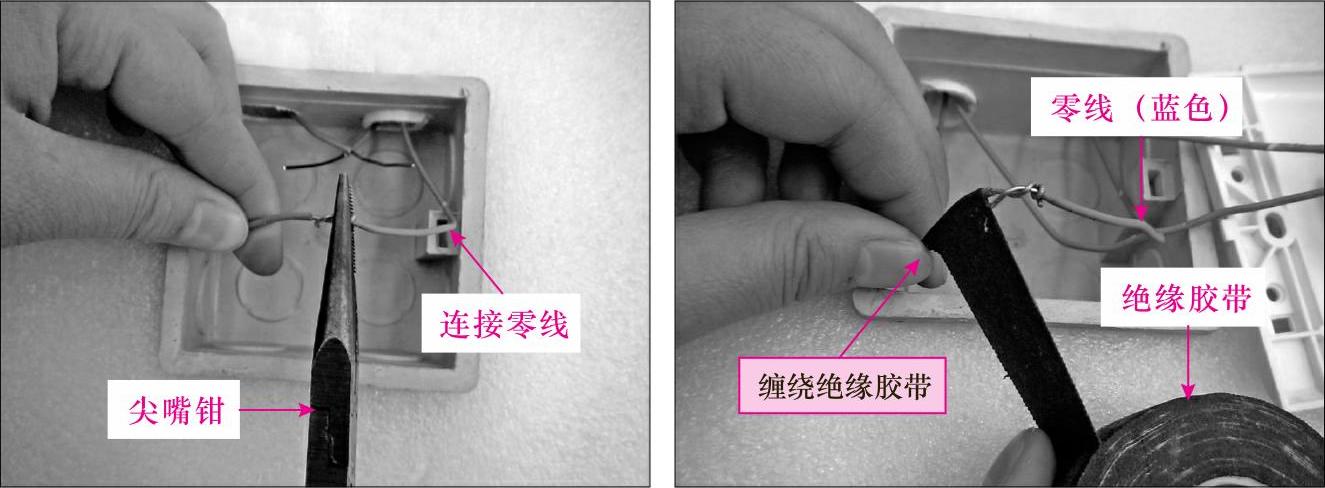

此时，单控开关的准备工作便已经完成。然后再将接线盒中的电源供电及照明灯的零线（蓝色）进行连接，由于照明灯具的连接线均使用硬铜线，因此，在连接零线时需要借助尖嘴钳进行连接，并使用绝缘胶带对其进行绝缘处理，如图7-45所示。

图7-45 连接零线并进行绝缘处理

图解演示

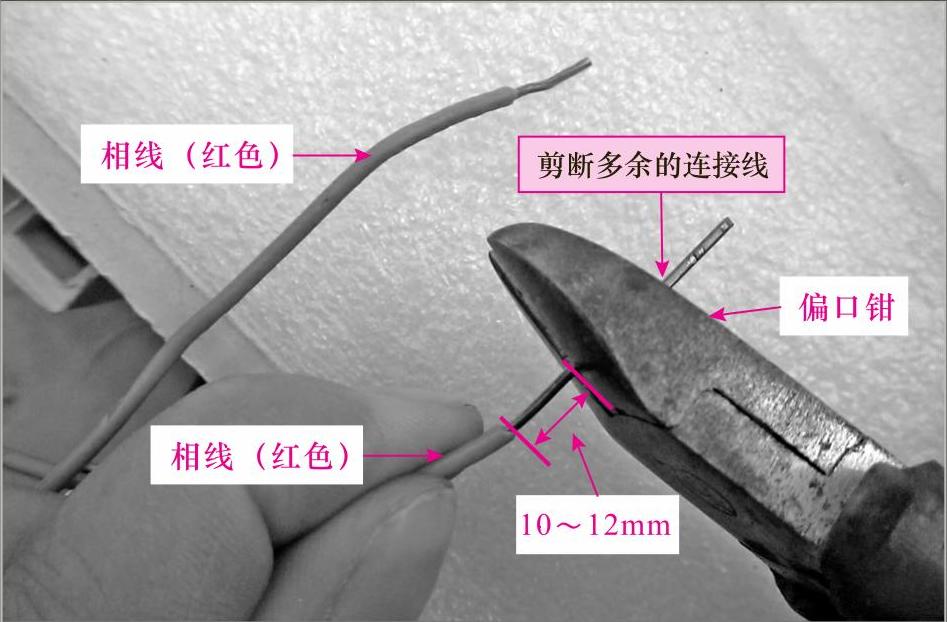

由于在布线时，预留出的接线端子长于开关连接的标准长度，因此需要使用偏口钳将多余的连接线剪断，预留长度应当为10～12mm，如图7-46所示。

图7-46 剪断多余的连接线

图解演示

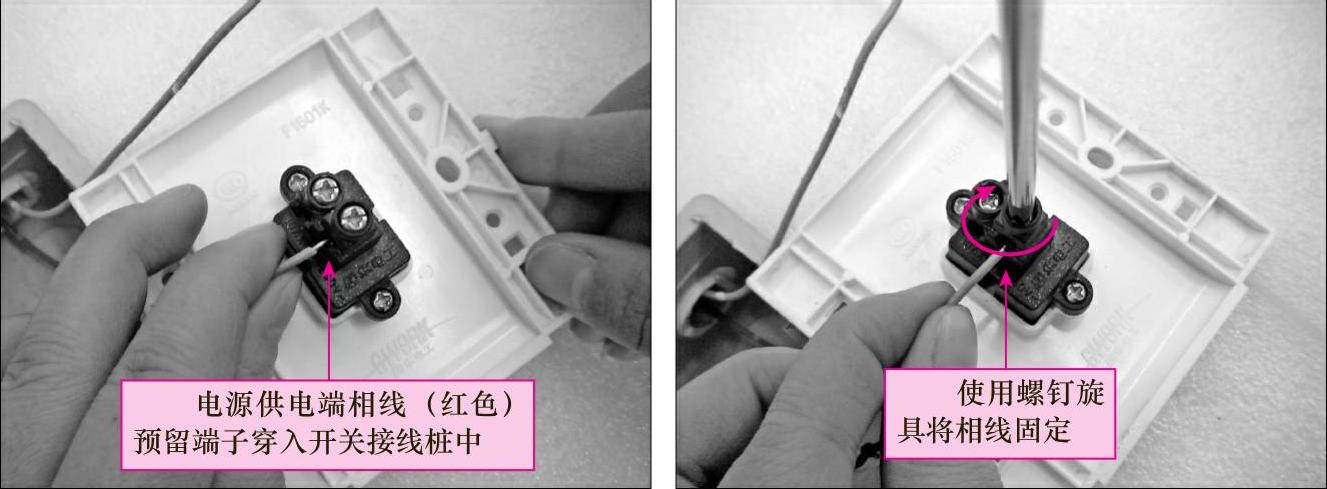

连接开关与电源供电端相线（红色）预留端子，即将电源供电端相线（红色）的预留端子穿入开关其中一根接线桩中，穿入后，选择合适的十字螺钉旋具拧紧开关接线柱处的固定螺钉，如图7-47所示。

图7-47 连接电源供电端相线

图解演示

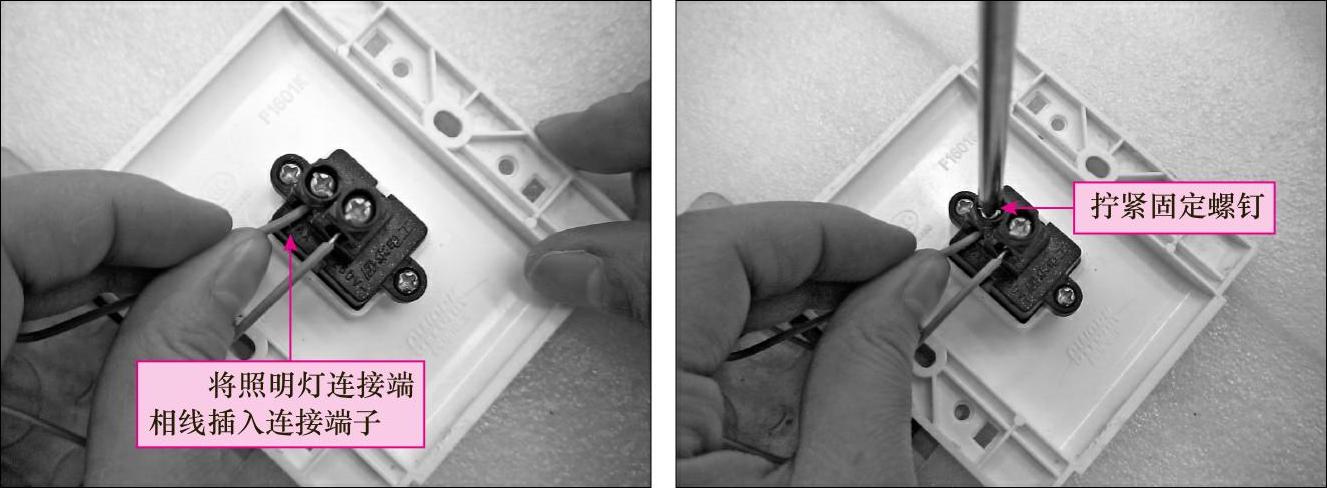

接下来，再将照明灯连接端的相线（红色）插入到开关的另一个相线连接端子中，用十字螺钉旋具拧紧相线连接端子处的紧固螺钉，如图7-48所示。

图7-48 连接照明灯相线

图解演示

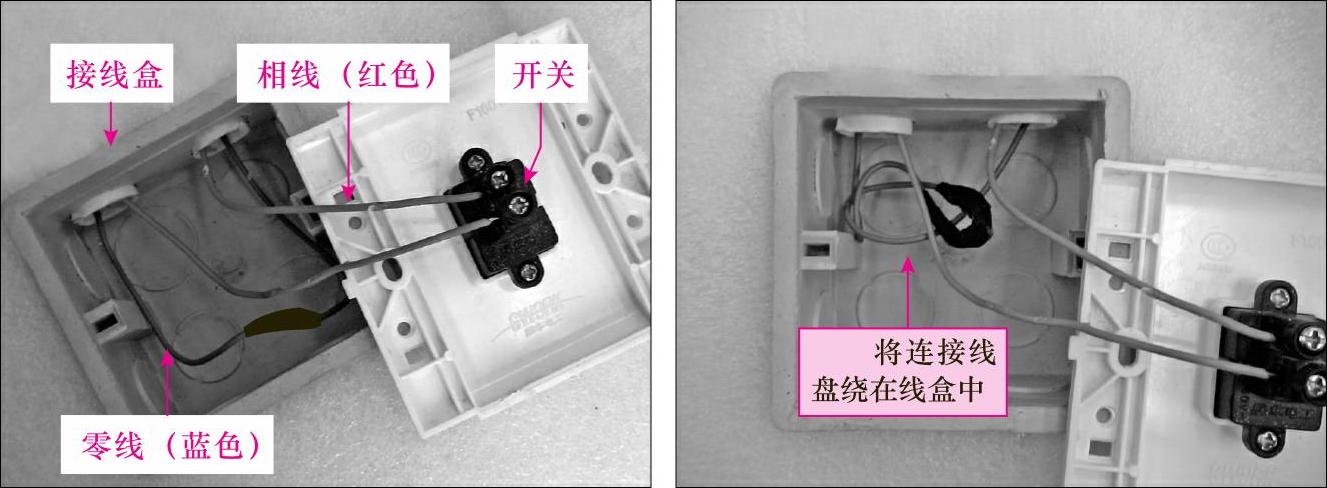

至此，开关的相线（红色）连接部分连接便已经完成，为了在以后的使用过程中方便对开关进行维修及更换，因此，通常会预留比较长的连接端子。因此，在开关线路连接后，要将连接线盘绕在接线盒中，如图7-49所示。

图7-49 将连接好的导线盘绕在线盒中

图解演示

将开关底板的固定点摆放位置与接线盒两侧的固定点相对应放置好开关，然后选择合适的紧固螺钉将开关底板进行固定，如图7-50所示。

图7-50 对开关进行固定

图解演示

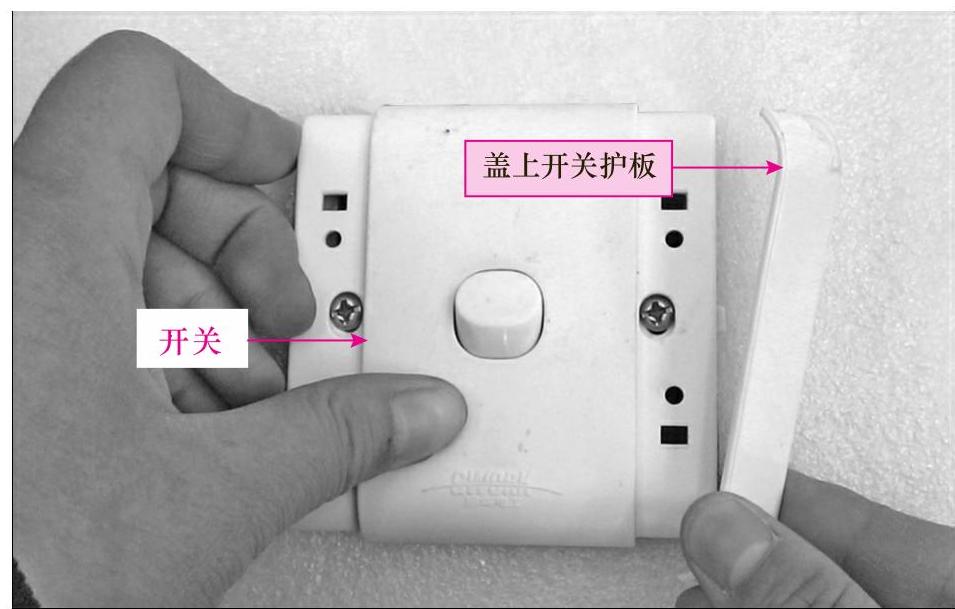

将开关两侧的护板安装到开关上，至此，开关便已经安装完成，如图7-51所示。

图7-51 开关安装完成

（2）双控开关的安装方法

图解演示

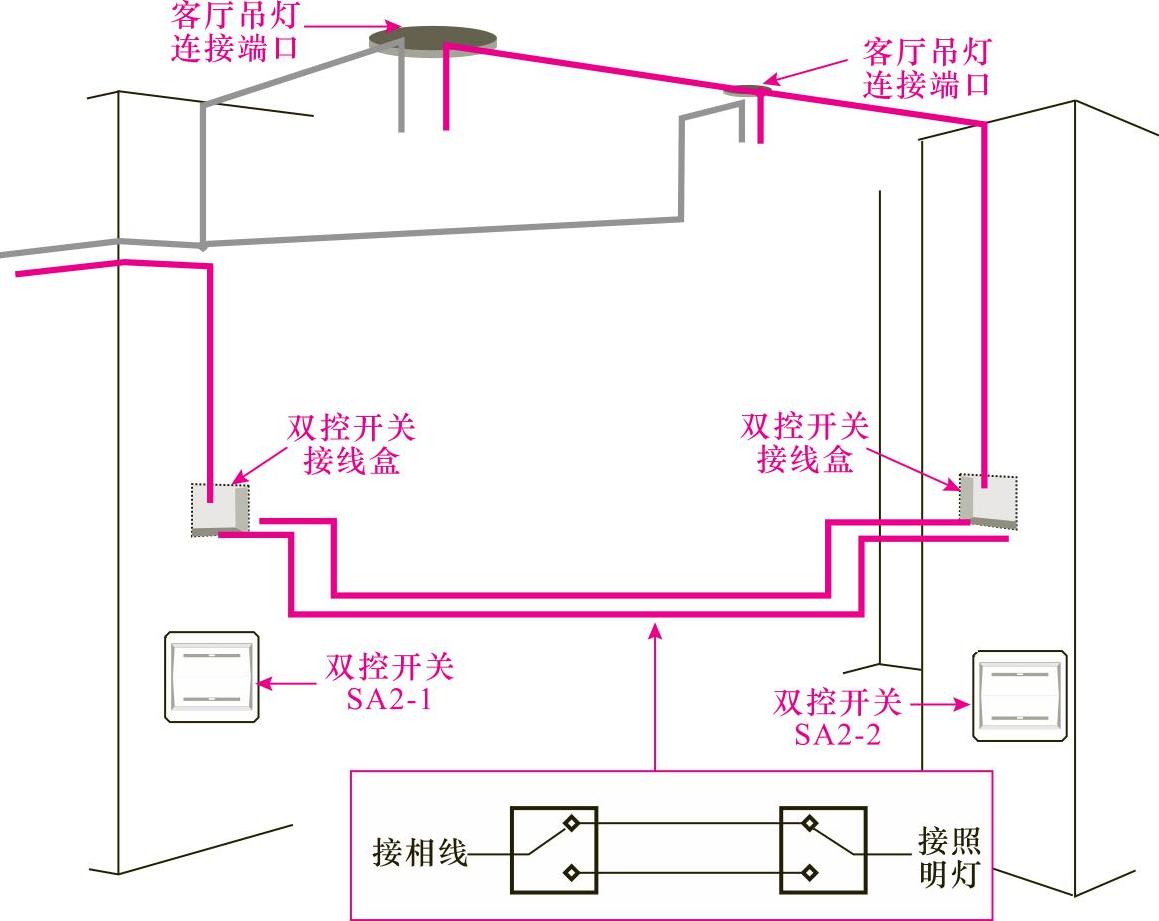

双控开关控制照明线路时，按动任何一个双控开关面板上的开关键钮，都可控制照明灯的点亮和熄灭，也可按动其中一个双控开关面板上的按钮点亮照明灯，然后通过另一个双控开关面板上的按钮熄灭照明灯，如图7-52所示。

图7-52 双控开关照明线路的安装示意图

图解演示

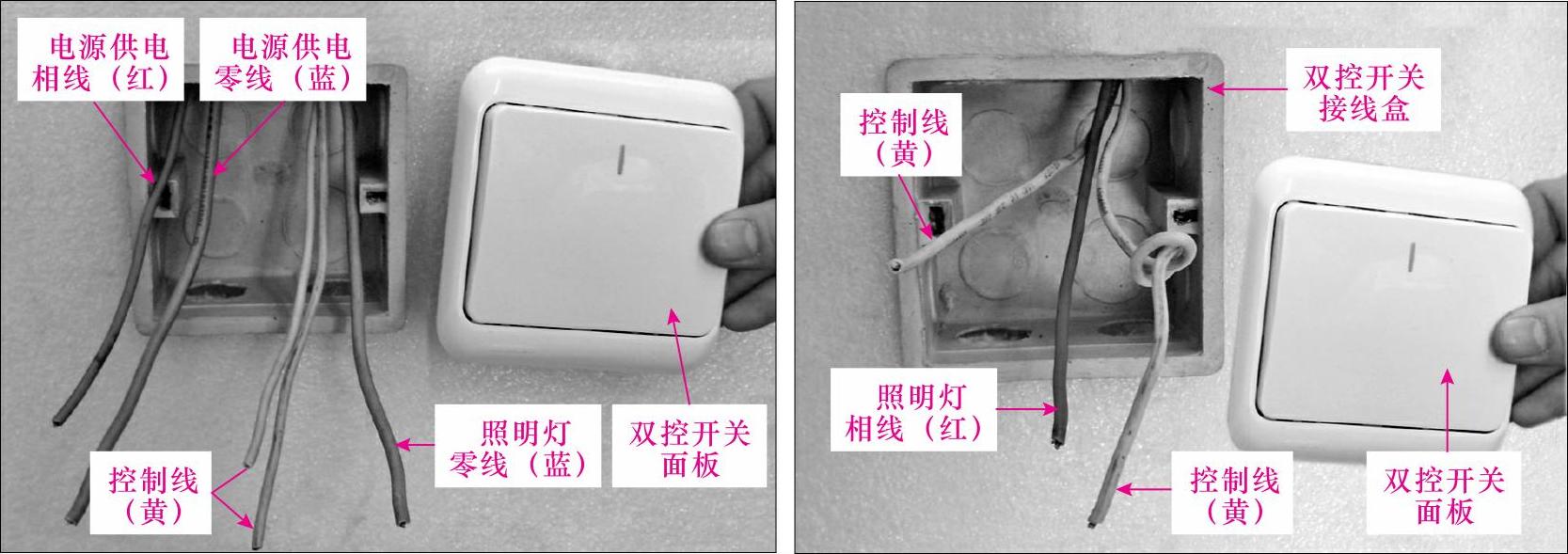

在进行双控开关的安装前，应首先对连接线和两个双控开关进行检查。双控开关一般有两个，其中一个双控开关的接线盒内预留5根导线，其中两根为零线，在接线时应首先将零线进行连接，还有一根相线和两根控制线；另一个双控开关接线盒内只需预留3根导线，分别为一根相线和两根控制线，即可实现双控（两地对一盏照明灯进行控制）。连接时，需根据接线盒内预留导线的颜色进行正确的连接，如图7-53所示。

图7-53 双控开关接线盒内预留导线

双控开关接线盒的安装方法同单控开关接线盒的安装方法相同，在此不再赘述。

图解演示

双控开关安装时也应做好安装前的准备工作，将其开关的护板取下，便于拧入固定螺钉将开关固定在墙面上，如图7-54所示。使用一字螺钉插入双控开关护板和双控开关底座的缝隙中，撬动双控开关护板，将其取下，取下后，即可进行线路的连接了。

图7-54 双控开关护板的拆卸方法

双控开关的接线操作需分别对两地的双控开关进行接线和安装操作，安装时，应严格按照开关接线图和开关上的标识进行连接，以免出现错误连接，不能实现双控功能。

由于双控开关接线盒内预留的导线接线端子长度不够，需使用剥线钳分别剥去预留5根导线一定长度的绝缘层，用于连接双控开关的接线柱。

图解演示

剥线操作完成后将双控开关接线盒中的电源供电的零线（蓝）与照明灯的零线（蓝色）进行连接，由于预留的导线为硬铜线，因此，在连接零线时需要借助尖嘴钳进行连接，并使用绝缘胶带对其进行绝缘处理，如图7-55所示。

图7-55 连接零线并进行绝缘处理

图解演示

将连接好的零线盘绕在接线盒内，然后进行双控开关的连接，由于与双控开关连接的导线的接线端子过长，因此，需要将多余的连接线剪断，如图7-56所示。

图7-56 剪断多余的连接线

图解演示

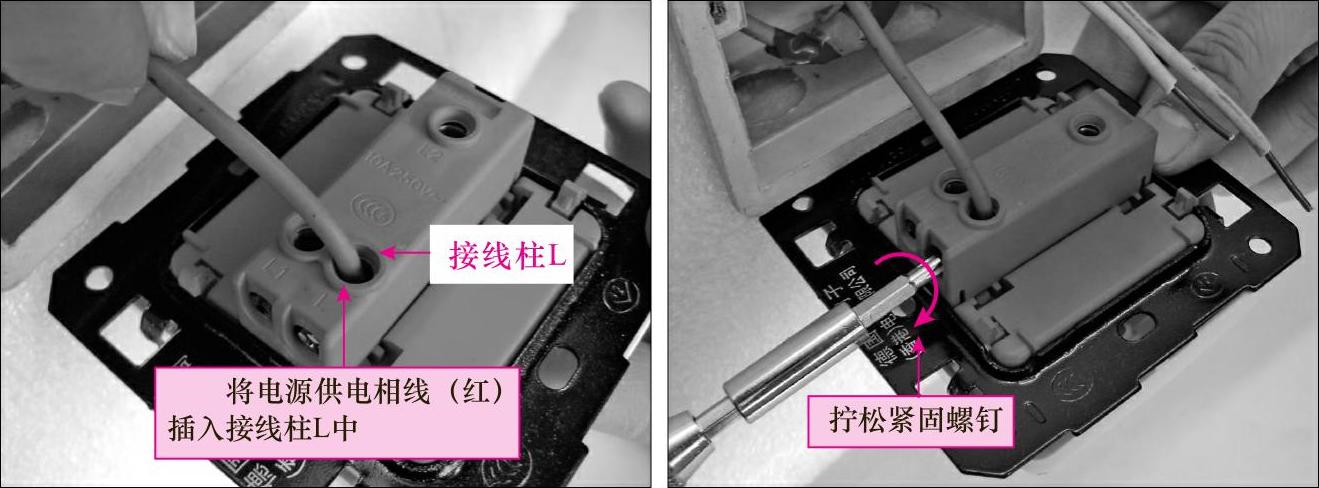

对双控开关进行连接时，使用合适的螺钉旋具将三个接线柱上的固定螺钉分别拧松，以进行线路的连接，如图7-57所示。

图7-57 拧松开关接线柱固定螺钉

图解演示

将电源供电端相线（红色）的预留端子插入双控开关的接线柱L中，插入后，选择合适的十字螺钉旋具拧紧该接线柱的紧固螺钉，固定电源供电端的相线，如图7-58所示。

图7-58 连接电源供电端相线（红）

图解演示

将两根控制线（黄色）的预留端子分别插入双控开关的接线柱L1和L2中，插入后，选择合适的十字螺钉旋具拧紧该接线桩的固定螺钉，固定控制线，如图7-59所示。

图7-59 连接控制线（黄）

另一个双控开关的连接方法与第一个双控开关的连接方法基本相同，即首先将导线进行加工，再将加工完毕后的导线依次连接到双控开关的接线柱上，并拧紧紧固螺钉即可。

安装完成后，也要对安装后的双控开关进行检验操作，将室内的电源接通，按下其中一个双控开关，照明灯点亮，然后按下另一个双控开关，照明灯熄灭，因此，说明双控开关安装正确，可以进行使用。

2.室内照明线路照明灯具的安装

接下来进行室内照明线路照明灯具的安装，比较常见的照明灯就是荧光灯和节能灯。

（1）荧光灯的安装方法

当正确选择好照明灯架以及相配套的灯管、辉光启动器、镇流器等，即可以对其进行安装，安装过程中应当注意安全，应将整个供电系统的电路总断路器进行关闭，防止安装人员触电。

图解演示

首先应当确定灯架的安装位定，一般来讲都是安装在房屋中央位置，使用记号笔标记好灯架固定孔的位置，便于进行打眼操作，如图7-60所示。

图7-60 找到照明灯架的安装位置并对其标记

图解演示

使用电钻钻孔后，选择与钻孔相匹配的胀管埋入钻孔中。然后按图7-61所示，将灯架固定在天花板上，如图7-61所示。

图7-61 胀管固定灯架方式

图解演示

接下来，将布线时预留的照明支路导线端子与灯架内的导线相连。如图7-62所示，在对布线时预留的照明支路导线端子的灯架内的导线相连时，将开关导线端子与镇流器一端进行连接，即相线连接镇流器一端；电源供电端与灯座一端进行连接，即零线连接灯座一端。

图7-62 连接导线端子与灯架内的导线

图解演示

将连接部位进行绝缘胶带的缠绕，并将连接部位封装在灯架内部，如图7-63所示。

图7-63 连接点的绝缘保护

提示说明

在环境比较潮湿的地方安装荧光灯，潮湿的空气会降低灯具中导线及胶带的绝缘性，因此，需要预留出荧光灯的接地线，将接地线连接到灯架的卡线片上，以防止间接接触电击，保护用户的人身安全，如图7-64所示。当进行接地连接后，也应进行绝缘保护。

图7-64 连接接地线

图解演示

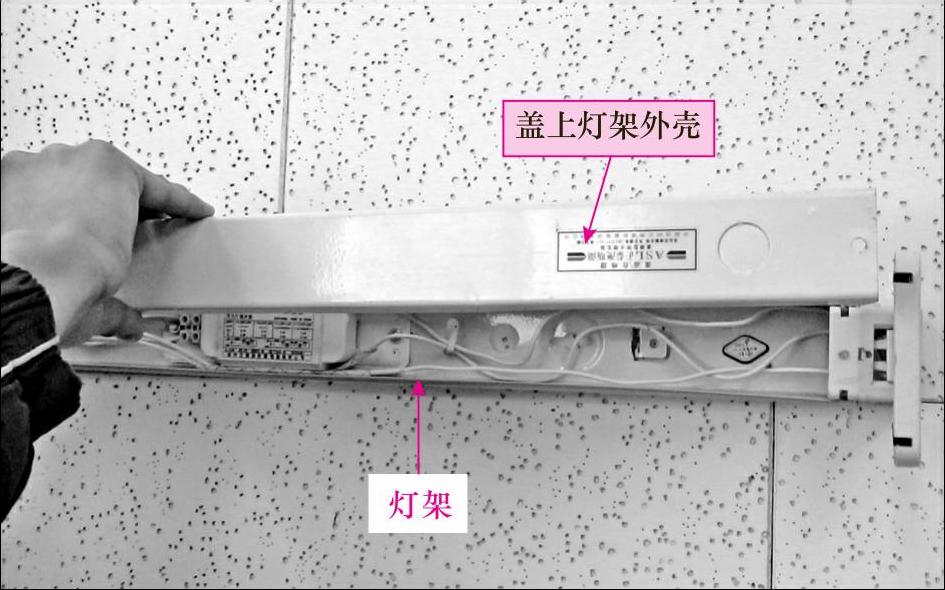

当导线连接完毕，并对其进行绝缘处理后，应当将灯架的外壳盖上，如图7-65所示，并将其固定在灯架上。

图7-65 盖上灯架外壳

图解演示

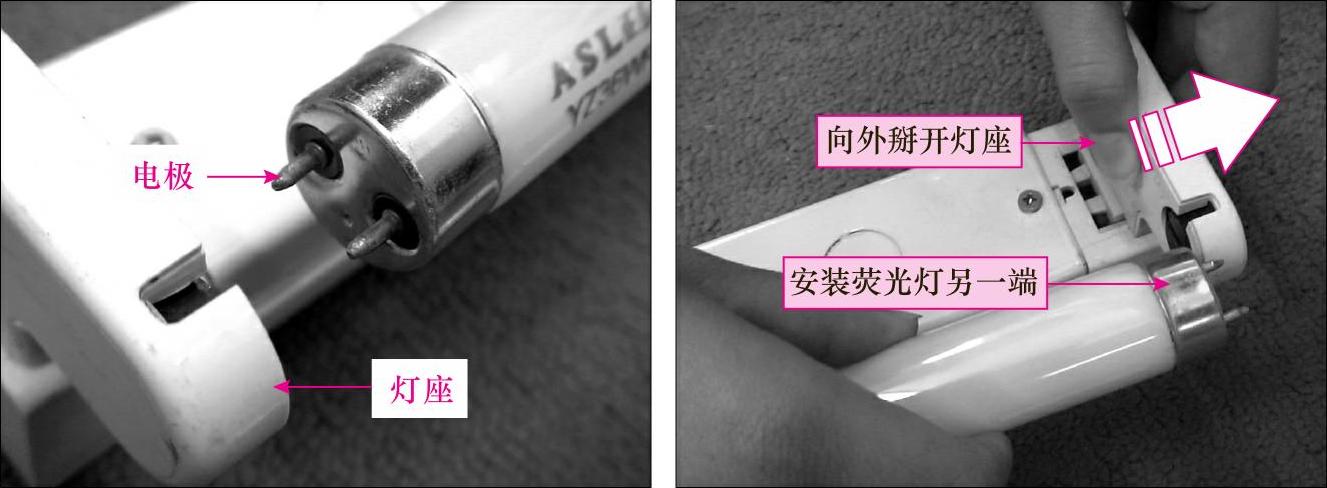

灯架安装完毕后，再将荧光灯管的一端安装到灯架的灯座上，安装时要注意荧光灯的电极端应与灯座上的相对应。安装完一端后，再安装荧光灯管的另一端。安装时稍微将另一端的灯座向外掰出一点，将荧光灯管的电极端插装到灯座中，如图7-66所示。用同样的方法将另一根灯管安装在灯架上。

图7-66 荧光灯管的安装

图解演示

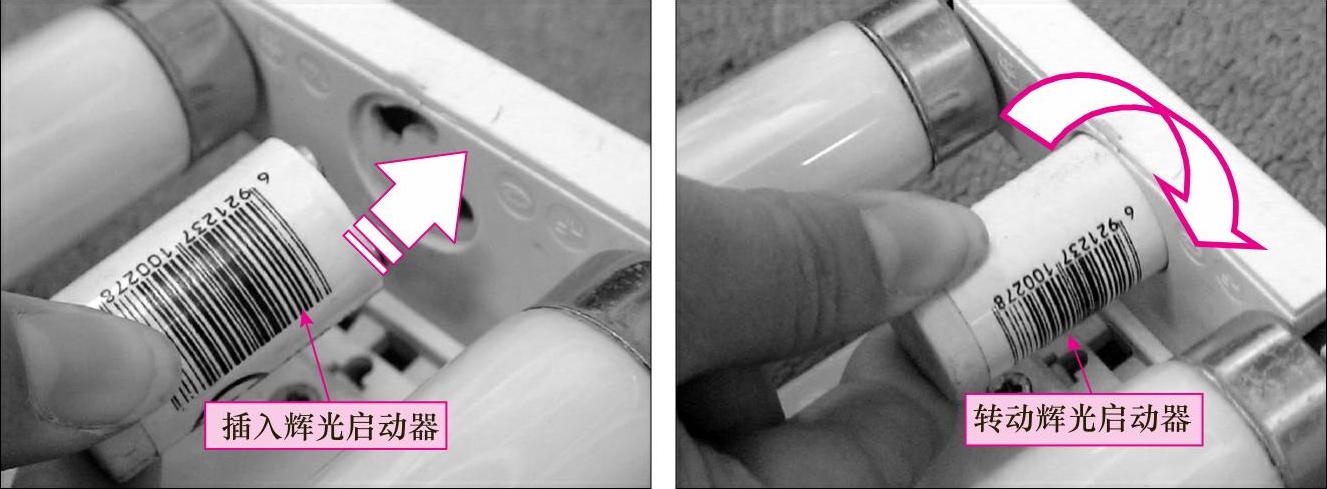

最后安装辉光启动器。辉光启动器装入时，需要根据辉光启动器座的连接口的特点，如图7-67所示，先将辉光启动器插入，再旋转一定角度，使其两个触点与灯架的接口完全可靠扣合。

图7-67 装入辉光启动器

此时，荧光灯的安装操作全部完成了，如若照明支路的供电以及开关的连接正常，可以将该电路的总断路器进行闭合，即可通过开关对该荧光灯进行控制。

（2）节能灯的安装方法

悬吊式安装方法主要分为吊线式、吊链式和吊管式三种，根据安装的环境的不同及灯具重量的不同，采用安装方式也不相同，若灯具在1kg以下采用吊线式安装即可；若灯具重量在1kg以上，需要采用吊链式安装；若灯具重量超过3kg时，则需要采用吊管式安装方法。接下来采用吊线式安装进行节能灯的安装。

图解演示

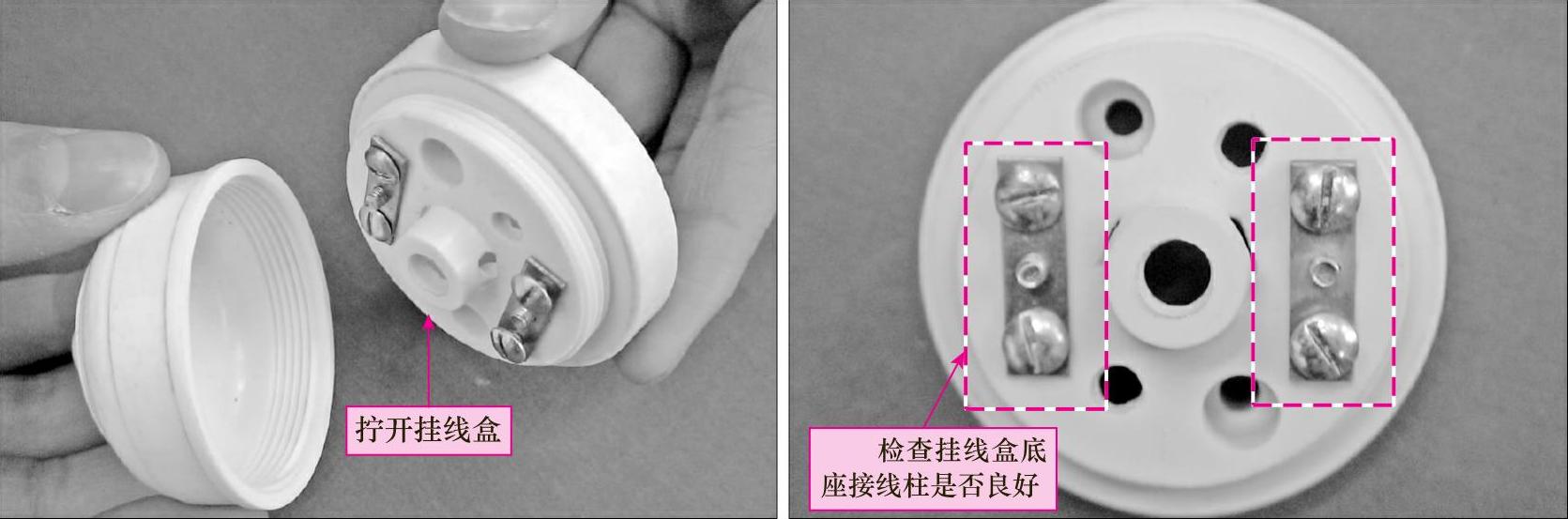

将挂线盒盖拧开，检查挂线盒底座的接线柱是否完好，有无腐蚀、生锈等现象，如图7-68所示。

图7-68 检查挂线盒是否良好

图解演示

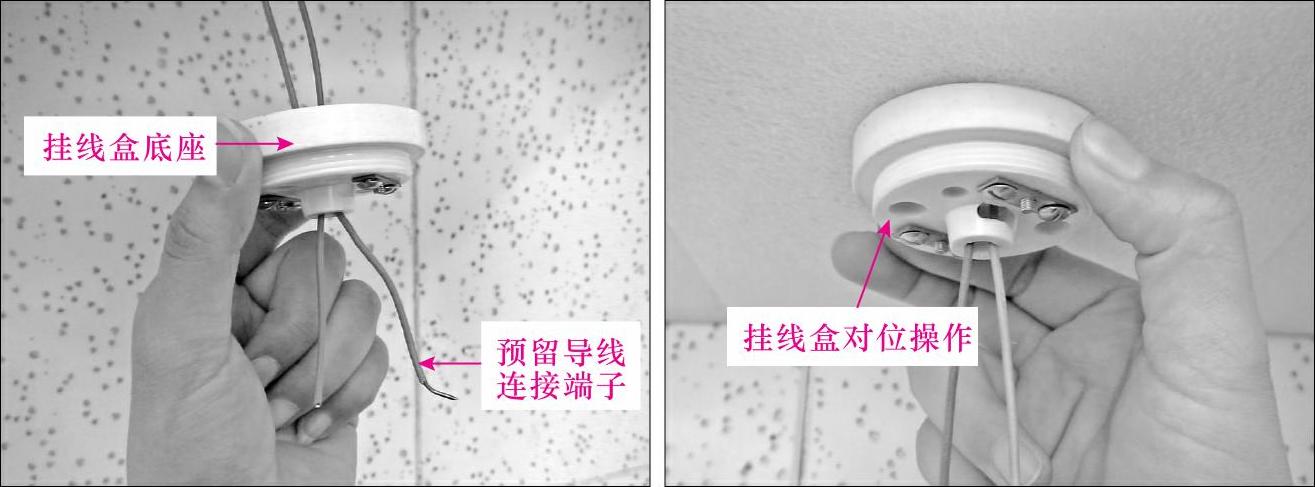

将阳台天花板上预留的导线连接端子，穿入挂线盒底座中，对挂线盒进行对位操作，如图7-69所示。

图7-69 对挂线盒进行对位

图解演示

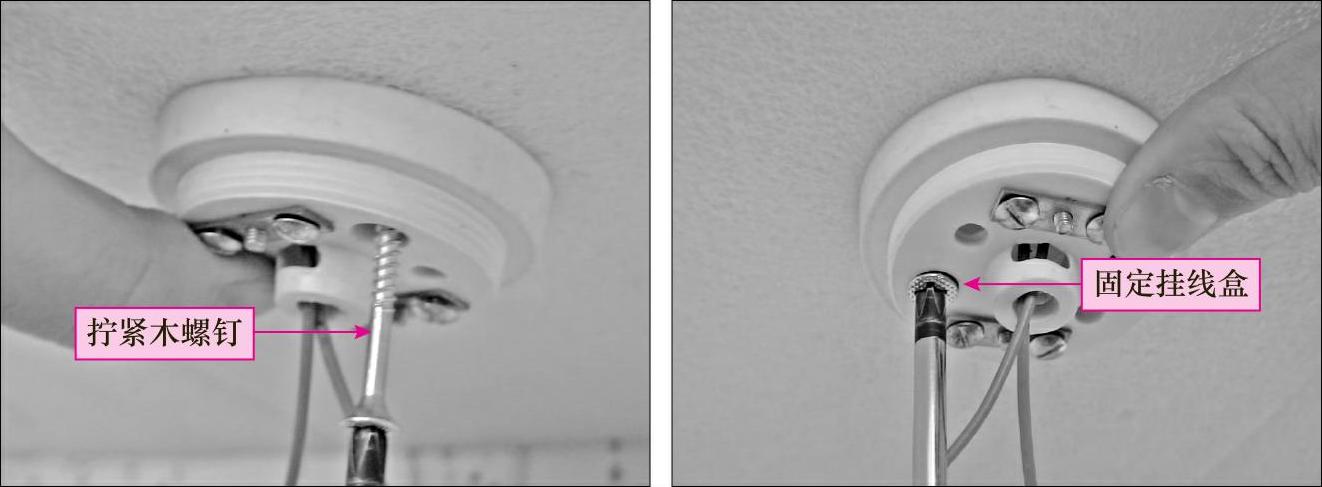

对位过程中使用比较细的圆珠笔芯或其他工具在天花板上标注出挂线盒的固定点位置，接着使用电钻进行打孔作业后安装固定挂线盒底座。具体操作如图7-70所示。

图7-70 固定挂线盒

提示说明

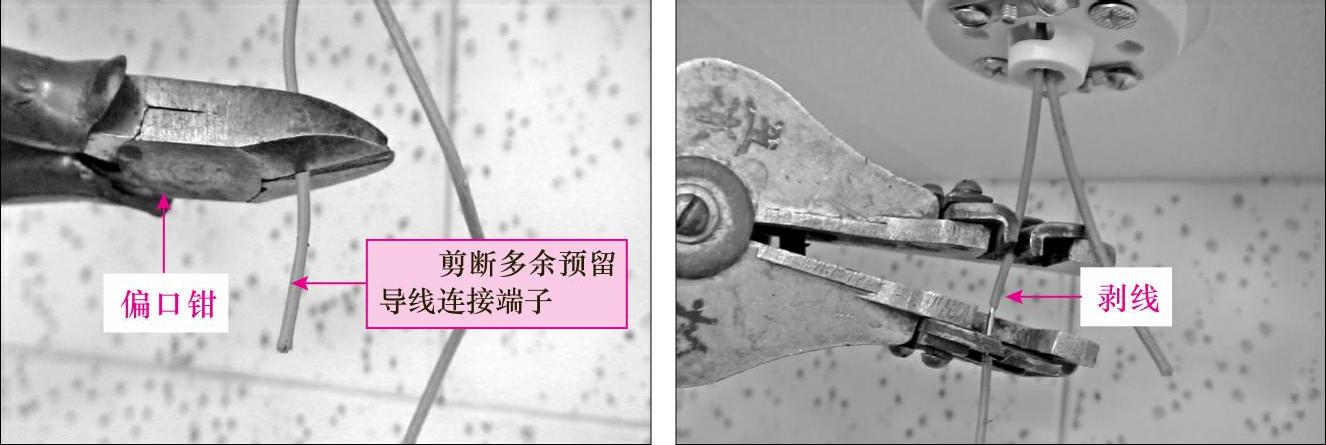

由于预留的导线连接端子过长，因此，使用偏口钳将多余的导线连接端子剪断，再使用剥线钳将预留导线连接端子进行剥线操作，如图7-71所示。

图7-71 使用偏口钳剪断多余的导线

图解演示

使用一字螺钉旋具将挂线盒底座的接线柱螺钉松开，由于预留连接线为硬铜线，因此，需要借助尖嘴钳先将电源供电端的零线夹弯，将其连接到挂线盒上，如图7-72所示。

图7-72 拧松挂线盒接线柱固定螺钉

图解演示

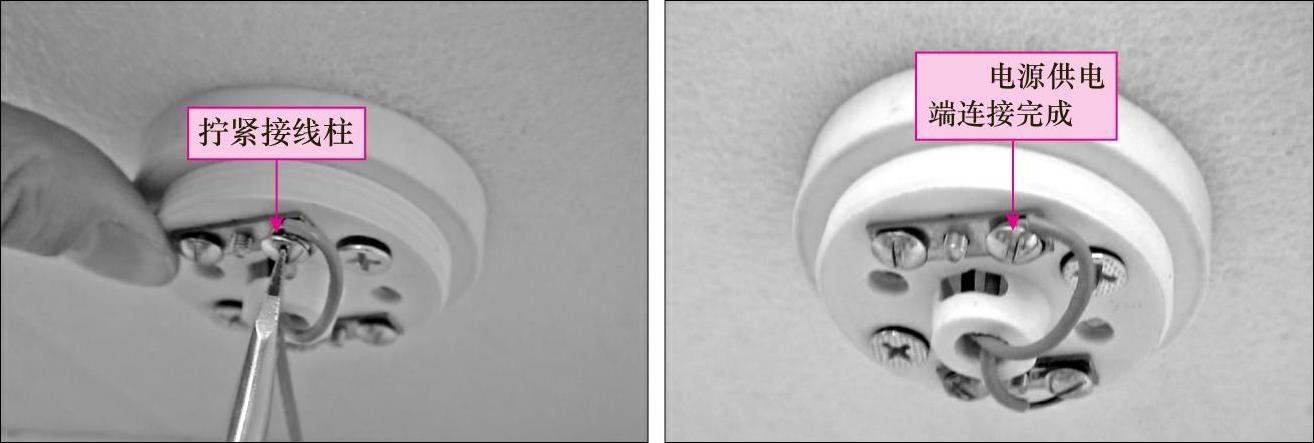

在使用一字螺钉旋具分别将接线柱的紧固螺钉拧紧，挂线盒接线即完成，如图7-73所示。

图7-73 拧紧固定螺钉

当对灯座进行连接时，应当使用剥线钳将灯座连接线进行剥线操作后，将灯座的连接线从挂线盒盖中心孔中穿出，使其便于与挂线盒进行连接。

图解演示

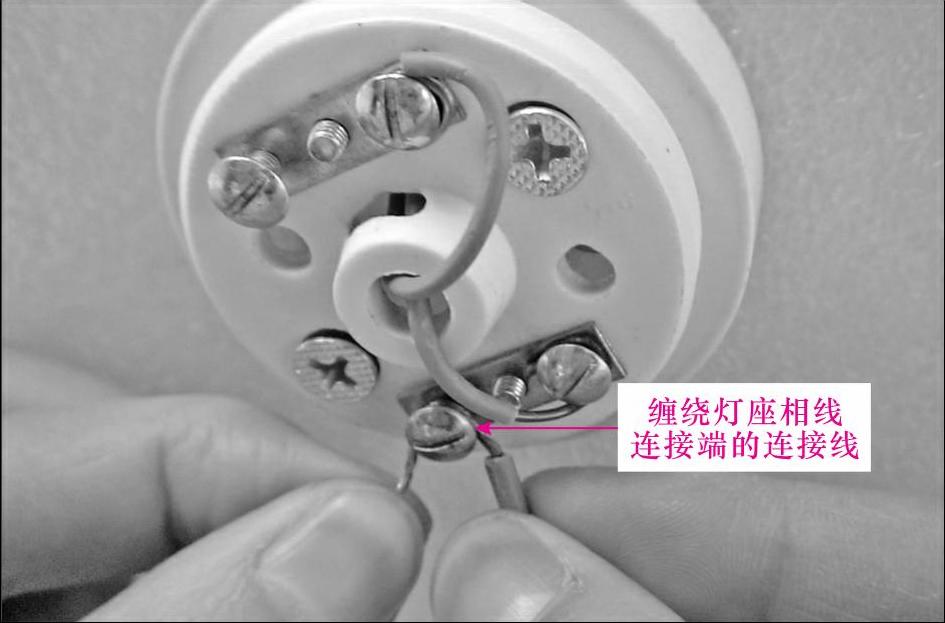

然后，按图7-74所示，将引出的软线直接与挂线盒的接线柱连接，先将灯座相线连接端的连接线缠绕挂线盒接线柱一圈。

图7-74 缠绕灯座相线连接端的连接线

提示说明

由于是螺口灯座，相线应接在与灯座中心铜片相连接的接线柱上，零线应接在与灯座螺纹相连接的接线柱上，如果接反，在装卸灯泡时容易造成触电事故。

图解演示

灯座相线连接端的连接线连接完成后，使用一字螺钉旋具将接线柱拧紧，当连接后，盘绕剩余的灯座软线过于烦乱，因此需要借助偏口钳将剩余的灯座连接线剪断，如图7-75所示。

图7-75 剪断剩余连接线

图解演示

将灯座的另一根连接线与挂线盒的零线连接端连接，其连接方法与灯座相线连接端的连接方式相同，先将灯座零线相线连接端的连接线缠绕挂线盒接线柱一圈，连接完成后，使用一字螺钉旋具将接线柱拧紧，如图7-76所示。

图7-76 缠绕灯座零线连接端的连接线

图解演示

当灯座与挂线盒整体连接完成时，将挂线盒盖拧紧在挂线盒上，并将节能灯拧入灯座中。具体操作如图7-77所示。

图7-77 安装节能灯
