室内照明系统控制形式分析

2023-06-24 理论教育版权反馈

【摘要】：通过不同的连接形式达到不同的照明控制效果。图解演示图7-31为室内照明系统常见的控制形式。室内照明系统主要有单控开关控制单个照明灯、单控开关控制多个照明灯、多控开关控制单个照明灯和多控开关控制多个照明灯。图7-31 室内照明系统常见的控制形式（续）1.导线图解演示在室内的照明线路中，导线的横截面积多为2.5mm2和4mm2两种，并且为铜芯导线，如图7-32所示。

室内照明线路主要是由导线、开关、照明灯具等组成。通过不同的连接形式达到不同的照明控制效果。

图解演示

图7-31为室内照明系统常见的控制形式。室内照明系统主要有单控开关控制单个照明灯、单控开关控制多个照明灯、多控开关控制单个照明灯和多控开关控制多个照明灯。

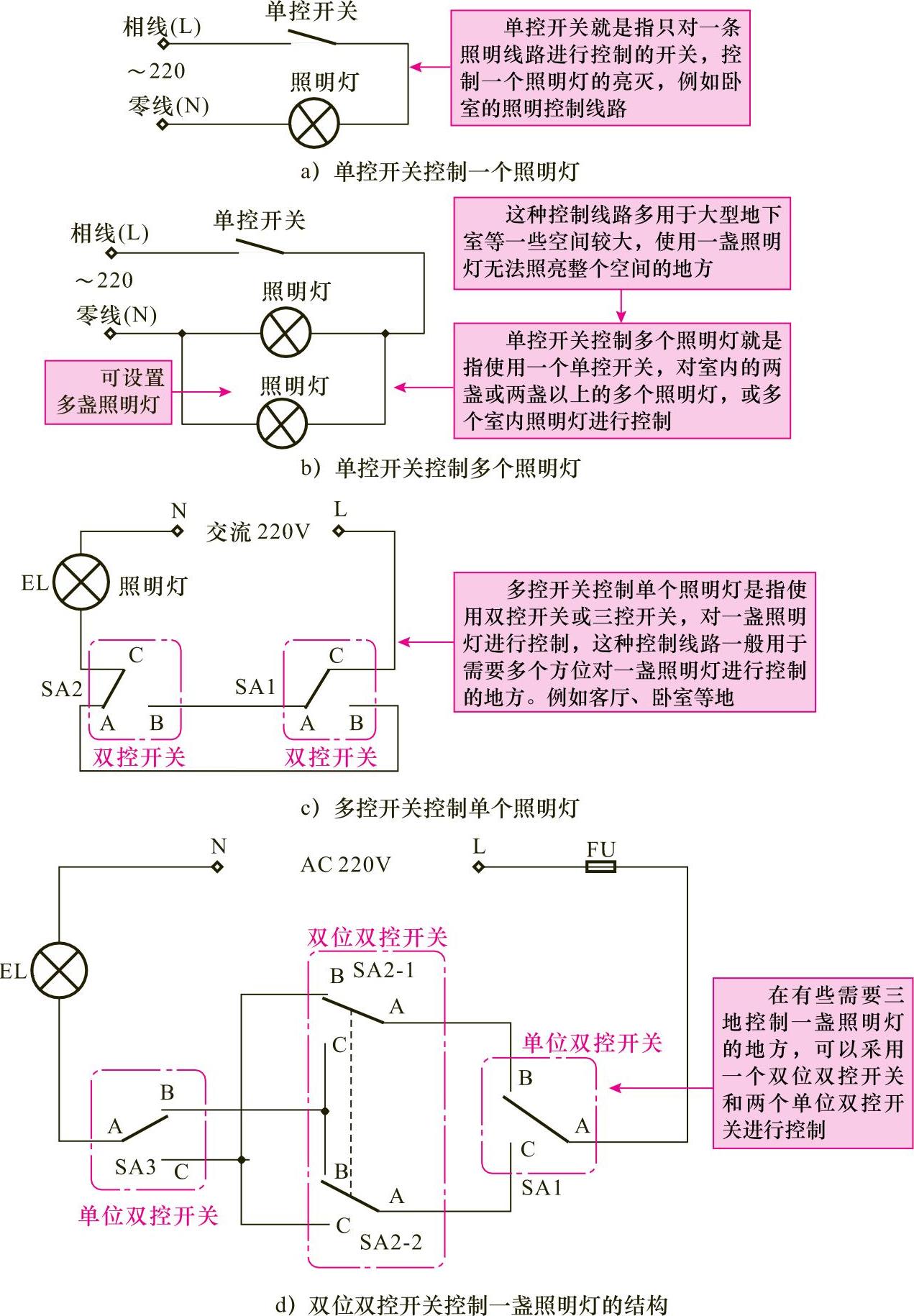

图7-31 室内照明系统常见的控制形式

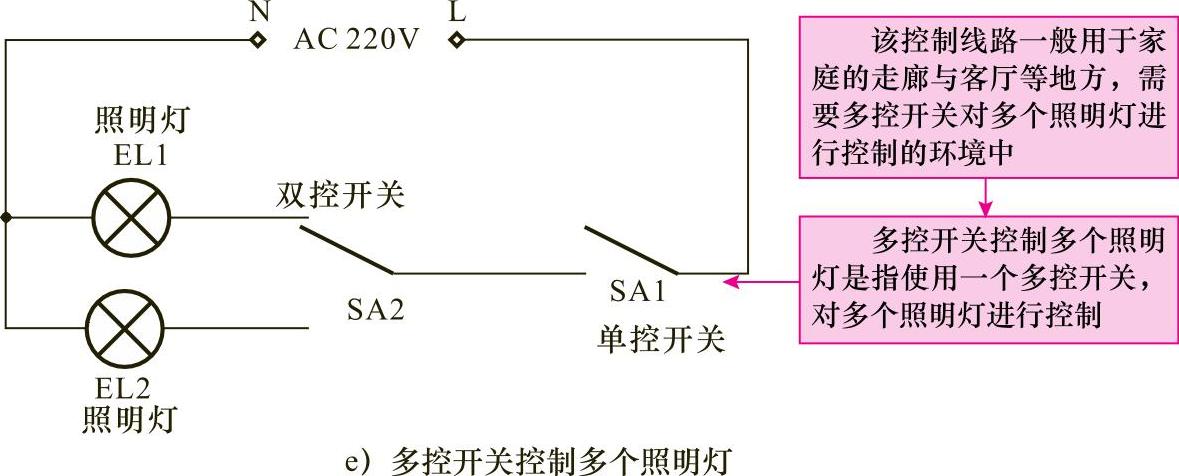

图7-31 室内照明系统常见的控制形式（续）

1.导线

图解演示

在室内的照明线路中，导线的横截面积多为2.5mm²和4mm²两种，并且为铜芯导线，如图7-32所示。2.5mm²的铜芯导线可以承受的电流量为28A，4mm²的铜芯导线可以承受的电流量一般为35A，对于大功率的家用电器设备，则需要采用是承受更大电流量的导线。

图7-32 铜芯导线的实物外形

2.开关

图解演示

开关是用来控制照明灯具、电器等电源通断的器件，按开关的安装方式不同，分为明装和安装开关，明装开关即拉线开关，明装开关现在已经随着社会的发展被暗装开关而替代。暗装开关的安全性比较高，且美观，不易损坏。暗装开关主要有单控开关、双位单控开关和多控开关，如图7-33所示为几种暗装开关。

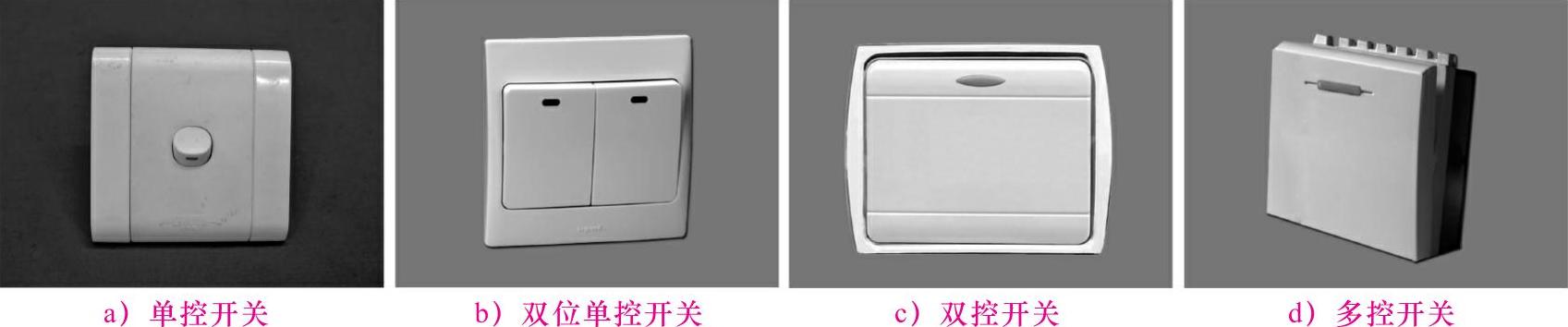

图7-33 几种常见的暗装开关

相关资料

单控开关顾名思义为只对一条线路进行控制的开关，而单控又包含有单位单控开关、双位单控开关以及多位单控开关等。多控开关也可分为单位多控开关和多位双控开关，与单控开关不同，多控开关可以对两条甚至三条线路进行控制，并且主要使用在两个开关控制一盏灯或者多个开关同时对照明灯具进行控制的环境下。

3.照明灯具

照明灯具在家庭居住环境中具有非常重要的作用，并且随着生活水平的提高，人们对家庭照明灯具的布置和安装提出了更高的要求，如：除了对照明灯具光源品质的选择上更加科学化以外，在其造型外观上的选择更是多种多样。现在主流的照明灯具主要有两种，一种是荧光灯，一种是节能灯。

（1）荧光灯

图解演示

荧光灯在家庭生活中通常安装在需要明亮的环境中，如客厅、卧室、地下室等等，根据不同的安装环境，对荧光灯亮度、外形的选择也各有不同，常见的荧光灯有直管型荧光灯、环形荧光灯和2D型荧光灯等，如图7-34所示。

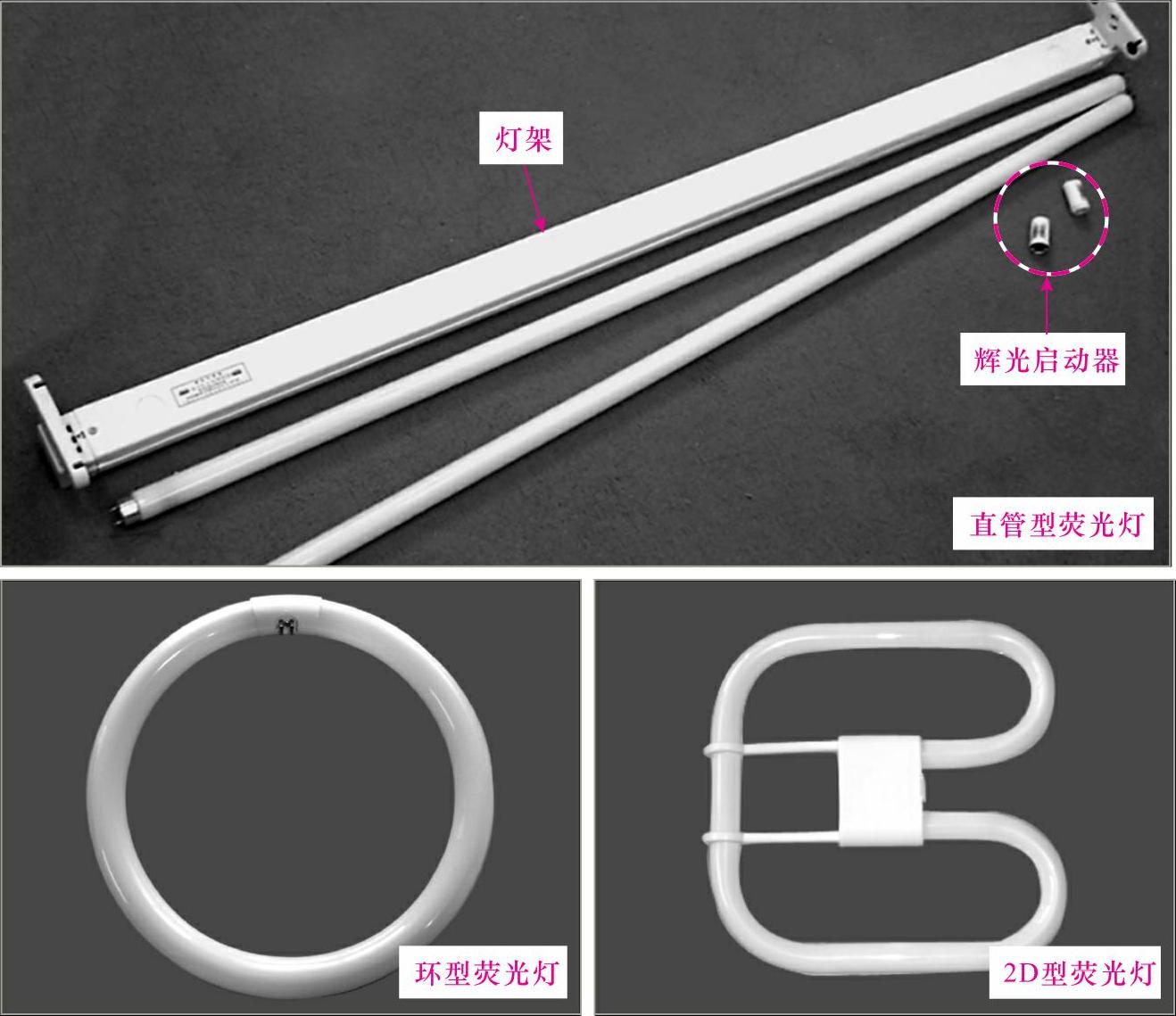

图7-34 荧光灯的几种类型

提示说明

荧光灯是利用涂抹在灯管内部上的荧光粉汞膜和灯管内的惰性气体，受电击发光的，在使用中一般都需要配合辉光启动器或镇流器。荧光灯的连接方法有很多种，以一些是采用镇流器与辉光启动器连接照明灯；有的却采用电容器、辉光启动器和镇流器连接照明灯，对其进行供电；还有一些是采用电子辉光启动器对其进行启动供电，如图7-35所示为几种荧光灯的连接方法。

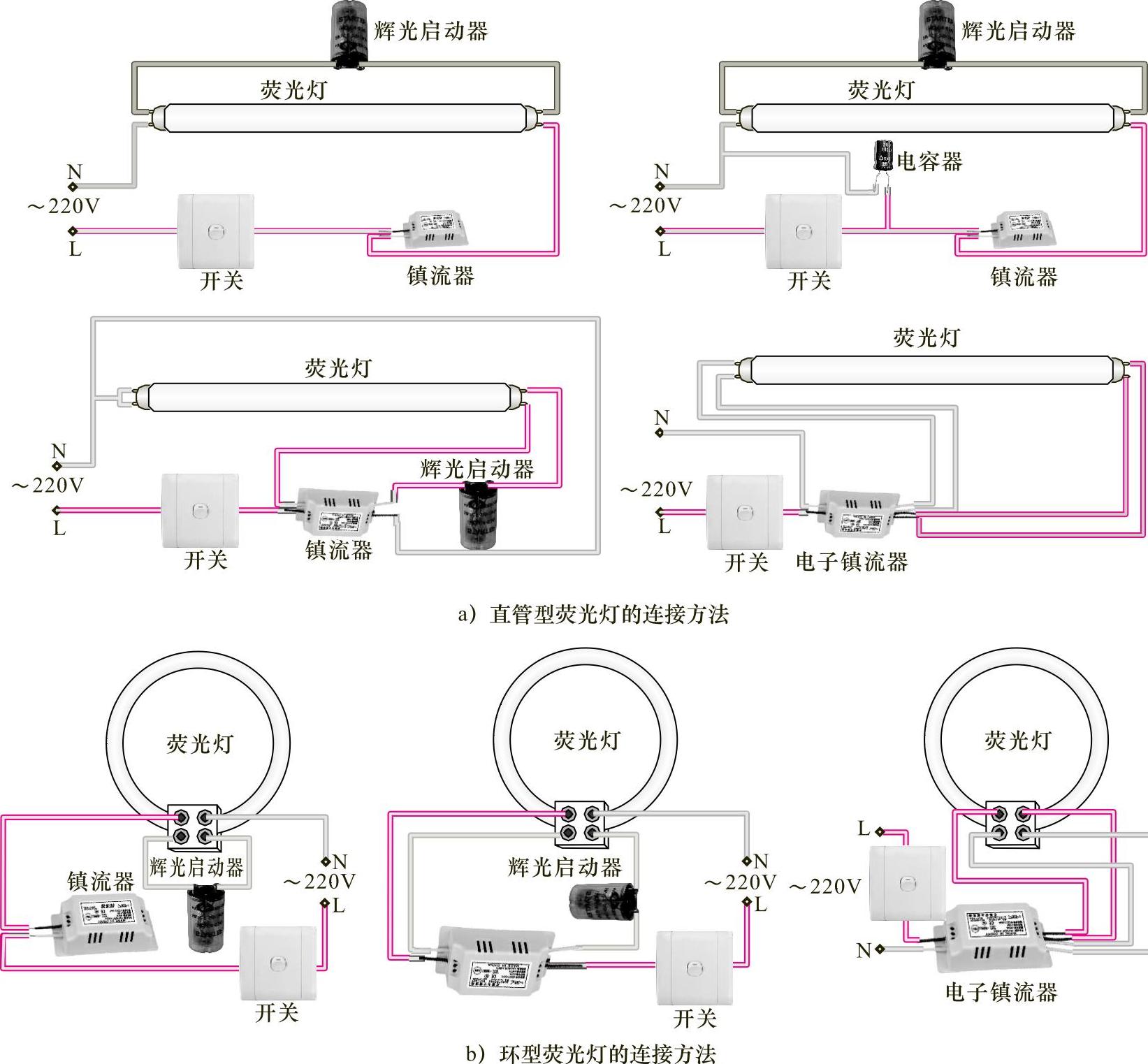

图7-35 几种荧光灯的连接方法

（2）节能灯

图解演示

节能灯又称为紧凑型荧光灯，它具有节能、环保、耐用等特点，通常安装在家庭环境中通常安装在阳台、洗手间、厨房等环境中，并且根据不同的安装环境，对节能灯的亮度、功率的选择也各有不同，常用的节能灯外形有U形、螺旋型和球泡型，如图7-36所示。

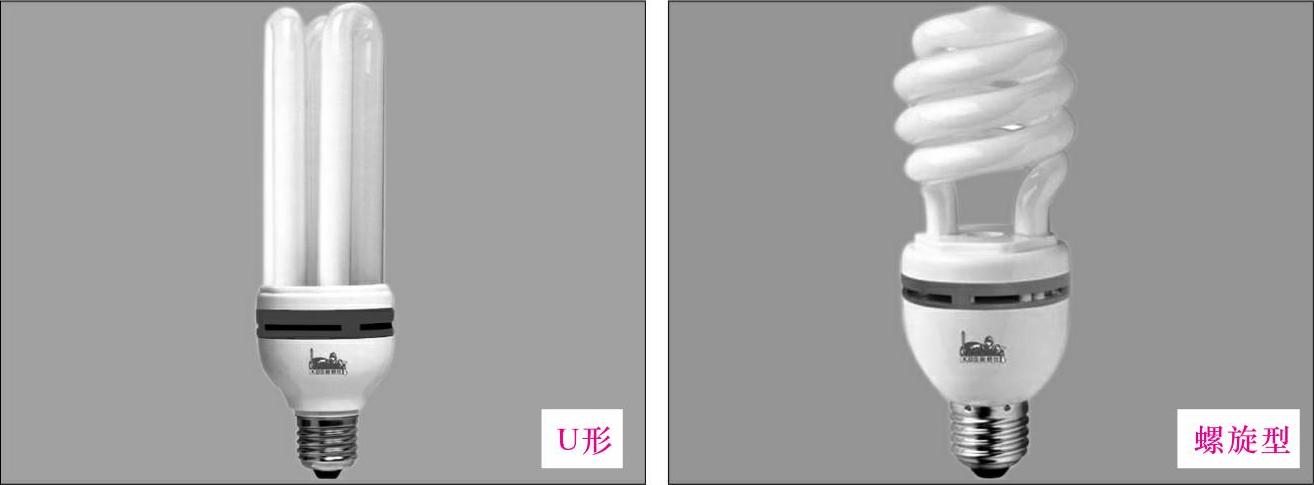

图7-36 常见节能灯的几种类型

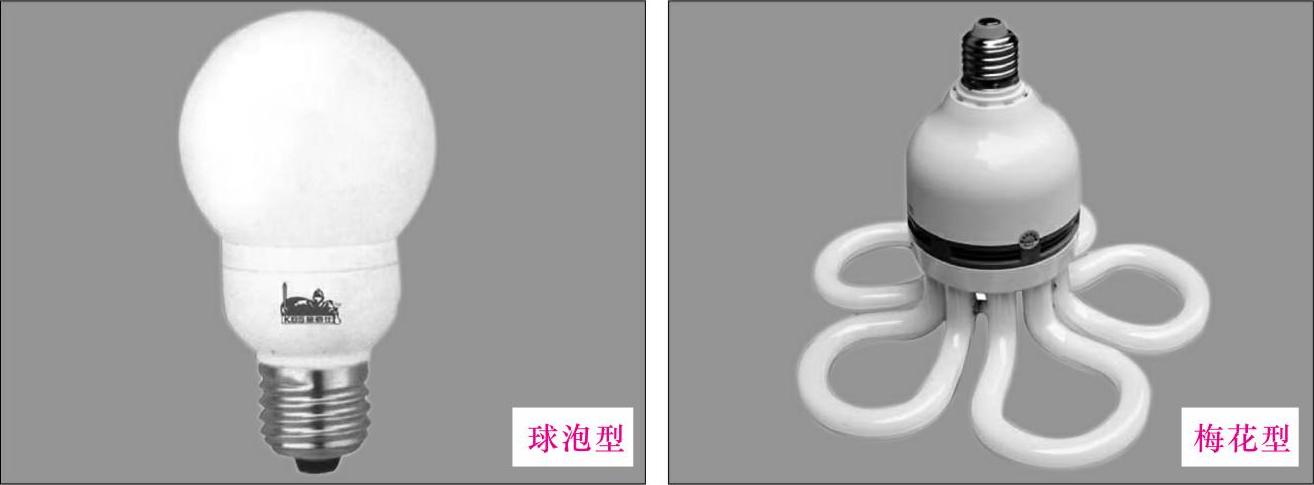

图7-36 常见节能灯的几种类型（续）

提示说明

在对家庭照明灯具进行选配时，应当考虑到环境光源和房屋空间的大小，若是较大的房屋中照明灯具应当选择照明亮度较高的荧光灯，而相对厨房和卫生间等比较狭小的地区，应当选择节能灯。
