【摘要】：3.应急照明系统安装完成后的验证应急照明灯安装完成后，要对该用电系统其进行检测。

应急照明系统在安装时，该用电系统中的线路通常与楼道照明线路、家庭用电线路的电缆敷设在一起，安装前应先按照前文的方法对应急照明线路进行敷设，线路敷设完成后便可对灯具进行安装连接。

图7-27 发电机组的实物外形

1.配电箱的连接

将敷设好的线与各栋楼的配电箱进行连接，连接时应注意导线与配电箱要使用正规的接线柱进行连接，然后将连接好的导线再从配电箱引出，分配到各楼层。

提示说明

不同类别的线路不能穿在同一个管内或线槽内，如不同电压、电流、防火墙的线路都不可敷设在同一个钢管内，而且在配电箱内的端子板也要进行标注并做好隔离；敷设于管内或线槽内的绝缘导线或电缆的总截面积应小于线槽或管孔的净截面积。

2.应急照明灯的连接

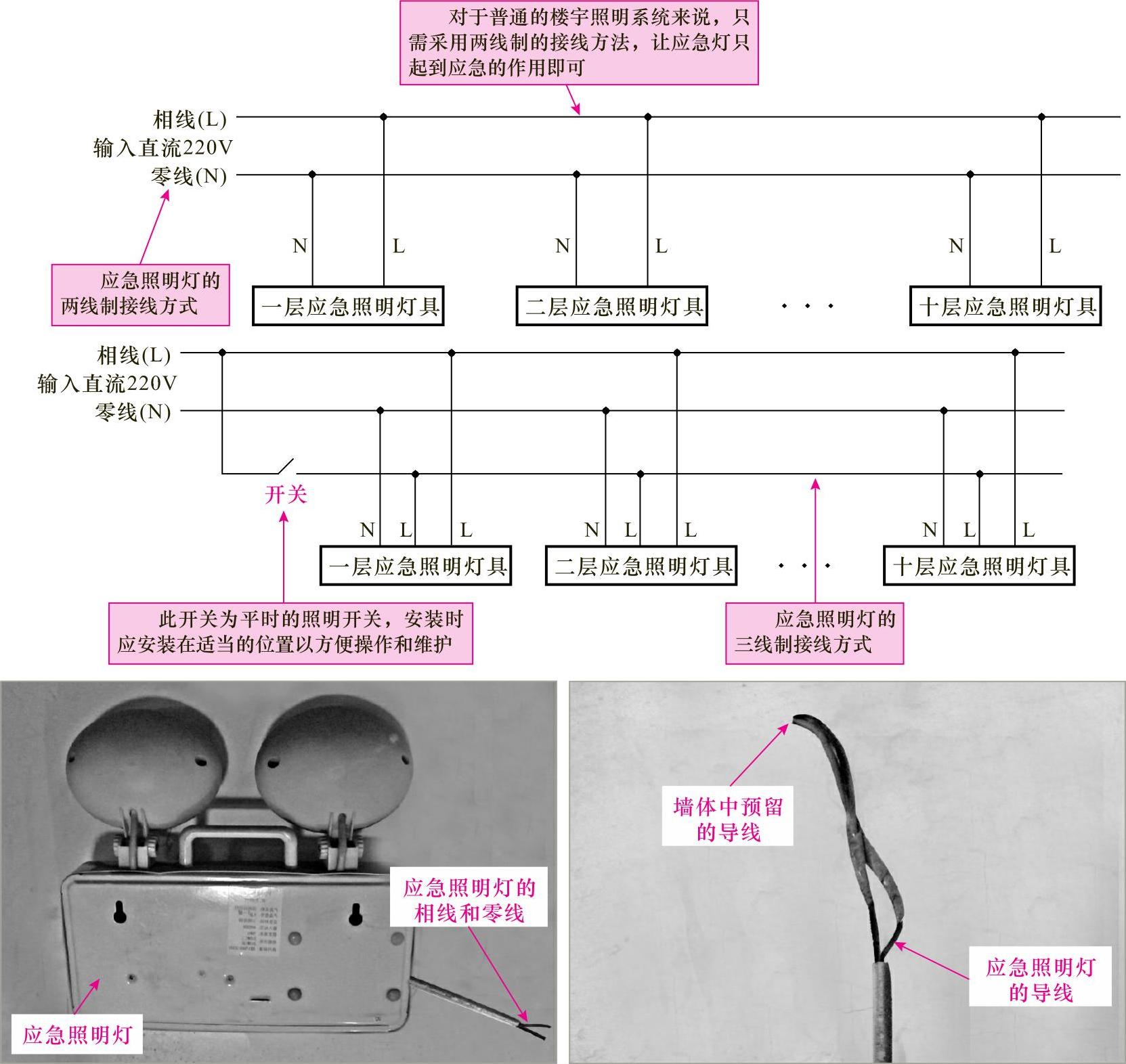

应急照明灯的连接方法主要有两种，分别为两线制接线方法和三线制接线方法：

1）两线制的接线方法适用于应急照明灯具只在应急时使用，平时不工作，正常电源断电后，应急照明灯自动点亮；

2）三线制的接线方法可以对应急照明灯具进行平时的开关控制，正常电路断电后不论开关的状态是开还是关，应急照明灯具都会自动点亮。

图解演示

连接应急照明灯时，先将应急照明灯预留的相线端子与应急照明灯的相线进行连接，零线与零线进行连接，最后使用绝缘胶带对连接处的裸露导线进行绝缘处理，完成导线的连接。图7-28所示为应急照明灯的连接方法。

图解演示

将应急灯的连接线连接完成后，则需要将应急照明灯固定在墙面上，并连接好相应的供电插座。图7-29所示为固定应急照明灯的方法。

提示说明

在安装固定应急照明灯具时，一般将高度设置在2m以上，以使普通人的身高不能触及到，应急照明灯具的位置一般选择在电梯出口处和楼道出口处。

3.应急照明系统安装完成后的验证

应急照明灯安装完成后，要对该用电系统其进行检测。检测时将正常电源切断后，检测应急照明灯具的亮度，持续照明时间，从断电到启动的时间等是否符合要求，正常情况下应急灯的实际持续时间不应小于应急灯标注的持续时间。

图7-28 应急照明灯的连接方法

图7-29 固定应急照明灯的方法
