楼道照明系统安装优化策略

2023-06-24 理论教育版权反馈

【摘要】：图解演示首先将照明灯预留的相线端子和零线端子分别连接在灯座的相线和零线连接端上，然后将灯座定位在楼道灯设定的位置，使用十字螺钉旋具拧紧灯座的固定螺钉，将其固定在墙板上，最后将灯泡拧入灯座中，至此便完成了楼道照明系统的安装。图7-21 照明灯的安装方法5.照明灯安装完成后进行验证楼道照明系统安装连接完成后，需要对其进行检验操作，以免开关、照明灯已经损坏，或接线错误等情况的发生。

楼道照明系统中的照明灯进行安装时应将照明灯安装在楼道的中心位置，以保证光源的分布均匀；将照明灯具的控制开关安装在楼梯或电梯口处，安装时应注意其安装的高度，距地面的高度应为1.3m。

1.开槽布线

图解演示

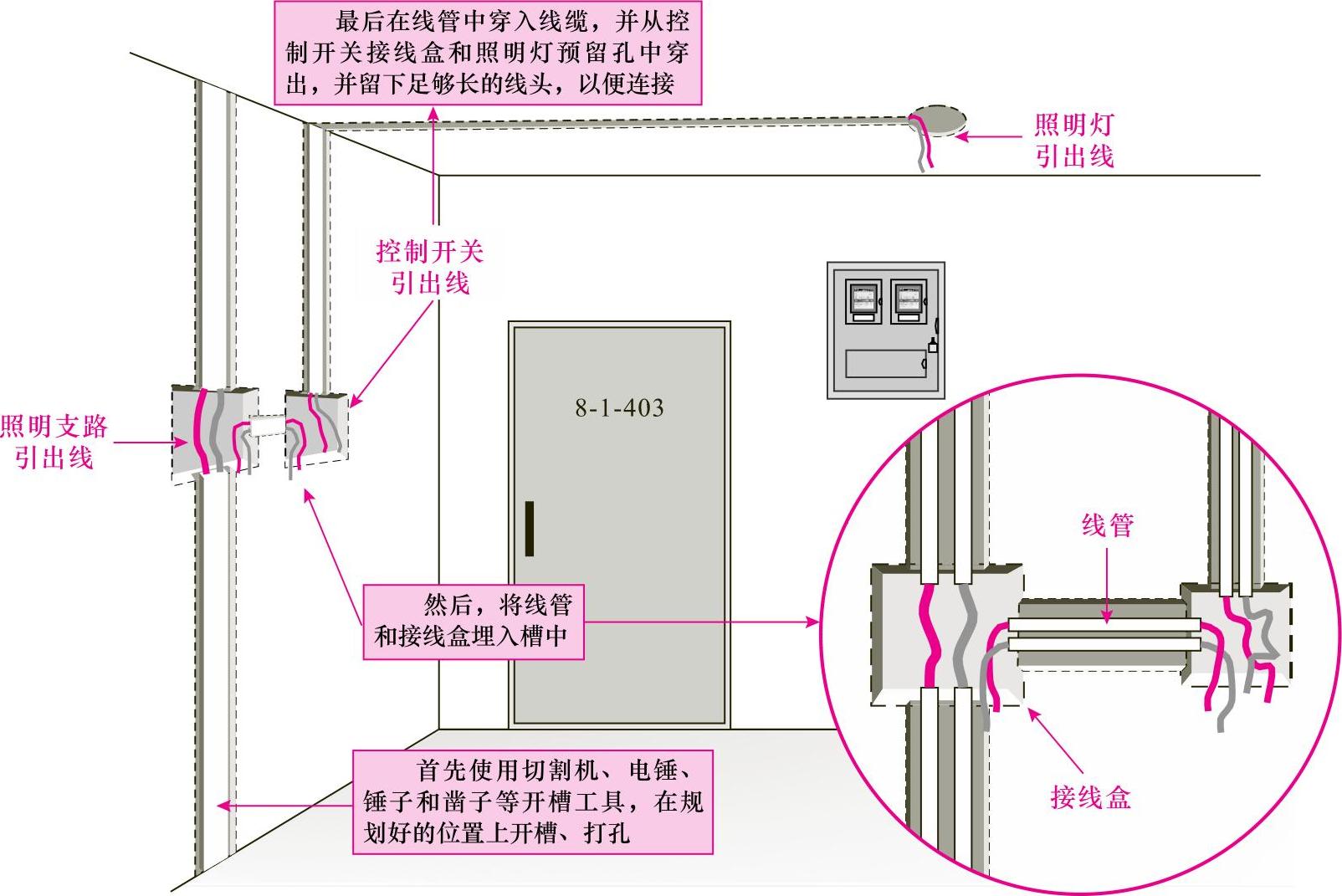

对楼道照明灯安装前，应先使用开凿工具按照设计要求在指定的墙体位置开槽，并确定照明灯、控制开关接线盒及照明支路接线盒的安装位置，然后进行穿线操作。图7-14所示为开槽布线的方法。

图7-14 开槽布线的方法

2.楼层照明支路的连接

图解演示

开槽布线完成后，对照明支路接线盒中的引出线与控制开关接线盒中的引出线进行连接，通过照明支路为楼道照明灯进行供电。图7-15所示为楼层照明支路的连接方法。

图7-15 楼层照明支路的连接方法

3.控制开关的安装连接

控制开关是用于控制楼道照明灯具通断的器件，楼层照明支路的连接完成后，接下来就可以对控制开关进行安装连接了。

图解演示

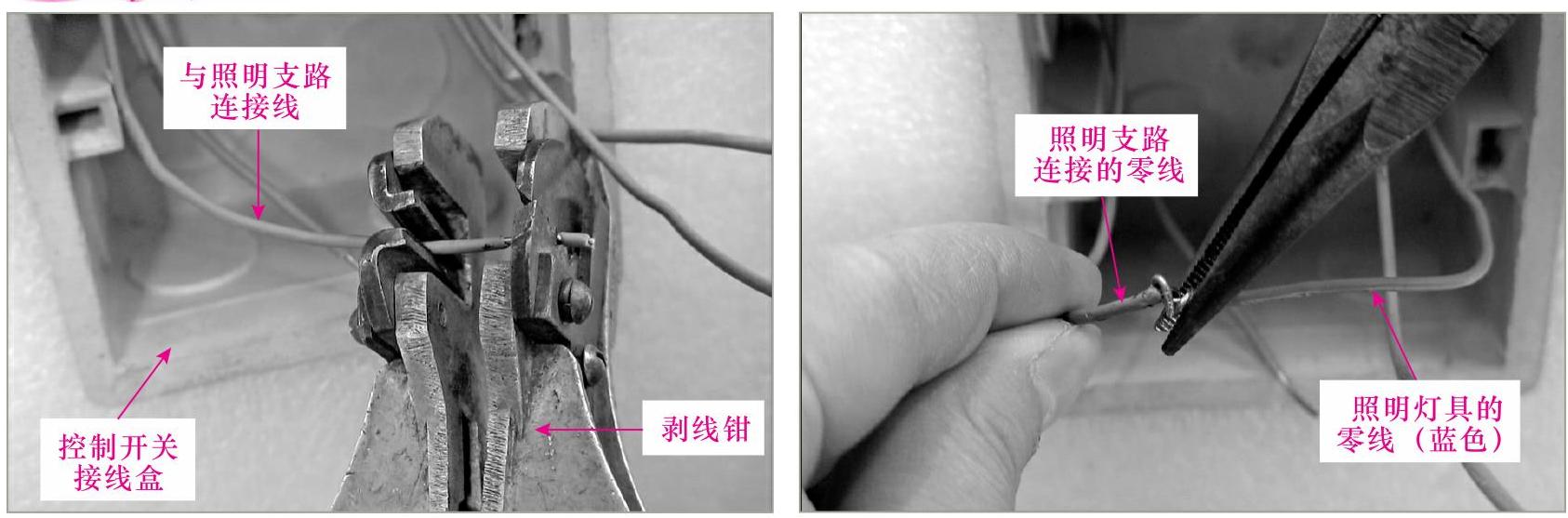

首先使用剥线钳将预留导线的端子进行剥线操作，并将控制开关接线盒中与照明支路连接的零线和照明灯具的零线（蓝色）接线端子进行连接。图7-16所示为导线的加工方法。

图7-16 导线的加工方法

图解演示

使用绝缘胶带对导线连接处的裸露导线进行绝缘处理，使接线处有良好的绝缘性能，接下来拧松控制开关接线柱的固定螺钉，方便导线的连接。图7-17所示为控制开关的安装方法。

图7-17 控制开关的安装方法

图解演示

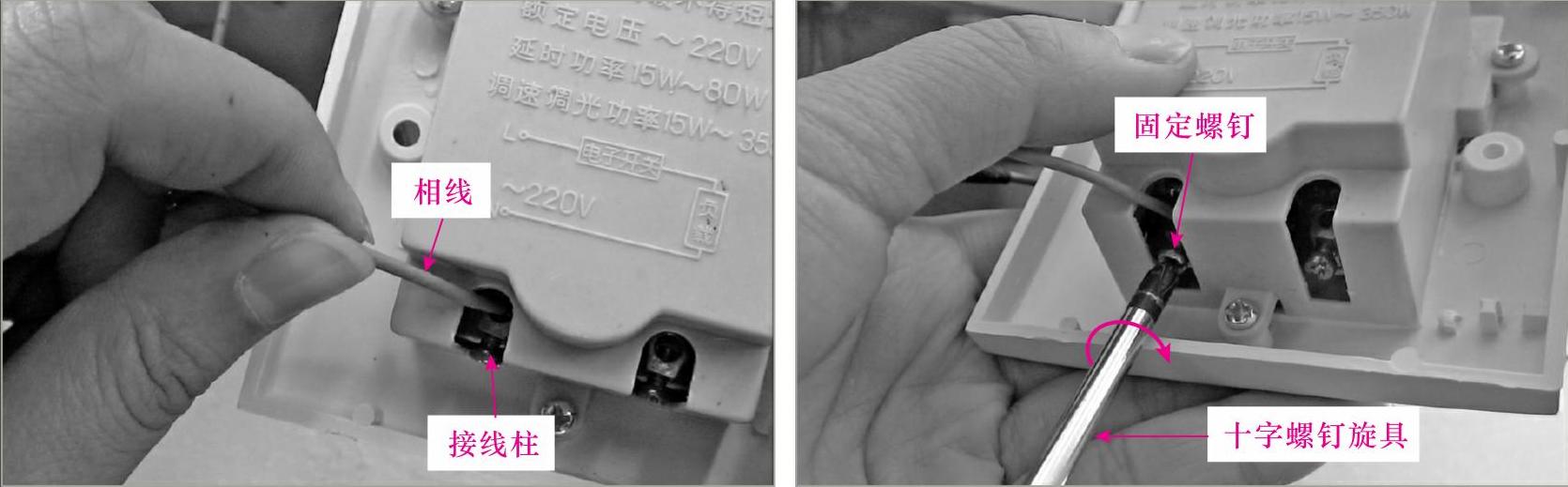

将照明支路连接的相线（红色）的预留端子穿入控制开关其中一根接线柱中。然后使用十字螺钉旋具拧紧控制开关接线柱的固定螺钉，固定与照明支路连接的相线。图7-18所示为照明支路相线的连接方法。

图7-18 照明支路相线的连接方法

图解演示

使用同样的方法将照明灯具连接端相线（红色）的预留端子穿入控制开关的另一个接线柱中并进行固定，向外拉动导线，检查导线端子连接是否牢固。图7-19所示为照明灯相线的连接方法。

图7-19 照明灯相线的连接方法

图解演示

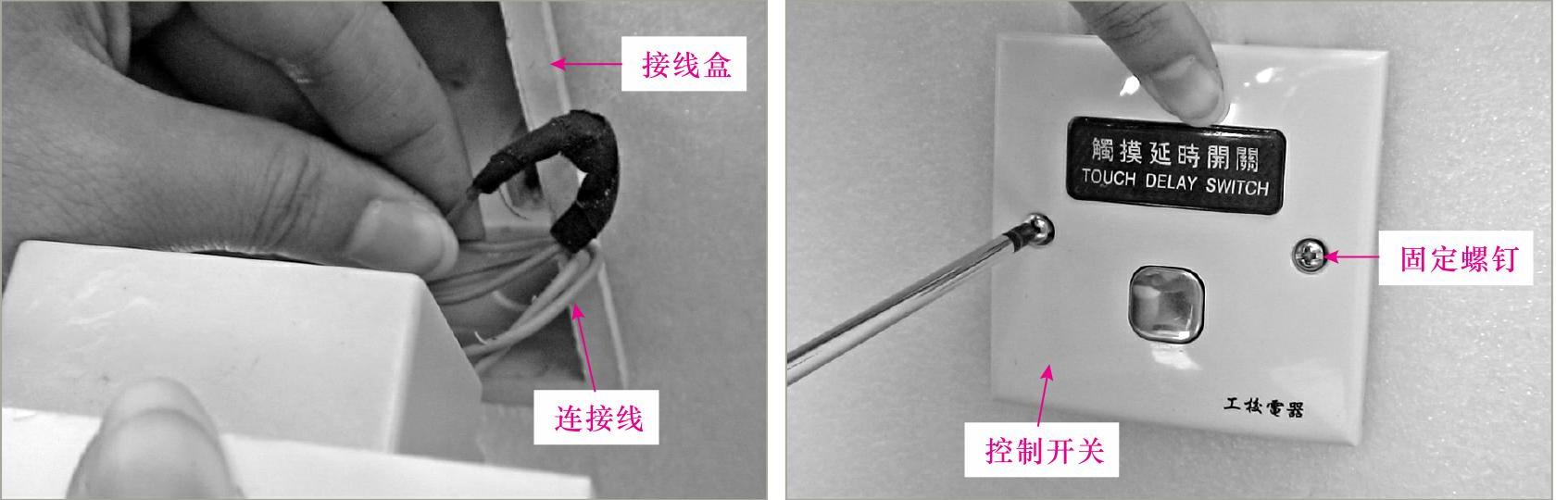

将多余的连接线盘绕在控制开关接线盒中，然后把控制开关放置在预留的安装位置，并将固定螺钉放入控制开关与接线盒的固定孔中，拧紧螺钉，将控制开关进行固定，完成控制开关的安装。图7-20所示为控制开关的安装方法。

图7-20 控制开关的安装方法

4.照明灯的安装连接

照明灯是用于为楼道提供亮度的器件，控制开关连接完成后，接下来我们就可以对照明灯进行安装连接了。

图解演示

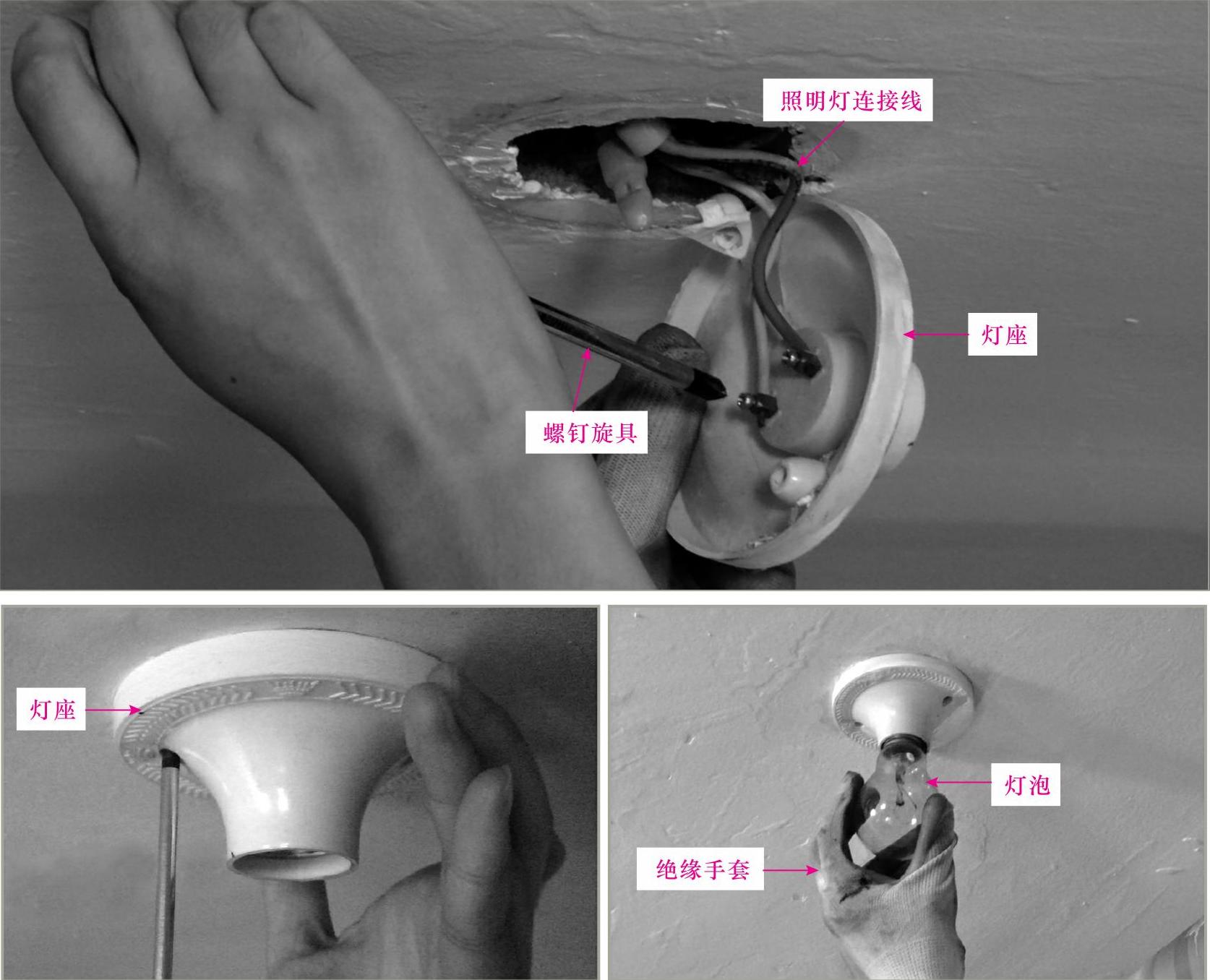

首先将照明灯预留的相线端子和零线端子分别连接在灯座的相线和零线连接端上，然后将灯座定位在楼道灯设定的位置，使用十字螺钉旋具拧紧灯座的固定螺钉，将其固定在墙板上，最后将灯泡拧入灯座中，至此便完成了楼道照明系统的安装。图7-21所示为照明灯的安装方法。

图7-21 照明灯的安装方法

5.照明灯安装完成后进行验证

楼道照明系统安装连接完成后，需要对其进行检验操作，以免开关、照明灯已经损坏，或接线错误等情况的发生。

图解演示

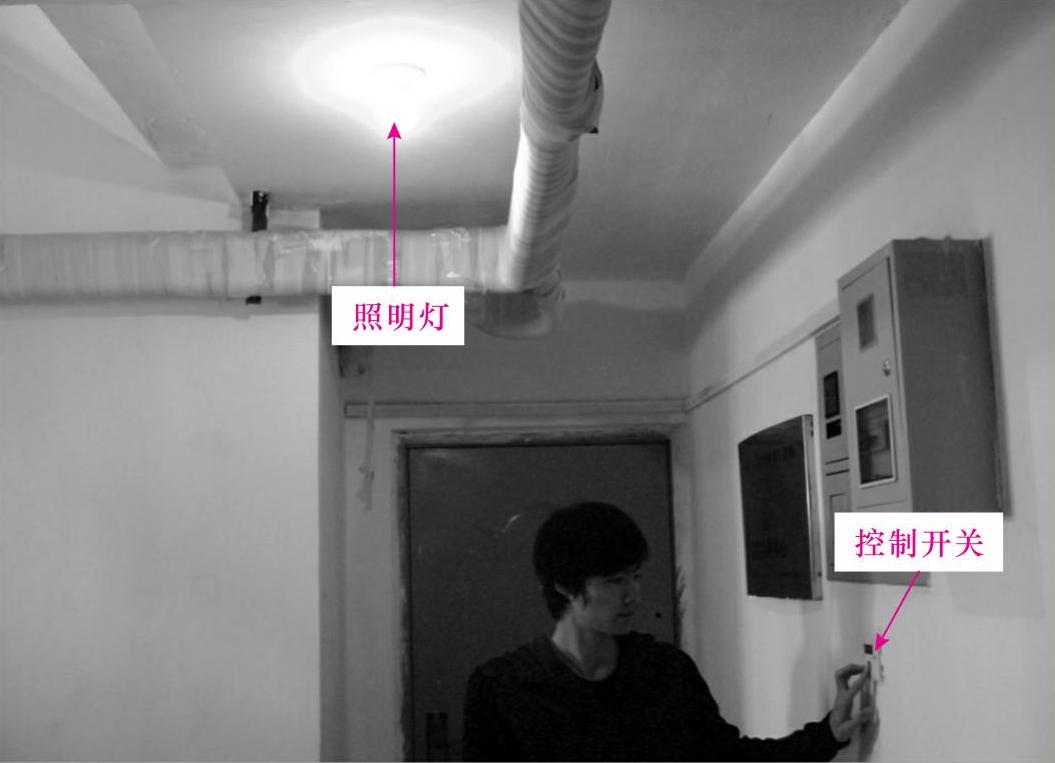

通常先开启电源，然后用手触摸控制开关（触摸延时开关），正常情况下，照明灯点亮，当手离开控制开关（触摸延时开关）一会后照明灯自动熄灭，此时说明楼道照明系统安装正常。图7-22所示为楼道照明系统的验证方法。

图7-22 照明灯安装完成后的检测方法
