路灯照明系统的特点及优势
【摘要】：图7-1 典型路灯照明系统1.路灯图解演示路灯作为一种光源器件是该照明系统中最重要的部件，路灯的种类较多，可分为高压钠灯、金属卤化物灯、高压汞灯、低压钠灯、LED路灯，根据使用环境的不同，可分别选用不同类别的路灯。图7-4 灯杆的实物外形4.供电线缆图解演示供电线缆在路灯照明系统中主要是连接配电箱与路灯，作为供电电压的传输通道，供电线缆的横截面积可根据供电电量进行匹配，选择不同横截面积的供电线缆。
路灯照明系统是智能楼宇中不可缺少的一部分，它主要包括在夜间为小区内部和周围边界提供路灯照明和地灯照明用电，它们都是设置在物业小区周围边界或园区内，具有照明和卫护的作用。
图解演示
在一个小区的路灯照明系统中主要是有多个路灯和多个地灯组成，每个路灯都包括灯罩（防尘罩）、灯杆、路灯和相关的线缆组成的，每个地灯也相应的包括防尘罩、灯具和相关的线缆。图7-1所示为典型路灯照明系统。

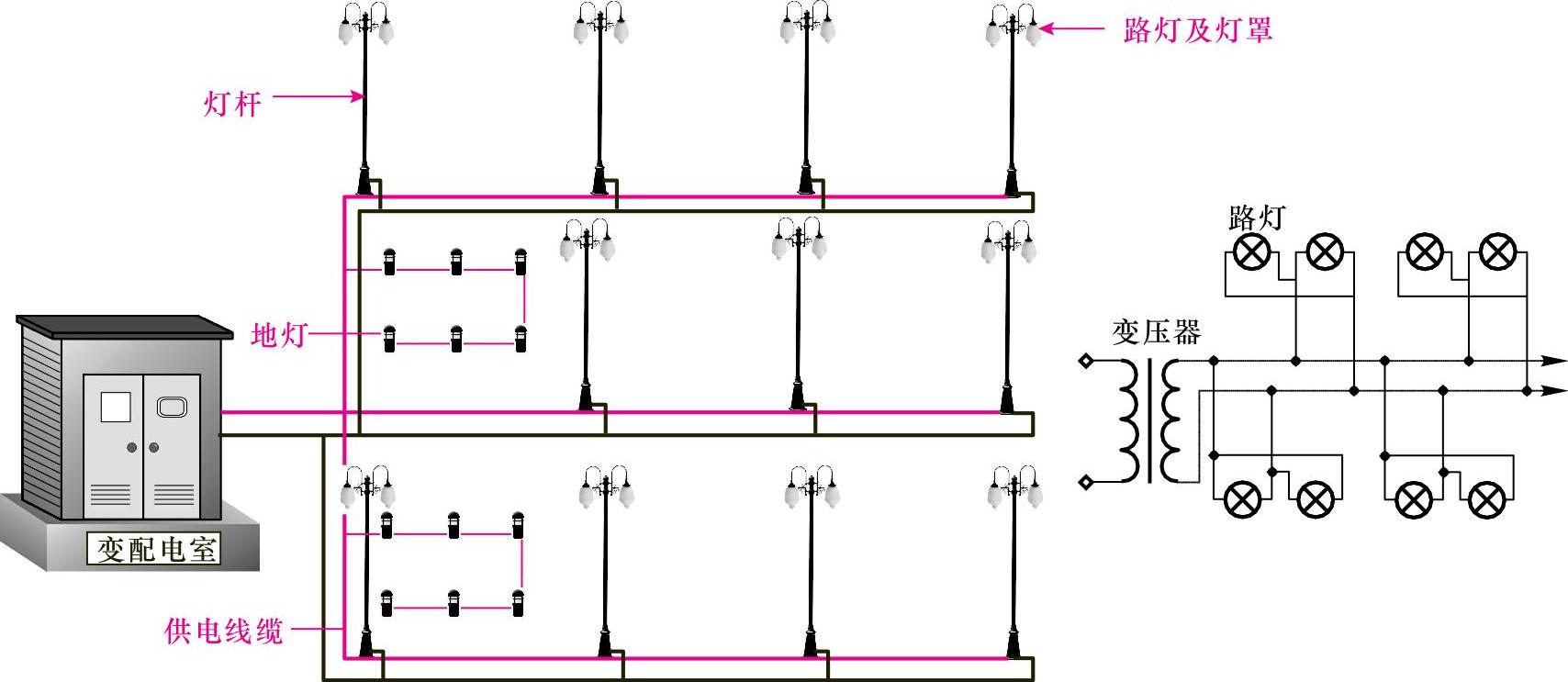

图7-1 典型路灯照明系统
1.路灯（高压钠灯）
图解演示
路灯作为一种光源器件是该照明系统中最重要的部件，路灯的种类较多，可分为高压钠灯、金属卤化物灯、高压汞灯、低压钠灯、LED路灯，根据使用环境的不同，可分别选用不同类别的路灯。图7-2所示为路灯的实物外形。

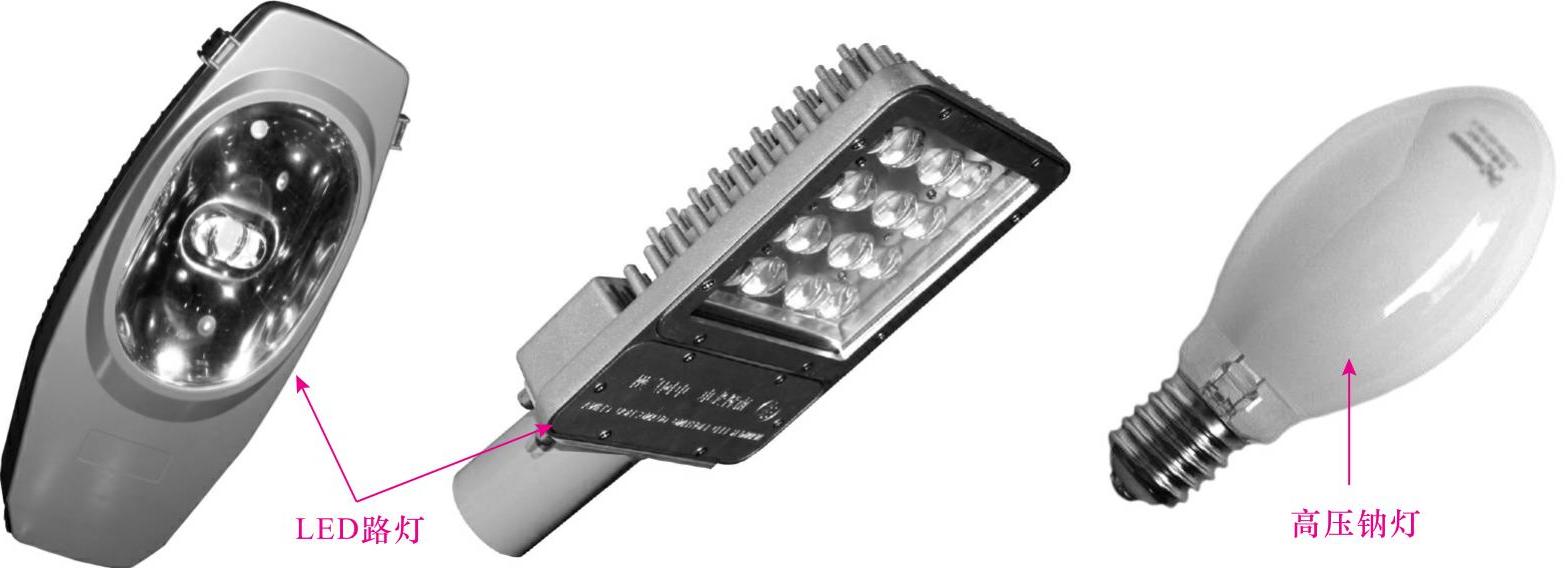

图7-2 路灯的实物外形
2.灯罩
图解演示
灯罩主要是用来保护路灯，同时还可以起到防尘的作用，除此之外，还可以根据不同形状的灯罩来美化周边的环境。图7-3所示为灯罩的实物外形。
图7-3 灯罩的实物外形
3.灯杆
图解演示
在路灯照明系统中，灯杆主要用来敷设供电线缆以及承载路灯，在灯杆上可承载的路灯可分为单、双两种，灯杆的高度约为5m。图7-4所示为灯杆的实物外形。

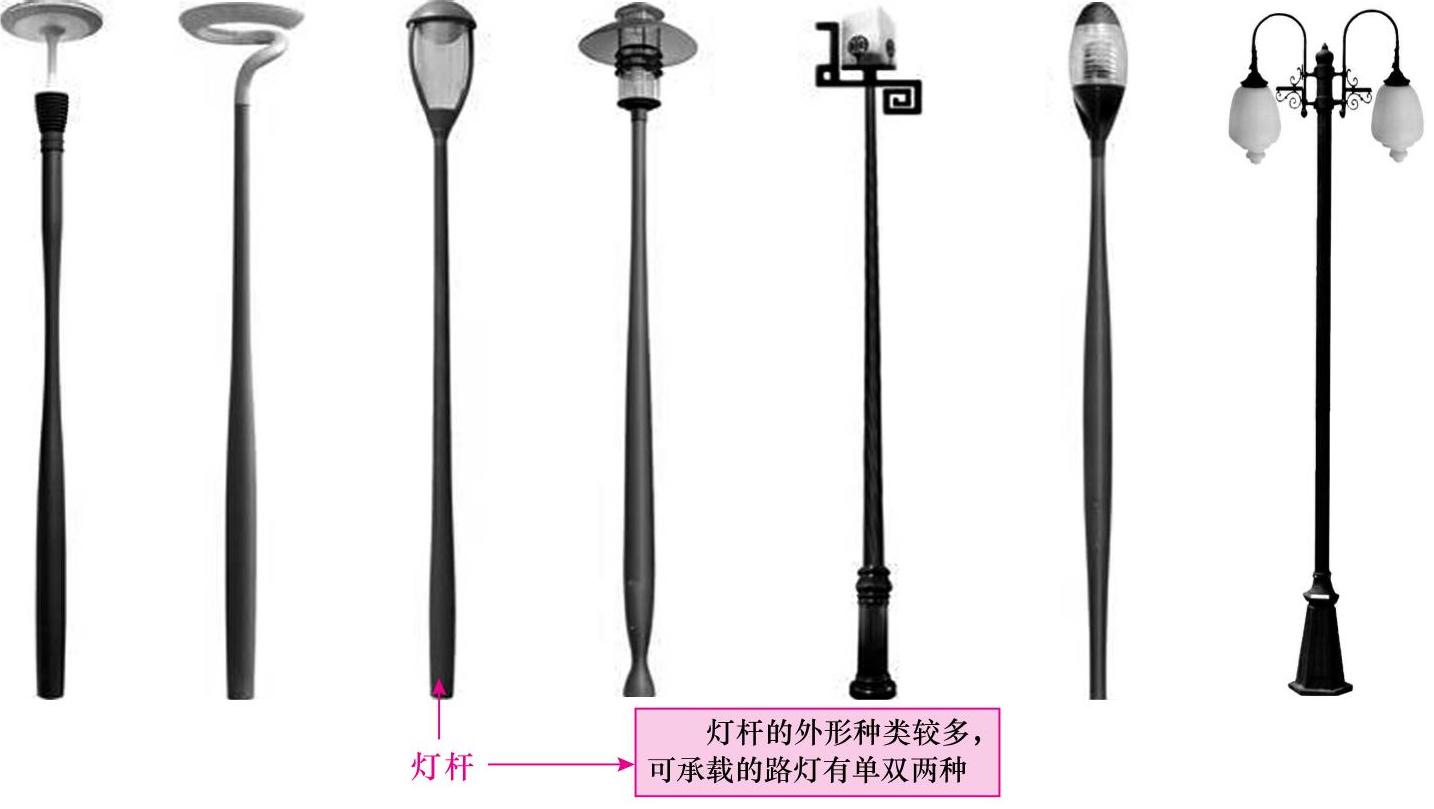

图7-4 灯杆的实物外形
4.供电线缆
图解演示
供电线缆在路灯照明系统中主要是连接配电箱与路灯，作为供电电压的传输通道，供电线缆的横截面积可根据供电电量进行匹配，选择不同横截面积的供电线缆。图7-5所示为供电线缆的实物外形。

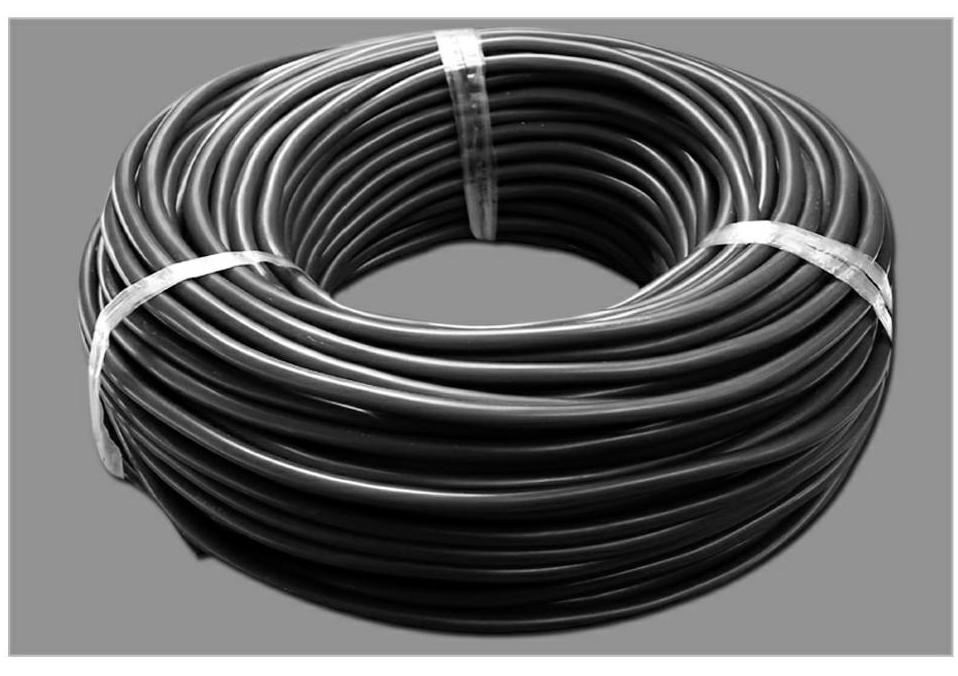

图7-5 供电线缆的实物外形
