小区供电线路的安装和调试：完全指南

2023-06-24 理论教育版权反馈

【摘要】：小区供配电线路设计及主要部件选配完成后，即可根据所设计的供电线路，对其主要部件进行安装接线操作，并对安装完毕后的线路进行调试。启动电源后，使用控制开关可以控制楼道灯的点亮与自动熄灭，因此，说明小区供电线路安装正常，如图6-53所示，为楼道灯采用触摸开关和声控开关控制的调试过程。

小区供配电线路设计及主要部件选配完成后，即可根据所设计的供电线路，对其主要部件进行安装接线操作，并对安装完毕后的线路进行调试。

1.小区供电线路的安装

图解演示

1）变配电室是小区供电线路中不可缺少的设备，也是供电线路的核心，在进行小区供电线路的敷设和连接前，应首先对其变配电室进行架设，如图6-47所示。架设的变配电室应符合安全、可靠、力学性能好等要求，从外界线路引入的三相高压电源线，通过地下管网送到小区变配电室内，为了安全可靠，必须使用铁管进行防护。

图6-47 变配电室的架设以及与外接线路的连接

三相高压电源线分别用绝缘性能良好的导线，在施工过程中，严格按施工要求和安全规范进行，特别注意不要损伤电缆的绝缘层。低压输出端应与高压输入端分离，不要靠近，最好是分为两侧，输出线也采用金属套管保护。并且施工过程中一定要注意在断电的情况下进行。

图解演示

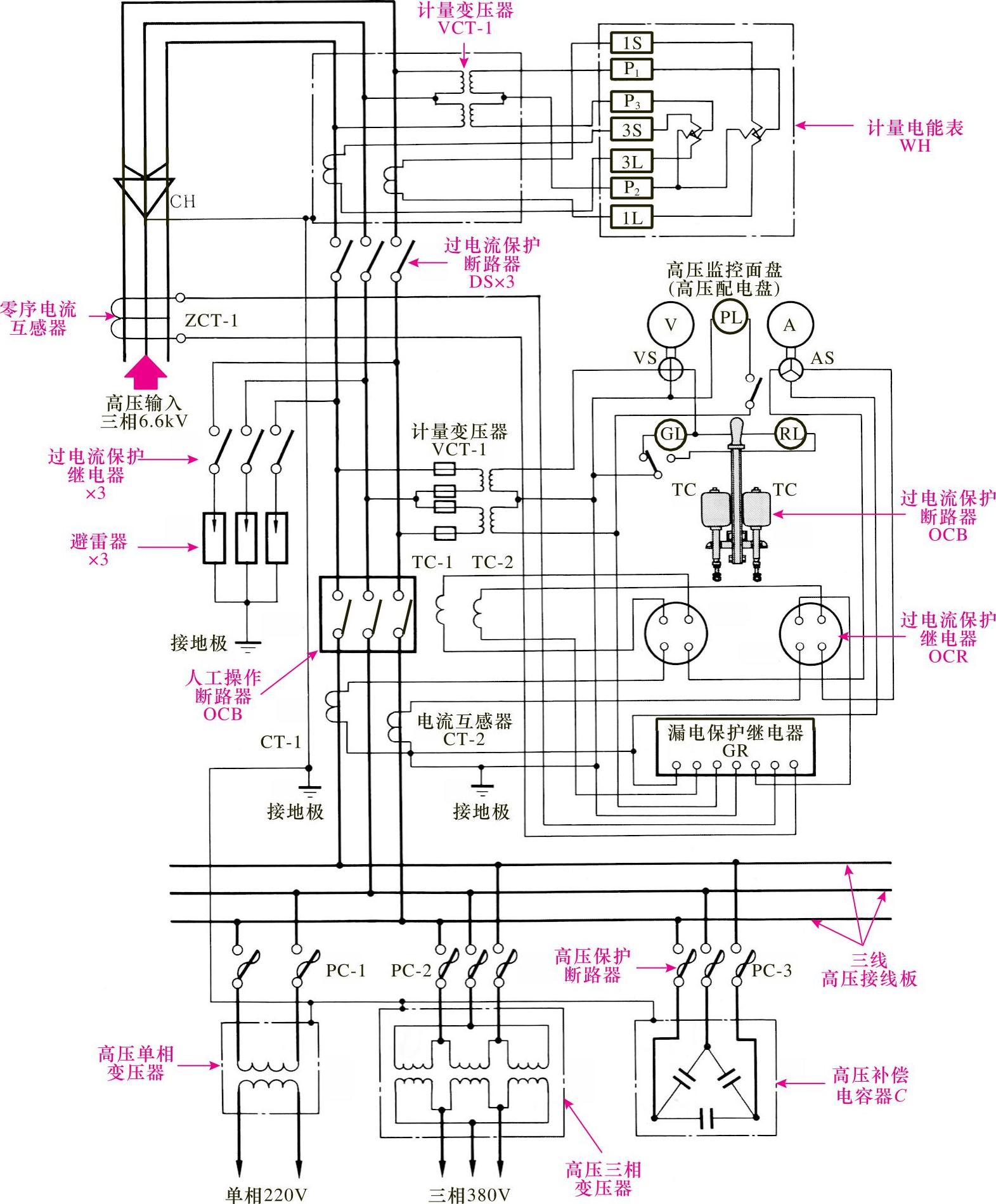

2）接下来对其变配电室内的主要部件进行连接，变配电室的主要功能是将高压三相6.6kV或10kV的电源经开关及检测设备后送到单相高压变压器和三相高压变压器中，经变压器变成单相220V电压和三相380V电压，再送往楼宇配电箱内，连接时可按图6-48的接线方法进行连接。

图6-48 变配电室的线路连接图

图解演示

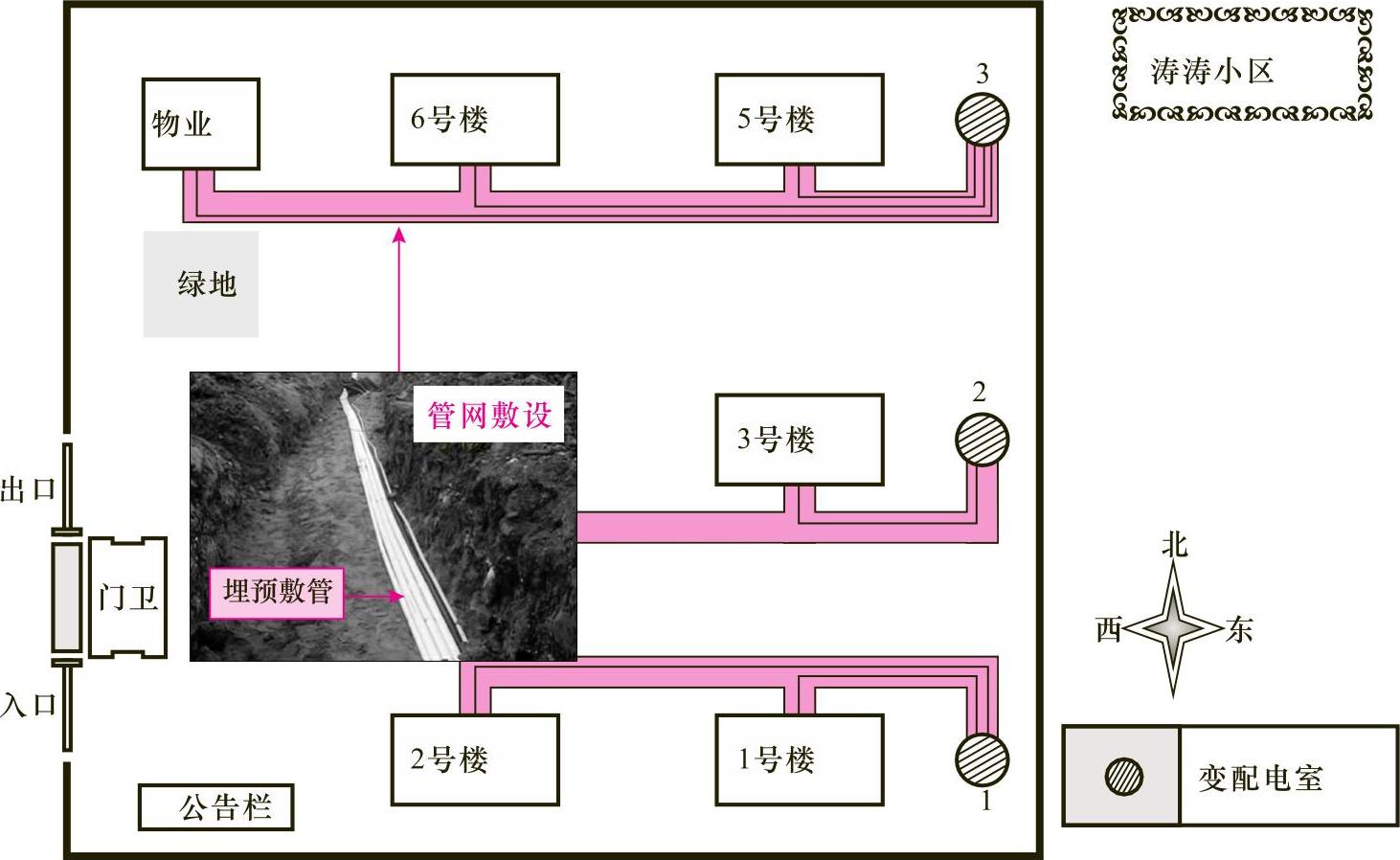

3）在变配电室架设、连接完成后，将变配电室的输出线按照规划的布线图进行地下管网线路的敷设，引入各楼宇配电箱中，如图6-49所示。

在施工时，可以根据预埋线路的地下管网图，为小区中的各个楼宇进行线路的架设，该线路不光包括变配电室输送来的强电管网，也有包括弱电（电话、网络、有线电视）管网线路。

图6-49 将变配电室的输出线引入各楼宇配电箱中

图解演示

4）低压供电线路引入楼宇配电箱后，由楼宇配电箱根据预先设计的进户供电方式将其供电线路引入各层分配电箱和楼道照明系统中，如图6-50所示。

图6-50 楼宇内供电线路的分配

图解演示

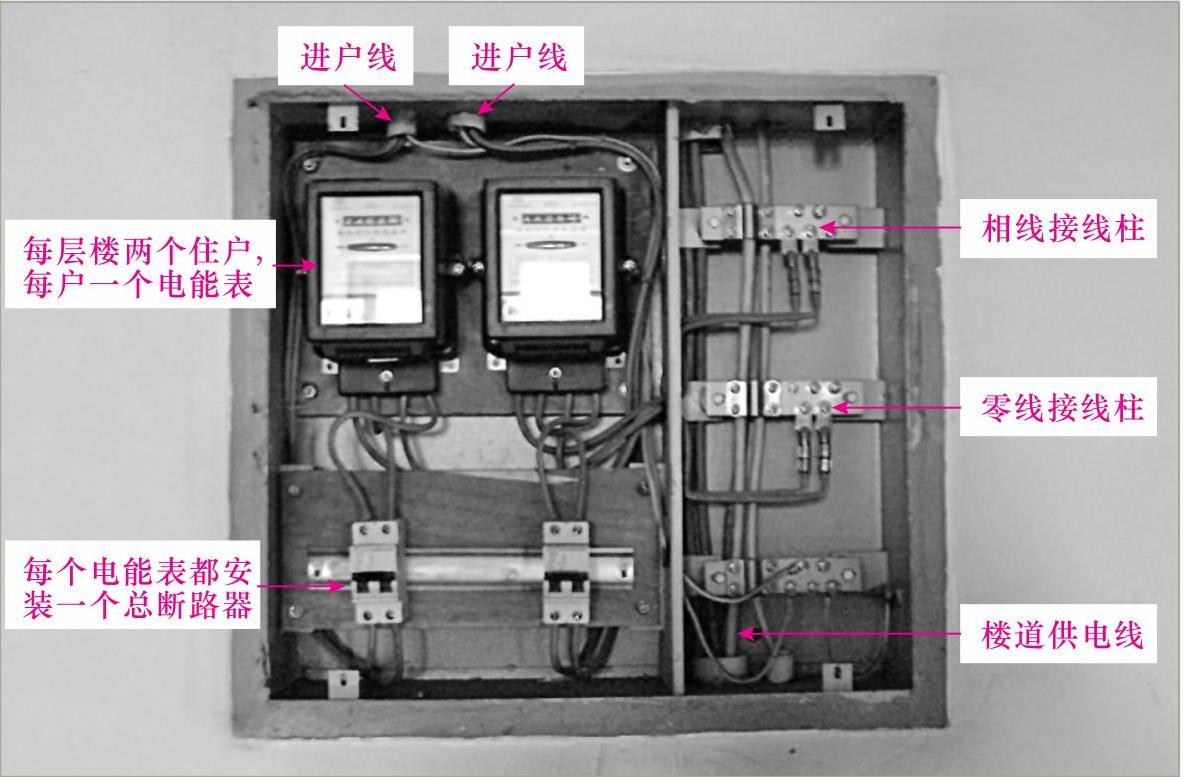

5）楼宇配电箱内的低压供电线路引入各楼层后，接下来就需要对每层楼的楼道里的照明灯和用户配电箱进行安装了，楼道配电箱用来检测住户的用电量，如图6-51所示。配电箱是由电能表、总断路器以及传输线路等组成的，以每层楼有两个住户为例，配电箱中有两组供电线路，分别连接两个住户供电线路的电气设备。

6）接下来需要对其楼道照明线路进行安装连接，楼道照明线路主要由楼道灯和控制开关等组成。

图6-51 配电箱的安装实物图

图解演示

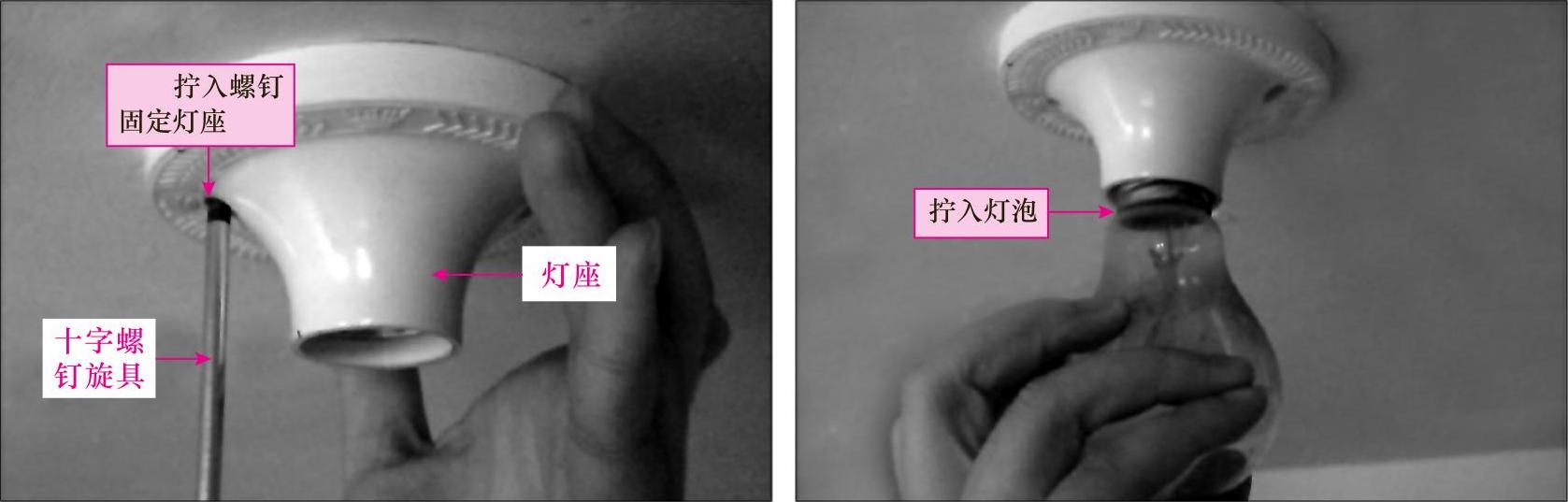

安装楼道灯时，将楼道灯灯座的相线和零线分别与墙板上预留的电源供电的相线和零线进行连接，连接完成后将照明灯的灯座定位在设定的位置，使用十字螺钉旋具将其固定在墙板上，拧入灯泡，即完成了楼道灯的安装，如图6-52所示。

图6-52 楼道灯的安装

7）楼道灯安装完成后，接下来对其楼道灯控制开关进行安装，楼道灯的控制开关通常采用触摸开关和声控开关等，其安装方法同单控开关的安装方法相同，再此可参照6.2.2节中单控开关安装方法进行安装。

2.小区供电线路的调试

图解演示

楼道灯安装完成后，需要对其进行检验操作，以免开关已经损坏，或接线错误等情况的发生。启动电源后，使用控制开关可以控制楼道灯的点亮与自动熄灭，因此，说明小区供电线路安装正常，如图6-53所示，为楼道灯采用触摸开关和声控开关控制的调试过程。

图6-53 楼道灯采用触摸开关和声控开关控制的调试过程
