小区供电线路的设计是小区供电线路施工过程中的重要环节。电工要在施工前熟悉小区的施工环境，对线路的敷设、小区照明线路及变配电系统等进行合理的规划，并根据不同的安装环境，选择不同的设备，并制定出整体施工方案，从而满足小区的供电要求。

1.小区供电线路的供电方式

（1）小区供电方式

图解演示

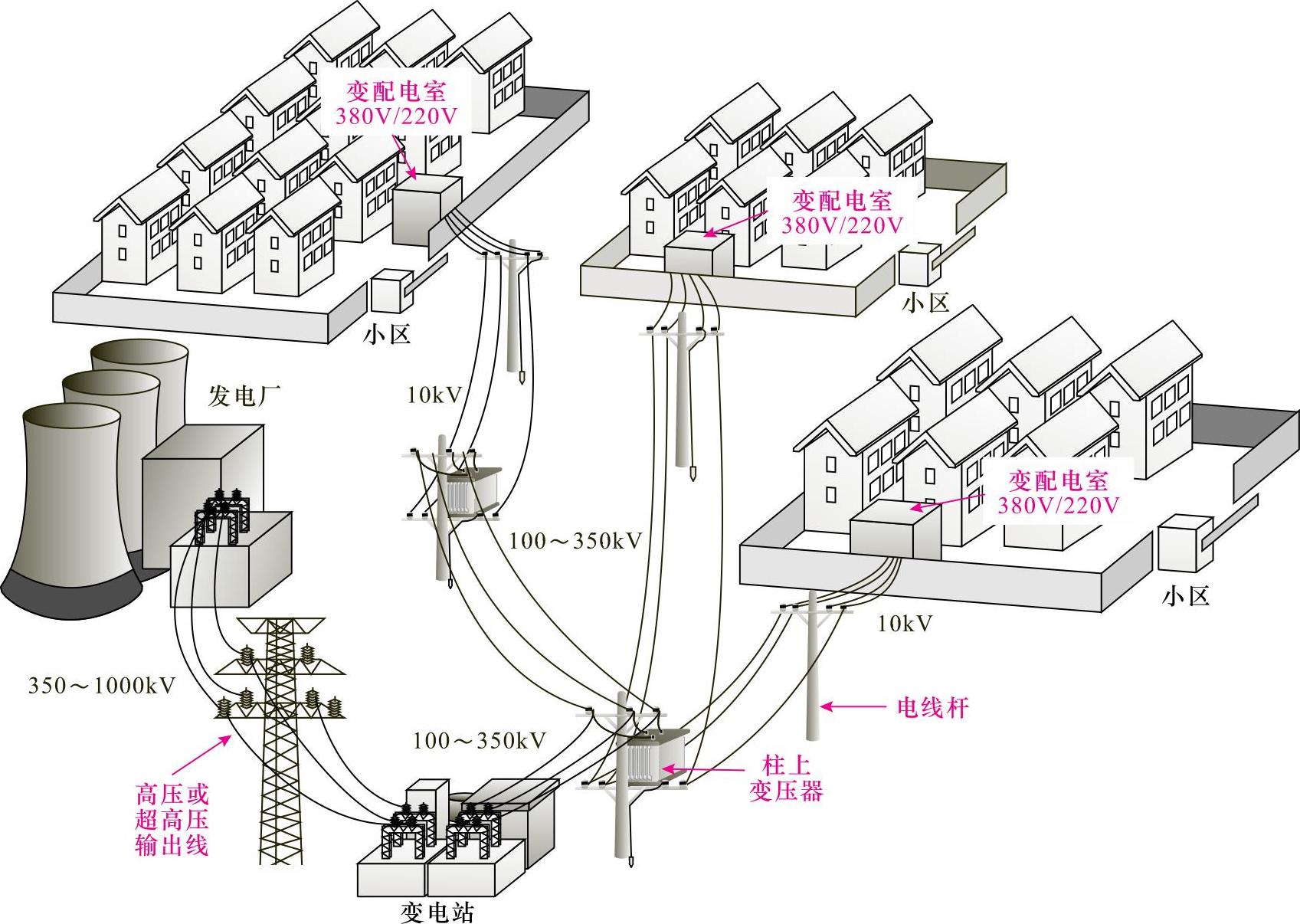

小区的供电一般都是由发电厂经变电站后，通过电线杆、地下管网等方式送往小区的变配电室，如图6-39所示，三相交流电源是发电厂将风能、水能或核能等自然界的能源转换成电能，经高压线传输到变电站中，由变电站的变电和配电设备将高压或超高压降为中低电压，经柱上变压器、电线杆、地下传输网络送给小区的变配电室。

图6-39 小区的供电方式

（2）小区楼宇供电方式

图解演示

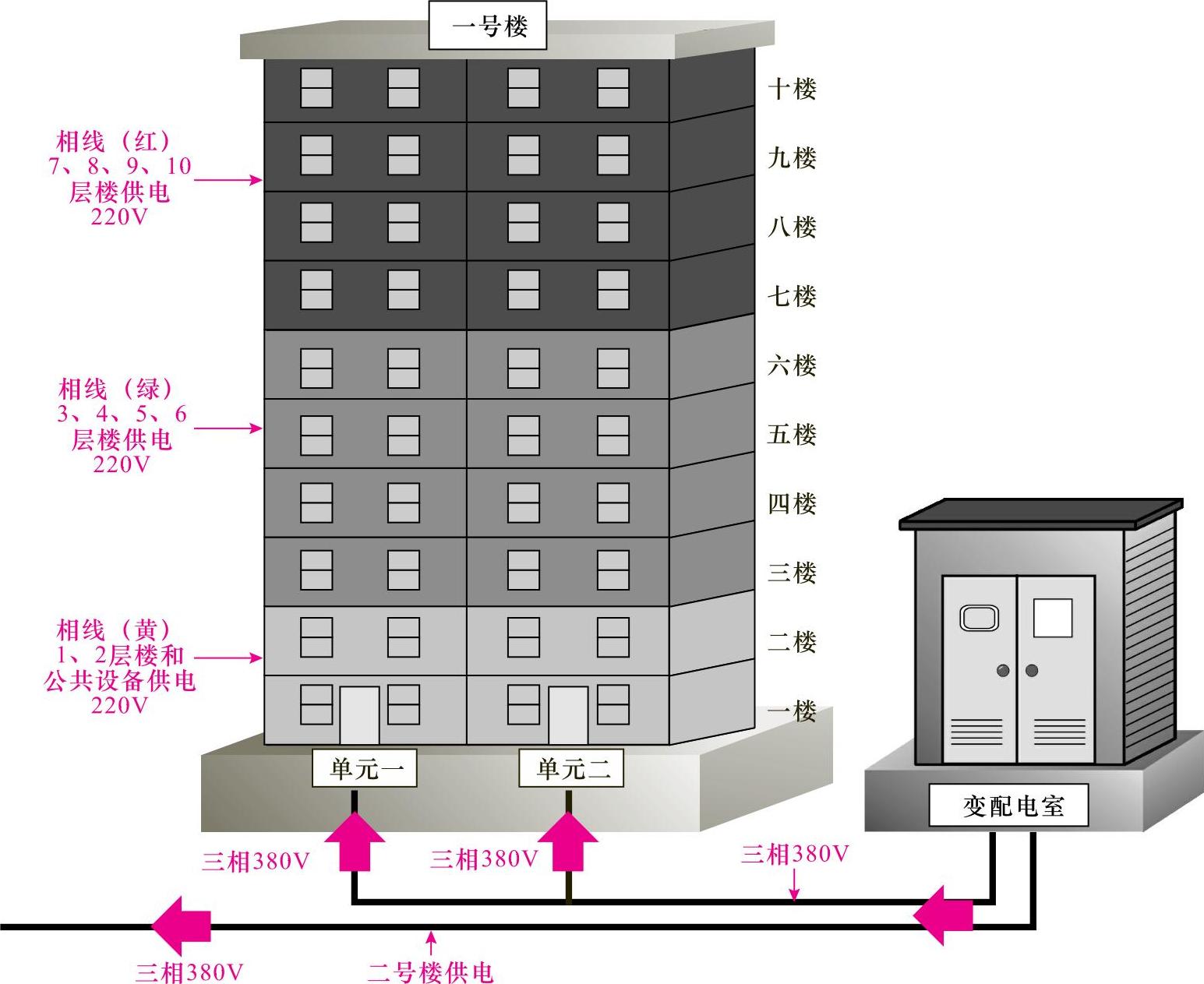

电力传输线路进入小区变配电室后，由变配电室送出三相380V交流电压分别送给小区各栋楼及各单元的总配电箱中，由楼内的总配电箱按照三相交流平衡分配的原则，将其分成3路单相交流电送入各楼层中，使得日常生活中实际使用的为单相交流电，如图6-40所示。

（3）小区进户供电方式

图解演示

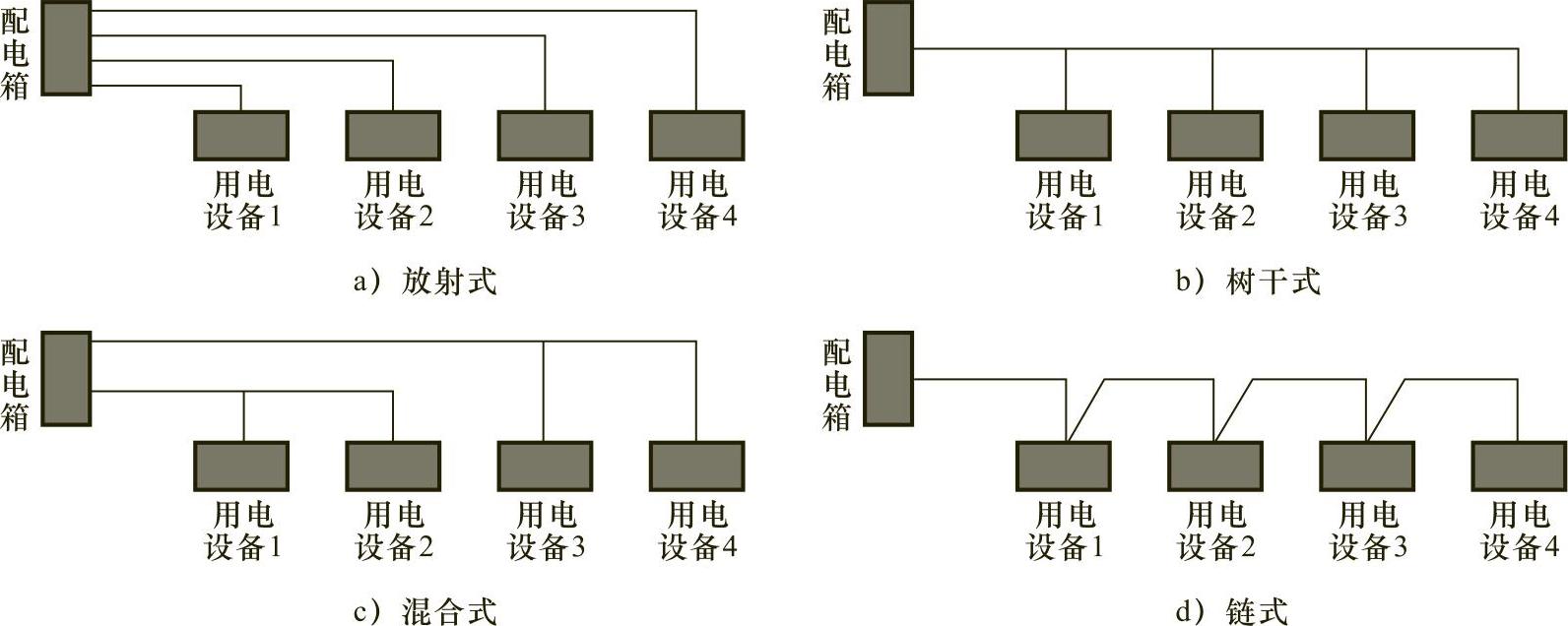

三相380V进入楼宇后，由楼内的总配电箱进行各楼层的配电，其配电网络的基本连接方式主要有放射式、树干式、混合式和链式4种，如图6-41所示，电工进行配电操作时，应根据用户需求综合运用各种配电方式，进行线路的连接敷设。

放射式供电方式一般多在较重要的负荷配电时使用；树干式供电方式一般在不重要的照明场所配电时使用；混合式供电方式是一种介于放射式和树干式之间的配电方式；链式供电方式一般在距离变配电所较远，而彼此自检距离又近的不重要的小容量设备配电时使用，连接台数不宜超过3～4台。

常用的供电方式很少有单独使用的，往往是综合运用，下面以几种典型的配电方案为例进行介绍，来帮助电工合理地选择进户供电线路的供电方式。

图6-40 小区楼宇的供电方式

图6-41 小区进户供电线路的供电方式

①多层建筑物配电系统

图解演示

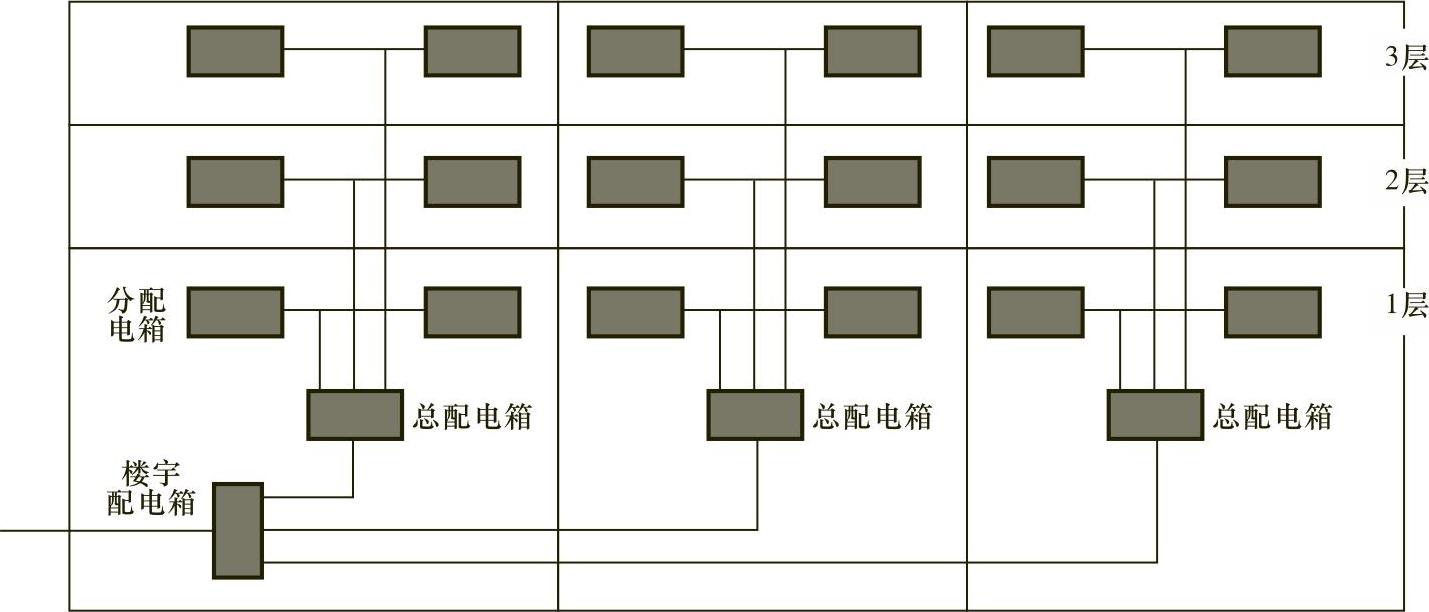

如图6-42所示，为多层建筑物配电系统。其进户线直接进入大楼的总配电箱，由总配电箱采取干线或立管（竖井）方式向各层分配电箱供电，再经分配电箱引出支线向各个房间的用电设备供电。

图6-42 多层建筑物配电系统

②住宅建筑配电系统

图解演示

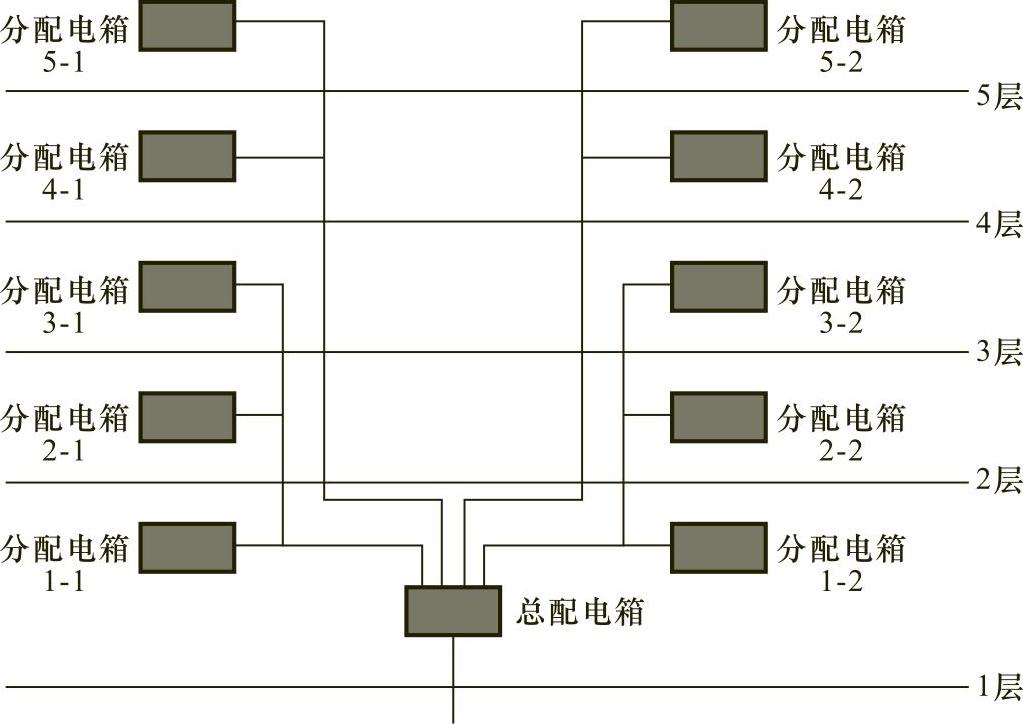

如图6-43所示，为住宅建筑配电系统。以每一楼梯间作为单元，进户线引至该住宅的楼宇配电箱（在某一单元内），再由干线引至每一单元的总配电箱，各单元采用树干式（或放射式）向各层用户的分配电箱供电。

图6-43 住宅建筑配电系统

③高层建筑配电系统

图解演示

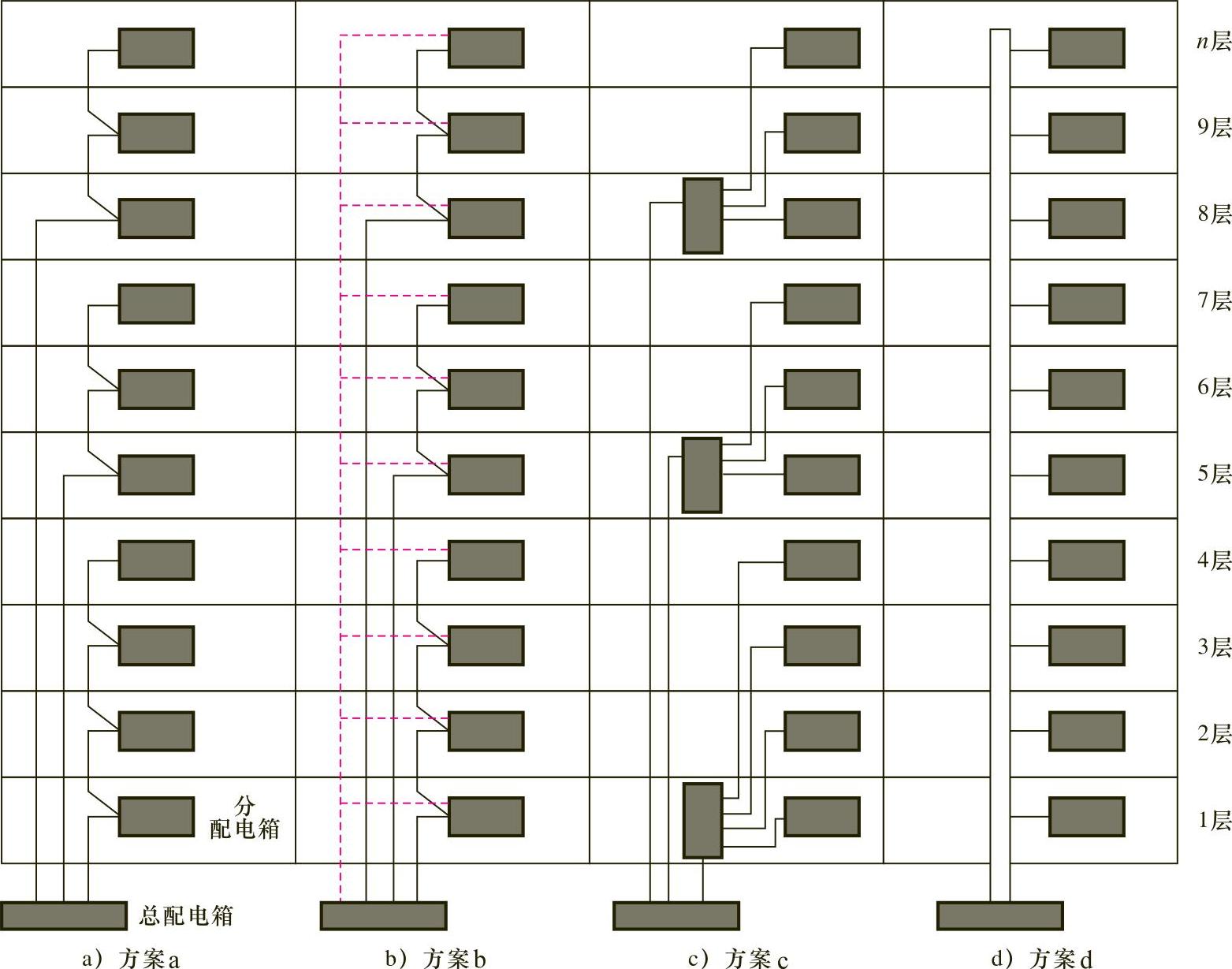

如图6-44所示，为高层建筑配电系统，该系统分别采用4种方案。其中方案a、方案b、方案c采用的是混合式，先将整栋楼按区域和层分为若干供电区，设置电气竖井，并划分每个供电区的楼层，由每路干线向一个供电区供电，故称为分区树干式配电系统。

其中方案a和方案b基本相同，只是方案b增加了一个公用备用回路（树干式）。方案c增加了一个分区配电箱，与方案a和方案b对比，可靠性更高。方案d采用树干式配电方式，配电干线少，减少了低压电平及供电回路数，安装维修方便，但供电的可靠性和控制的灵活性较差。

图6-44 高层建筑配电系统

2.小区供电线路主要部件的选配

小区供电线路主要部件主要由变配电室、楼宇配电箱、电能表、断路器、电线、电缆等组成，在进行小区供电线路的设计时，应根据需要对其供电线路中的主要部件进行合理的选配。

（1）变配电室的选配

图解演示

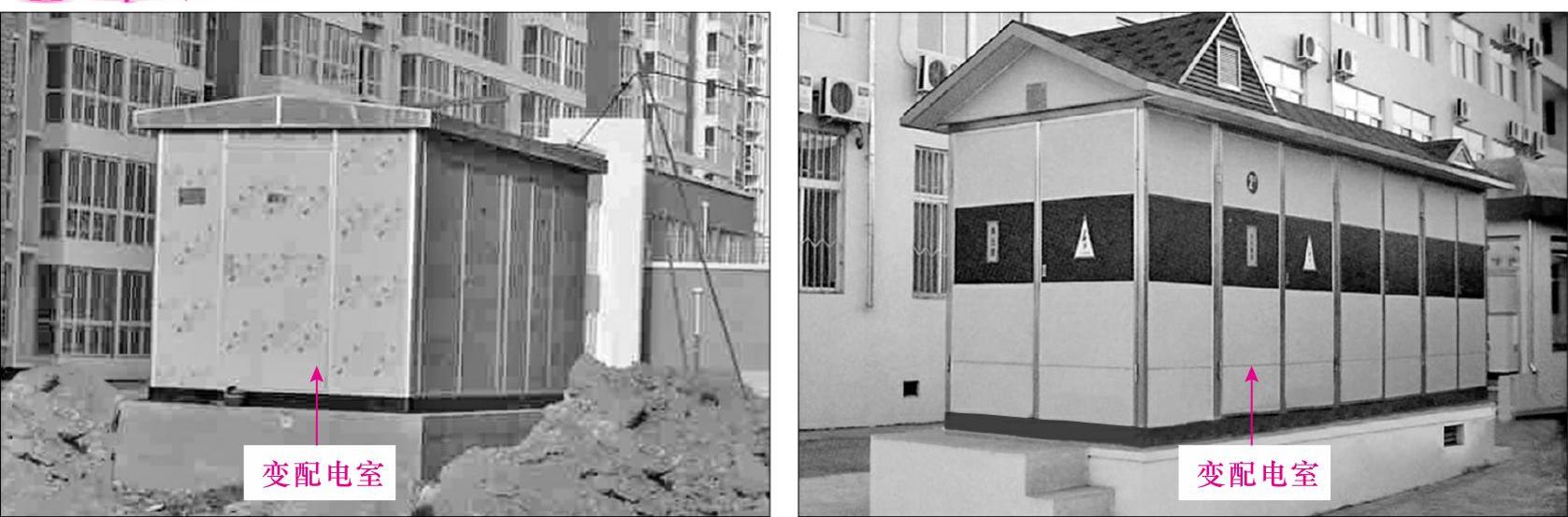

变配电室是用来放置变配电设备的专用房间，需要建设在指定的安装位置，便于小区各单元楼供电，是小区供电线路中必不可少的设备，典型的小区变配电室如图6-45所示。

图6-45 变配电室

变配电室的主要功能是将高压三相6.6～10kV的电源经开关及检测设备后送到单相高压变压器和三相高压变压器中，经变压器变成单相220V电压和三相380V电压，再送往楼宇配电箱内。

（2）配电箱的选配

图解演示

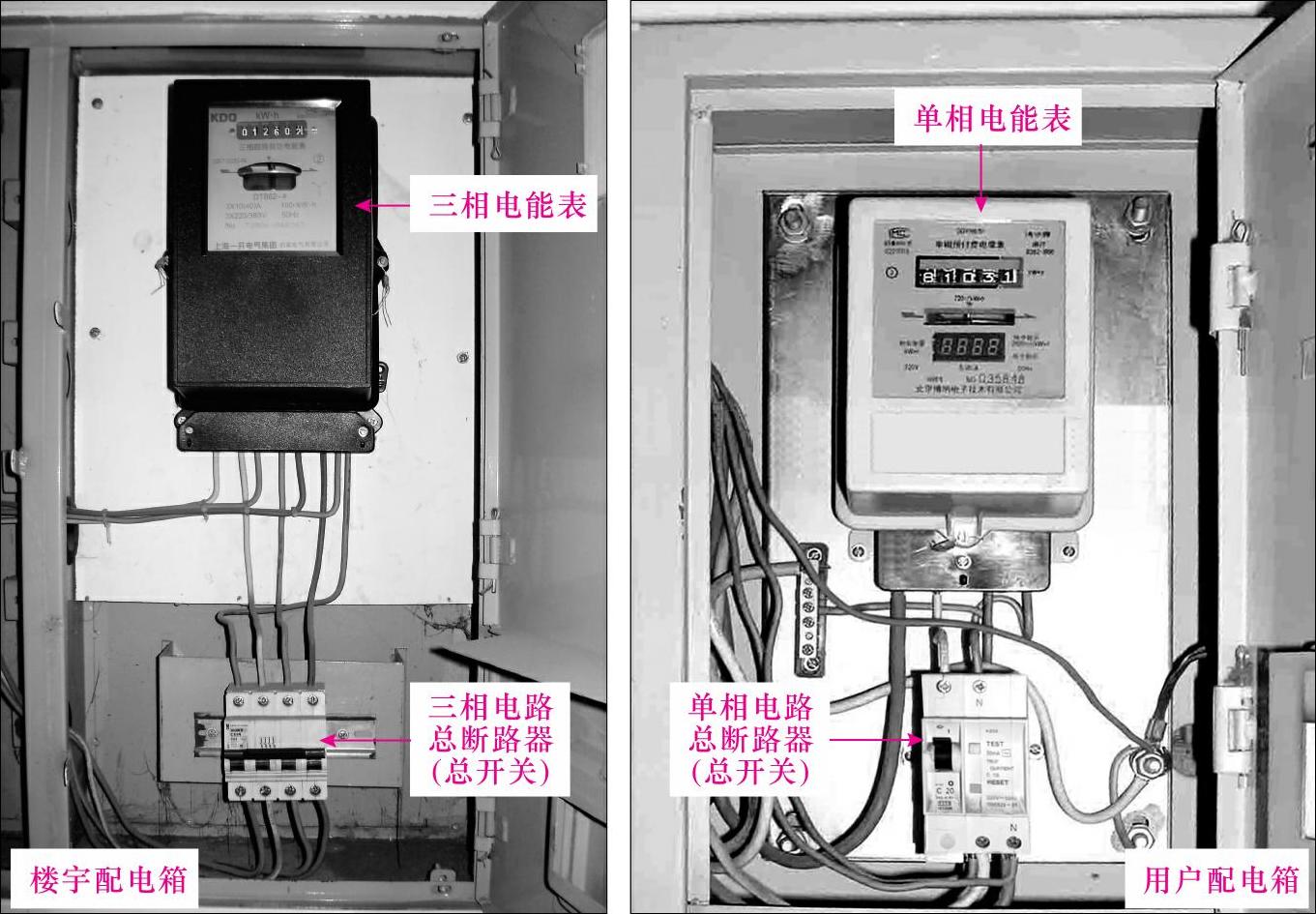

配电箱是每个住户供电都会涉及到的设备，配电箱里一定要包括电能表、断路器这些基本配件，并且必须安装在一起，其中电能表是用来计量用电量的，配电箱中的断路器位于主干供电线路上，因此是对主干供电线路上的电力进行控制、保护的装置，也可称之为总断路器、总开关。图6-46是楼宇配电箱和用户配电箱，从图可看出楼宇配电箱内采用的是三相接线方式的电能表和总断路器，而用户配电箱内采用的是单向接线方式的电能表和总断路器。

图6-46 配电箱内的基本配件

选配配电箱内的总断路器和电能表时，应满足总断路器的额定电流必小于电能表的最大额定电流。电能表的容量应根据用户的需要进行选择，若电能表选用最大额定电流为40A，那么总断路器必须采用小于40A的断路器。

电能表和总断路器的额定电流有许多等级，如5～20A、10～30A、10～40A、20～40A、20～80A等，如果使用的家用电器比较多，低额定电流的电能表和总断路器就无法满足工作要求。此时，可根据使用的家用电器的功率总和，按照功率计算公式P（W）=UI（VA），计算出实际需要的电能表和总断路器的额定电流的大小。

（3）电线、电缆的选配

选择电线、电缆时，传输电流的值与电缆的规格要相适应，即电缆的载流量是各个支路电流的总和，如选择电缆留的余量过大，会造成浪费，如电缆直径选择得过小，会使电缆在传输电流的过程中产生较大的热量，导线过热会引起线路损坏，还可能引起火灾，选用时应注意。除此之外选择室外电线、电缆时还应保证电线、电缆具有良好的防水性能、防腐蚀性能、温度范围、可承受压力和其他外力等。
