对家庭照明线路的设计以及主要部件选配完成后，即可对家庭照明线路进行安装，安装时应遵循一定的安装要求进行，以保证安装完成后的家庭照明线路的安全、可靠。

1.家庭照明线路的安装

下面我们以单控开关控制单个照明灯的控制方式为例对其家庭照明线路的安装进行介绍。

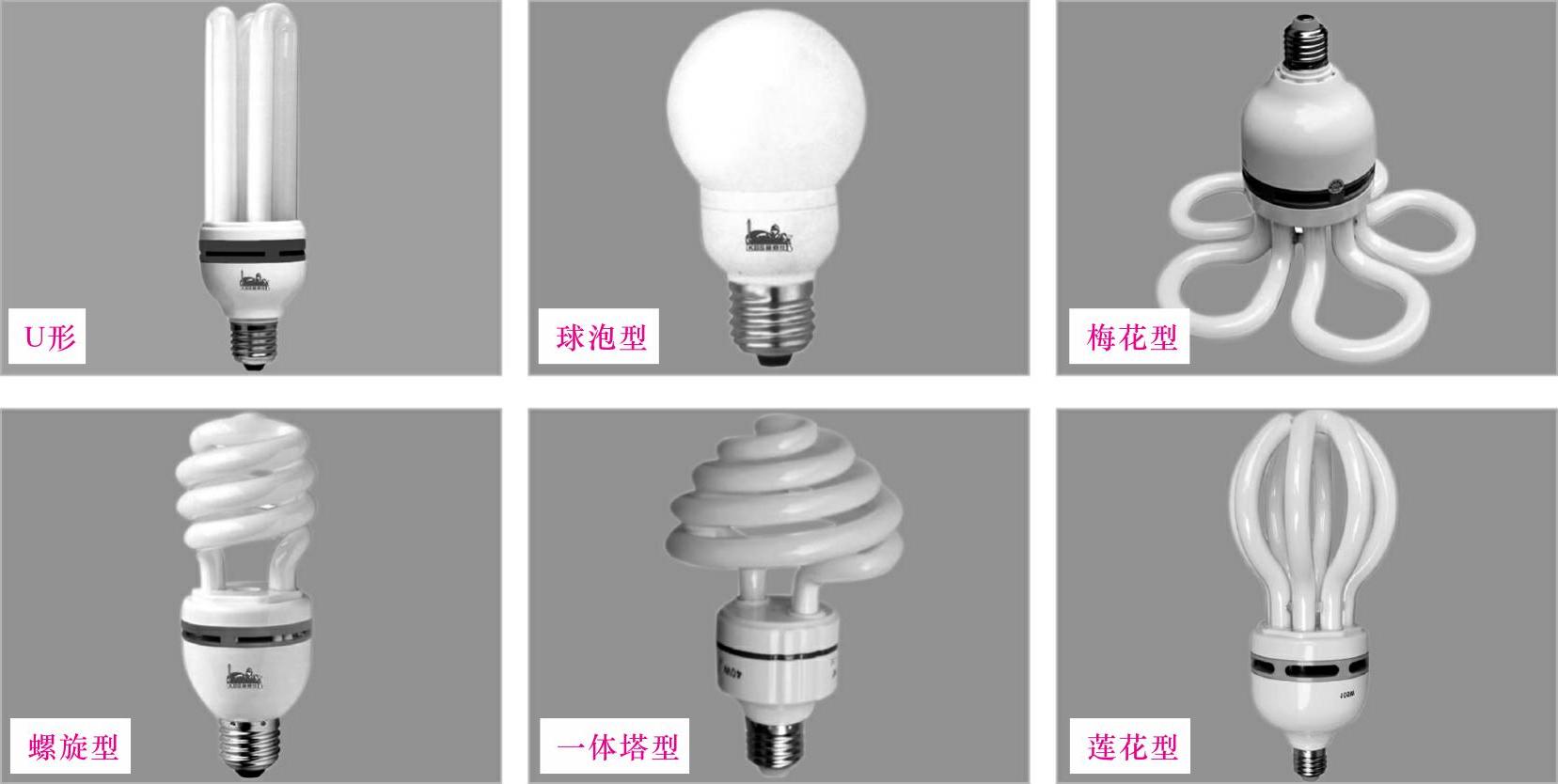

图6-29 节能灯的外形

图解演示

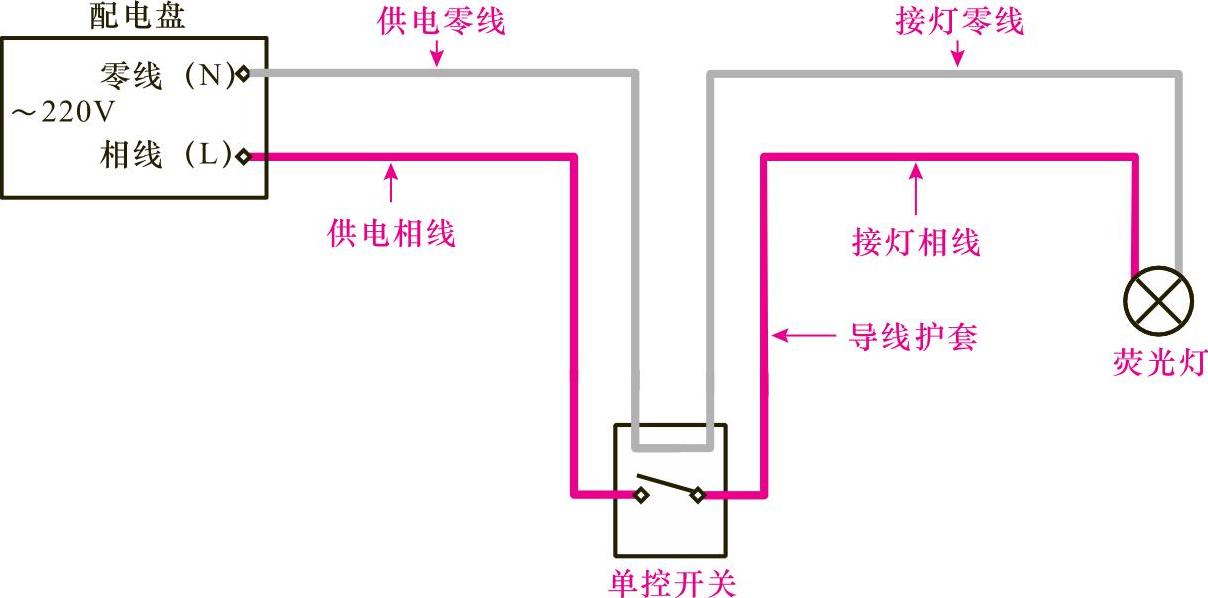

1）在对家庭照明线路中的开关及照明灯进行安装时，首先应了解开关以及照明灯在线路中的连接关系，如图6-30所示。

图6-30 照明灯和开关的连接关系

图解演示

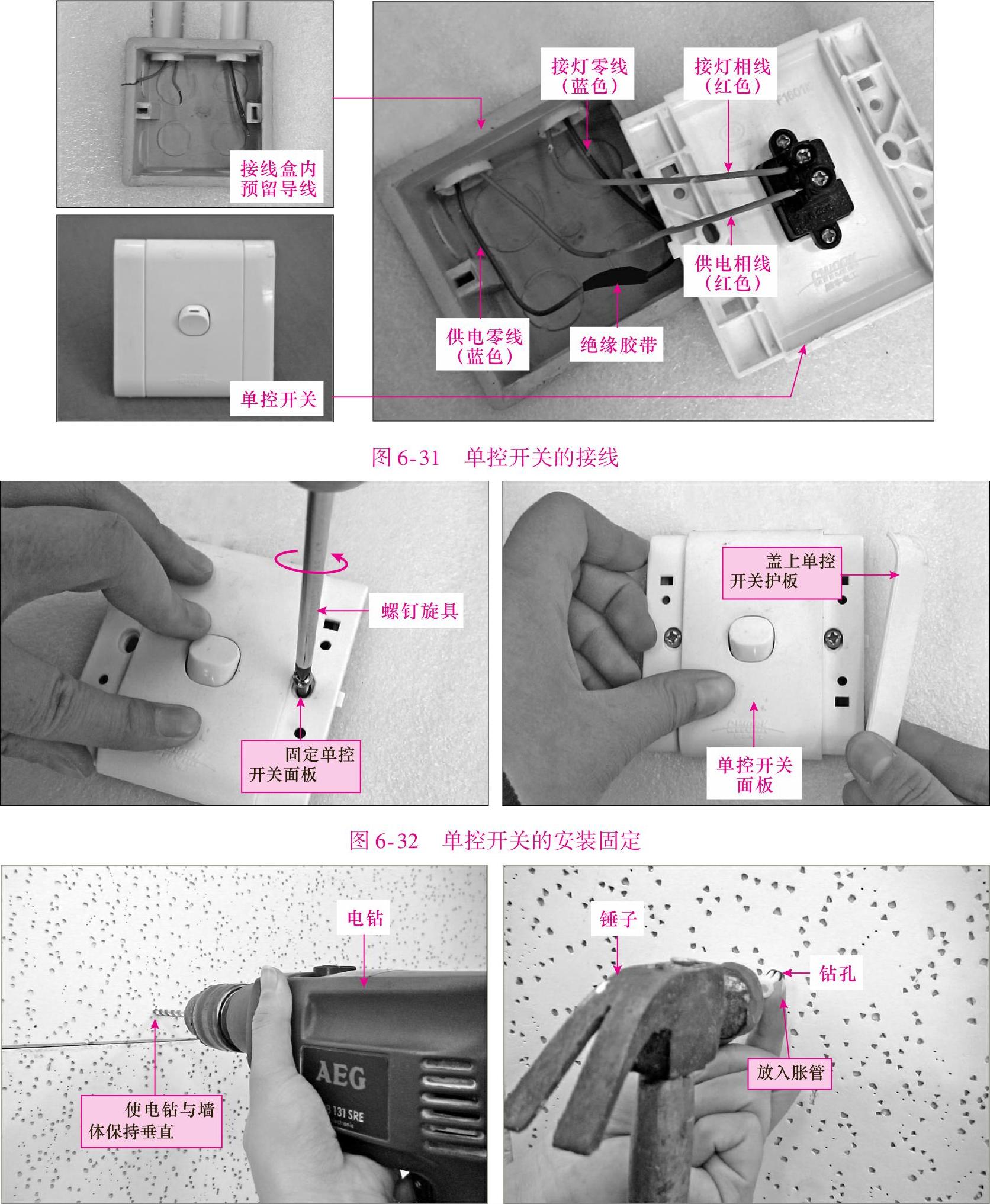

2）使用剥线钳将开关接线盒内预留的导线剥至适合的长度，按照上述连接关系示意图与其单控开关进行连接，如图6-31所示。

图解演示

3）单控开关接线完成后，将开关底板的固定点摆放位置与接线盒两侧的固定点相对应放置开关，然后选择合适的紧固螺钉将单控开关底板进行固定，最后将单控开关两侧的护板安装到开关上，便完成了单控开关的安装操作，如图6-32所示。

图解演示

4）接下来对照明灯进行安装，在此以荧光灯为例进行安装，在安装前，应根据灯架上固定螺钉在天花板上相应的安装位置上进行钻孔，并将胀管装入钻孔内，如图6-33所示。

图6-33 钻孔和安装胀管

图解演示

5）接着将灯架对准胀管的位置，然后用匹配的木螺钉拧入固定在天花板的胀管中，将灯架固定在天花板上，如图6-34所示。

图解演示

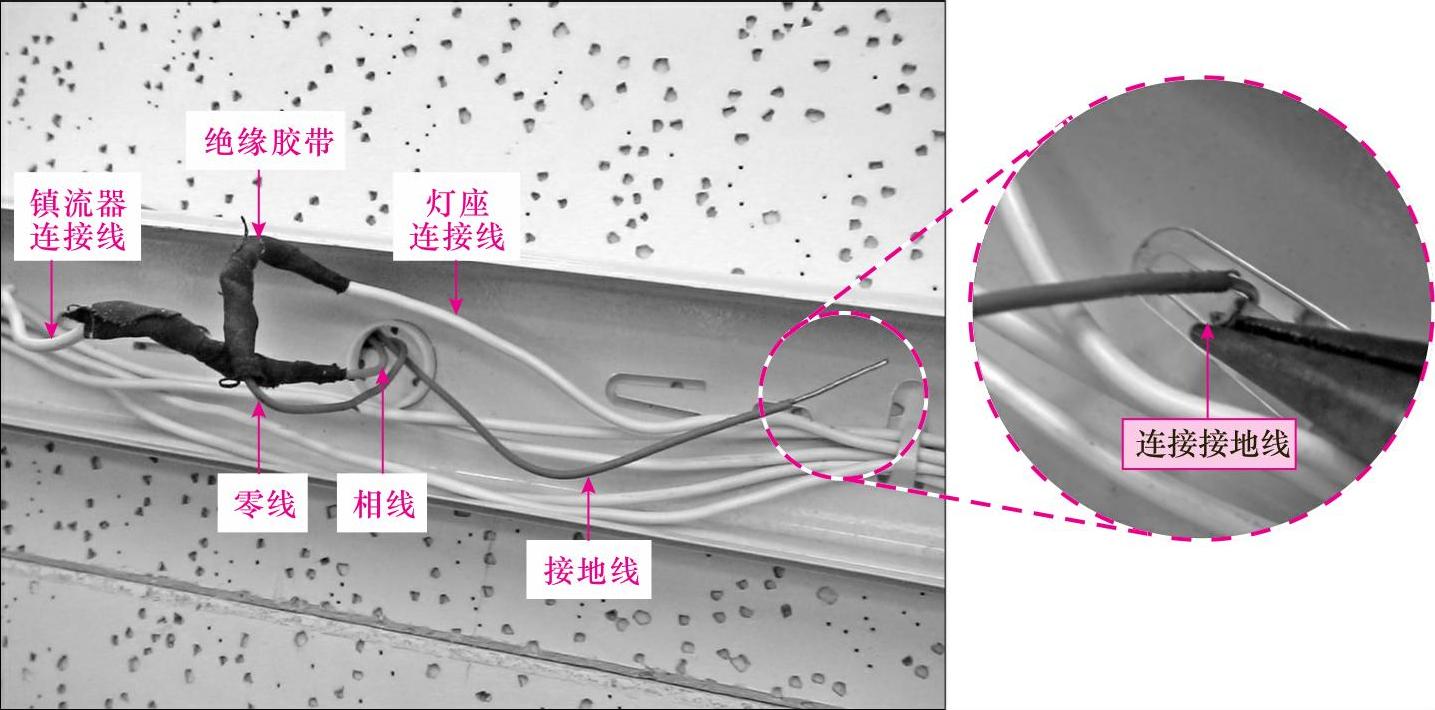

6）接着将灯架上预留的导线端子与供电线进行连接，如图6-35所示，将供电线路中的相线连接镇流器一端；零线连接灯座一端，接地线连接到灯架的卡线片上，连接完成后，使用绝缘胶带进行绝缘保护。

图6-34 固定灯架

图6-35 荧光灯接线操作

图解演示

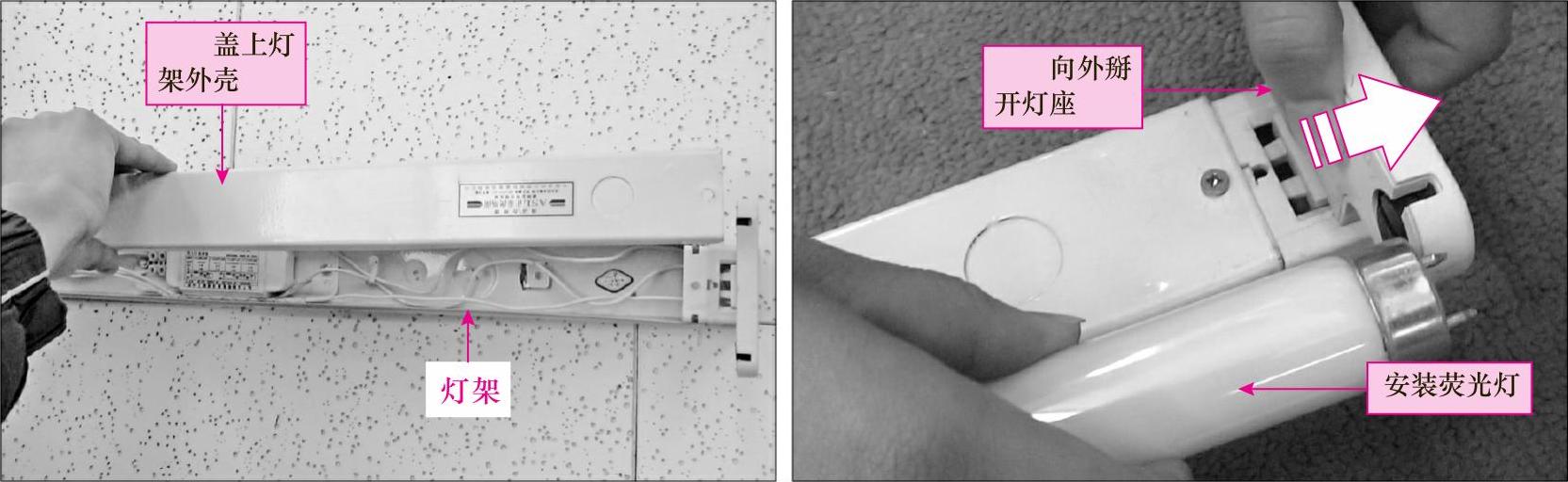

7）接线完成后，盖上灯架外壳，再将荧光灯管安装在灯架的固定架上，如图6-36所示。

图6-36 盖上灯架外壳、安装荧光灯

图解演示

8）两根荧光灯管都装入灯架后，适当用力向内推灯架两端的灯座，确保荧光灯管两头的电极触点与灯座接触良好，最后将辉光启动器插入辉光启动座的连接口，旋转一定角度，使其两个触点与灯架的接口完全可靠扣合，至此便完成了荧光灯的安装操作，如图6-37所示。

图6-37 固定灯座、安装辉光启动器

2.家庭照明线路的调试

图解演示

室内照明线路连接完毕后，并不能立即使用，还要对安装后的照明线路进行调试与检测，以免荧光灯、开关损坏，或有接线错误等情况的发生，造成设备的损坏或人身伤害。如图6-38所示，进行调试时，应首先接通电源，并按下单控开关，查看荧光灯是否能够正常地被点亮，若不能正常使用，则应检查线路的连接以及荧光灯的安装是否正常，开关的接线是否牢固等。

图6-38 家庭照明线路的调试
