家庭照明线路设计要点

2023-06-24 理论教育版权反馈

【摘要】：家庭照明线路的设计是家庭照明线路施工过程中的重要环节。

家庭照明线路的设计是家庭照明线路施工过程中的重要环节。电工要在施工前熟悉施工环境，并按用户要求，确定好线路的规划，然后在此基础上，选配整个线路系统所需要的灯具和控制部件，并制定出整体施工方案。

1.家庭照明线路的控制方式的选择

家庭照明线路的控制方式主要有单控开关控制单个照明灯、单控开关控制多个照明灯、多控开关控制单个照明灯和多控开关控制多个照明灯4种形式，在家庭照明线路设计时应根据用户的需求进行合理的选择。

（1）单控开关控制单个照明灯

图解演示

单控开关控制单个照明灯是指一个单控开关只对一盏灯进行控制，它是家庭照明线路中常用的一种控制方式，如在卧室、卫生间、厨房等的进门处设置一个单控开关对其卧室的照明灯进行控制，如图6-21所示。

图6-21 单控开关控制单个照明灯

（2）单控开关控制多个照明灯

图解演示

单控开关控制多个照明灯是指使用一个单控开关，对两盏或两盏以上的照明灯进行控制，它在家庭照明中常用于一些空间较大，使用一盏照明灯无法照亮整个空间的地方，如在客厅的进门处设置一个单控开关，对其客厅内的两盏照明灯进行控制，如图6-22所示。

图6-22 单控开关控制多个照明灯

（3）多控开关控制单个照明灯

图解演示

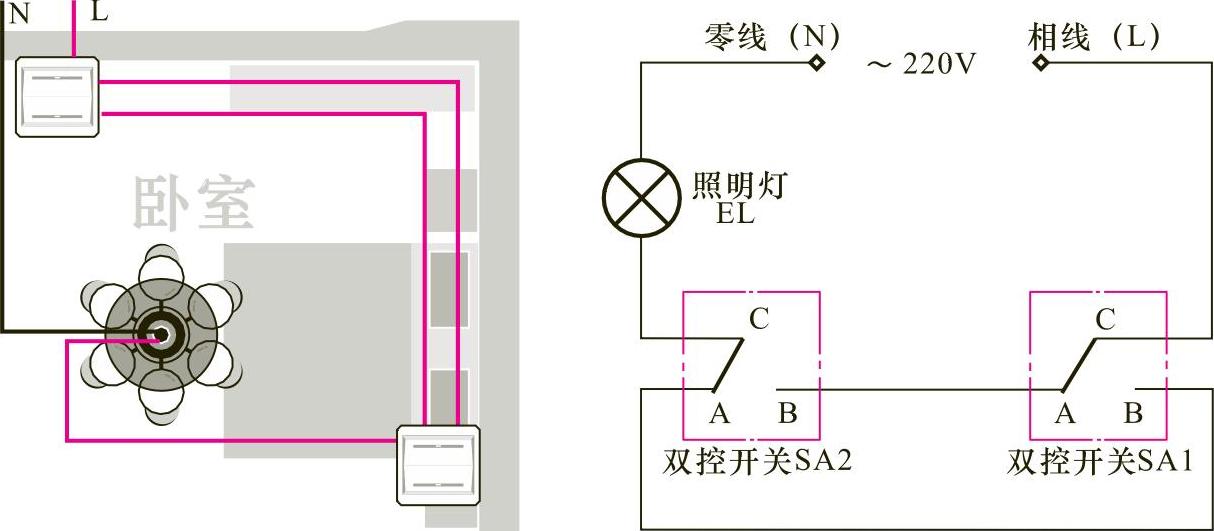

多控开关控制单个照明灯是指使用双控开关或三控开关，对一盏照明灯进行控制，它在家庭照明中常用于需要多个方位对一盏照明灯进行控制的地方，如在客厅、卧室等地方，如图6-23所示，在卧室的进门处和床头处各设置了一个单控开关，用于对其卧室内的照明灯进行控制。

图6-23 多控开关控制单个照明灯

图解演示

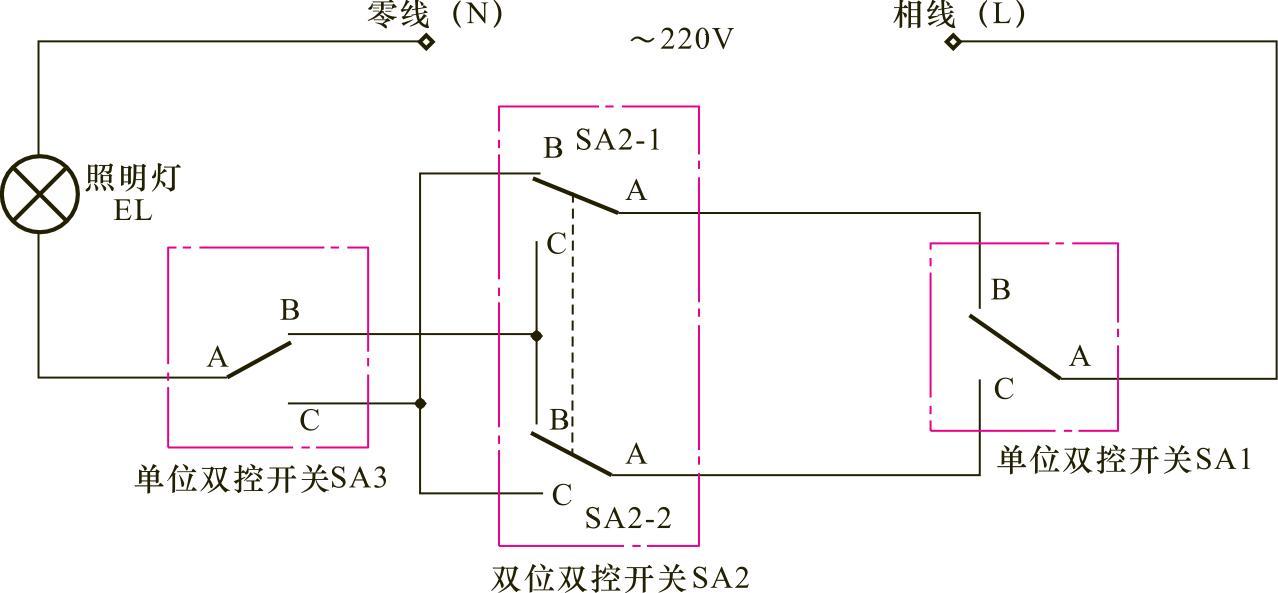

在家庭照明中，若室内空间较大，常会用到三个方位对一盏照明灯进行控制，如客厅的空间较大，需要在进门口处、卧室进入客厅的门口处和走廊处各设置一个开关，对客厅内的照明灯进行控制，此时可以采用一个两位双控开关和两个单位双控开关进行控制，如图6-24所示。

图6-24 两位双控开关和两个单位双控开关控制单个照明灯

（4）多控开关控制多个照明灯

图解演示

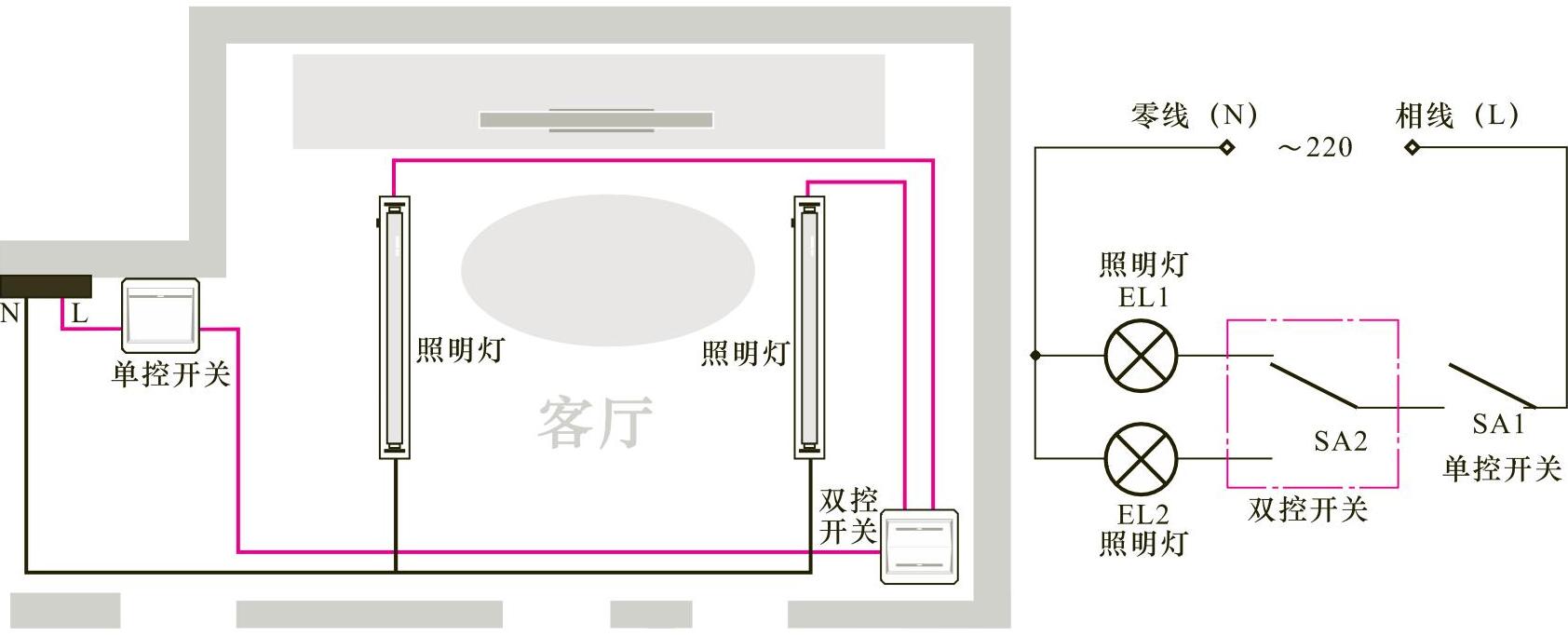

多控开关控制多个照明灯是指使用一个多控开关，对多个照明灯进行控制，它在家庭照明中常用于需要多控开关对多个照明灯进行控制的环境中，如走廊与客厅等地方，如图6-25所示。

2.家庭照明线路主要部件的选配

家庭照明线路的主要部件主要由导线、开关、照明灯具等组成，在进行家庭照明线路设计时，应根据需要对其照明线路中的主要部件进行合理的选配。

（1）导线的选配

图解演示

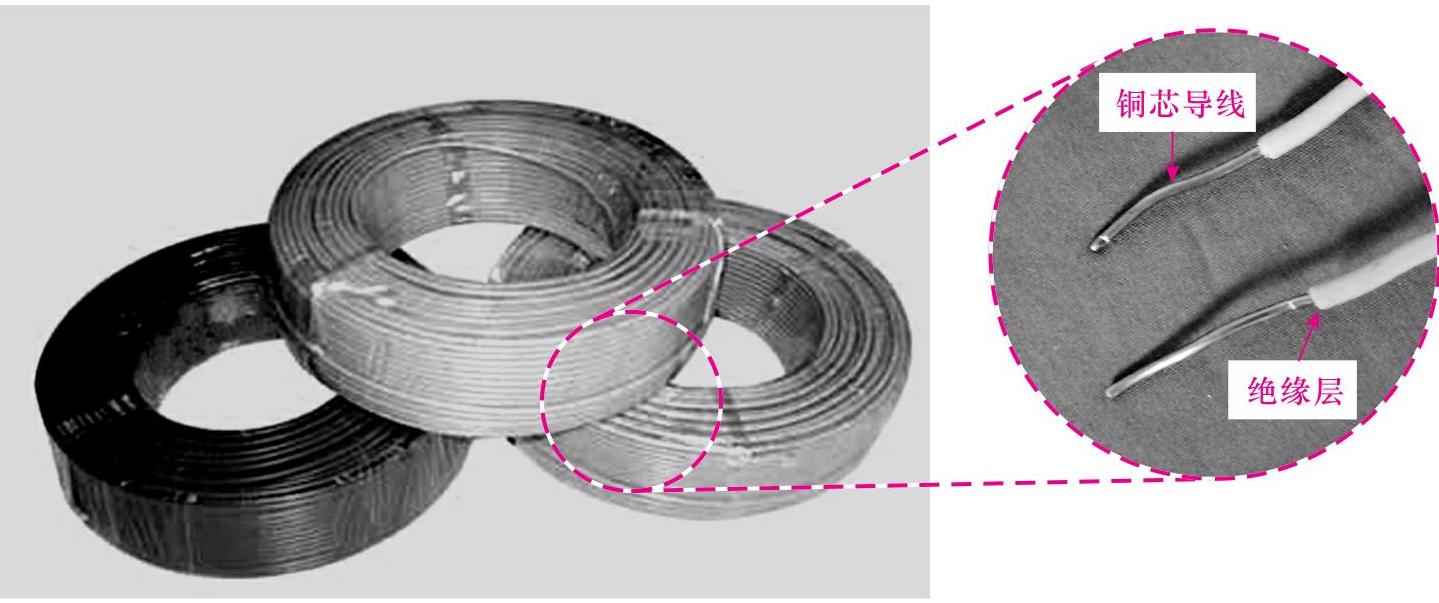

家庭照明线路的用电设备主要是各种灯具，其总功率相比较小，通过的电路约为4A左右，根据导线载流量进行计算并考虑其导线的机械强度，此时选择横截面积为1.0mm²的铜芯导线即可满足需要，如图6-26所示。

图6-25 多控开关控制多个照明灯

图6-26 铜芯导线的实物外形

（2）开关的选配

图解演示

家庭照明线路中开关是用来控制照明灯通断的器件，按开关的安装方式不同，分为明装和安装开关，其中明装开关现在已经随着社会的发展被暗装开关而替代。暗装开关的安全性比较高，且美观，不易损坏。如图6-27所示为几种常见的暗装开关。

暗装开关主要有单控开关、多控开关两种。其中单控开关是指只对一条线路进行控制的开关，又可分为单位单控开关、双位单控开关以及多位单控开关等；双控开关是指能够对两条甚至三条线路进行控制的开关，又可分为单位双控开关、双位双控开关以及多位双控开关等。在选配时，可根据家庭照明线路的控制方式的不同需要以及用户的不同需求选择不同类型的控制开关。

（3）照明灯具的选配

照明灯具在家庭居住环境中具有非常重要的作用，并且随着生活水平的提高，人们对家庭照明灯具的布置和安装提出了更高的要求，如：除了对照明灯具光源品质的选择上更加科学化以外，在其造型外观上的选择更是多种多样。现在主流的照明灯具主要有两种，一种是荧光灯，一种是节能灯。
