导线连接操作技巧与注意事项
【摘要】：图6-10 T形连接2.多股铜芯导线的连接图解演示多股铜芯导线之间进行连接时，要求相连接的导线规格型号也应相同，否则同样会因抗拉力的不同而容易断线。如图6-12所示为不同规格电磁线头的连接。图6-14 压接管压接法连接铝芯导线图解演示沟线夹螺钉压接法适用于架空线路的分支连接，是使用强力沟形金属线夹的连接方法。
导线的连接包括单股铜芯导线的连接、多股铜芯导线的连接、电磁线头的连接、铝芯导线的连接、导线的扭接和绕接、用线夹和压线帽连接导线以及导线绝缘的恢复等。

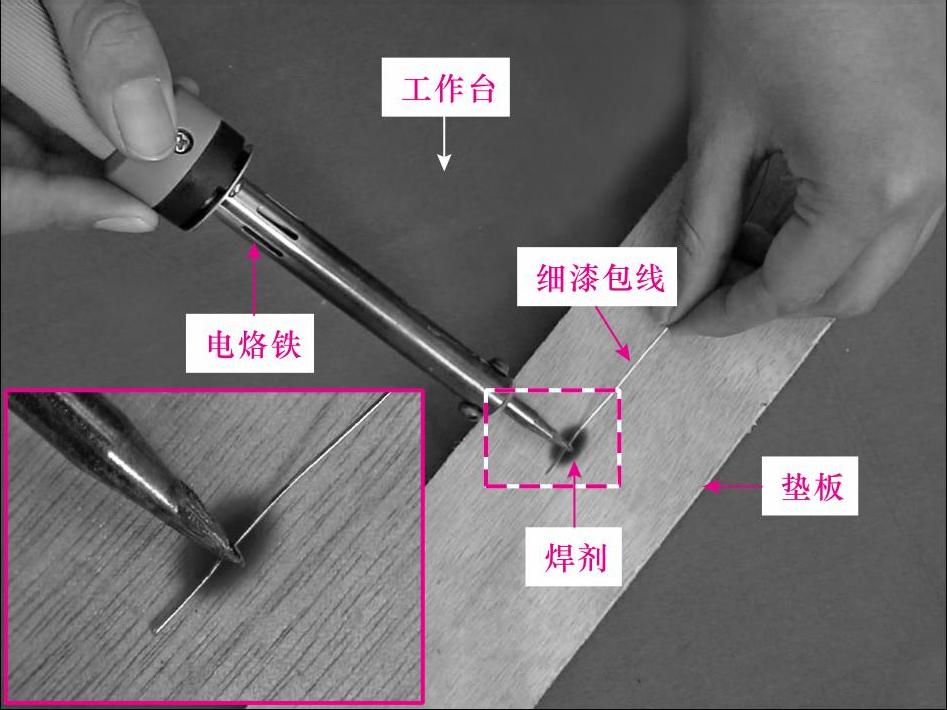

图6-7 用电烙铁去除直径在0.15mm以下的漆包线的绝缘层

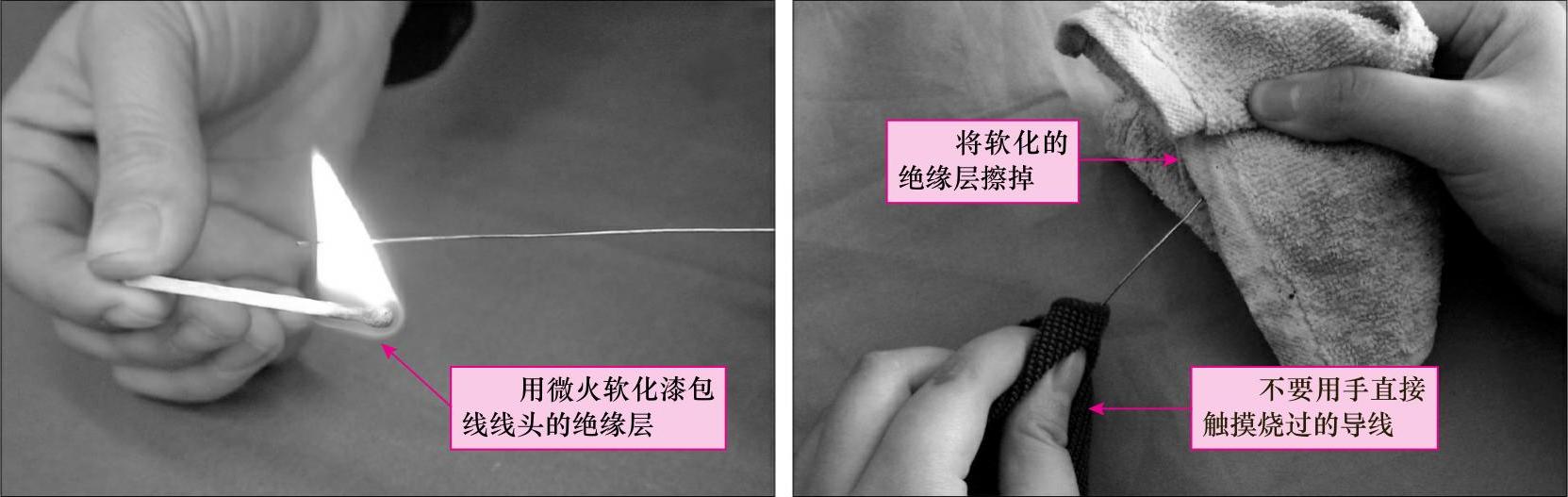

图6-8 用微火软化法去除直径在0.15mm以下的漆包线的绝缘层
1.单股铜芯导线的连接
图解演示

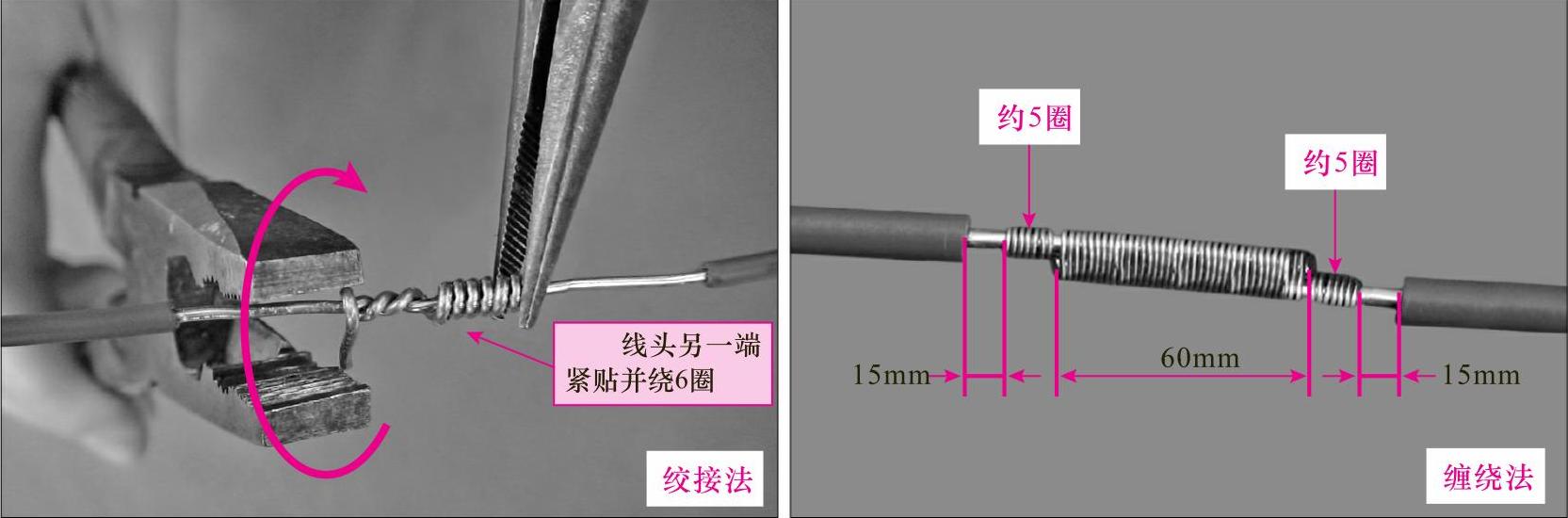

单股芯线的直接连接主要有绞接法和缠绕法两种方法，其中绞接法用于截面积较小的导线，缠绕法用于截面积较大的导线，如图6-9所示。
图6-9 单股铜芯导线的连接
图解演示
有时需要将单股导线进行T形连接，其连接方法与直接连接相似，如图6-10所示。

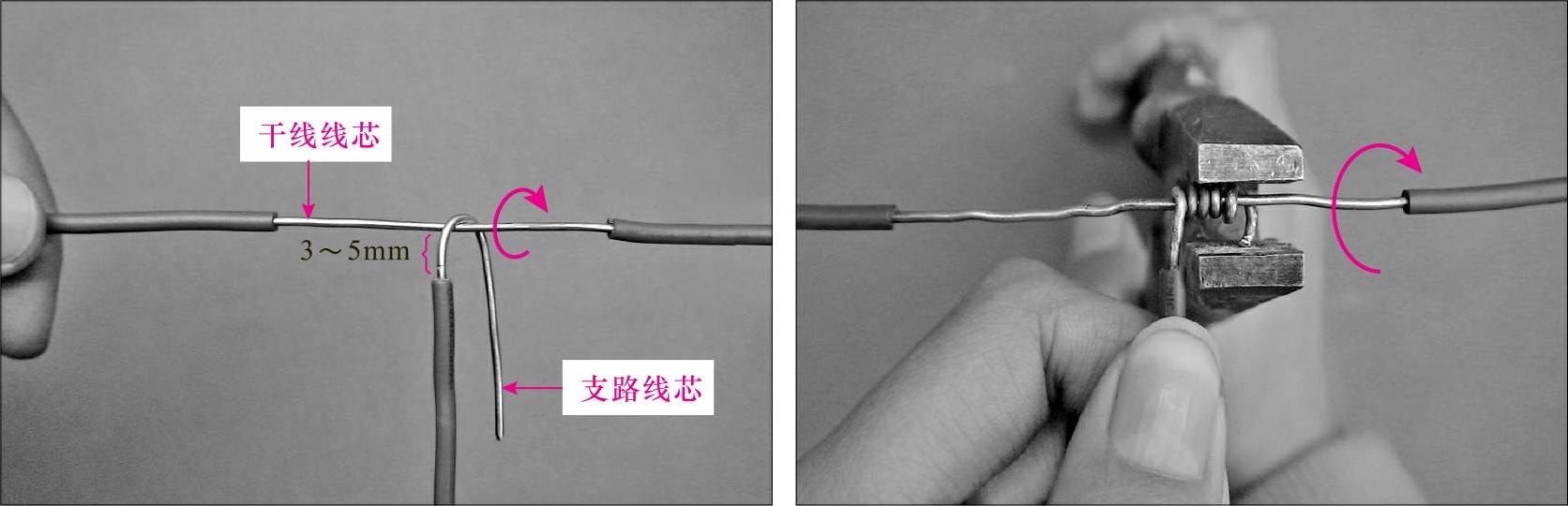

图6-10 T形连接
2.多股铜芯导线的连接
图解演示
多股铜芯导线之间进行连接时，要求相连接的导线规格型号也应相同，否则同样会因抗拉力的不同而容易断线。首先将多股导线的线芯散开对叉，将芯线分三组扳起，按顺时针方向紧压着线芯平行的方向缠绕2～3圈，由于导线芯数较多，要求连接时操作要规范，不要损伤或弄断芯线，如图6-11所示。

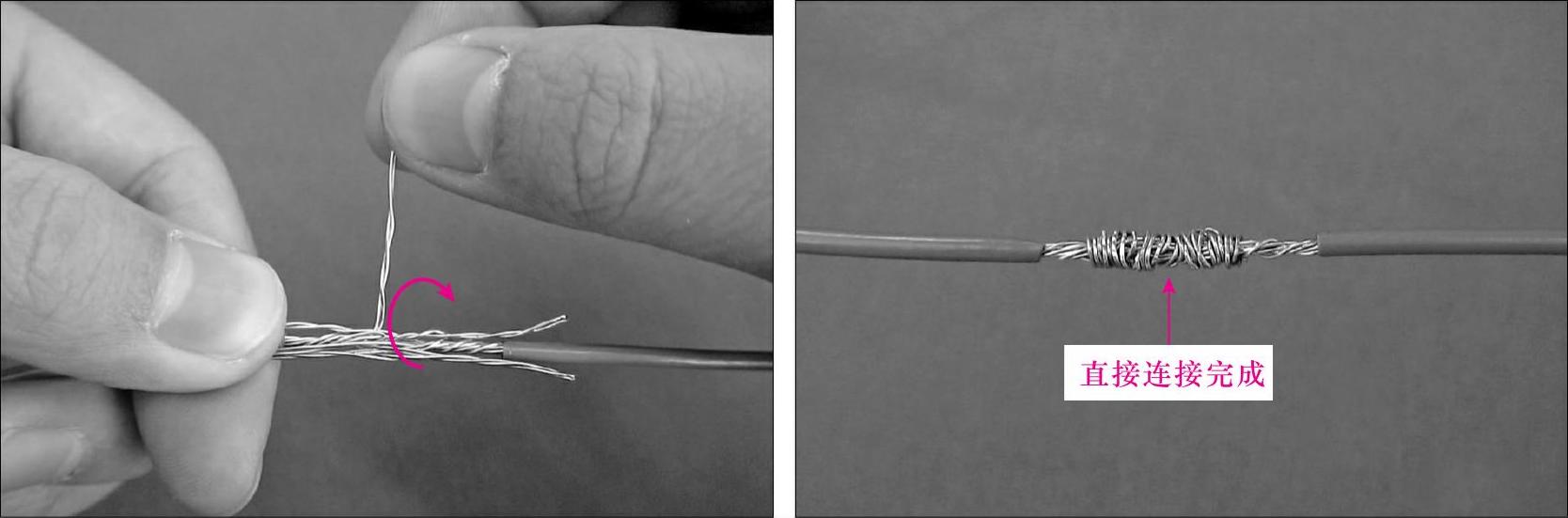

图6-11 多股铜芯导线的连接
3.电磁线的连接
对电磁线的连接要求接头处的电阻和机械强度都符合实际使用要求，且要保证接头质量良好。
图解演示
对直径在2mm以下的电磁线，通常是先绞接后钎焊。绞接时要均匀，两根线头互绕不少于10圈，两端要封口，不能留下毛刺，直径大于2mm的电磁线的连接，多使用套管套接后再钎焊的方法。套管用镀锡的薄铜片卷成，在接缝处留有缝隙，选用时注意套管内径与线头大小配合，其长度为导线直径的8倍左右。如图6-12所示为不同规格电磁线头的连接。
4.铝芯导线的连接
铝的表面极易氧化，而且这类氧化铝膜电阻率较高，除小截面积铝芯线外，其余铝导线的连接都不采用铜芯线的连接方法。在电气线路施工中，铝线线头的连接常用螺钉压接法、压接管压接法和沟线夹螺钉压接法3种。
图解演示
螺钉压接法是除去铝芯线的绝缘层，用钢丝刷刷去铝芯线头的铝氧化膜，并涂上中性凡士林，将导线线头插入接头的线孔内，再旋转压线螺钉压接，如图6-13所示。

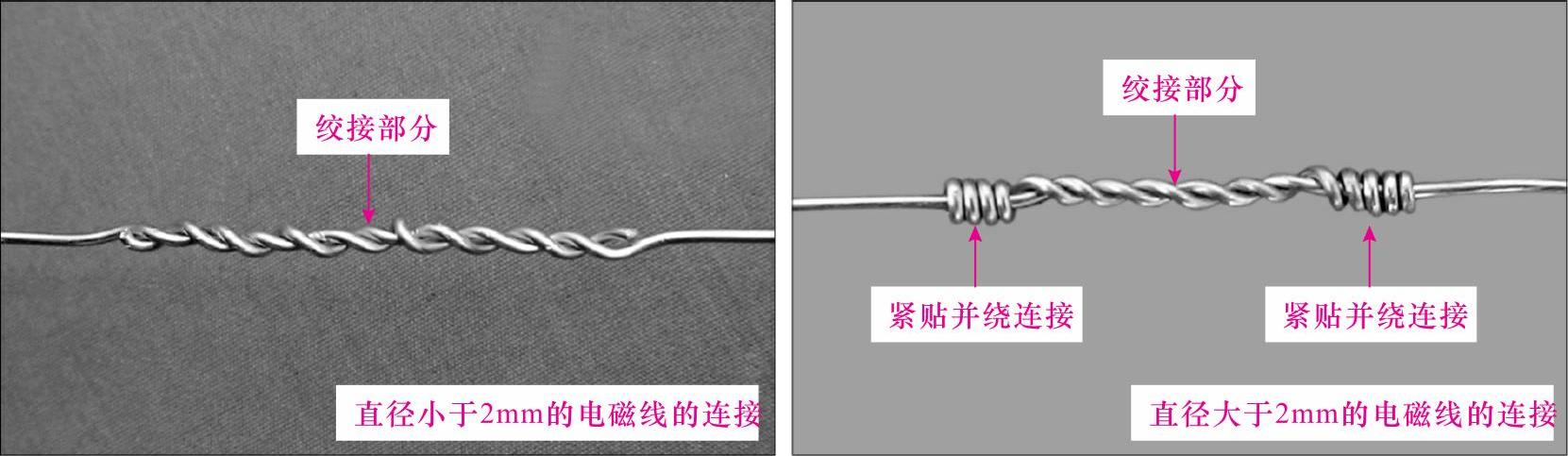

图6-12 不同规格电磁线头的连接
图6-13 螺钉压接法连接铝芯导线
图解演示

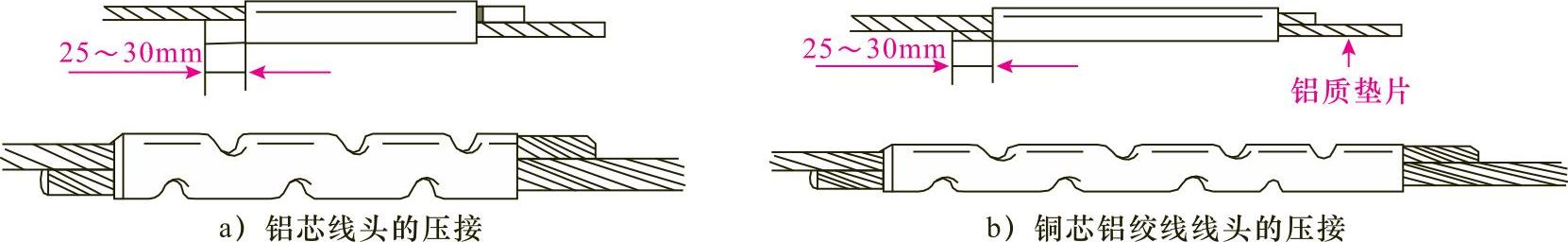

压接管压接法用于较大负荷的多股铝芯导线的直线连接，需要用压接钳和压接管，根据多股铝芯线规格选择合适的压接管，除去需连接的两根多股铝芯导线的绝缘层，用钢丝刷清除铝芯线头和压接管内壁的铝氧化层，涂上中性凡士林。然后将两根铝芯线头相对穿入压接管，并使线端穿出压接管25～30mm，最后进行压接，压接时第一道压坑应在铝芯线头一侧，不可压反。若压接的是铜芯铝绞线，应在两线之间垫上一层铝质垫片，如图6-14所示。
图6-14 压接管压接法连接铝芯导线
图解演示
沟线夹螺钉压接法适用于架空线路的分支连接，是使用强力沟形金属线夹的连接方法。在安装沟线夹之前，先用钢丝刷除去导线线头和沟线夹夹线部分的氧化层和污物，涂上中性凡士林，然后将导线卡入线槽，旋紧螺钉，使沟线夹夹紧线头，从而完成压接，如图6-15所示。
5.导线的扭接和绕接
图解演示
在一些应用场合，导线连接后仍需要与原导线平行方向走线，这时导线通常采用扭接和绕接的方法连接导线。如图6-16所示。

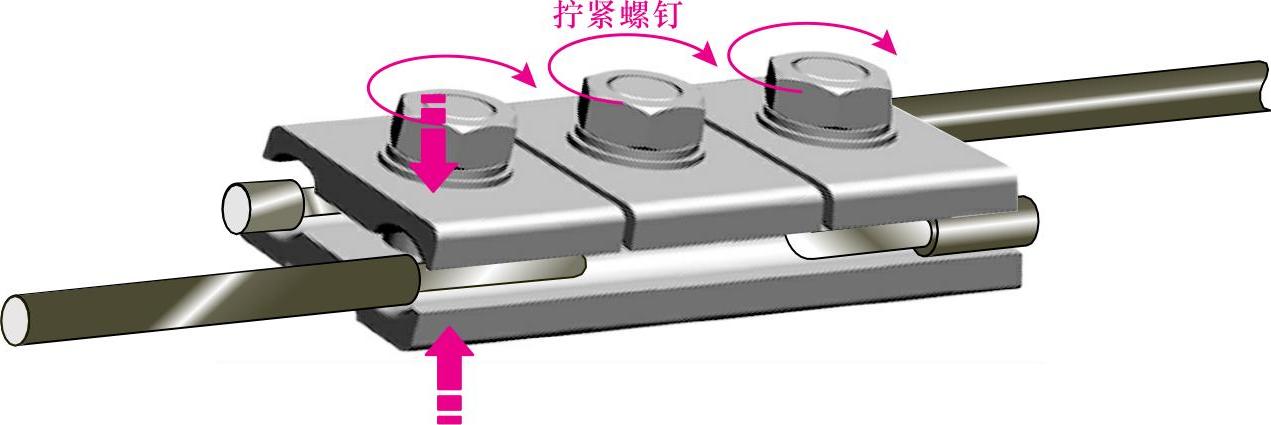

图6-15 沟线夹螺钉压接法连接铝芯导线

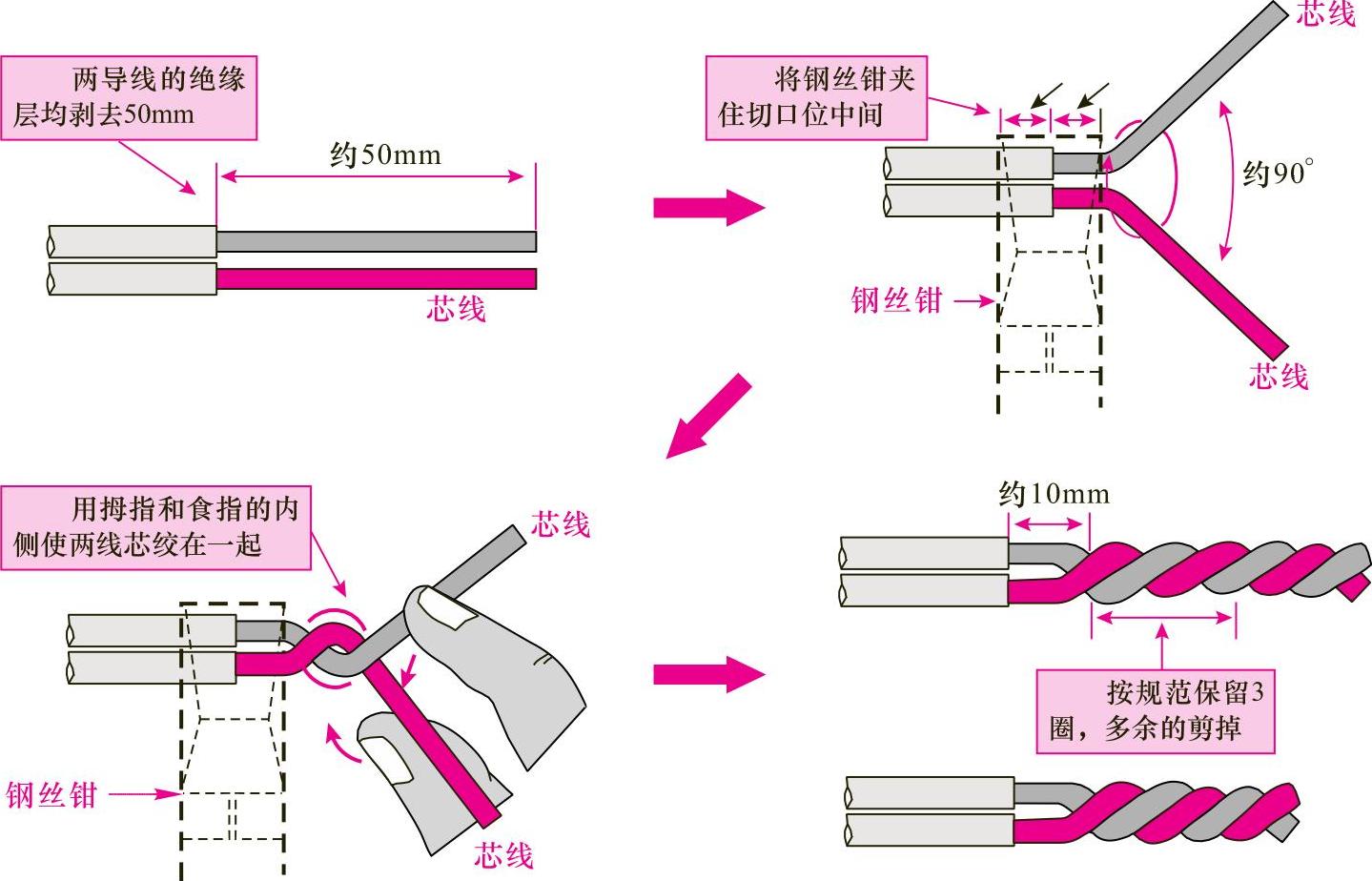

图6-16 导线的扭接
图解演示
扭接用于两根导线的连接，绕接用于三根导线的连接，其连接方法如图6-17所示。
6.用线夹和压线帽连接导线
在导线连接中，用线夹和压线帽连接导线的方法也较为常见，在实际操作用，可根据不同类型的导线选择合适的线夹进行连接。
图解演示
如图6-18所示为使用线夹连接导线的方法。连接时将导线平行对齐插入线夹中并加紧，然后将多余的导线切去仅保留2～3mm，或保留10mm，再将导线头部弯曲。

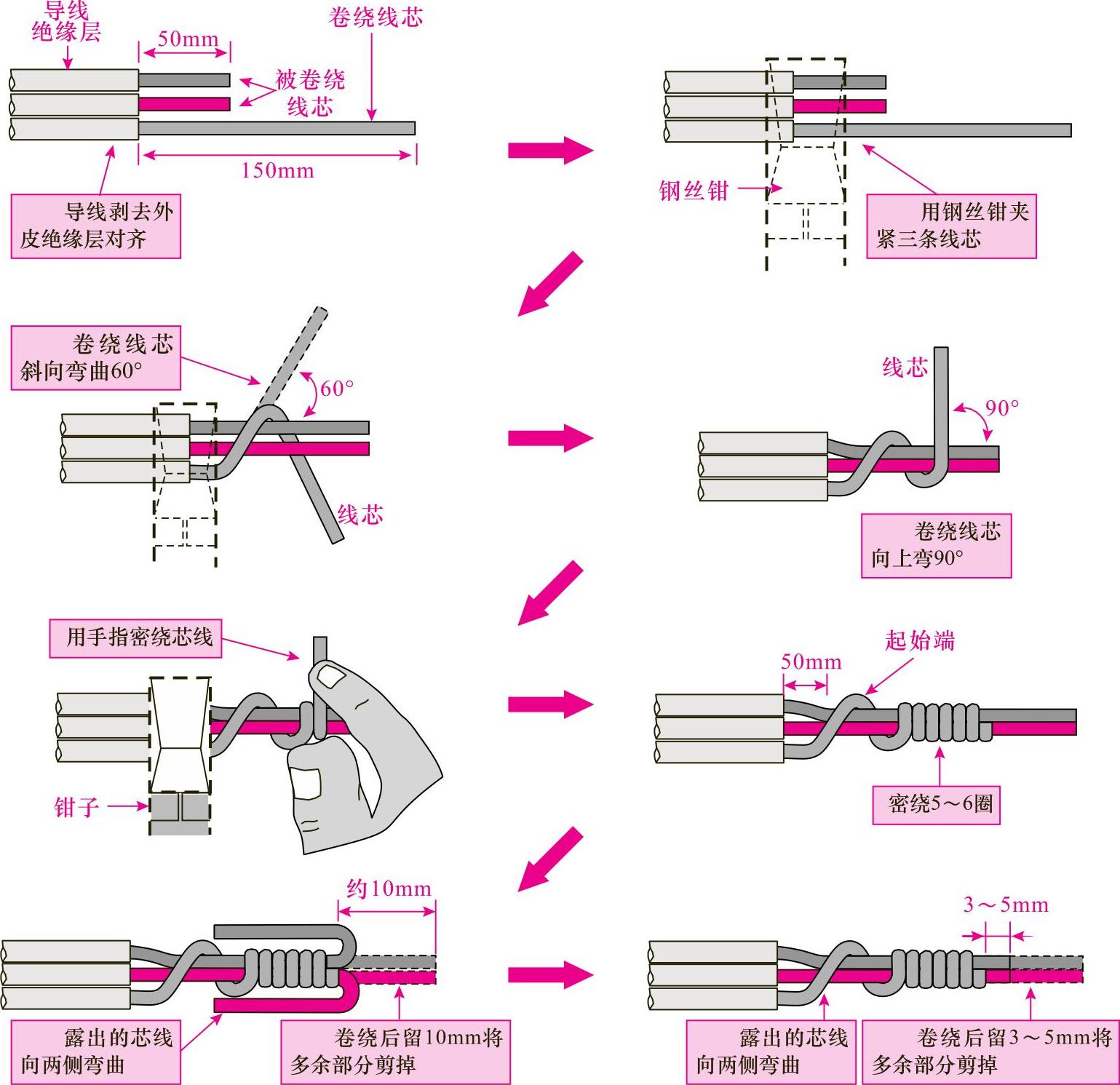

图6-17 导线的绕接
图6-18 使用线夹连接导线的方法
图6-19所示为使用压线帽连接导线的方法。
图解演示
图6-19 使用压线帽连接导线的方法
7.导线绝缘的恢复
图解演示
导线进行连接或绝缘层遭到破坏后，必须恢复其绝缘性能。恢复后强度应不低于原有绝缘层。其恢复方法，通常采用包缠法。包缠使用的绝缘材料有黄腊带、涤纶膜带和胶带。绝缘的宽度为15～20mm。包缠时需要从完整绝缘层上开始包缠，包缠两根带宽距离后方可进入连接处的芯线部分；包至另一端时，也需同样包入完整绝缘层上两根带宽的距离，如图6-20a所示。包缠时，绝缘带与导线应保持55°的倾斜角，每圈包缠压带的一半，如图6-20b所示。

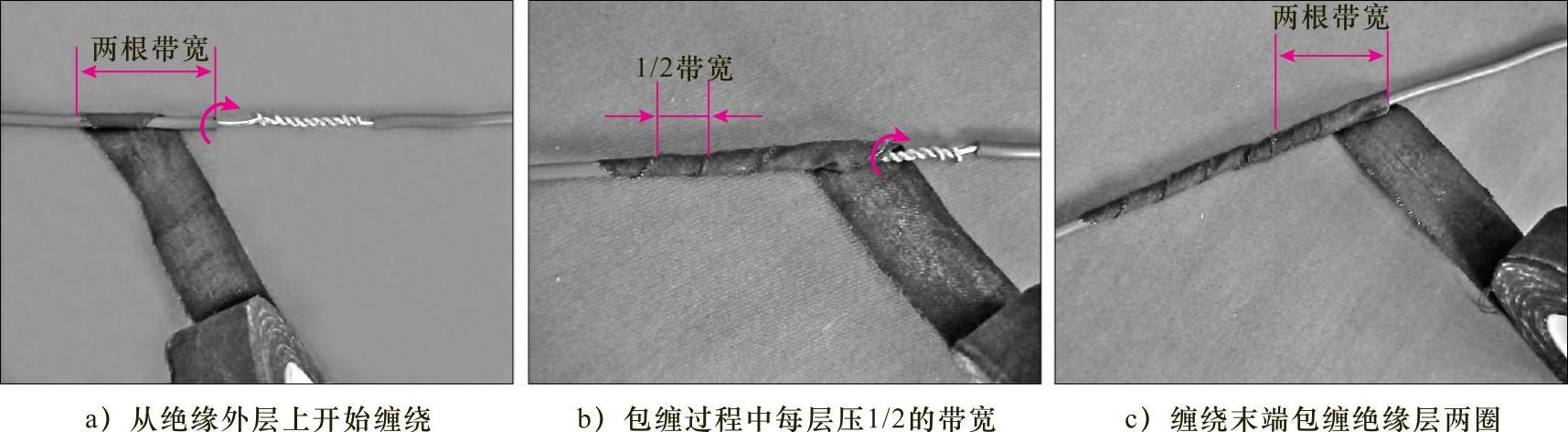

图6-20 绝缘带的包缠方法
在对绝缘导线进行绝缘恢复时，应根据线路的不同而进行不同程度的恢复。220V线路上的导线恢复绝缘层时，先包缠一层黄腊带（或涤纶薄膜带），然后再包缠一层黑胶带。380V线路上的导线恢复绝缘层时，先包缠2～3层黄腊带（或涤纶薄膜带），然后再包缠2层黑胶带。
