导线加工操作详解

2023-06-24 理论教育版权反馈

【摘要】：导线线头绝缘层的剖削是导线加工的第一步，是为以后导线的连接作好准备。图6-6 直径在0.15～0.6mm的漆包线绝缘层的去除5.使用细砂纸剖削绝缘层图解演示对于直径在0.15mm以下的漆包线，由于其线芯较细，使用刀片或砂纸时都容易将线芯折断或损伤，通常在工具设备齐全的条件下可用25W以下的电烙铁沾焊锡后在线头上来回摩擦几次即可将漆皮去掉，同时线头上会涂有一层焊锡，便于后面的连接操作，如图6-7所示。

导线线头绝缘层的剖削是导线加工的第一步，是为以后导线的连接作好准备。根据导线材料及规格型号的不同，剖削绝缘层的工具及方法也有所不同。通常电工使用钢丝钳、剥线钳或电工刀来剖削或剥除绝缘层，剖削时应注意不能损坏线芯。

1.使用钢丝钳剖削绝缘层

图解演示

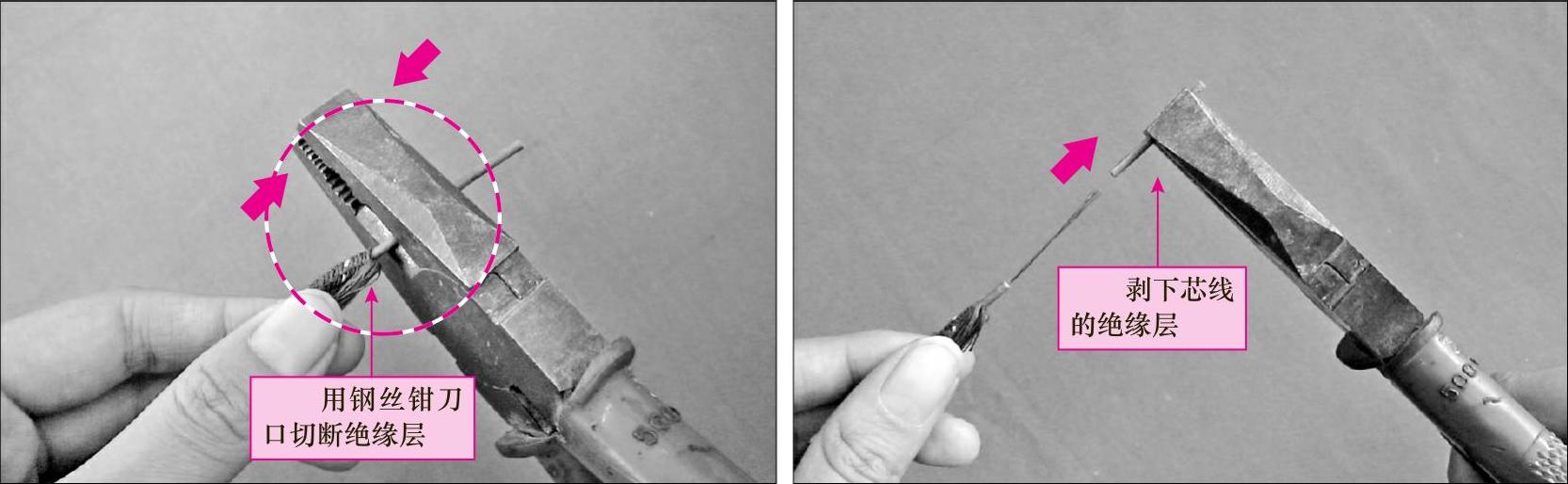

塑料软线和线芯截面积为4mm²及以下塑料硬线绝缘层的剖削，可使用钢丝钳。首先使用钢丝钳的刀口轻轻切破绝缘层，再使用钳头钳住要去掉的绝缘层部分，用力向外拨去塑料层，如图6-1所示。

图6-1 使用钢丝钳剖削绝缘层

2.使用剥线钳剖削绝缘层

图解演示

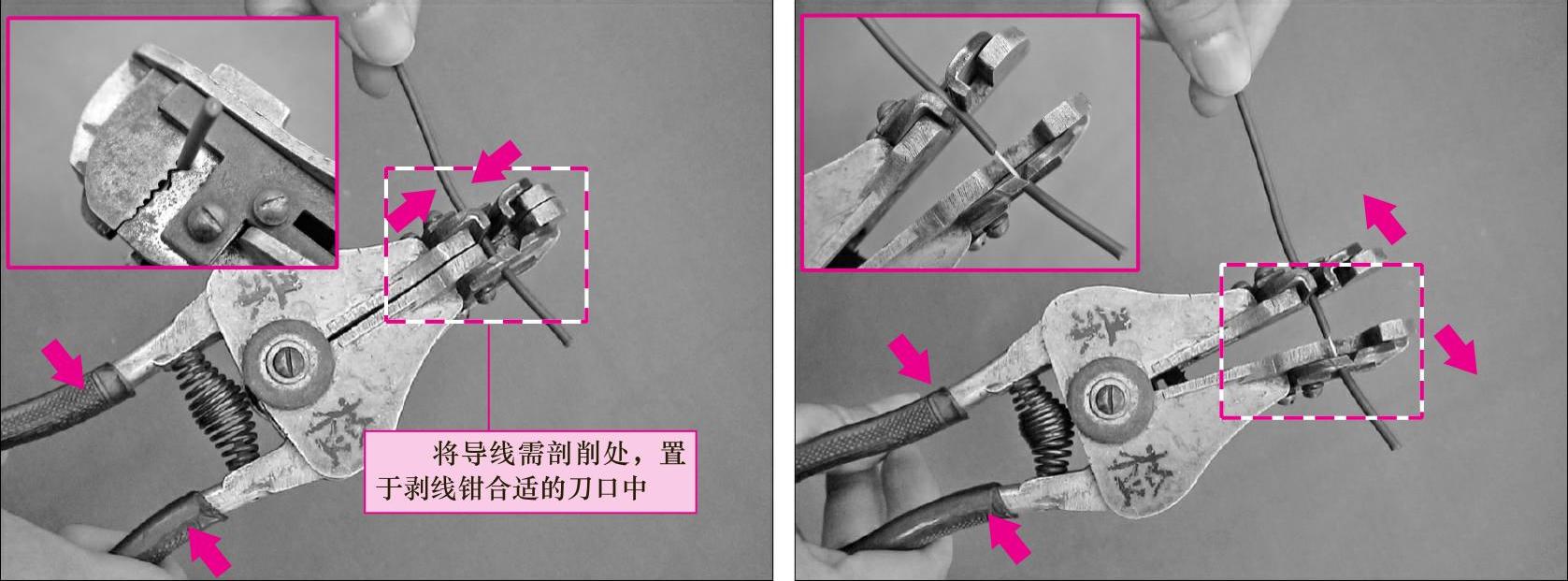

使用剥线钳剖削绝缘层比较简单。首先将导线需剖削处置于剥线钳合适的刀口中，一只手握住并稳定导线，一只手握住剥线钳的手柄，并轻轻用力，切断导线需剖削处的绝缘层。接着，继续用力使剥线钳的剥线夹打开，将绝缘层剥下，如图6-2所示。

3.使用电工刀剖削绝缘层

图解演示

在剖削橡胶软线（橡胶电缆）或线芯截面积为4mm²及以上塑料硬线绝缘层时，可使用电工刀，用电工刀以45°倾斜切入塑料绝缘层，削去上面一层塑料绝缘层，将余下的线头绝缘层向后扳翻，把该绝缘层剥离线芯，再用电工刀切齐，如图6-3所示。

图6-2 使用剥线钳剖削绝缘层

图6-3 使用电工刀剖削导线绝缘层

图解演示

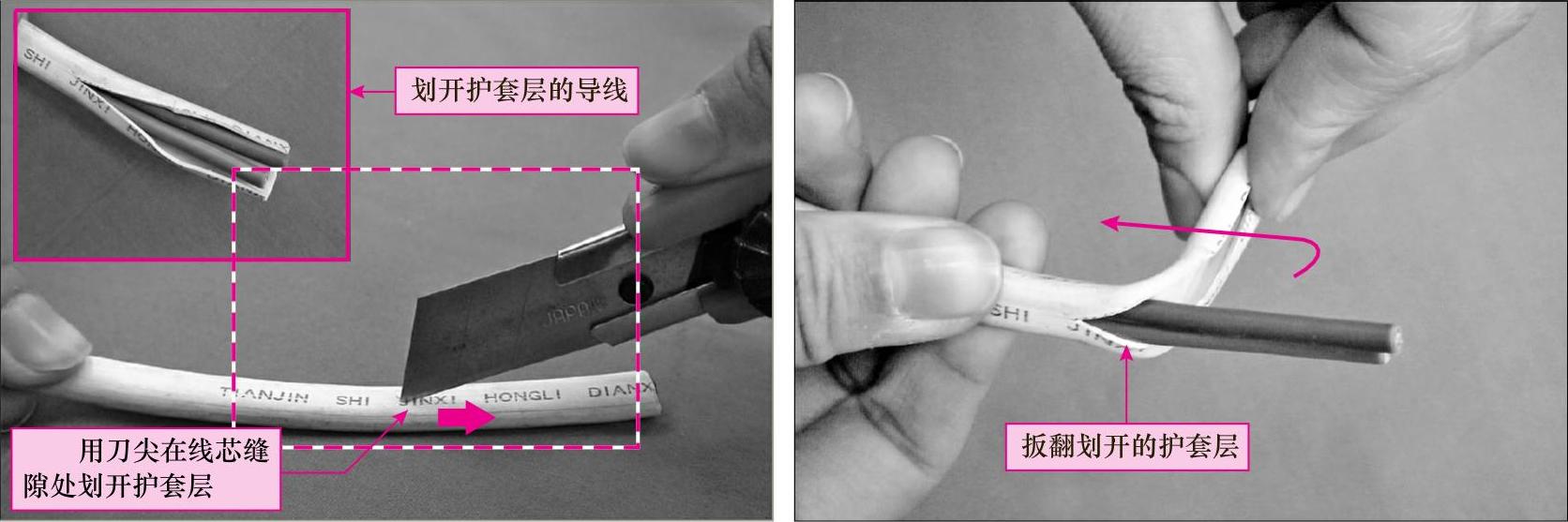

在剖削塑料护套线外层的塑料护套时，也会用到电工刀，剖削时要用电工刀刀尖对准护套线中间线芯缝隙处划开护套层，以免划伤线芯，如图6-4所示。

图6-4 使用电工刀剖削塑料护套线外层的塑料护套

图解演示

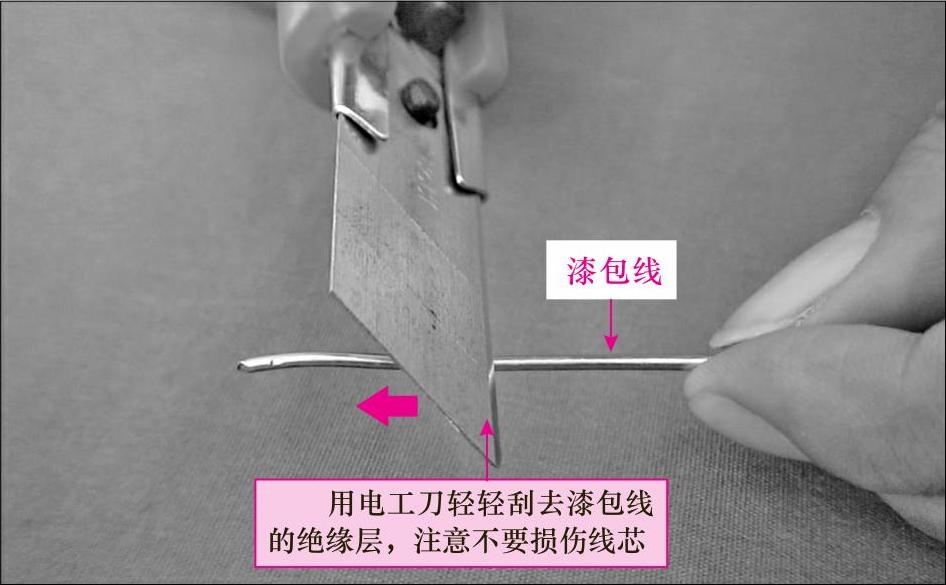

在对直径在0.6mm以上的漆包线绝缘层的剖削时，只需用电工刀刮去线头表面的绝缘漆即可，如图6-5所示。

图6-5 使用电工刀刮去线头表面的绝缘漆

4.使用细砂布剖削绝缘层

图解演示

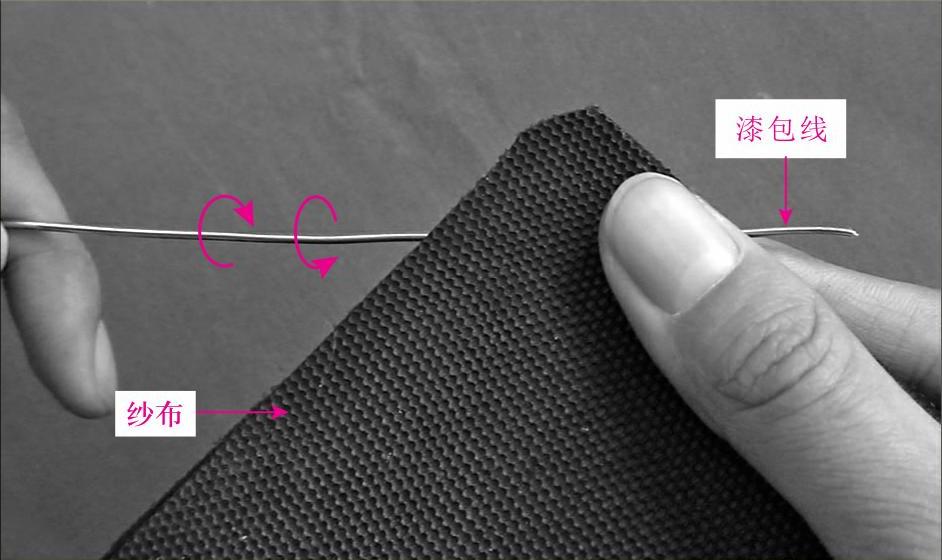

对于直径在0.15～0.6mm的漆包线，可用细砂纸或纱布夹住漆包线的线头，然后不断转动线头，指导线头周围绝缘层清除干净，如图6-6所示。

图6-6 直径在0.15～0.6mm的漆包线绝缘层的去除

5.使用细砂纸剖削绝缘层

图解演示

对于直径在0.15mm以下的漆包线，由于其线芯较细，使用刀片或砂纸时都容易将线芯折断或损伤，通常在工具设备齐全的条件下可用25W以下的电烙铁沾焊锡后在线头上来回摩擦几次即可将漆皮去掉，同时线头上会涂有一层焊锡，便于后面的连接操作，如图6-7所示。

6.使用微火软化剖削绝缘层

图解演示

使用微火软化漆包线线头的绝缘层，然后垫上一层软布或带上绝缘手套，将软化的绝缘层擦掉即可，擦拭时注意防烫伤，如图6-8所示。
