塑料管配线的暗敷操作是指将塑料管埋入墙壁内的一种配线方式。

1.塑料管的选用规范

图解演示

图5-21为塑料管的选用规范。在选用塑料管配线时，首先应检查塑料管的表面是否有裂缝或是瘪陷的现象，若存在该现象则不可以使用；然后检查塑料管内部是否存有异物或是尖锐的物体，若有该情况时，则不可以选用，将塑料管用于暗敷时，要求其管壁的厚度应不小于3mm。

图5-21 塑料管的选用规范

2.塑料管弯曲时的操作规范

图解演示

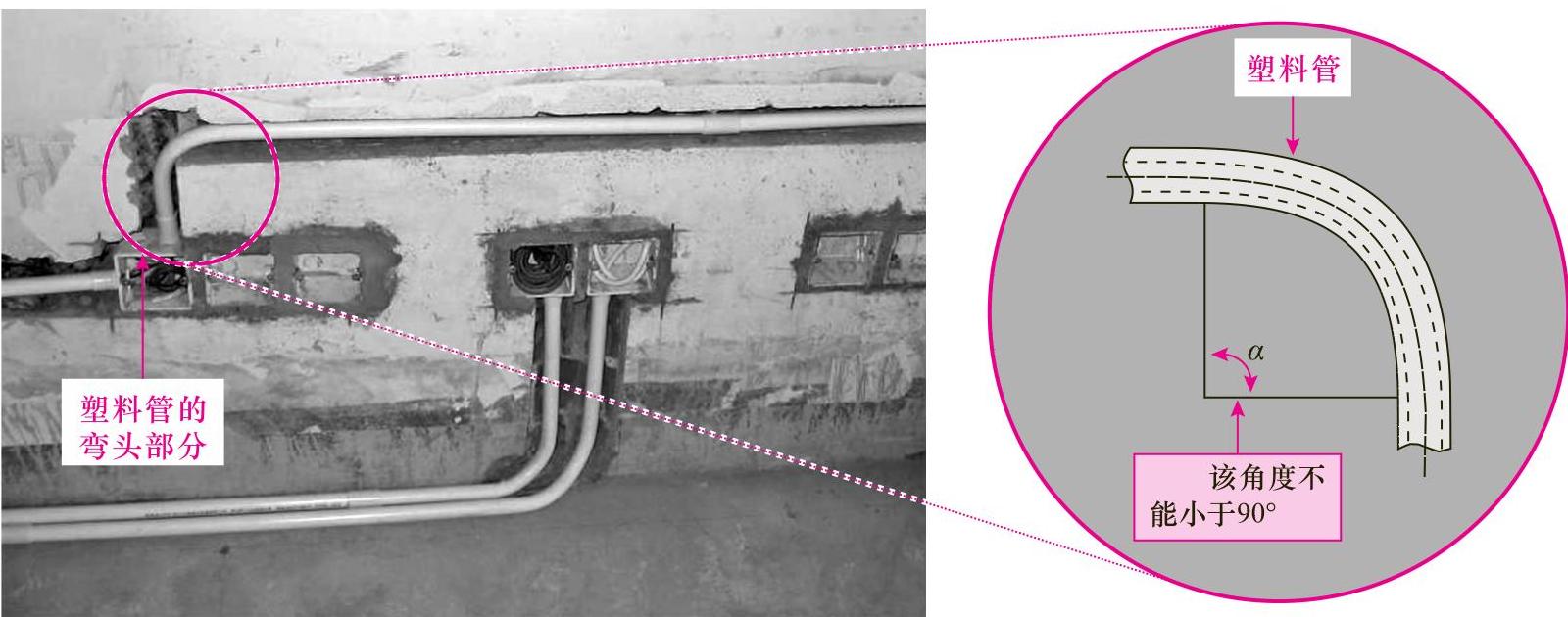

图5-22为塑料管弯曲时的操作规范。为了便于导线的穿越，塑料管的弯头部分的角度一般不应小于90°，要有明显的圆弧，不可以出现管内弯瘪的现象。

图5-22 塑料管弯曲时的操作规范

3.塑料管在砖墙内及混凝土内敷设的操作规范

图解演示

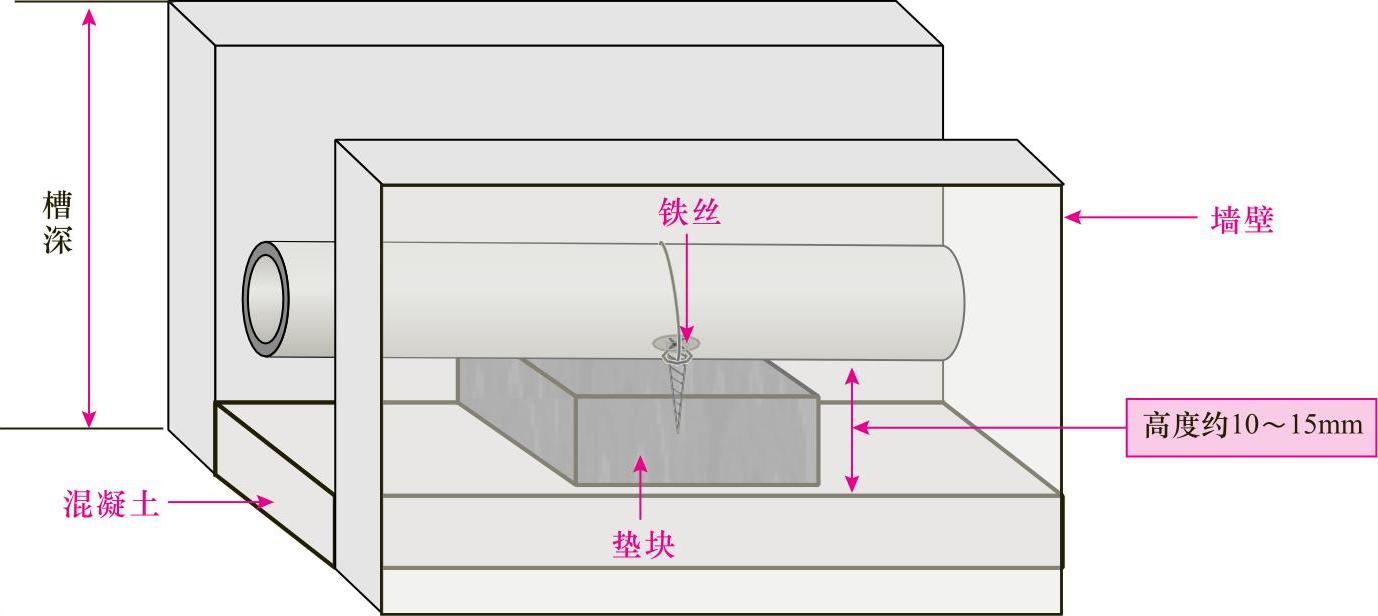

图5-23为塑料管在砖墙内及混凝土内敷设的操作规范。线管在砖墙内暗线敷设时，一般在土建砌砖时预埋，否则应先在砖墙上留槽或开槽，然后在砖缝里打入木榫并钉上钉子，再用铁丝将线管绑扎在钉子上，并进一步将钉子钉入，若是在混凝土内暗线敷设时，可用铁丝将管子绑扎在钢筋上，将管子用垫块垫高10～15mm，使管子与混凝上模板间保持足够距离，并防止浇灌混凝土时把管子拉开。

图5-23 塑料管在砖墙内及混凝土内敷设时的操作规范

4.塑料管配线时其他的操作规范

塑料管配线时，两个接线盒之间的塑料管为一个线段，每线段内塑料管口的连接数量要尽量减少；并且根据用电的需求，使用塑料管配线时，应尽量减少弯头的操作。
