塑料管配线的清晰敷设方法

2023-06-24 理论教育版权反馈

【摘要】：图5-18 塑料管配线的固定规范图5-18 塑料管配线的固定规范图5-19 塑料管的连接规范提示说明在使用塑料管敷设连接时，可使用辅助连接配件进行连接弯曲或分支等操作，例如直接头、正三通头、90°弯头、45°弯头、异径接头等，如图5-20所示，在安装连接过程中，可以根据其环境的需要使用相应的配件。

塑料管配线明敷的操作方式具有配线施工操作方便，施工时间短，抗腐蚀性强等特点，适合应用在腐蚀性较强的环境中。在使用塑料管进行配线时可分为硬质塑料管和半硬质塑料管。

1.塑料管配线的固定规范

图解演示

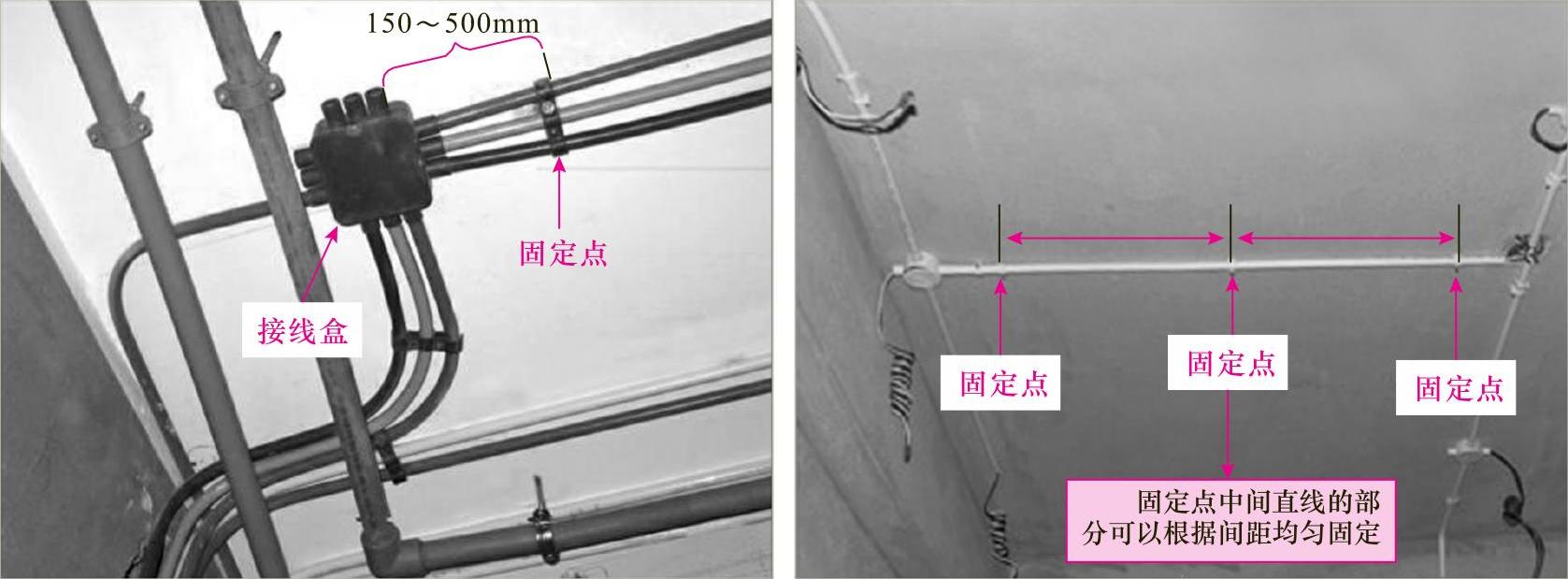

图5-18所示为塑料管配线的固定规范，塑料管配线时，应使用管卡进行固定、支撑。在距离塑料管始端、终端、开关、接线盒或电气设备处150～500mm时应固定一次，如果多条塑料管敷设时要保持其间距均匀。

提示说明

塑料管配线前，应先对塑料管本身其进行检查，其表面不可以有裂缝、瘪陷的现象，其内部不可以有杂物，而且保证明敷塑料管的管壁厚度不小于2mm。

2.塑料管的连接规范

图解演示

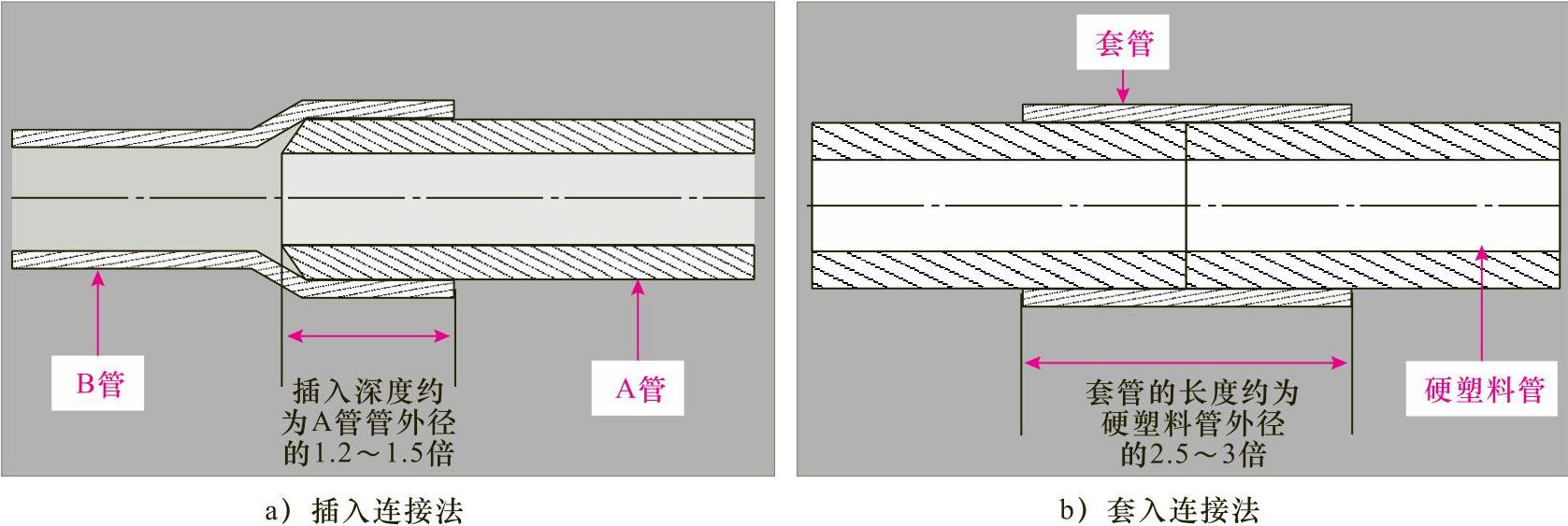

图5-19为塑料管的连接规范。塑料管之间的连接可以采用插入法和套接法连接，插入法是指将粘结剂涂抹在A塑料硬管的表面，然后将A塑料硬管插入B塑料硬管内约A塑料硬管管径的1.2～1.5倍深度即可；套接法则是同直径的硬塑料管扩大成套管，其长度约为硬塑料管外径的2.5～3倍，插接时，先将套管加热至130℃左右，约1～2min使套管软后，同时将两根硬塑料管插入套管即可。
