金属管配线的明敷操作规范是指使用金属材质的管制品，将线路敷设于相应的场所，是一种常见的配线方式，室内和室外都适用。采用金属管配线可以使导线能够很好地受到保护，并且能减少因线路短路而发生火灾。

1.金属管的选用规范

图解演示

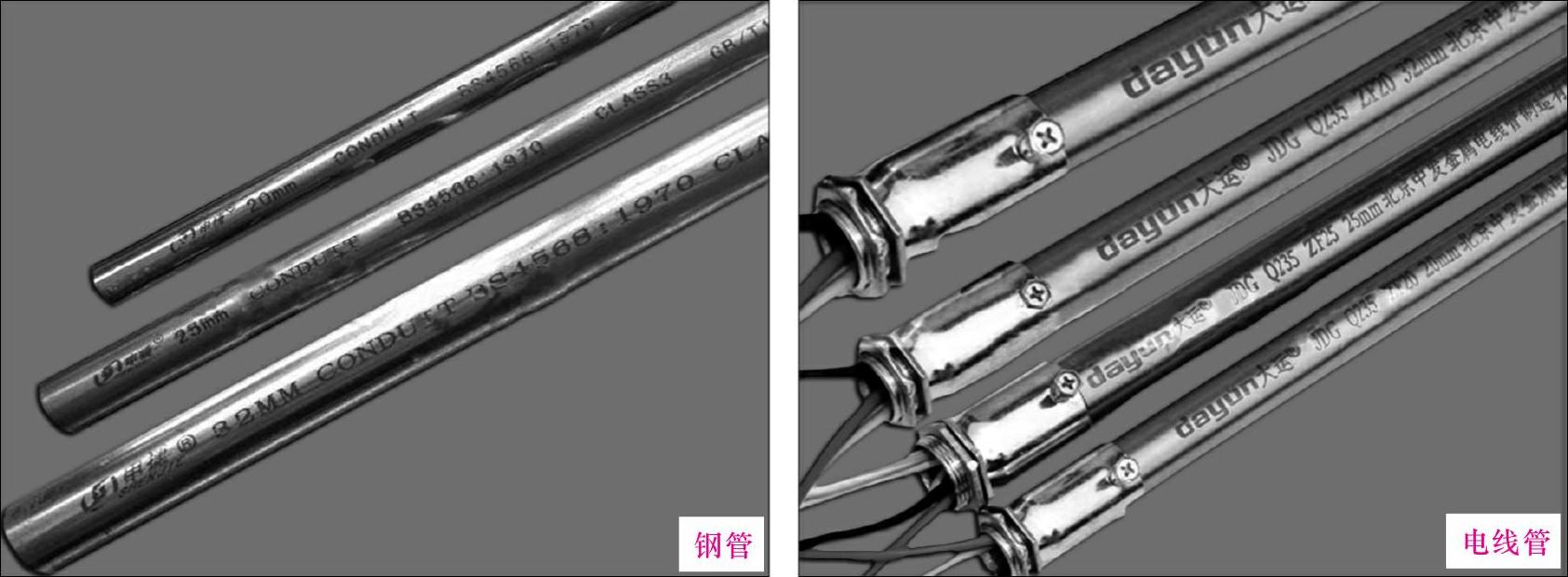

在使用金属管明敷于潮湿的场所时，由于金属管会受到不同程度的锈蚀，为了保障线路的安全，应采用较厚的水、煤气钢管；若是敷设于干燥的场所时，则可以选用金属电线管。图5-8所示为金属管配线的明敷操作规程。

图5-8 金属管的选用

提示说明

选用金属管进行配线时，其表面不应有穿孔、裂缝和明显的凹凸不平等现象；其内部不允许出现锈蚀的现象，尽量选用内壁光滑的金属管。

2.金属管管口的加工规范

图解演示

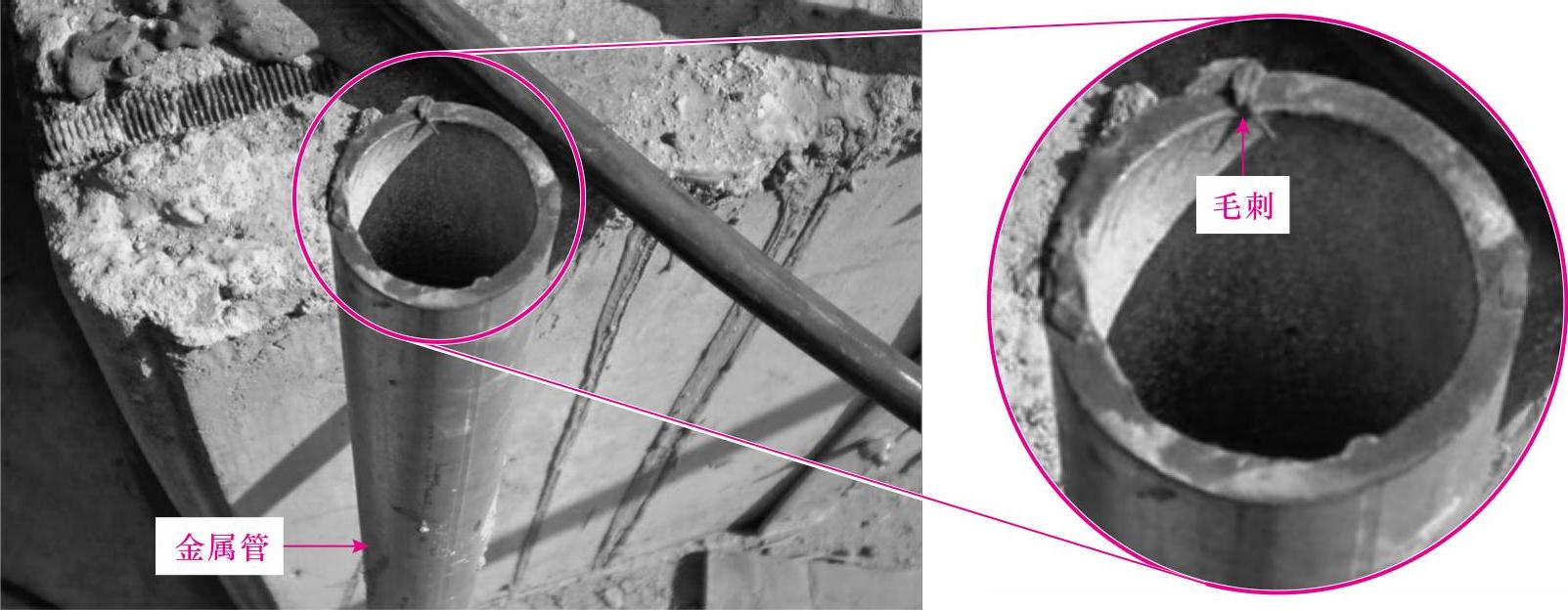

图5-9所示为金属管管口的加工规范。在使用金属管进行配线时，为了防止穿线时金属管口划伤导线，其管口的位置应使用专用工具进行打磨，使其没有毛刺或是尖锐的棱角。

图5-9 金属管管口的加工规范

3.金属管的弯头规范

在敷设金属管时，为了减少配线时的困难程度，应尽量减少弯头出现的总量，例如每根金属管的弯头不应超过3个，直角弯头不应超过2个。

提示说明

在对金属管进行弯曲时，应采用专用的弯管器进行操作，以避免弯制不良，例如出现裂缝、明显的凹瘪等现象。

4.金属管弯头操作规范

图解演示

图5-10为金属管弯头的操作规范。使用弯管器对金属管进行弯管操作时，应按相关的操作规范执行。例如，金属管的平均弯曲半径，不得小于金属管外径的6倍，在明敷时且只有一个弯时，可将金属管的弯曲半径减少为管子外径的4倍。

图5-10 金属管弯头的操作规范

5.金属管连接规范

图解演示

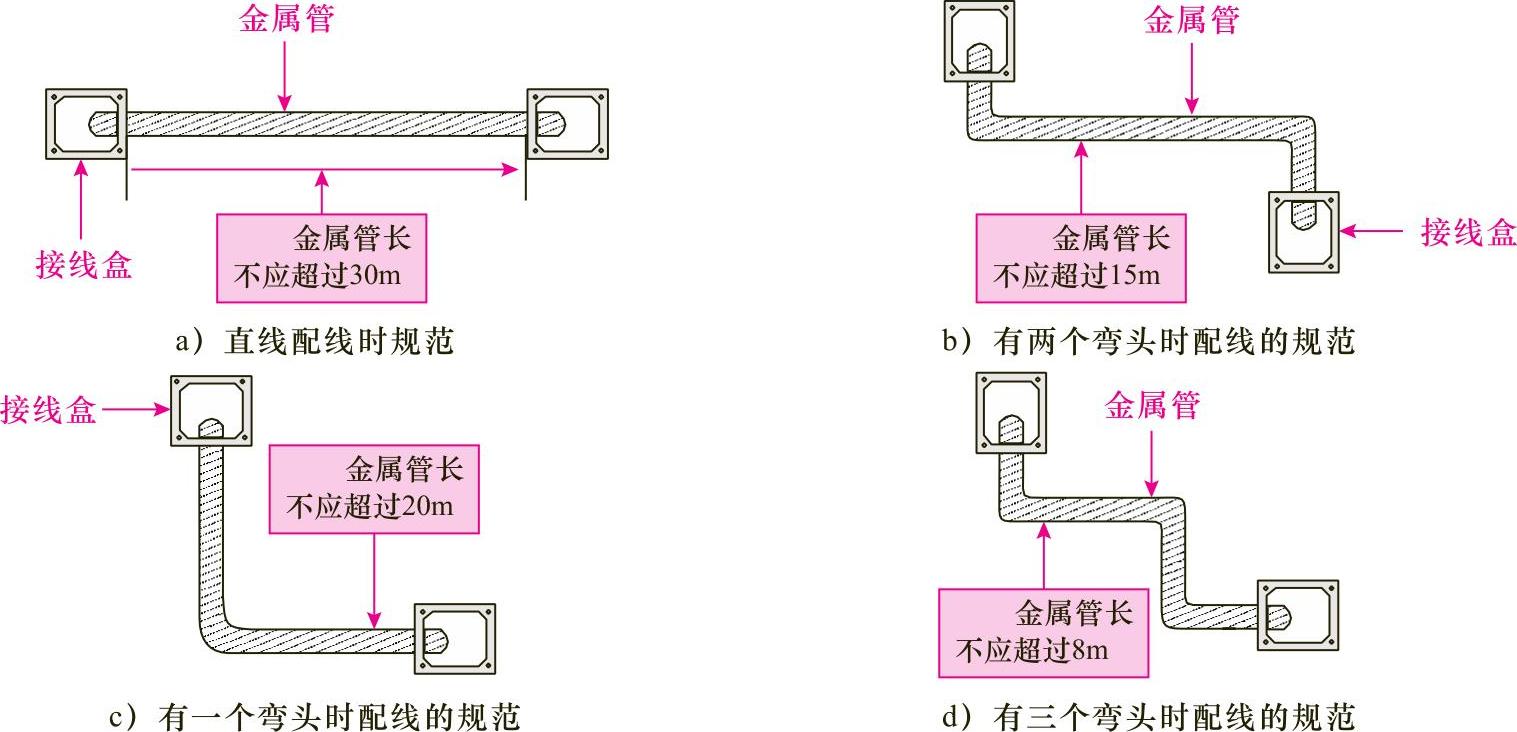

图5-11所示为金属管使用长度的规范。金属管配线连接，若管路较长或有较多弯头时，则需要适当加装接线盒，通常对于无弯头情况时，金属管的长度不应超过30m；对于有一个弯头情况时，金属管的长度不应超过20m；对于有两个弯头情况时，金属管的长度不应超过15m；对于有三个弯头情况时，金属管的长度不应超过8m。

图5-11 金属管使用长度的规范

6.金属管配线时的固定规范

图解演示

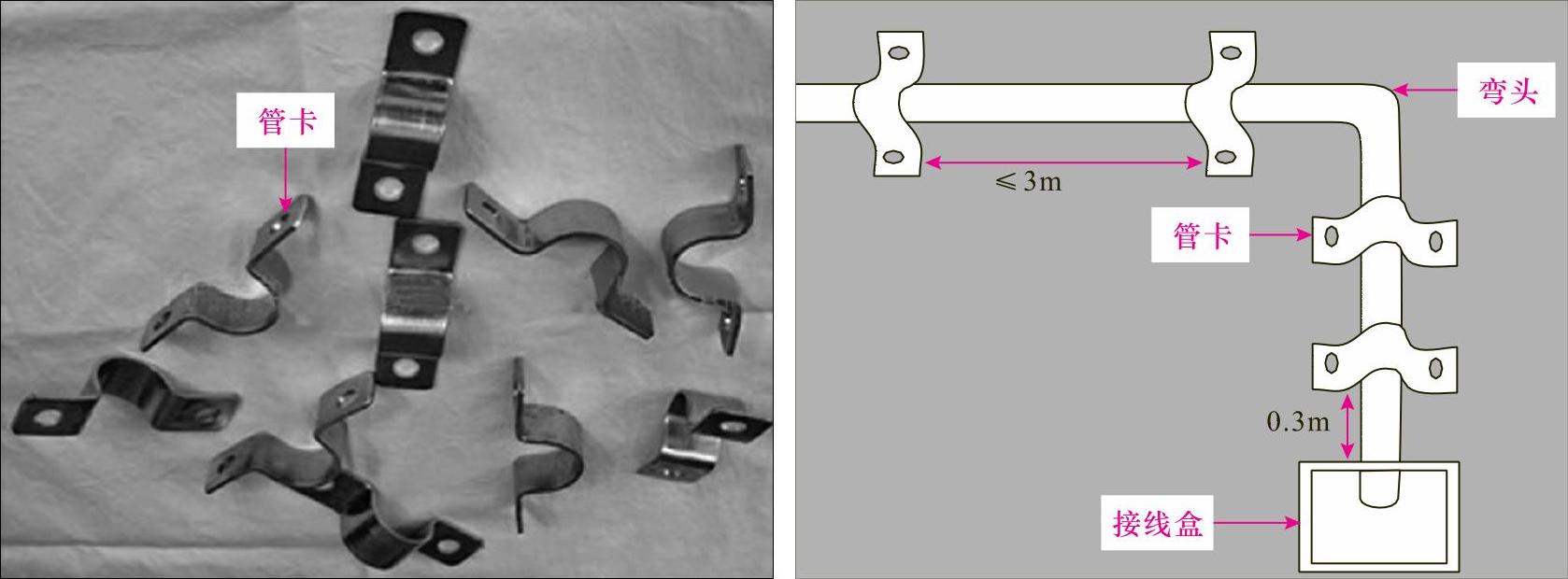

图5-12所示为金属管配线时的固定规范。金属管配线时，为了其美观和方便拆卸，在对金属管进行固定时，通常会使用管卡进行固定。若是没有设计要求时，则对金属管卡的固定间隔不应超过3m；在距离接线盒0.3m的区域，应使用管卡进行固定；在弯头两边也应使用管卡进行固定。

图5-12 金属管配线时的固定规范
