如何正确选择瓷绝缘子配线？
【摘要】：瓷绝缘子配线也称为绝缘子配线，是利用瓷绝缘子支持并固定导线的一种配线，常用于线路的明敷。瓷绝缘子配线绝缘效果好，机械强度大，主要适用于用电量较大而且较潮湿的场合，允许导线截面积较大，通常情况下，当导线截面积在25mm2以上时，可以使用瓷绝缘子进行配线。使用瓷绝缘子配线时，对瓷绝缘子位置的固定是非常重要的，在进行该操作时应按相关的规范进行。
瓷绝缘子配线也称为绝缘子配线，是利用瓷绝缘子支持并固定导线的一种配线，常用于线路的明敷。瓷绝缘子配线绝缘效果好，机械强度大，主要适用于用电量较大而且较潮湿的场合，允许导线截面积较大，通常情况下，当导线截面积在25mm2以上时，可以使用瓷绝缘子进行配线。
1.瓷绝缘子与导线的绑扎规范
图解演示

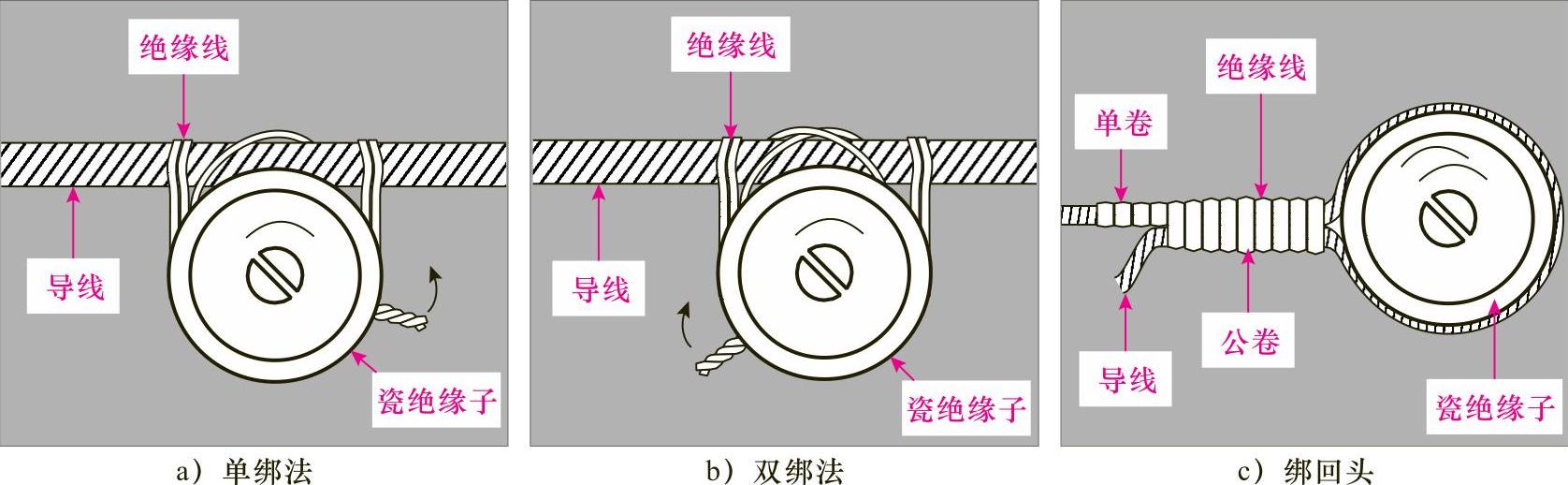

图5-4为瓷绝缘子与导线的绑扎规范。使用瓷绝缘子配线时，需要将导线与瓷绝缘子进行绑扎，在绑扎时通常会采用双绑、单绑以及绑回头几种方式。双绑方式通常用于受力瓷绝缘子的绑扎，或导线的截面积在10mm2以上的绑扎；单绑方式通常用于不受力瓷绝缘子或导线截面积在6mm2及以下的绑扎；绑回头的方式通常是用于终端导线与瓷绝缘子的绑扎。
图5-4 瓷绝缘子与导线的绑扎规范
提示说明
在瓷绝缘子配线时，应先将导线校直，将导线的其中一端绑扎在瓷绝缘子的颈部，然后在导线的另一端将导线收紧，并绑扎固定，最后绑扎并固定导线的中间部位。
2.瓷绝缘子与导线的敷设规范
图解演示

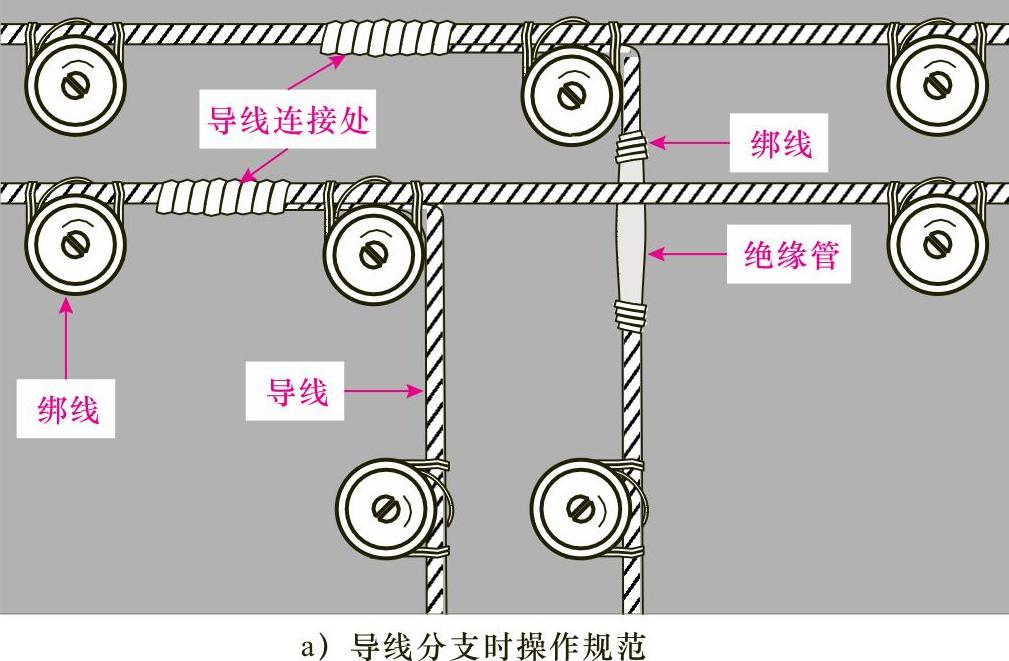

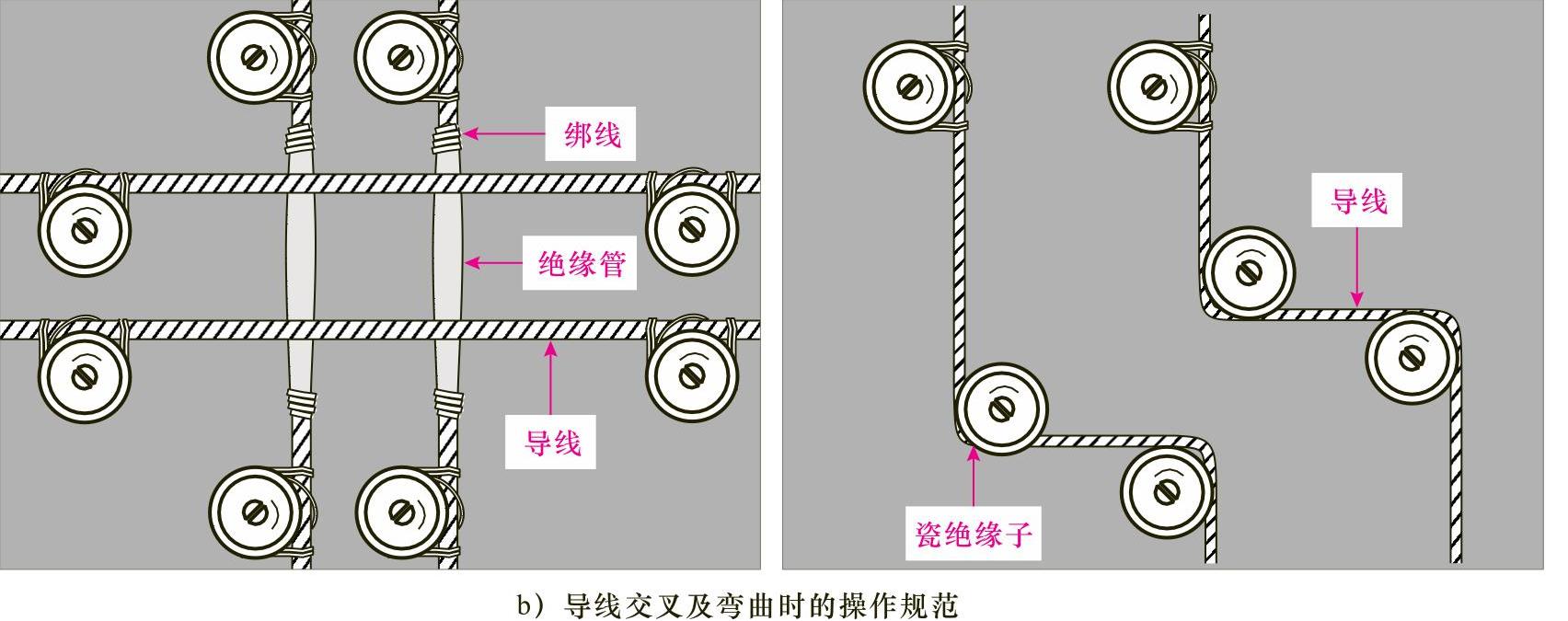

图5-5所示为瓷绝缘子与导线的敷设规范。瓷绝缘子配线的过程中，难免会遇到导线之间的分支、交叉或是拐角等操作，对于该类情况进行配线时，应按照相关的规范进行操作。例如导线在分支操作时，需要在分支点处设置瓷绝缘子，以支持导线，不使导线受到其他张力，导线相互交叉时，应在距建筑物较近的导线上套绝缘保护管；导线在同一平面内进行敷设时，若遇到有弯曲的情况，瓷绝缘子需要装设在导线曲折角的内侧。
图5-5 瓷绝缘子与导线的敷设规范
图5-5 瓷绝缘子与导线的敷设规范（续）
相关资料

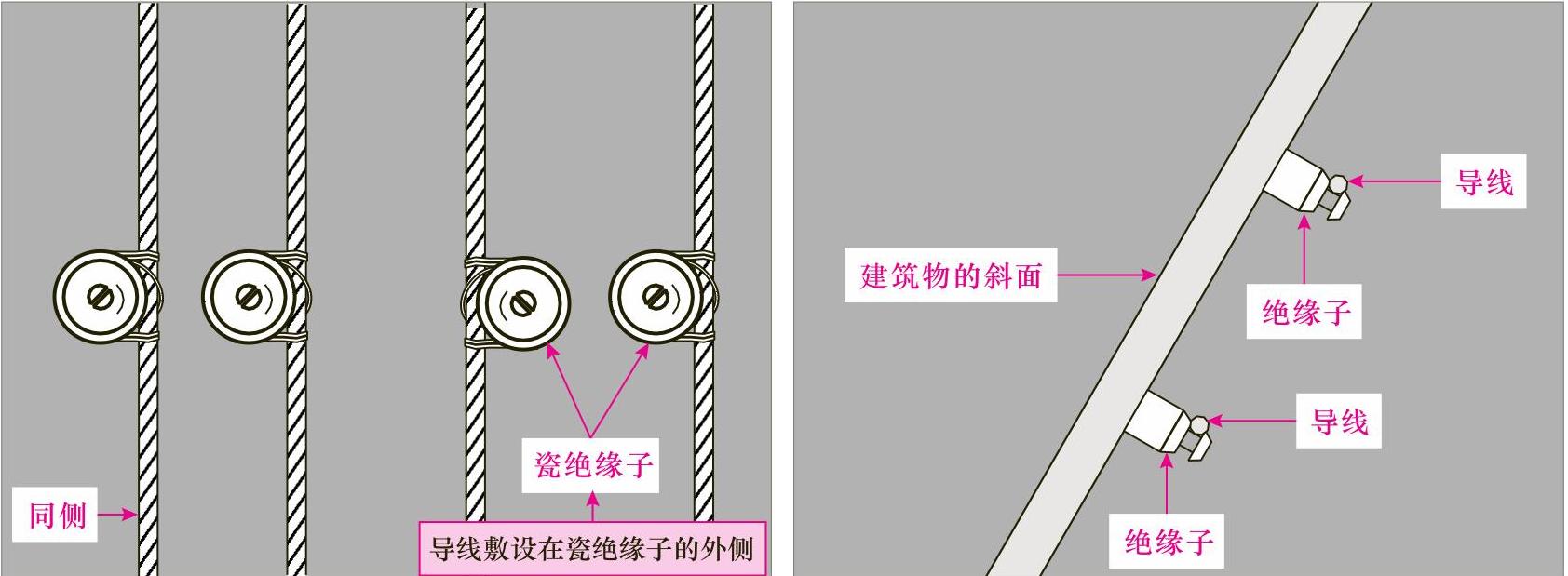

瓷绝缘子配线时，若是两根导线平行敷设，应将导线敷设在两个绝缘子的同一侧或者在两绝缘子的外侧，如图5-6所示，在建筑物的侧面或斜面配线时，必须将导线绑在绝缘子的上方，严禁将两根导线置于两绝缘子的内侧。
图5-6 瓷绝缘子配线中导线的敷设规范
提示说明
无论是瓷夹配线还是瓷绝缘子配线，在对导线进行敷设时，都应该使导线处于平直、无松弛的状态，并且导线在转弯处避免有急弯的情况。
3.瓷绝缘子固定时的规范
图解演示

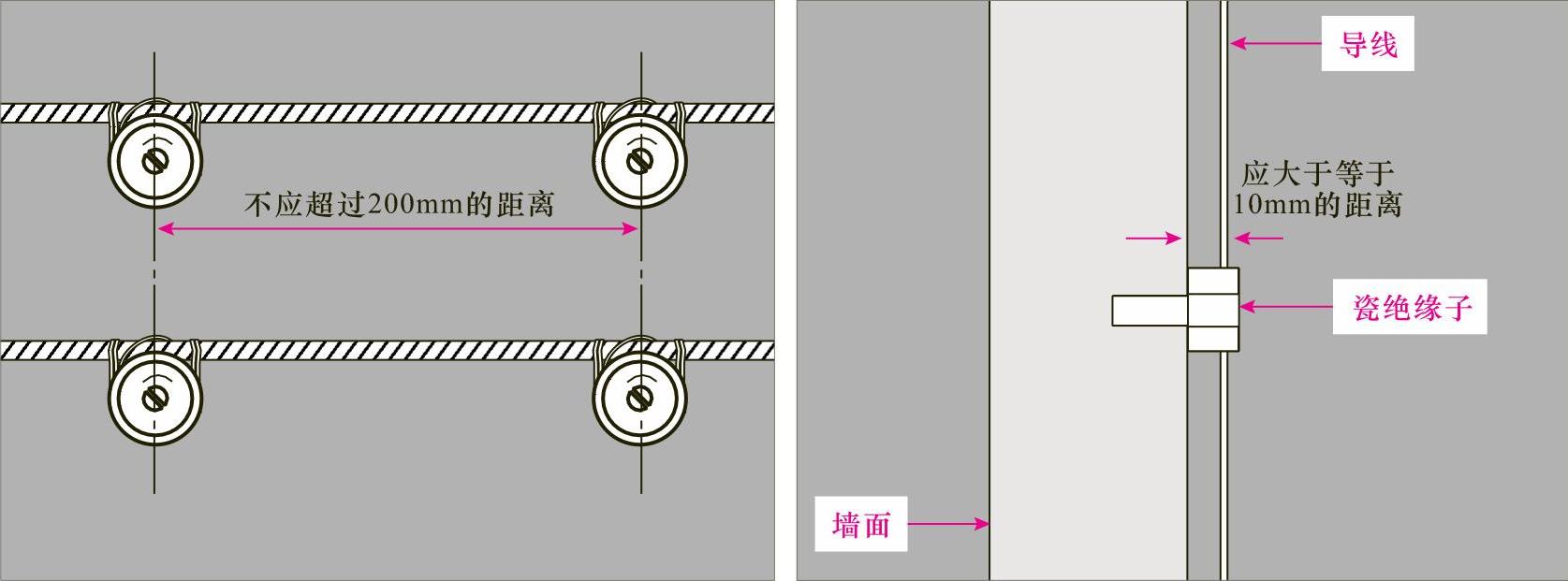

图5-7为瓷绝缘子固定时的规范。使用瓷绝缘子配线时，对瓷绝缘子位置的固定是非常重要的，在进行该操作时应按相关的规范进行。例如在室外，瓷绝缘子在墙面上固定时，固定点之间的距离不应超过200mm，并且不可以固定在雨、雪等能落到导线的地方；固定瓷绝缘子时，应使导线与建筑物表面的最小距离大于等于10mm，瓷绝缘子在配线时不可以将瓷绝缘子倒装。
图5-7 瓷绝缘子固定时的规范
