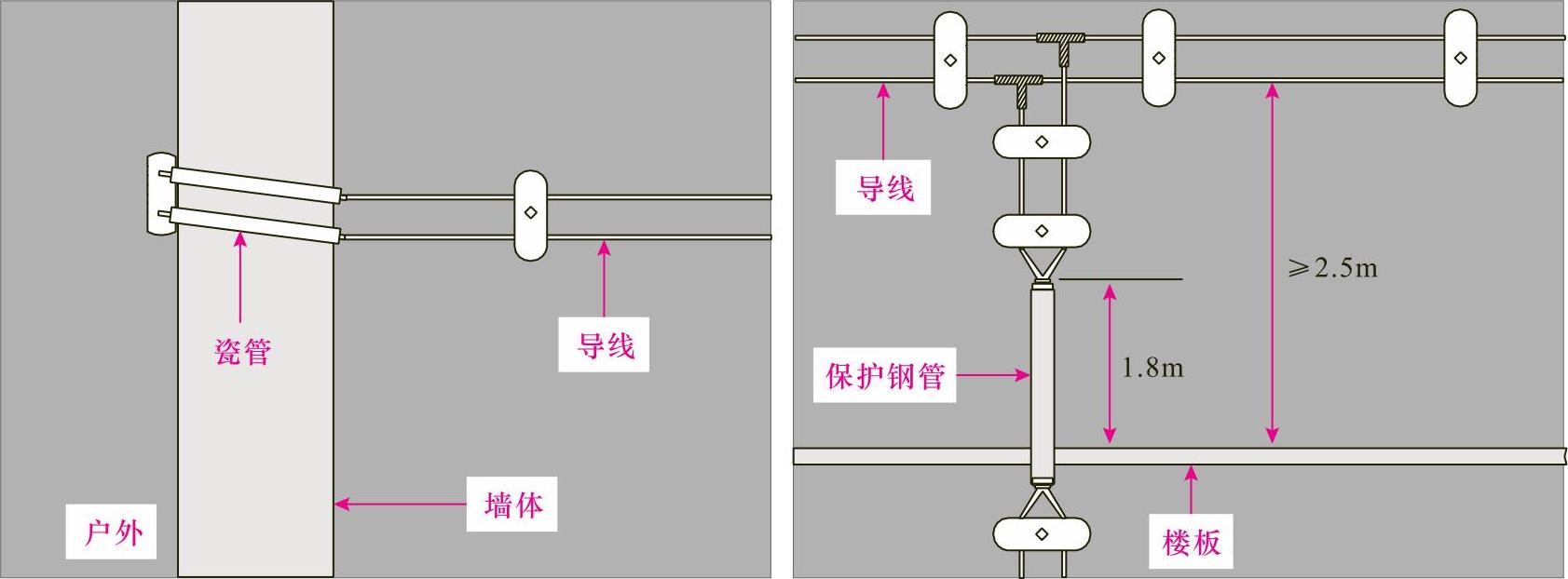

【摘要】：图5-1 瓷夹的固定规范2.瓷夹配线遇建筑物时的操作规范图解演示图5-2为瓷夹配线时遇建筑物的操作规范。图5-2 瓷夹配线时遇建筑物的操作规范提示说明使用瓷夹配线时，若是需要连接导线时，需要将其连接头尽量安装在两瓷夹的中间，避免将导线的接头压在瓷夹内。瓷夹配线过程中，通常会遇到穿墙或是穿楼板的情况，在进行该类操作时，应按照相关的规定进行操作。

瓷夹配线也称为夹板配线，是指用瓷夹板来支持导线，使导线固定并与建筑物绝缘的一种配线方式，一般适用于正常干燥的室内场所和房屋挑檐下的室外场所，通常情况下，使用瓷夹配线时，其线路的截面积一般不要超过10mm²。

1.瓷夹的固定规范

图解演示

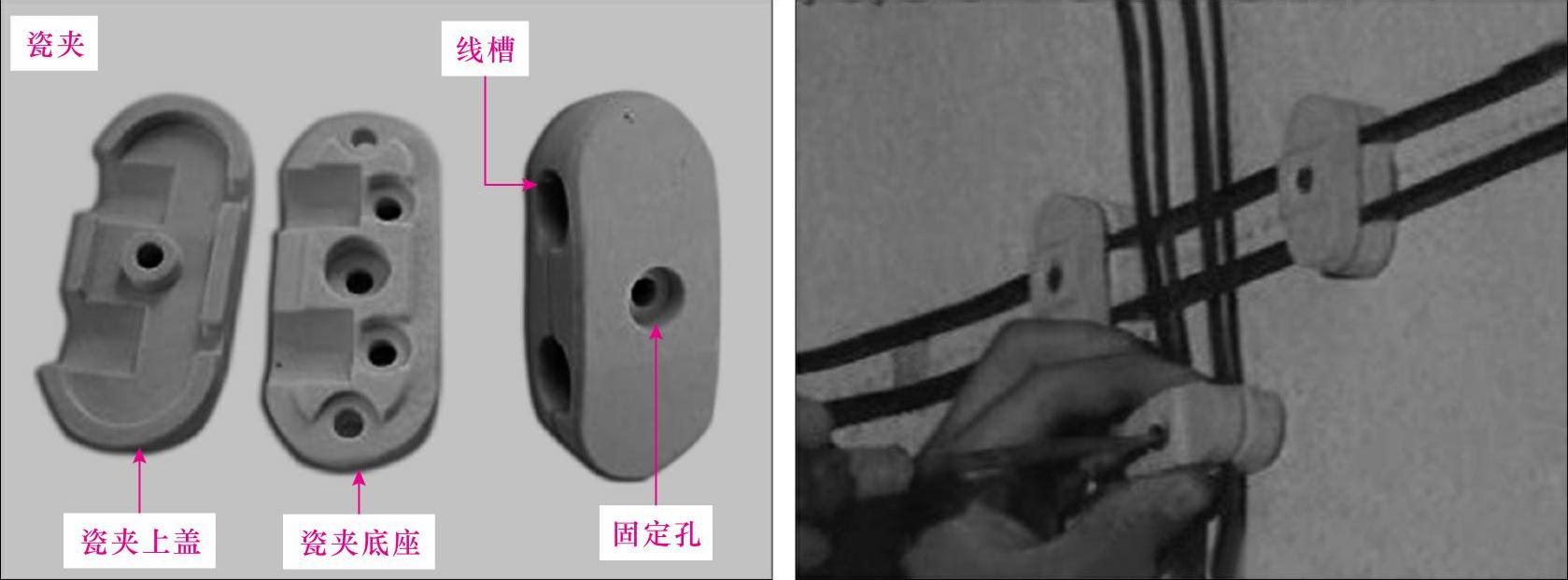

瓷夹在固定时可以将其埋设在坚固件上，或是使用胀管螺钉进行固定，用胀管螺钉进行固定时，应先在需要固定的位置上进行钻孔（孔的大小应与胀管粗细相同，其深度略长于胀管螺钉的长度），然后将胀管螺钉放入瓷夹底座的固定孔内，进行固定，接着将导线固定在瓷夹内的槽内，最后使用螺钉固定好瓷夹的上盖即可。图5-1为瓷夹的固定规范。

图5-1 瓷夹的固定规范

2.瓷夹配线遇建筑物时的操作规范

图解演示

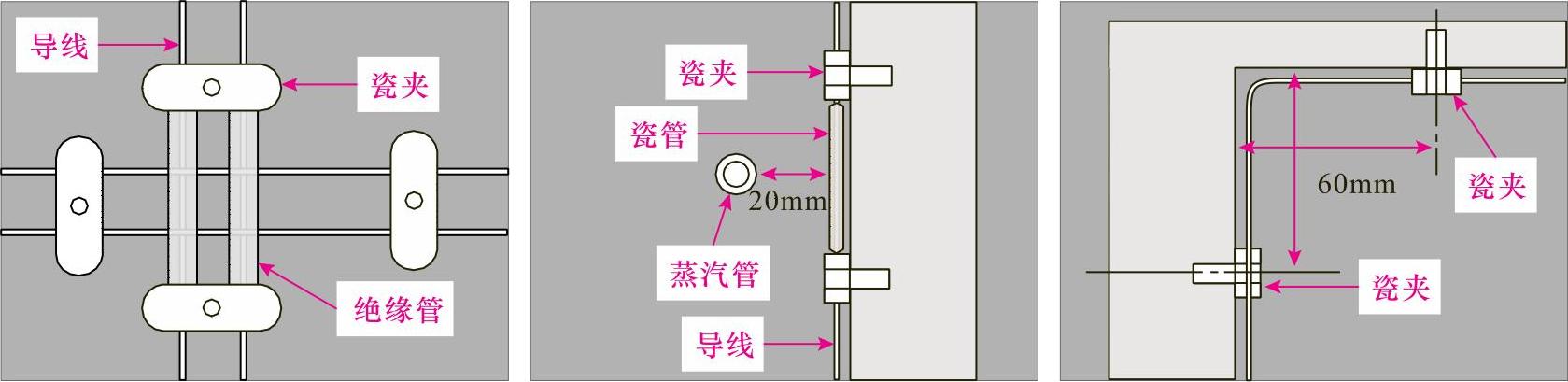

图5-2为瓷夹配线时遇建筑物的操作规范。瓷夹配线时，通常会遇到一些建筑物，如水管、蒸汽管或转角等，对于该类情况进行操作时，应进行相应的保护。例如在与导线进行交叉敷设时，应使用塑料管或绝缘管对导线进行保护，并且在塑料管或绝缘管的两端导线上须用瓷夹板夹牢，防止塑料管移动；在跨越蒸汽管时，应使用瓷管对导线进行保护，瓷管与蒸汽管保温层外须有20mm的距离；若是使用瓷夹在进行转角或分支配线时，应在距离墙面40～60mm处安装一个瓷夹，用来固定线路。
