三相交流电动机的检测方法与注意事项
【摘要】：图解演示三相交流电动机是由三相交流电提供电能，可将电能转变为机械能的一种电动装置，是工业生产中主要的动力设备。图解演示图4-50为检测三相交流电动机第二相绕组的方法。接下来，继续检测三相交流电动机的绝缘电阻。图4-52 三相交流电动机外壳与绕组间绝缘电阻的检测方法提示说明使用绝缘电阻表检测交流电动机绕组与外壳间的绝缘电阻值时，应匀速转动绝缘电阻表的手柄，并观察指针的摆动情况，本例中，实测绝缘电阻值均大于1MΩ。
图解演示
三相交流电动机是由三相交流电提供电能，可将电能转变为机械能的一种电动装置，是工业生产中主要的动力设备。图4-46所示为三相交流电动机的实物外形。
图4-46 三相交流电动机的实物外形
提示说明

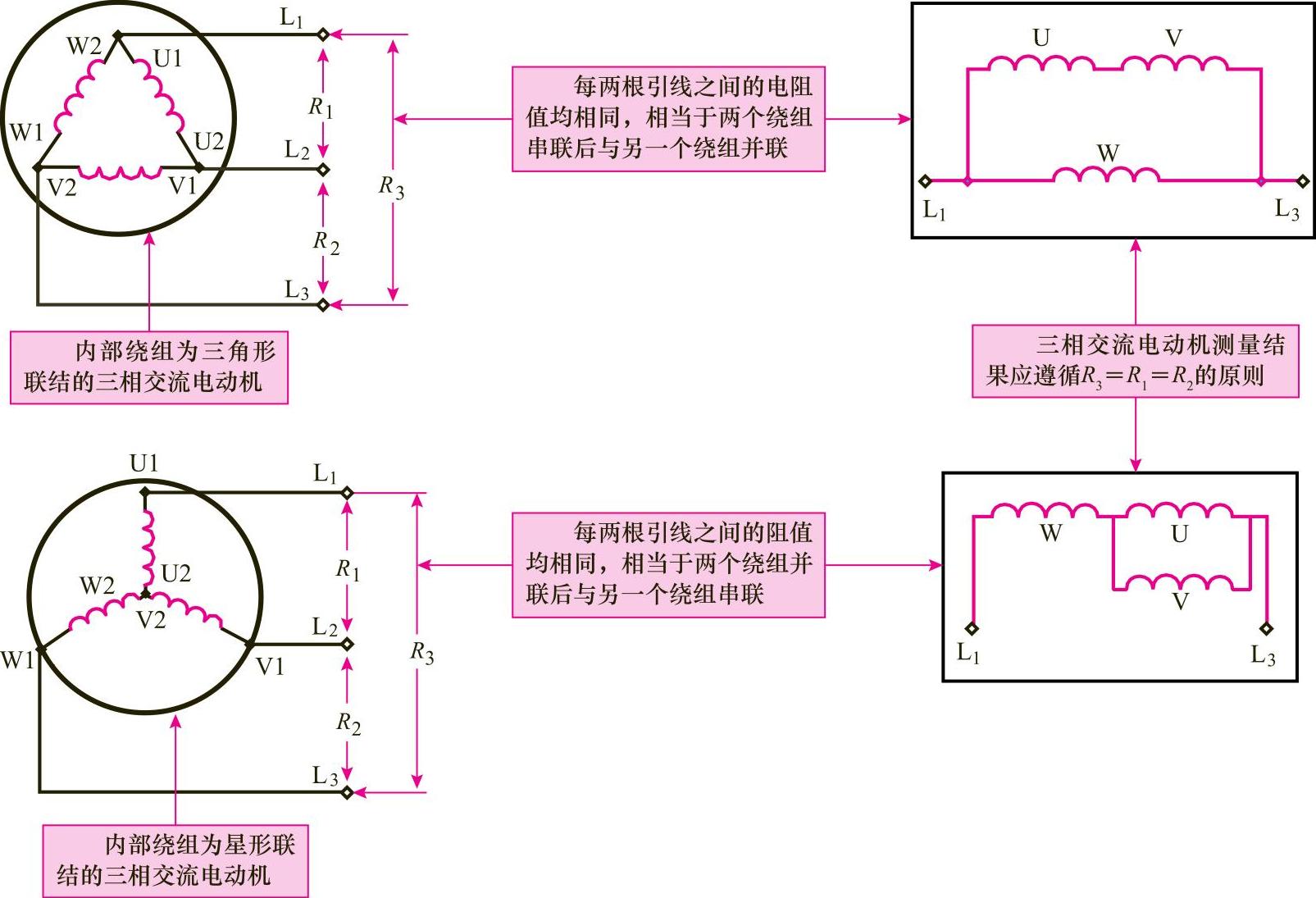

如图4-47所示，检测三相交流电动机的方法与检测单相交流电动机的方法类似，可先对三相交流电动机每两个连接端子的电阻值进行测量，结果应基本相同。若R1、R2、R3任意一组阻值为无穷大或0Ω，则说明绕组内部存在断路或短路故障。
图4-47 三相交流电动机的检测原理
图解演示

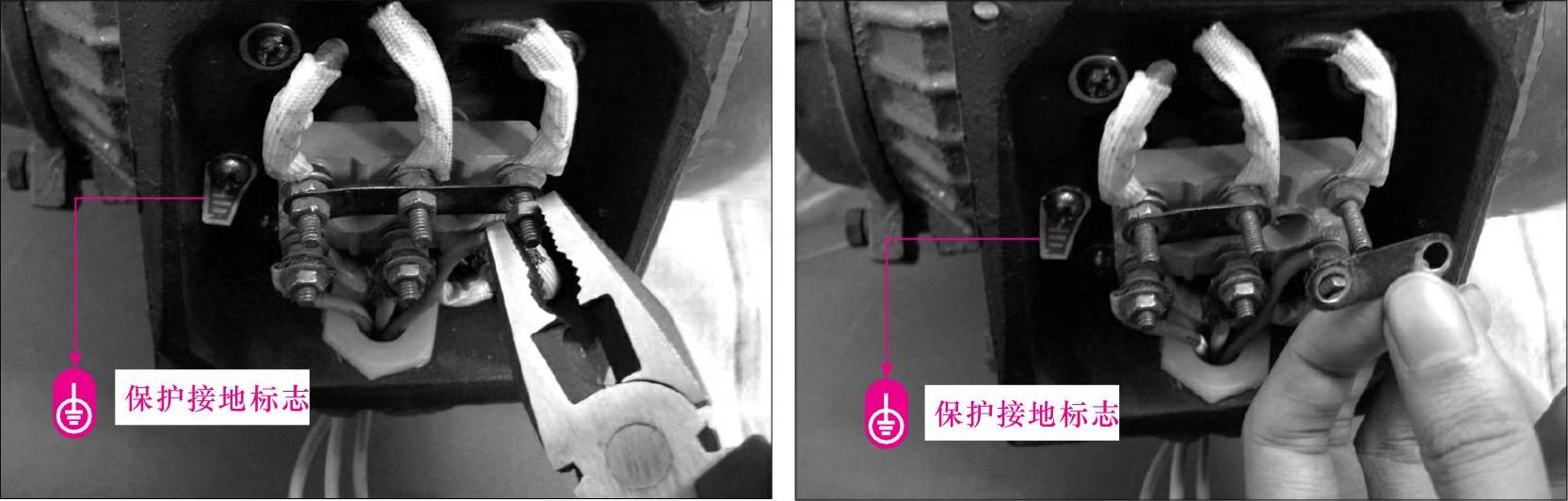

如图4-48所示，先将连接端子的连接金属片拆下，使交流电动机的三组绕组互相分离（断开），然后分别检测各绕组，以保证测量结果的准确性。
图4-48 拆卸连接端子的连接金属片
图解演示

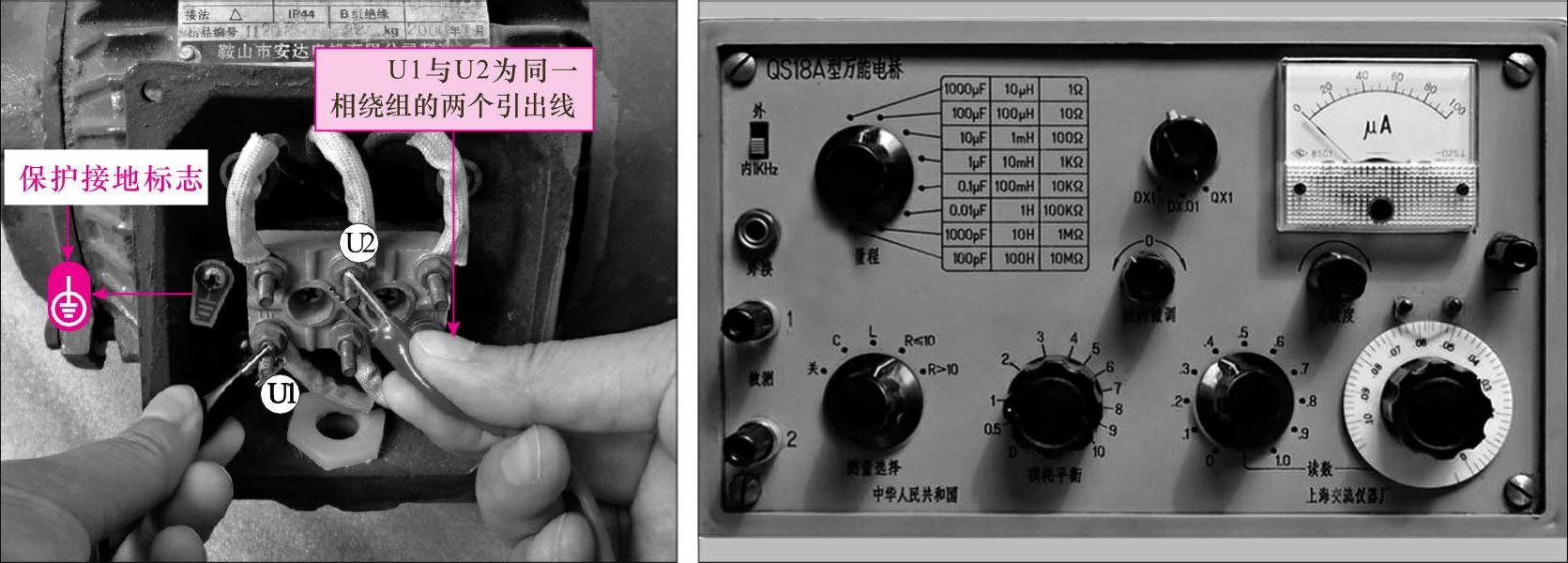

图4-49所示为检测三相交流电动机第一相绕组的方法。将万用电桥测试线上的鳄鱼夹夹在电动机第一相绕组的两端引出线上，检测电阻值。万用电桥实测数值为0.433×10Ω=4.33Ω，属于正常范围。
图解演示

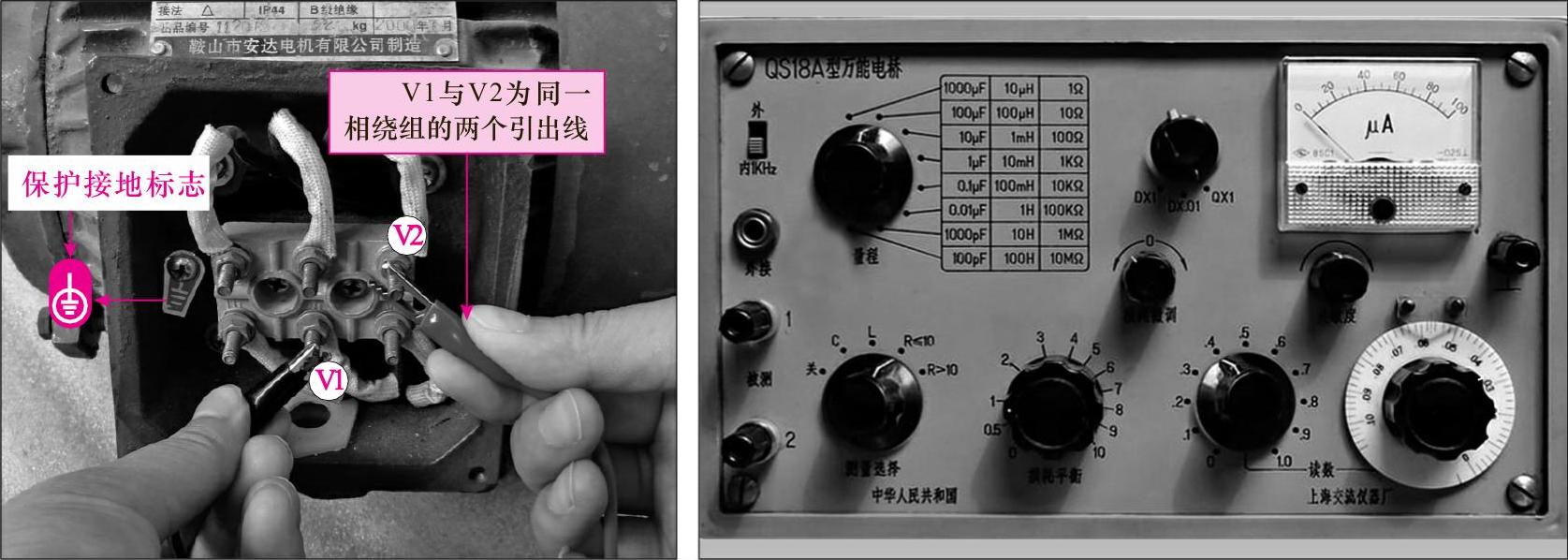

图4-50为检测三相交流电动机第二相绕组的方法。使用相同的方法，将鳄鱼夹夹在电动机第二相绕组的两端引出线上，检测电阻值。万用电桥实测数值为0.433×10Ω=4.33Ω，属于正常范围。
图4-49 三相交流电动机第一相绕组的检测方法
图4-50 三相交流电动机第二相绕组的检测方法
图解演示

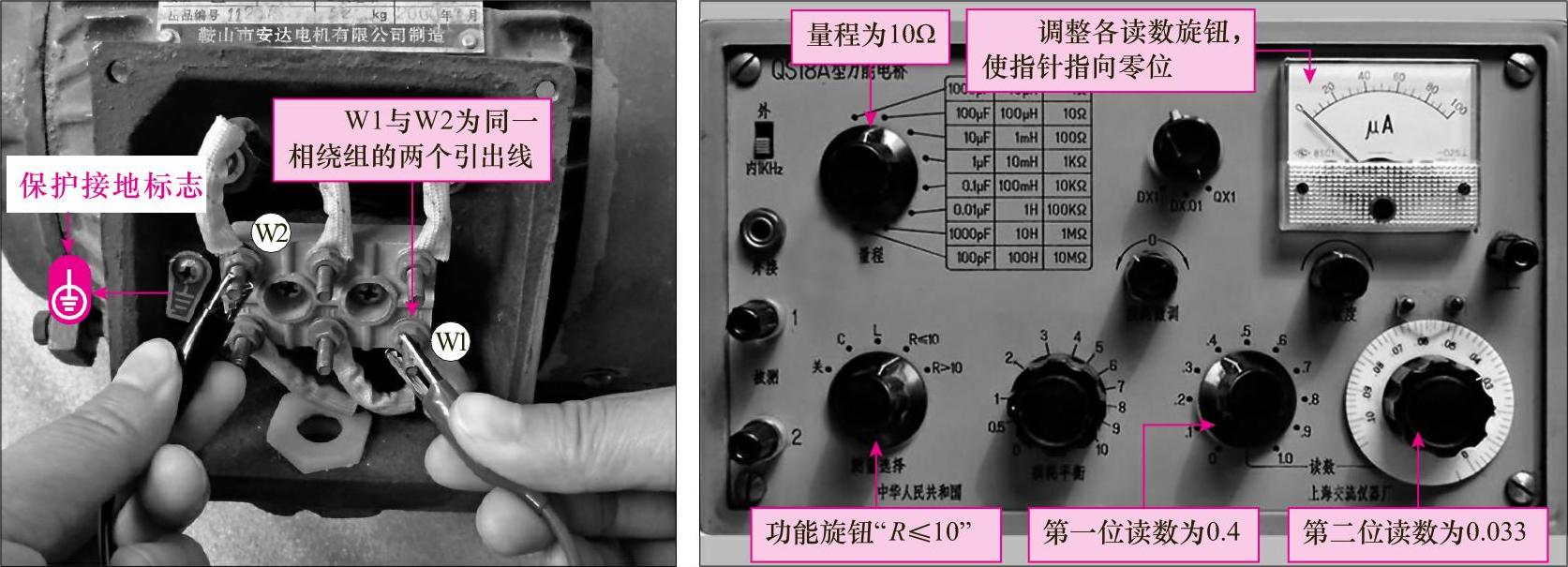

图4-51为检测三相交流电动机第三相绕组的方法。将万用电桥测试线上的鳄鱼夹夹在电动机第三相绕组的两端引出线上，检测电阻值。万用电桥实测数值为0.433×10Ω=4.33Ω，属于正常范围。
图4-51 三相交流电动机第三相绕组的检测方法
提示说明
在正常情况下，三相交流电动机每相绕组的电阻值约为4.33Ω，若测得三组绕组的电阻值不同，则绕组内可能有短路或断路情况。
若通过检测发现电阻值出现较大的偏差，则表明电动机的绕组已损坏。

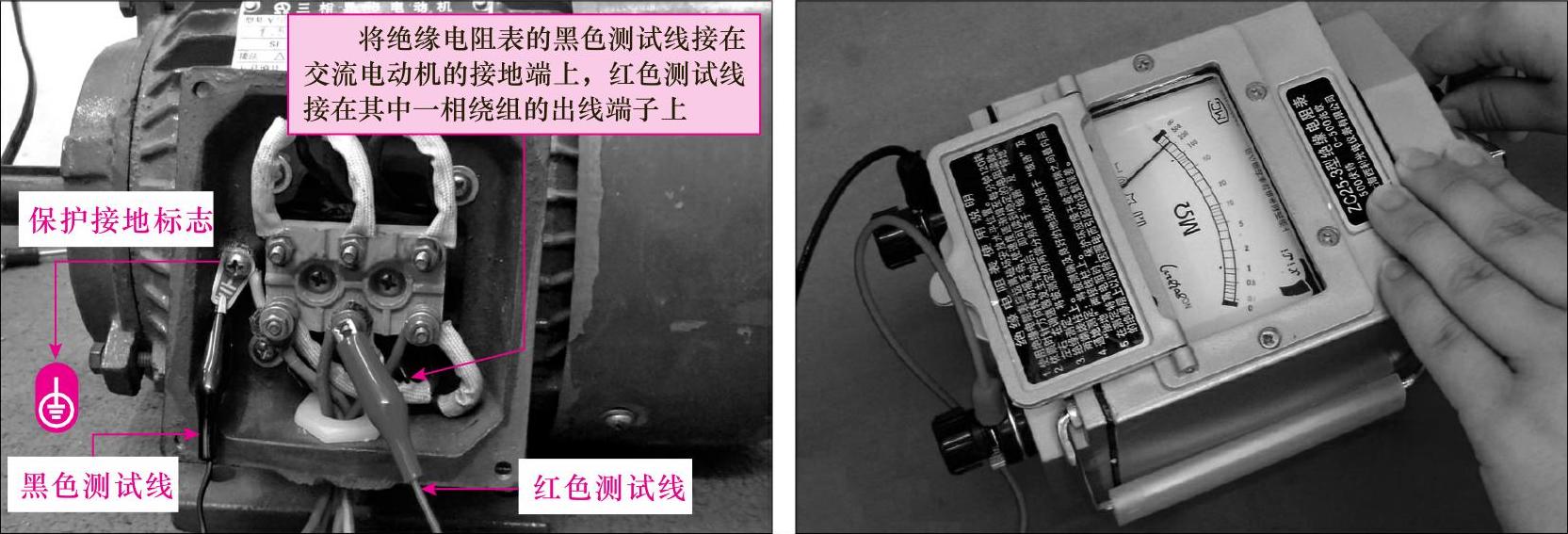

接下来，继续检测三相交流电动机的绝缘电阻。图4-52所示为检测三相交流电动机外壳与绕组间绝缘电阻的方法。绝缘电阻表实测绝缘电阻值大于1MΩ，正常。
图4-52 三相交流电动机外壳与绕组间绝缘电阻的检测方法
提示说明
使用绝缘电阻表检测交流电动机绕组与外壳间的绝缘电阻值时，应匀速转动绝缘电阻表的手柄，并观察指针的摆动情况，本例中，实测绝缘电阻值均大于1MΩ。
为确保测量值的准确度，需要待绝缘电阻表的指针慢慢回到初始位置，然后再顺时针摇动绝缘电阻表的手柄，检测其他绕组与外壳的绝缘电阻值是否正常，若检测结果远小于1MΩ，则说明电动机绝缘性能不良或内部导电部分与外壳之间有漏电情况。
图解演示

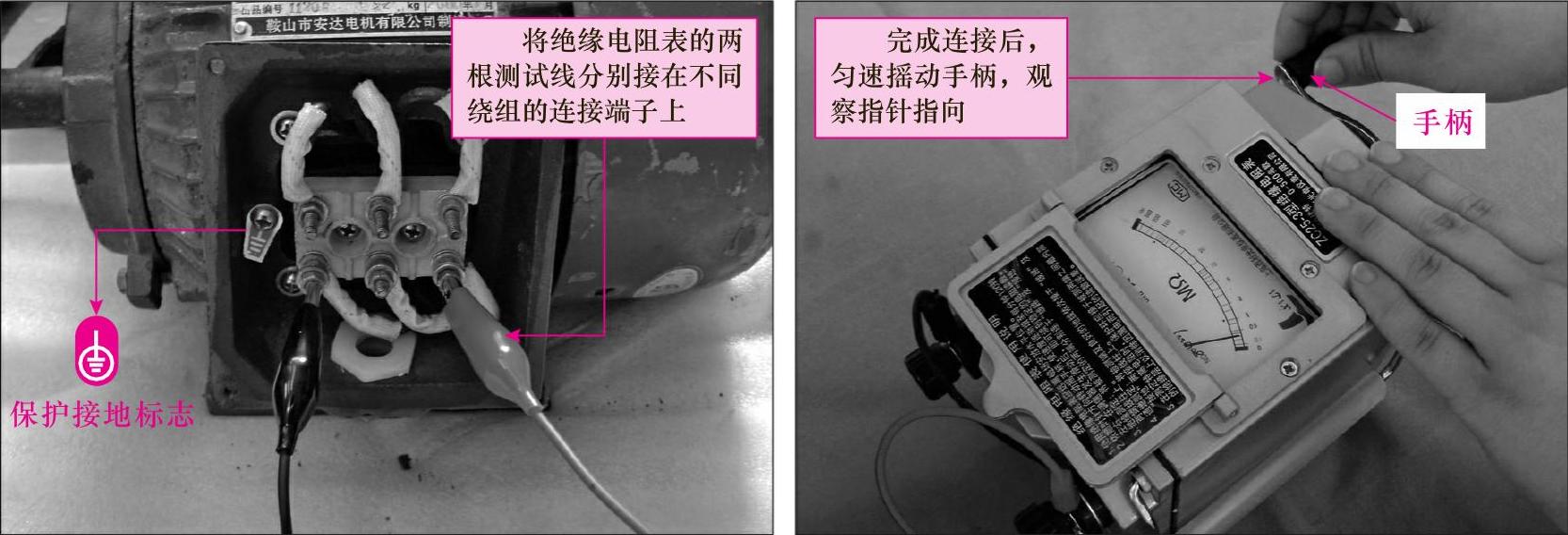

图4-53为检测三相交流电动机各绕组间绝缘电阻的方法。正常情况下，绕组间的绝缘电阻值应大于1MΩ。
图4-53 检测三相交流电动机各绕组间绝缘电阻的方法
