如何检测开关变压器及其介绍
【摘要】：若检测开关变压器本身损坏，则应进行更换。开关变压器的二次绕组有多个，有些绕组还带有中心抽头，因此在进行检测时应注意绕组的连接方式。正常情况下开关变压器二次绕组之间的电阻值范围较大，具体值应参照相关资料，若出现偏差较大的情况，则说明二次绕组已经损坏。
图解演示

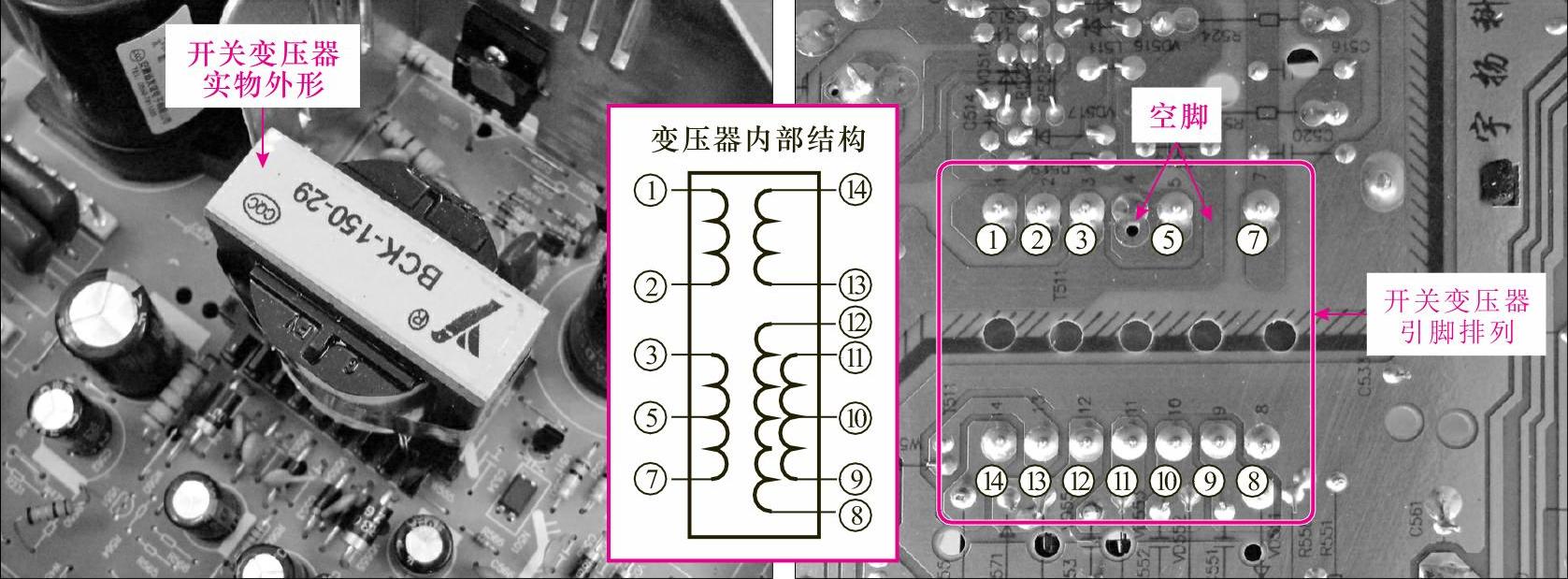

开关变压器一般应用在电子产品中，由于开关变压器的二次绕组有多组，因此在进行检测前，应首先区分开关变压器的一次绕组和二次绕组，如图4-38所示。若检测开关变压器本身损坏，则应进行更换。
图4-38 典型开关变压器的实物外形
对于电源变压器的检测，可以在开路状态下或在路状态检测其一次绕组和二次绕组的电阻值，判断是否正常。
1.开关变压器一次绕组电阻值的检测
图解演示
首先对开关变压器一次绕组间的电阻值进行检测，图4-39所示为开关变压器一次绕组电阻值的检测方法。检测时可将万用表调至“×10”电阻档，用两只表笔分别搭在开关变压器一次绕组的两个引脚上（①脚和②脚），不同的开关变压器一次绕组的电阻值差别很大，必须参照相关数据资料，若出现偏差较大的情况，则说明变压器损坏。
图4-39 开关变压器一次绕组电阻值的检测
2.开关变压器二次绕组电阻值的检测
图解演示
接着对开关变压器二次绕组的电阻值进行检测，图4-40所示为开关变压器二次绕组电阻值的检测方法。开关变压器的二次绕组有多个，有些绕组还带有中心抽头，因此在进行检测时应注意绕组的连接方式。下面以③脚、⑤脚和⑦脚连接的绕组为例，保持万用表“×10”电阻档，并将表笔分别搭在③脚和⑦脚上，③脚和⑤脚、⑤脚和⑦脚的检测方法相同。正常情况下开关变压器二次绕组之间的电阻值范围较大，具体值应参照相关资料，若出现偏差较大的情况，则说明二次绕组已经损坏。
图4-40 开关变压器二次绕组电阻值的检测
3.开关变压器一次绕组和二次绕组之间绝缘电阻值的检测
图解演示

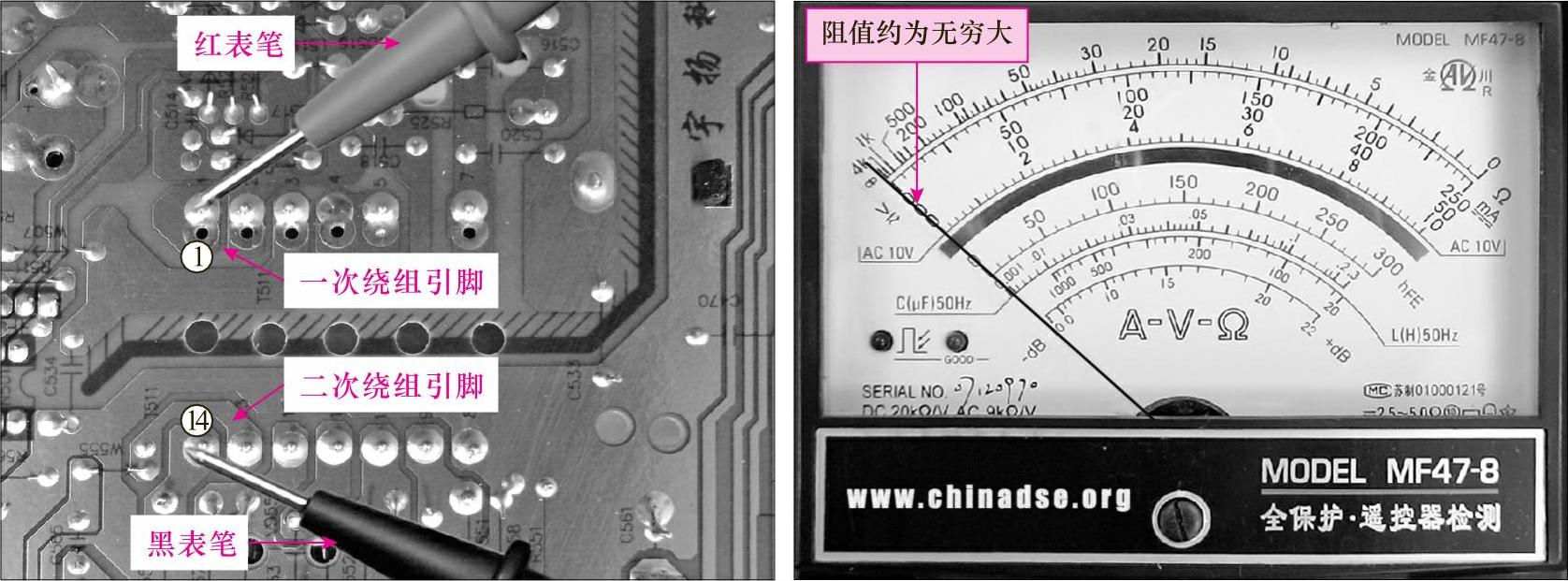

此外，还应对开关变压器一次绕组和二次绕组之间的绝缘电阻值进行检测，图4-41所示为开关变压器一次绕组和二次绕组之间电阻值的检测方法。检测时将万用表调至“×10k”电阻档，一只表笔搭在开关变压器一次绕组的引脚上，另一支表笔搭在二次绕组的引脚上，以①脚和⑭ᣘᣥ脚连接的绕组为例，其他引脚的检测方法相同。正常情况下开关变压器一次绕组引脚和二次绕组引脚之间的电阻值为无穷大，若出现零或有固定阻值的情况，则说明开关变压器绕组间有短路故障，或绝缘性能不良。
图4-41 开关变压器一次绕组和二次绕组之间电阻值的检测
