电源变压器检测方法详解
【摘要】：图解演示如图4-35所示，在对电源变压器进行检测前，应首先区分其一次绕组和二次绕组，一般情况下电源输入端为一次绕组，输出端为二次绕组。图4-35 待测电源变压器对于电源变压器的检测，主要是在断电状态下检测其一次绕组和二次绕组的电阻值，判断是否正常。图4-37 电源变压器二次绕组电阻值的检测
电源变压器一般应用在机械设备的控制电源、照明、指示等地，由于受环境和使用寿命的影响，很可能出现损坏的情况，实测若电源变压器损坏，则需要使用同型号进行代换。
图解演示
如图4-35所示，在对电源变压器进行检测前，应首先区分其一次绕组和二次绕组，一般情况下电源输入端为一次绕组，输出端为二次绕组。

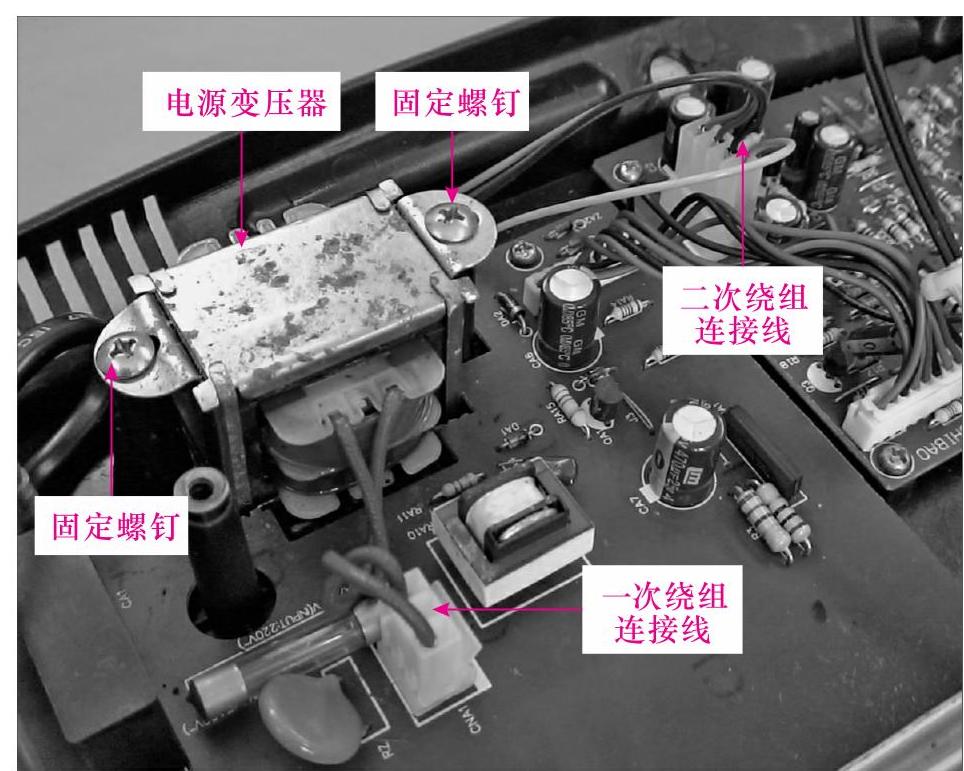

图4-35 待测电源变压器
对于电源变压器的检测，主要是在断电状态下检测其一次绕组和二次绕组的电阻值，判断是否正常。
1.电源变压器一次绕组电阻值的检测
首先将万用表调至“×100”电阻档，将两只表笔分别搭在电源变压器一次绕组的两个引脚上，观察万用表的读数，正常情况下，万用表检测的电阻值约为400Ω，若电源变压器一次绕组的阻值出现零或无穷大的情况，则说明其绕组已经损坏。
图解演示
图4-36所示为电源变压器一次绕组阻值的检测方法。

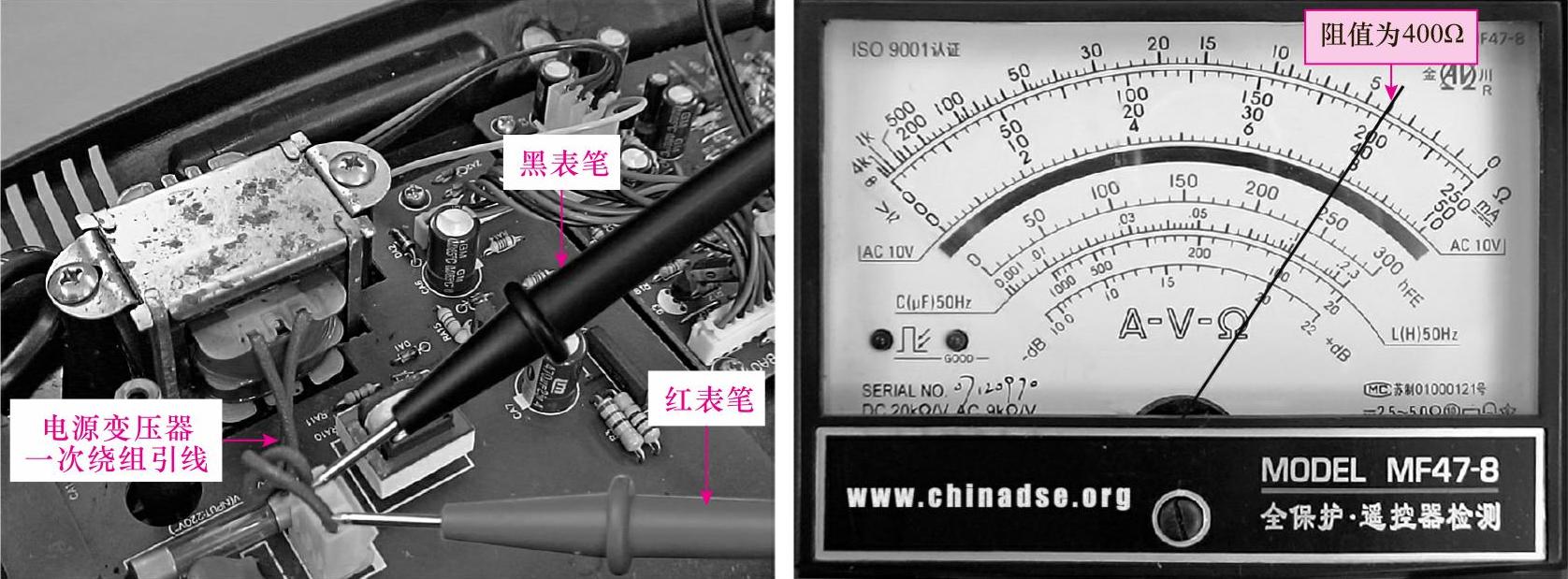

图4-36 电源变压器一次绕组阻值的检测方法
2.电源变压器二次绕组电阻值的检测
接着检测电源变压器二次绕组的电阻值，由于电源变压器为降压变压器，其二次绕组匝数较少，因此应将万用表调至“×1”电阻档，将两只表笔分别搭在电源变压器二次绕组的两个引脚上，正常情况下，万用表检测电源变压器二次绕组的电阻值约为3Ω，若电源变压器二次绕组的阻值出现无穷大的情况，则说明其绕组已经断路损坏。
图解演示
图4-37所示为电源变压器二次绕组电阻值的检测。

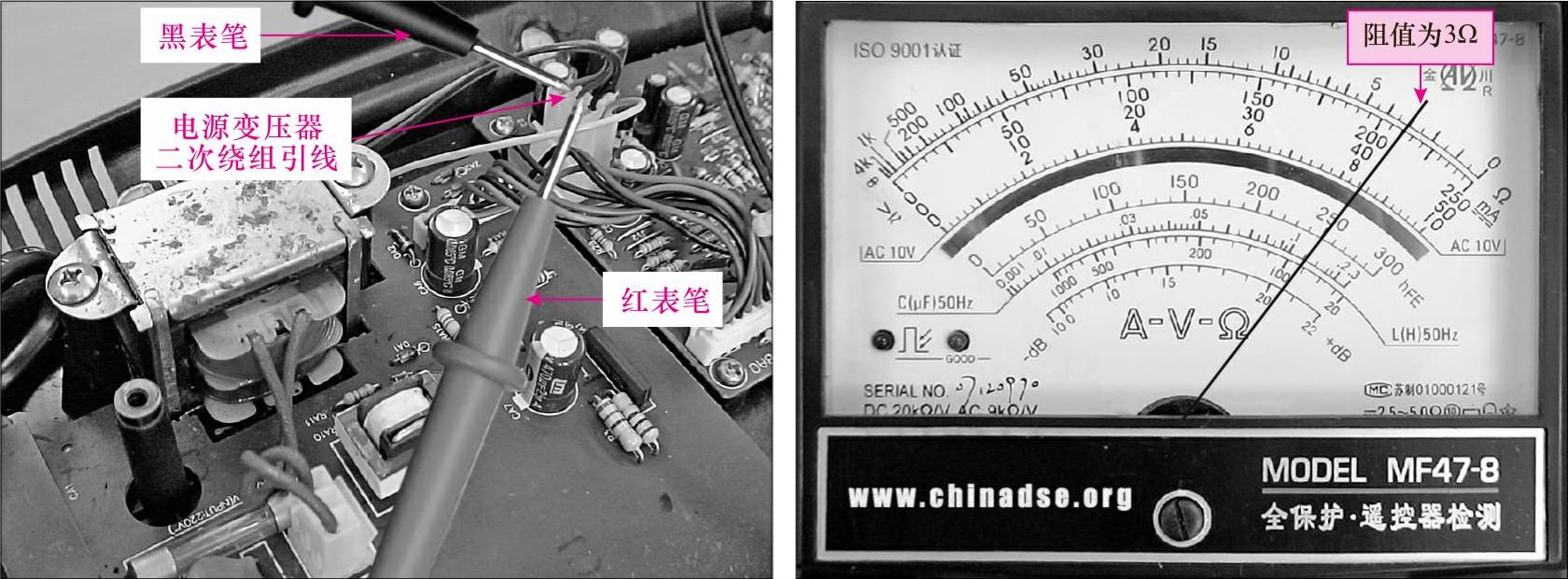

图4-37 电源变压器二次绕组电阻值的检测
