仪用变压器性能检测方法
【摘要】：主要包括电流互感器和电压互感器两种。图4-30 电流互感器的检测方法图解演示怀疑电流互感器故障，还可在短路状态下对电流互感器绕组阻值进行检测。从功能意义上讲，电压互感器是一种特殊的变压器件。当被检电压互感器额定变比为1时，可采用电压互感器自检接线方式检定。图4-34所示为采用标准电压互感器作为标准器检定被测电压互感器的接线方式。
测量变压器一般用于大电流、高电压电路中。主要包括电流互感器和电压互感器两种。
1.电流互感器的检测
图解演示

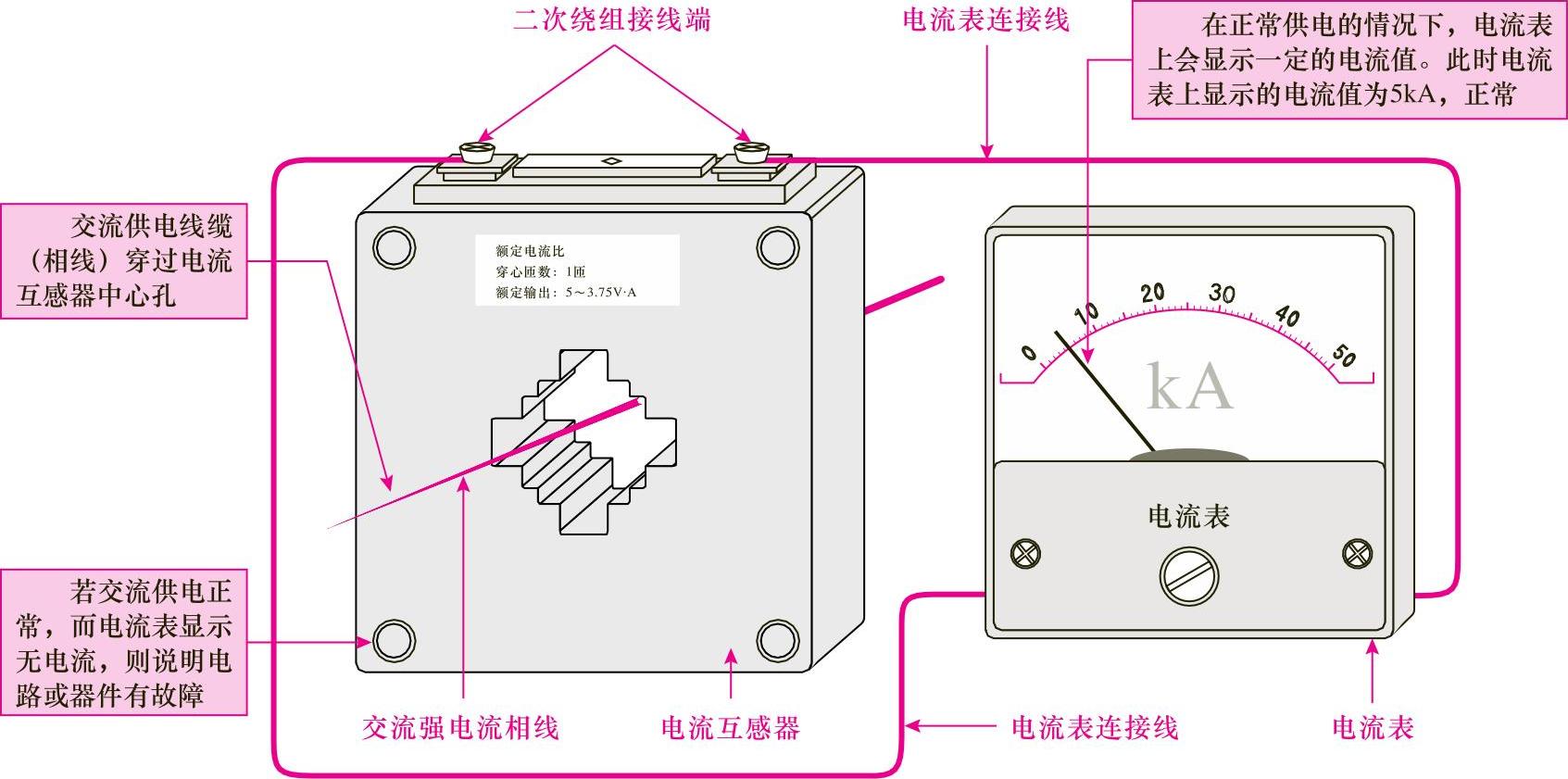

电流互感器又称为电流检测变压器。它的输出端通常连接电流表，用以指示电路的工作电流。在正常供电的情况下，通过观察电流表的指示情况，可判断电流互感器是否有故障。图4-30所示为电流互感器的检测方法。
图4-30 电流互感器的检测方法
图解演示

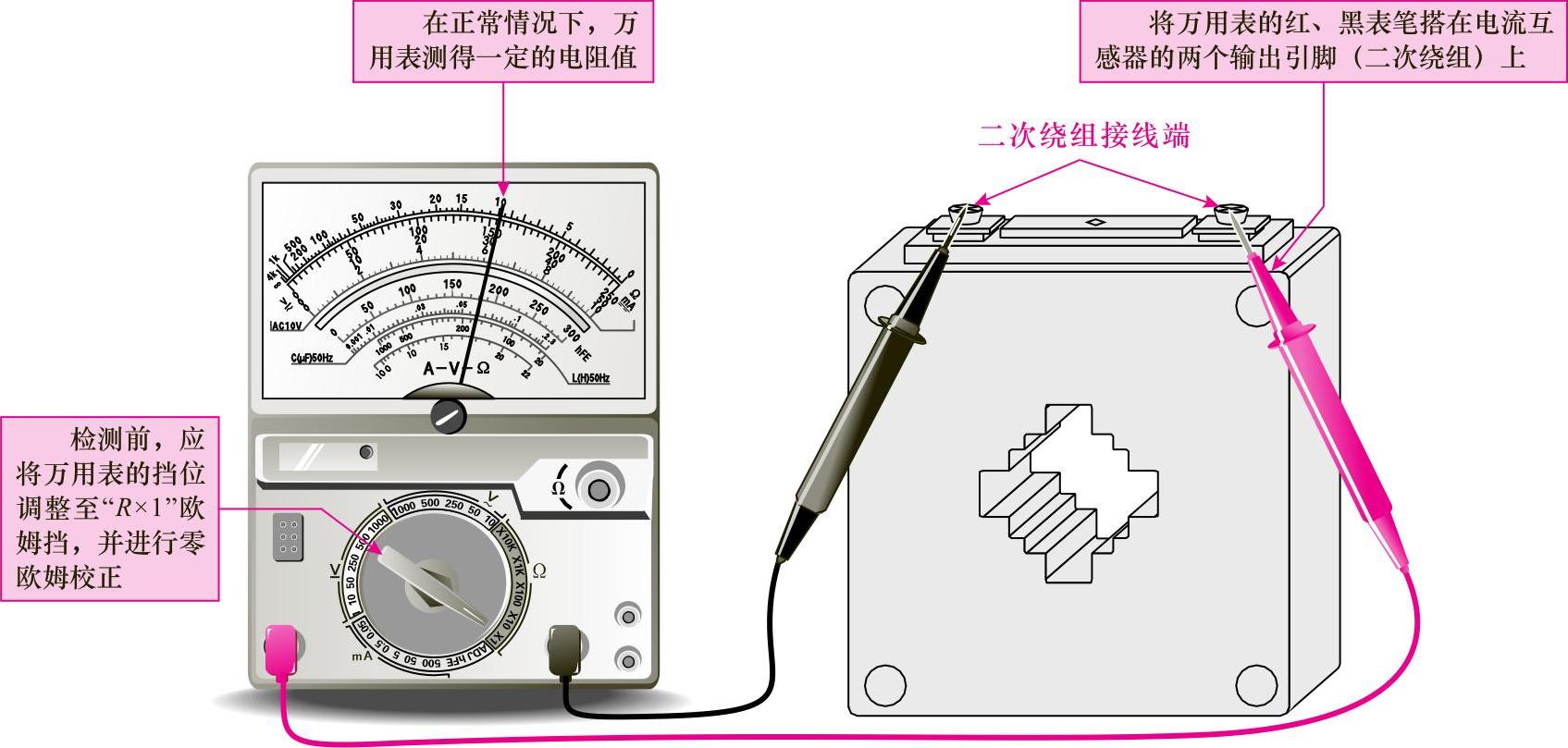

怀疑电流互感器故障，还可在短路状态下对电流互感器绕组阻值进行检测。具体操作如图4-31所示。
图4-31 检测电流互感器绕组的阻值
提示说明
有些电流互感器既有二次绕组，又有一次绕组，因此除了对二次绕组的电阻值进行检测外，还需要对一次绕组的电阻值（导体）进行检测，具体检测方法同上。正常时一次绕组（导体）电阻值应趋于0Ω，若出现无穷大的情况，则说明电流互感器已经损坏。
2.电压互感器的检测
图解演示

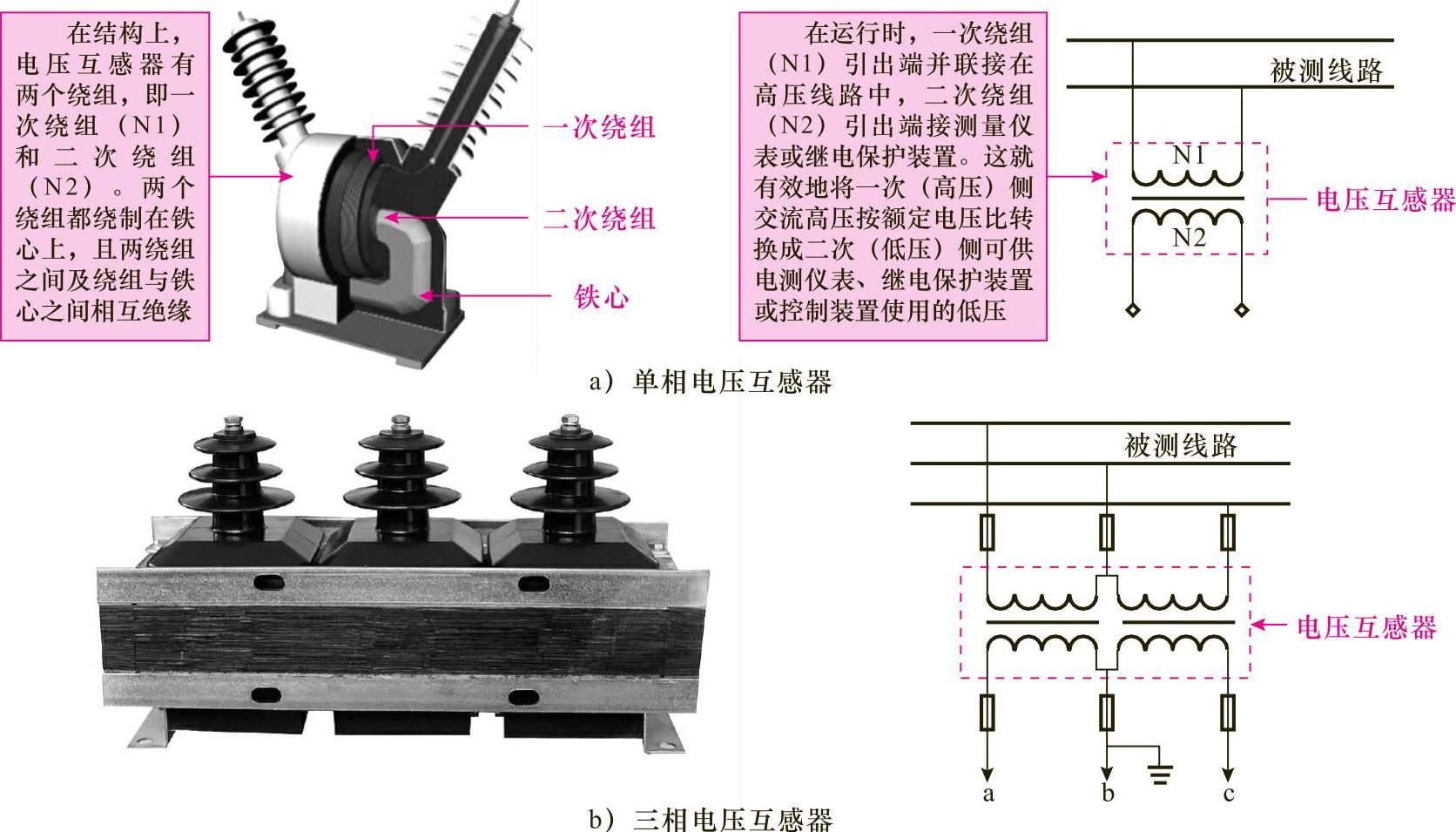

电压互感器又称为电压检测变压器。从功能意义上讲，电压互感器是一种特殊的变压器件。它主要用来为测量仪表（如电压表）、继电保护装置或控制装置供电，以测量线路的电压、功率或电能等，或对低压线路中的电气部件提供保护。图4-32为电压互感器的结构。
图4-32 电压互感器的结构
首先，检查电压互感器的外观：电压互感器应外观良好，接线端子标志清晰完整，铭牌标识信息（电压互感器的名牌中应详细标注厂名、厂号、型号、变比、等级、容量等参数信息）清晰、准确、完整，高压套管无绝缘缺陷，绝缘表面无放电痕迹等。
图解演示
然后，可采用互感器校验仪，配合标准电压互感器（简称标准器）、电源及调节设备（升压器、调压器等）完成对电压互感器绕组极性、基本误差的检定。
当被检电压互感器额定变比为1时，可采用电压互感器自检接线方式检定。图4-33所示为电压互感器自检接线方式。
图4-33 电压互感器自检接线方式
图解演示

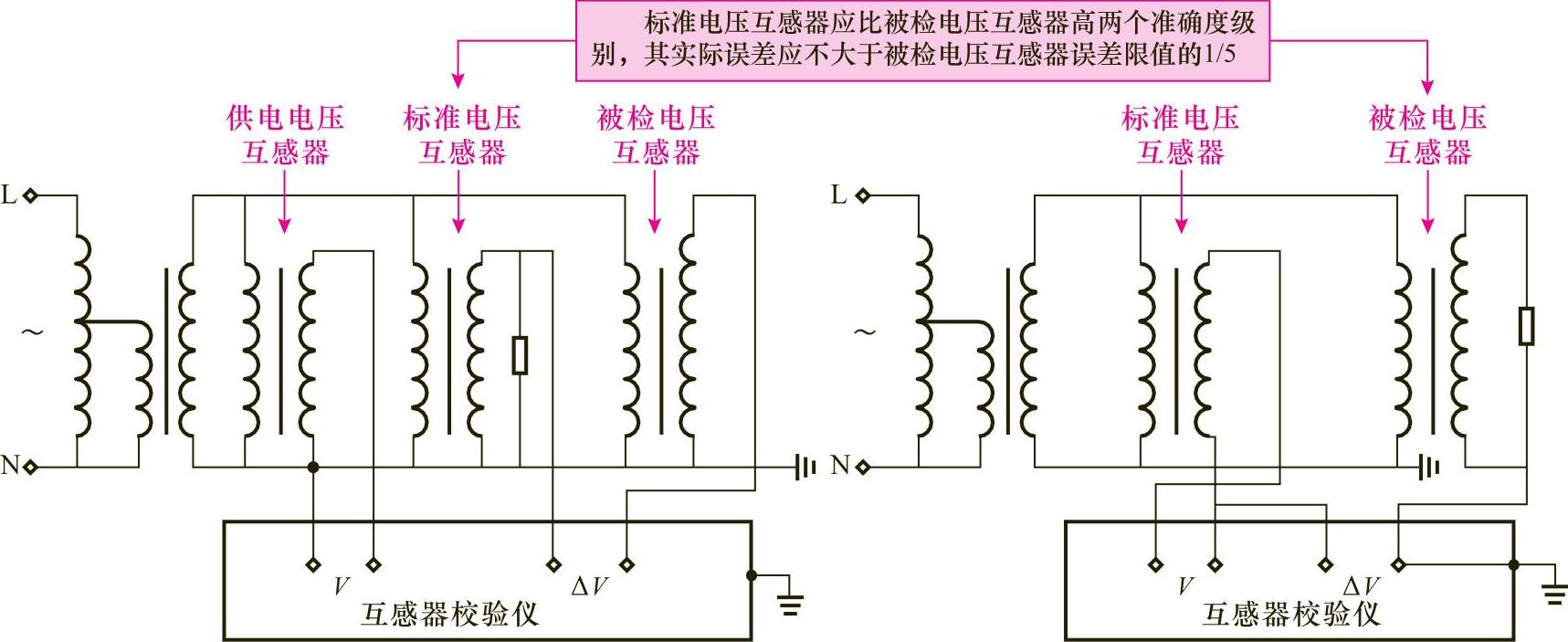

当标准器和被检电压互感器的额定变比相同时，可根据误差测量装置类型。从高电位端取出差压或从低电位端取出差压进行误差测量，当差压从低电位端取出时，标准器一次和二次绕组之间的泄漏电流反向流入被检互感器所引起的附加误差不得大于被检互感器误差限值的1/20。图4-34所示为采用标准电压互感器作为标准器检定被测电压互感器的接线方式。
图4-34 采用标准电压互感器作为标准器检定被测电压互感器的接线方式
