如何检测热过载继电器的故障？

2023-06-24 理论教育版权反馈

【摘要】：图解演示如图4-21为热过载继电器的引脚识别方法。图4-21 识别引脚功能图解演示将万用表调至“×1”欧姆档，进行零欧姆校正后，将红、黑表笔搭在热过载继电器的95、96端子上，测得常闭触点的阻值为0Ω。图4-25 拨动测试杆检测常开触点的阻值提示说明若确定热过载继电器损坏，可先将继电器拆开，对其内部的触点以及热元件等进行检查，发现损坏部件后，可更换该部件或直接更换继电器。如图4-26所示，为检查热过载继电器的内部。

图解演示

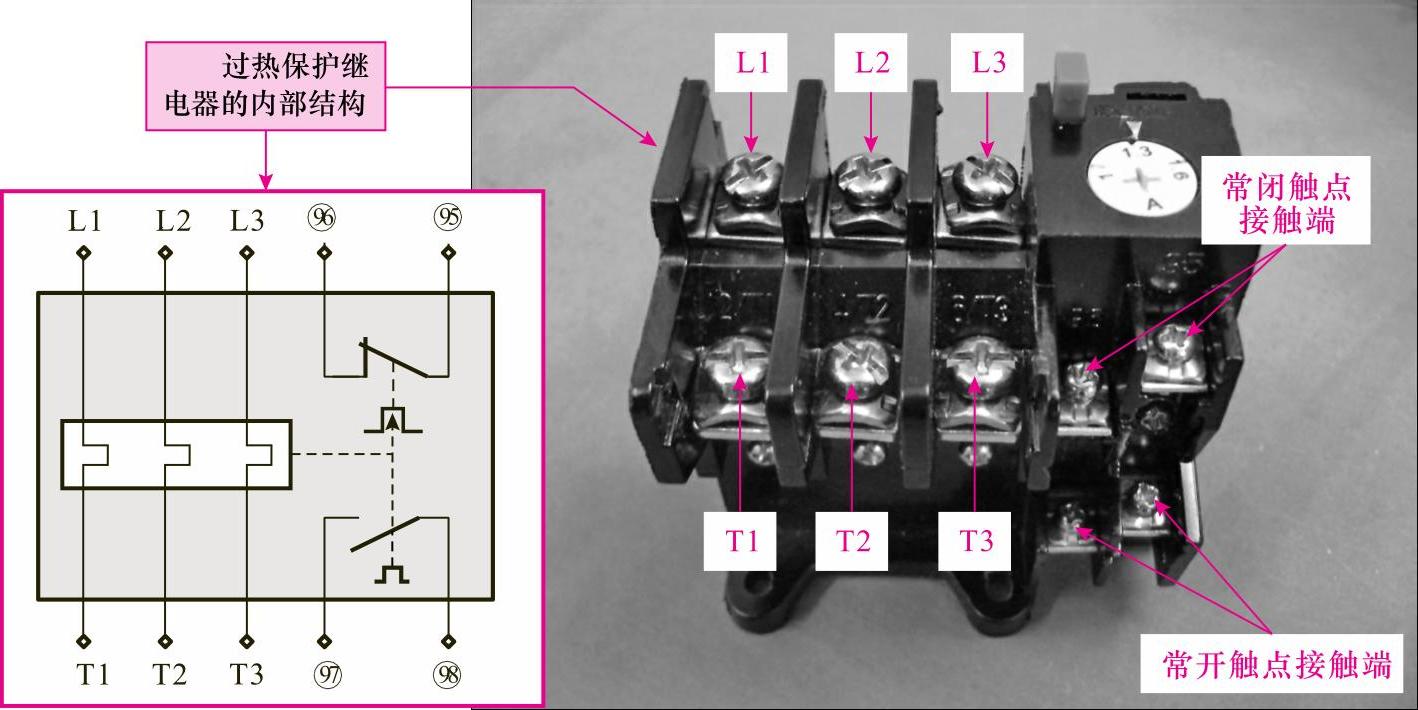

如图4-21为热过载继电器的引脚识别方法。热过载继电器上有三组相线接线端子，即L1和T1、L2和T2、L3和T3，其中L一侧为输入端，T一侧为输出端。接线端子95、96为常闭触点接线端，97、98为常开触点。

图4-21 识别引脚功能

图解演示

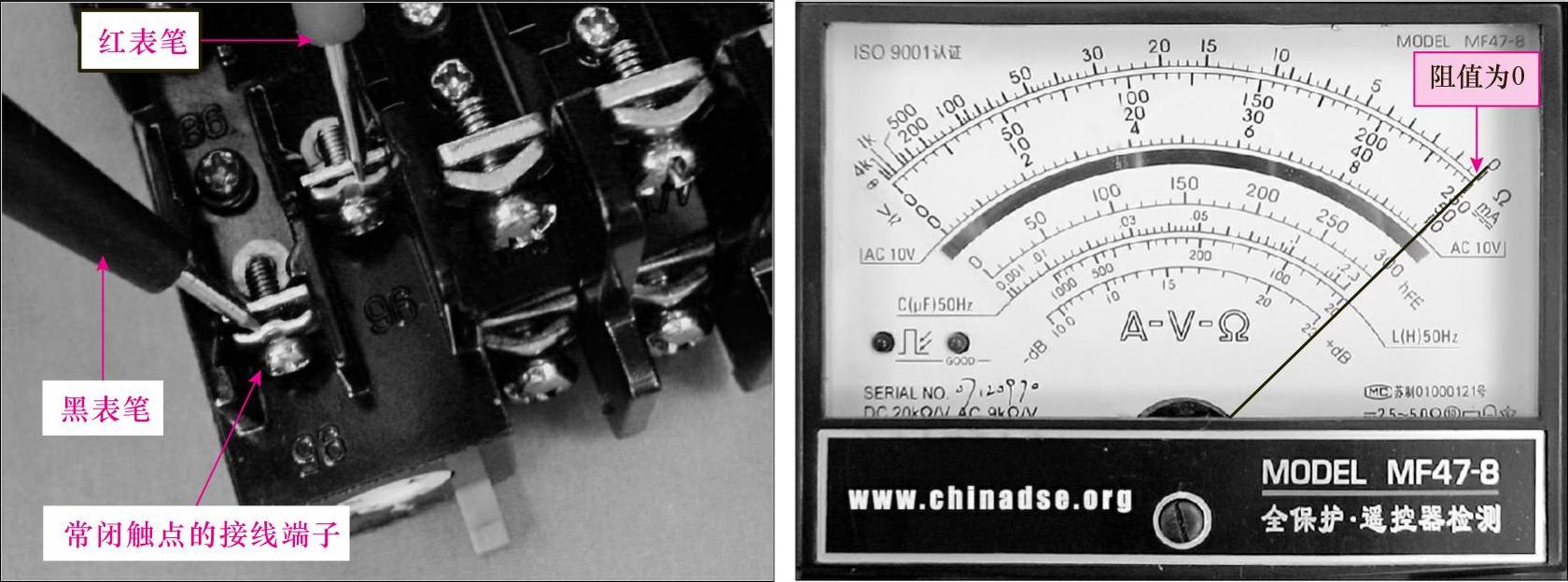

将万用表调至“×1”欧姆档，进行零欧姆校正后，将红、黑表笔搭在热过载继电器的95、96端子上，测得常闭触点的阻值为0Ω。图4-22所示为检测常闭触点阻值的操作演示。

图解演示

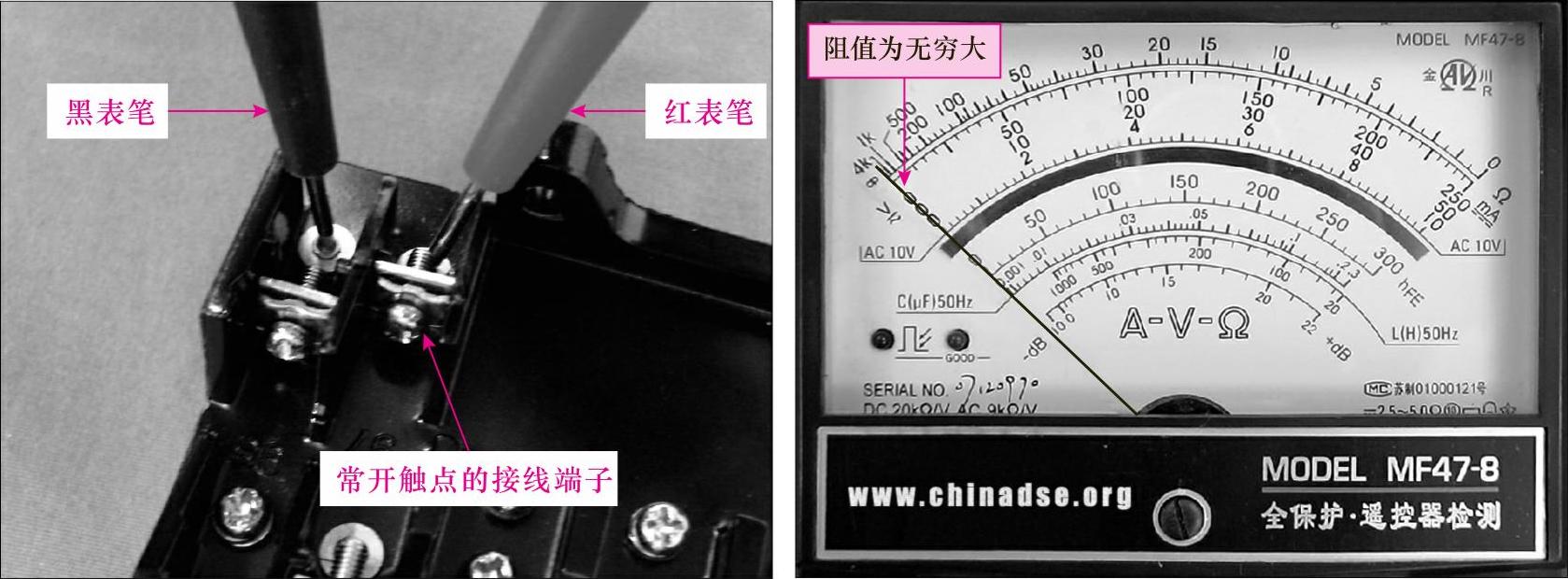

然后将红、黑表笔搭在97、98端子上，测得常开触点的阻值为无穷大。图4-23所示为检测常开触点阻值的操作演示。

图解演示

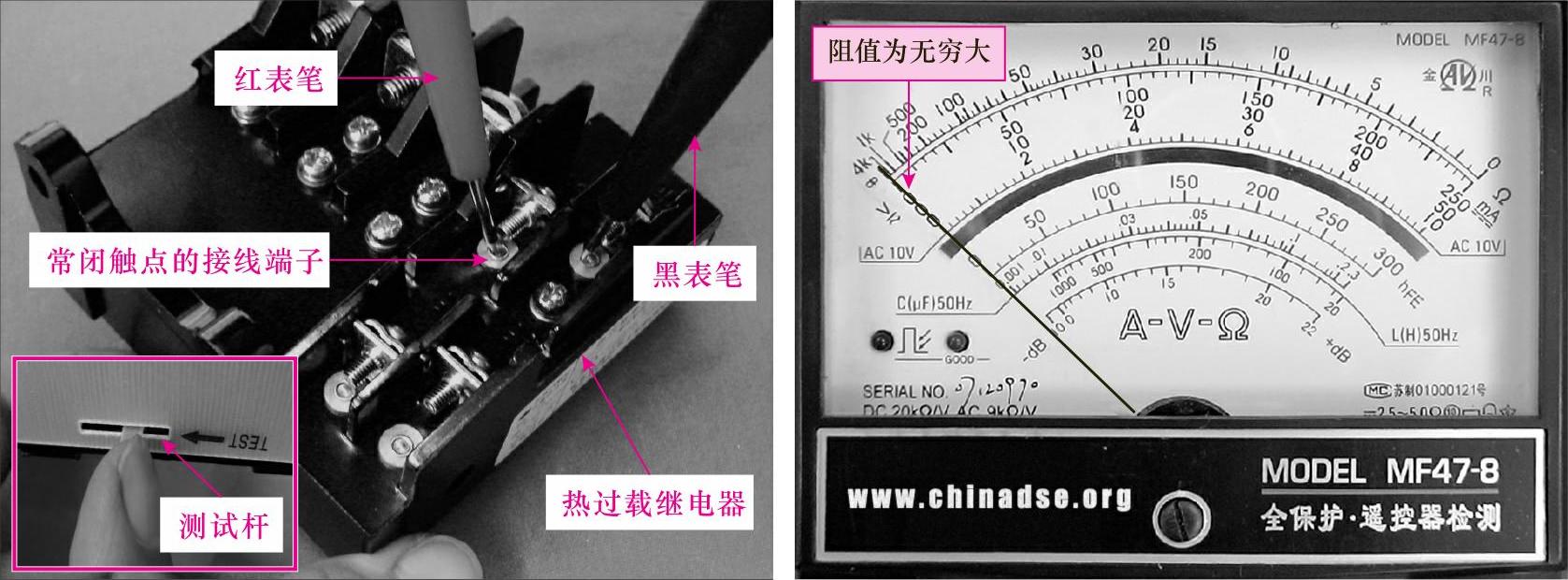

用手拨动测试杆，模拟过载环境，将红、黑表笔搭在热过载继电器的95、96端子上，此时测得的阻值为无穷大。图4-24所示为拨动测试杆检测常闭触点阻值的操作演示。

图4-22 检测常闭触点的阻值

图4-23 检测常开触点的阻值

图4-24 拨动测试杆检测常闭触点的阻值

图解演示

继续用手拨动测试杆，模拟过载环境，然后将红、黑表笔搭在97、98端子上，测得的阻值为0。图4-25所示为拨动测试杆检测常开触点阻值的操作演示。

图4-25 拨动测试杆检测常开触点的阻值

提示说明

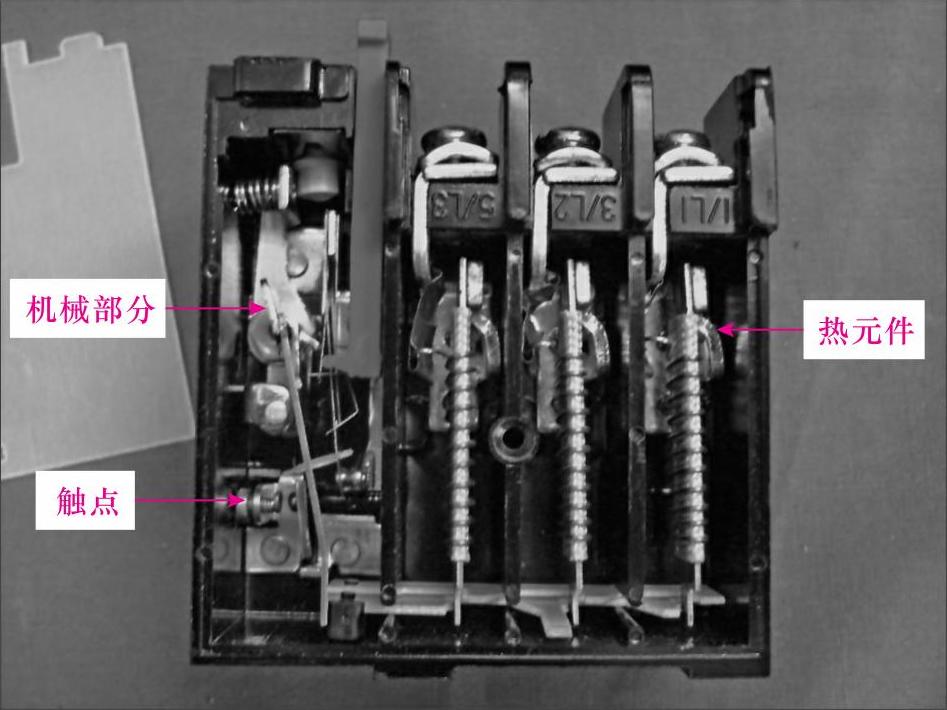

若确定热过载继电器损坏，可先将继电器拆开，对其内部的触点以及热元件等进行检查，发现损坏部件后，可更换该部件或直接更换继电器。如图4-26所示，为检查热过载继电器的内部。

图4-26 检查热过载继电器的内部
