如何检测电磁继电器？

2023-06-24 理论教育版权反馈

【摘要】：安装于电路板上的电磁继电器需要先对引脚进行识别，然后再进行检测。图4-14 检测线圈的阻值图解演示接下来对电磁继电器的触点进行检测，将万用表调至“×1”欧姆档，对触点的阻值进行检测。而对于封闭式电磁继电器，则需要检测线圈和触点的阻值，若发现继电器损坏需要进行整体更换。如图4-16所示，为外壳透明的电磁继电器的检测。

图解演示

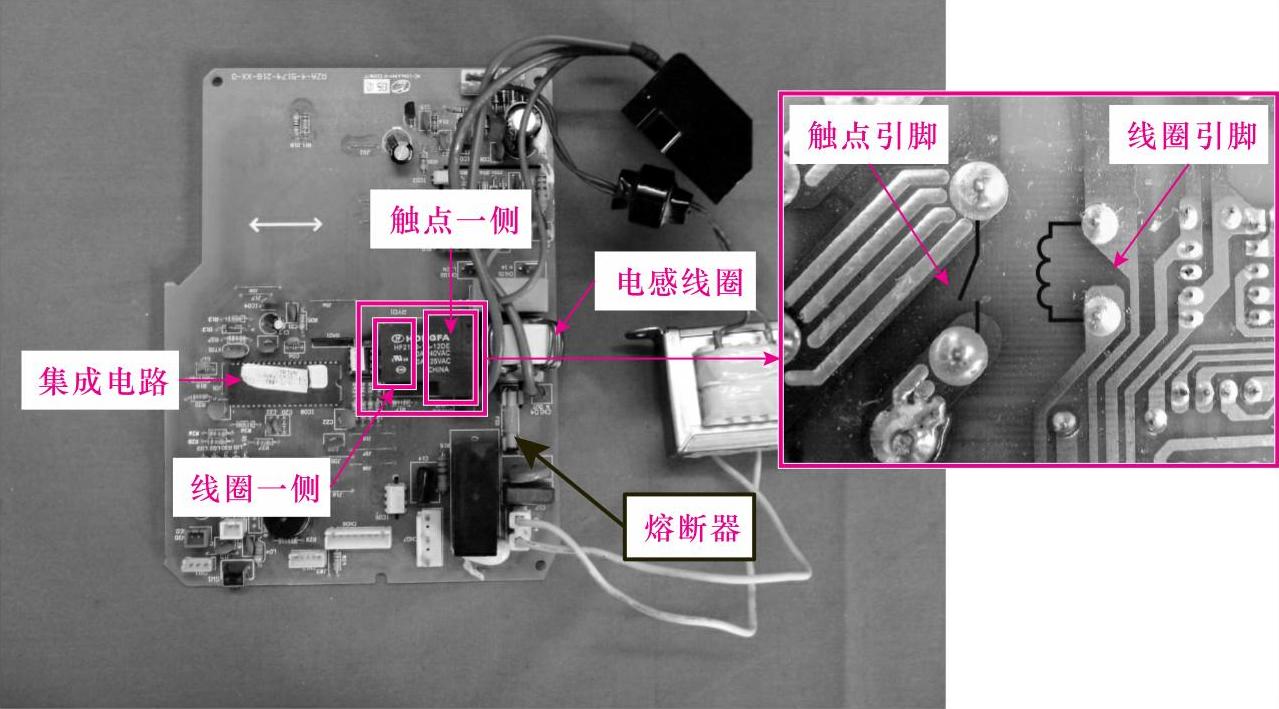

安装于电路板上的电磁继电器需要先对引脚进行识别，然后再进行检测。有的印制电路板上标识有电路符号，线圈的符号为“”，触点的符号为“”。图4-13所示为电磁继电器引脚识别。

图4-13 电磁继电器引脚识别

图解演示

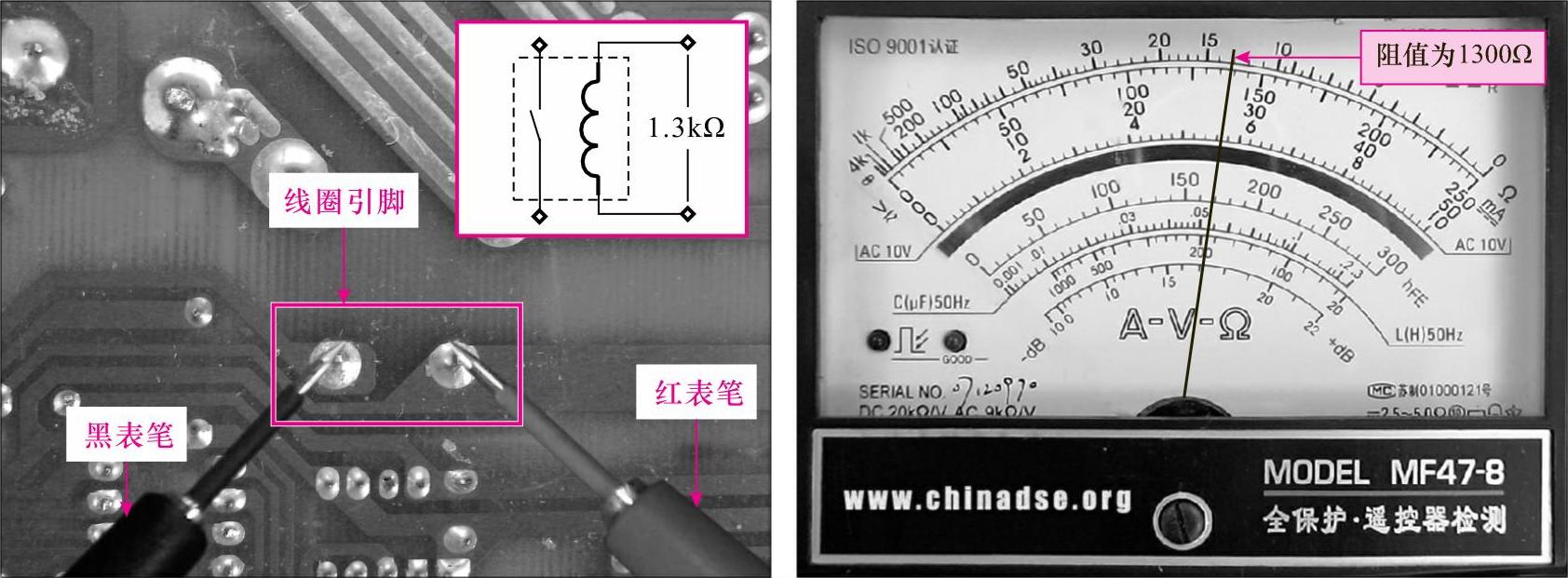

图4-14所示为检测线圈阻值的操作演示。将万用表调至“×10”欧姆档，对线圈的阻值进行检测，将红、黑表笔搭在线圈的引脚上，测得阻值为1300Ω。若测得阻值为0或无穷大，说明电磁继电器已损坏。

图4-14 检测线圈的阻值

图解演示

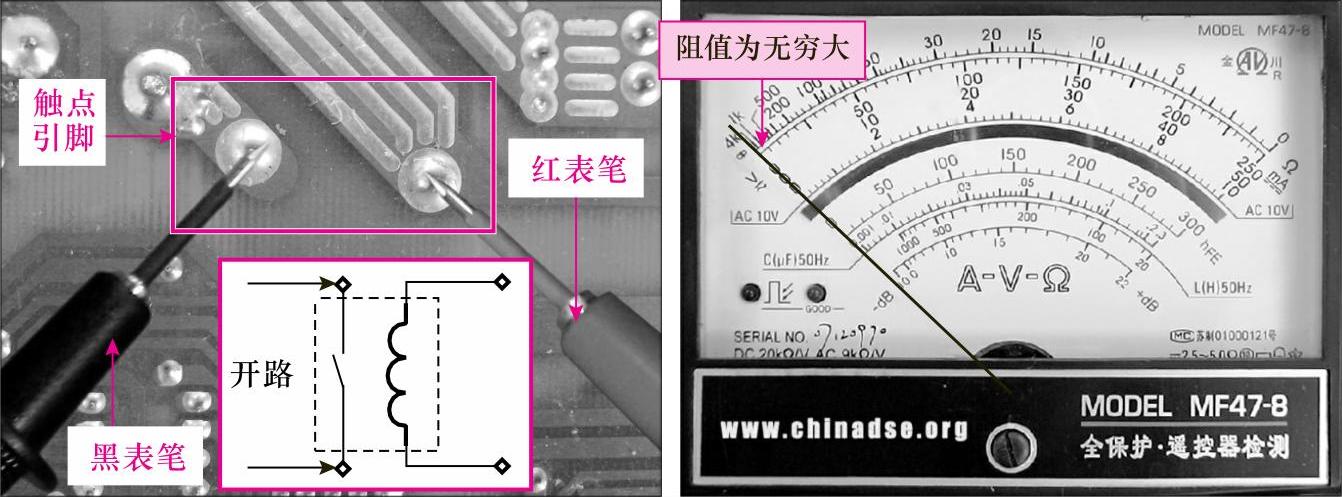

接下来对电磁继电器的触点进行检测，将万用表调至“×1”欧姆档，对触点的阻值进行检测。如图4-15所示，将红、黑表笔搭在触点的引脚上，在断开状态下，阻值应为无穷大。当为线圈提供电流后，触点闭合，测得的阻值应为0。

图4-15 检测触点的阻值

提示说明

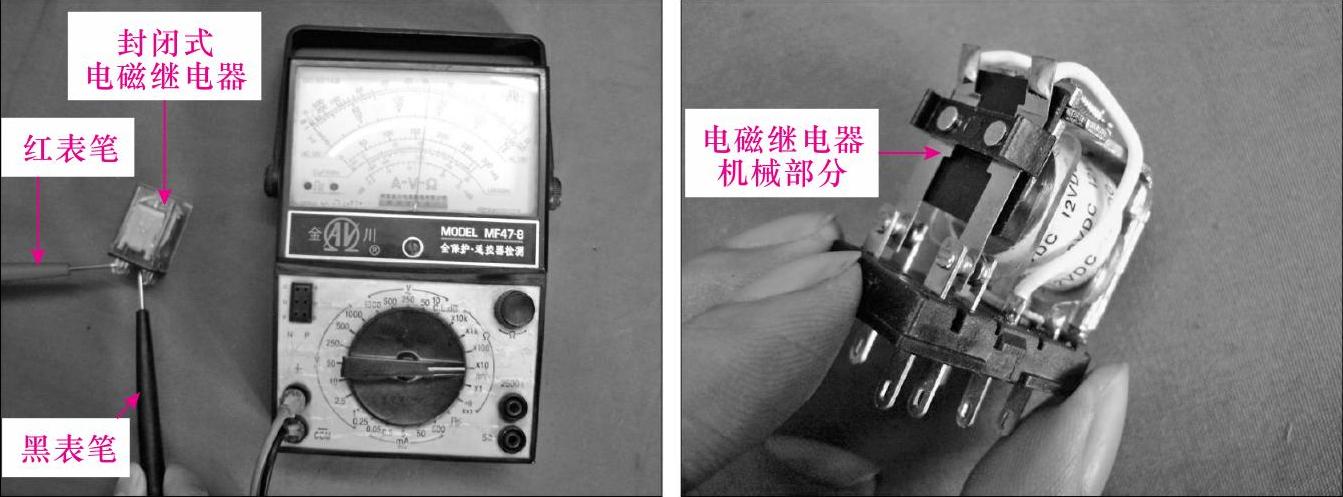

对于外壳透明的电磁继电器，检测线圈正常后，可直接观察内部的触点等部件是否损坏，根据情况进行维修或更换。而对于封闭式电磁继电器，则需要检测线圈和触点的阻值，若发现继电器损坏需要进行整体更换。如图4-16所示，为外壳透明的电磁继电器的检测。

图4-16 可拆卸式电磁继电器的检测

相关资料

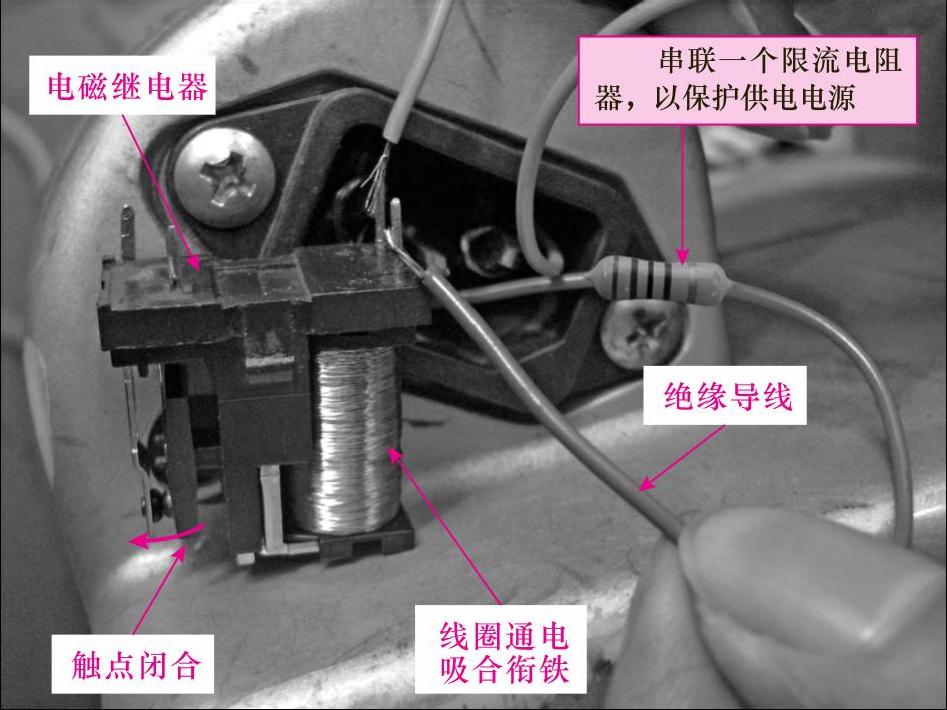

除了通过检测判断电磁继电器好坏外，还可使用直流电源为其供电，直接观察其触点是否动作来判断继电器是否损坏。如图4-17所示为通电检测电磁继电器的方法。继电器线圈的工作电压都标在铭牌上（如12V、24V等），为继电器线圈加电压检测时，必须符合线圈的额定值。

图4-17 通电检测电磁继电器的方法
