交流接触器的检测方法与注意事项

2023-06-24 理论教育版权反馈

【摘要】：图解演示交流接触器位于热过载继电器的上一级，用来接通或断开用电设备的供电线路。图4-4 检测触头的阻值提示说明若检测结果正常，但接触器依然存在故障，则应对交流接触器的连接线缆进行检查，对不良的线缆进行更换。图4-2 引脚识别为了使检修结果准确，可将交流接触器从控制线路中拆下，然后根据标识判断好接线端子的分组后，将万用表调至“R×100”欧姆档，对接触器线圈的阻值进行检测。

图解演示

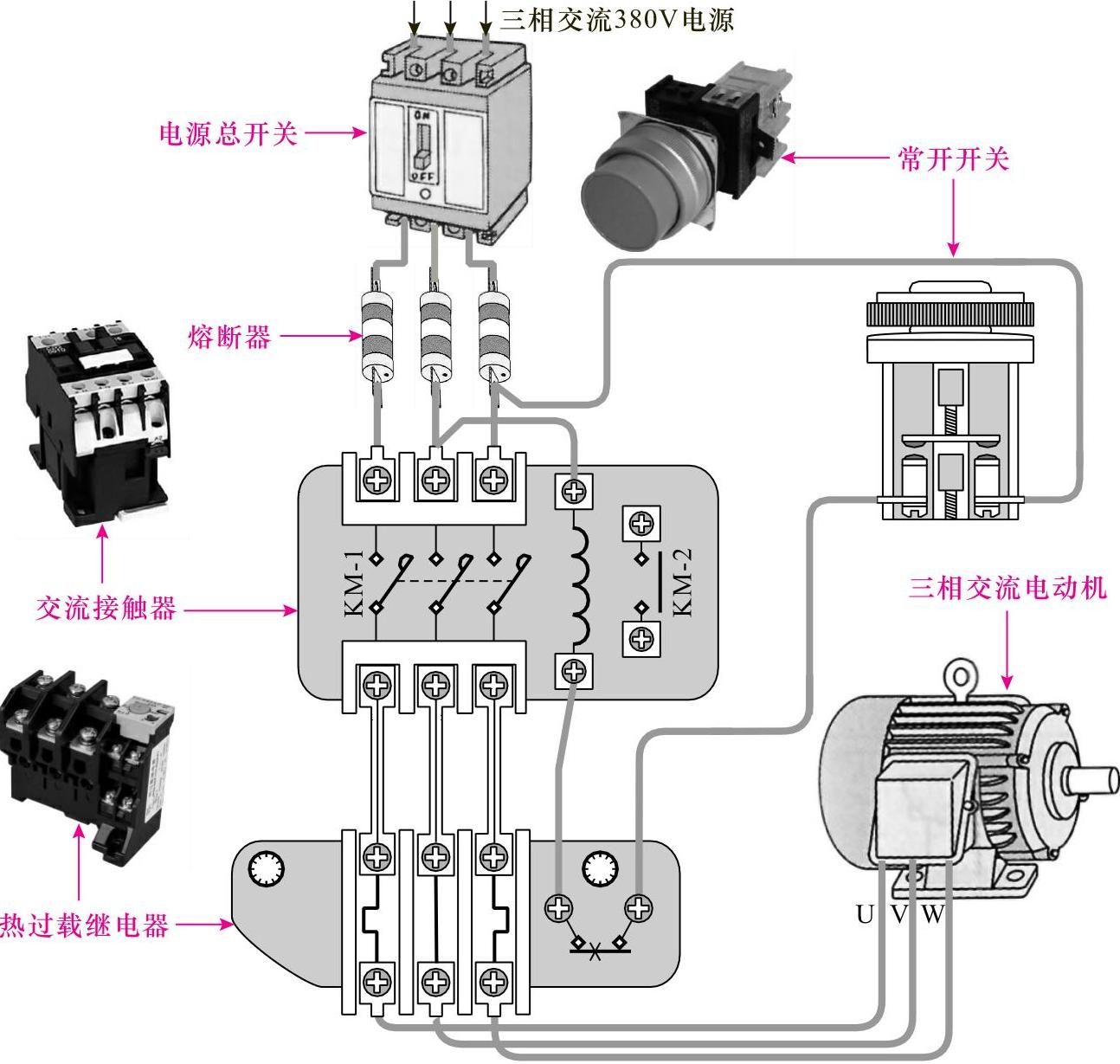

交流接触器位于热过载继电器的上一级，用来接通或断开用电设备的供电线路。该接触器的主触头连接用电设备，线圈连接控制开关，若该接触器损坏，应对其触头和线圈的阻值进行检测。图4-1所示为典型电动机控制接线图。

图4-1 典型电动机控制接线图

图解演示

在检测之前，先根据接触器外壳上的标识，对接触器的接线端子进行识别。根据标识可知，接线端子1、2为相线L₁的接线端，接线端子3、4为相线L₂的接线端，接线端子5、6为相线L₃的接线端，接线端子13、14为辅助触头的接线端，A1、A2为线圈的接线端。图4-2所示为引脚识别。

图4-2 引脚识别

为了使检修结果准确，可将交流接触器从控制线路中拆下，然后根据标识判断好接线端子的分组后，将万用表调至“R×100”欧姆档，对接触器线圈的阻值进行检测。将红、黑表笔搭在与线圈连接的接线端子上，正常情况下，测得阻值为1400Ω。若测得阻值为无穷大或测得阻值为0，说明该接触器已损坏。

图解演示

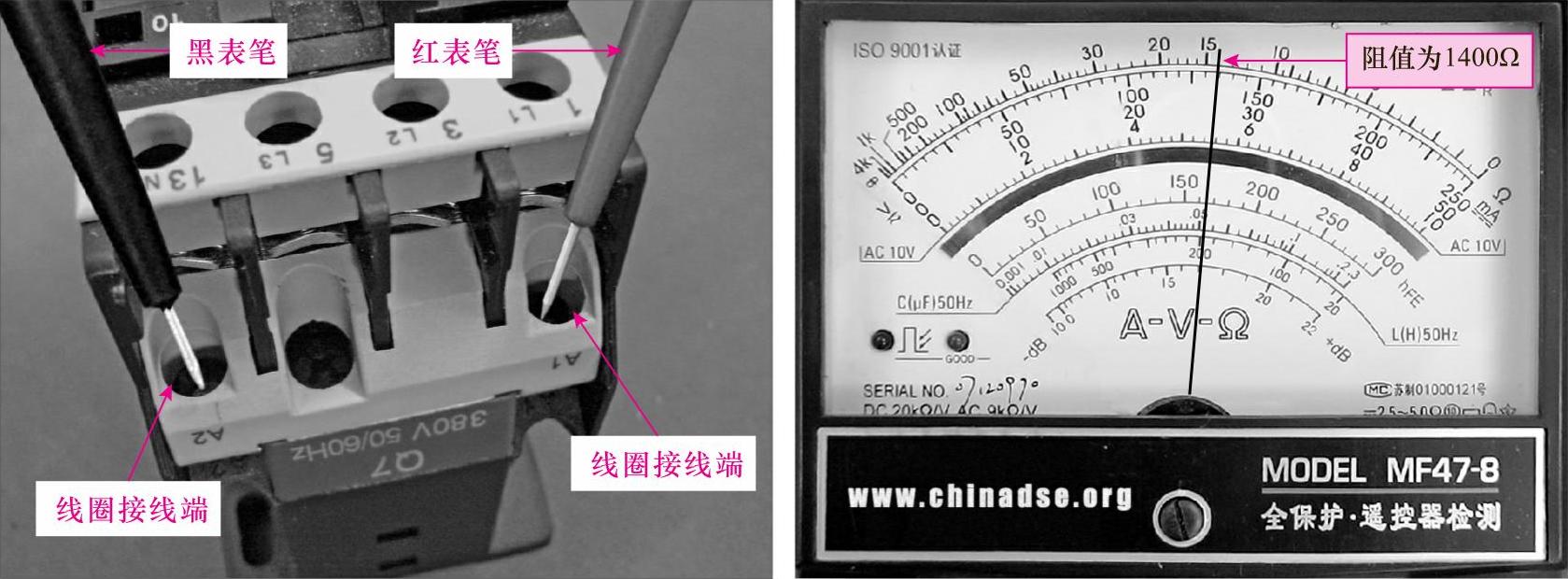

图4-3所示为检测线圈阻值的操作演示。根据接触器标识可知，该接触器的主触头和辅助触头都为常开触头，将红、黑表笔搭在任意触点的接线端子上，测得的阻值都为无穷大。

图4-3 检测线圈的阻值

图解演示

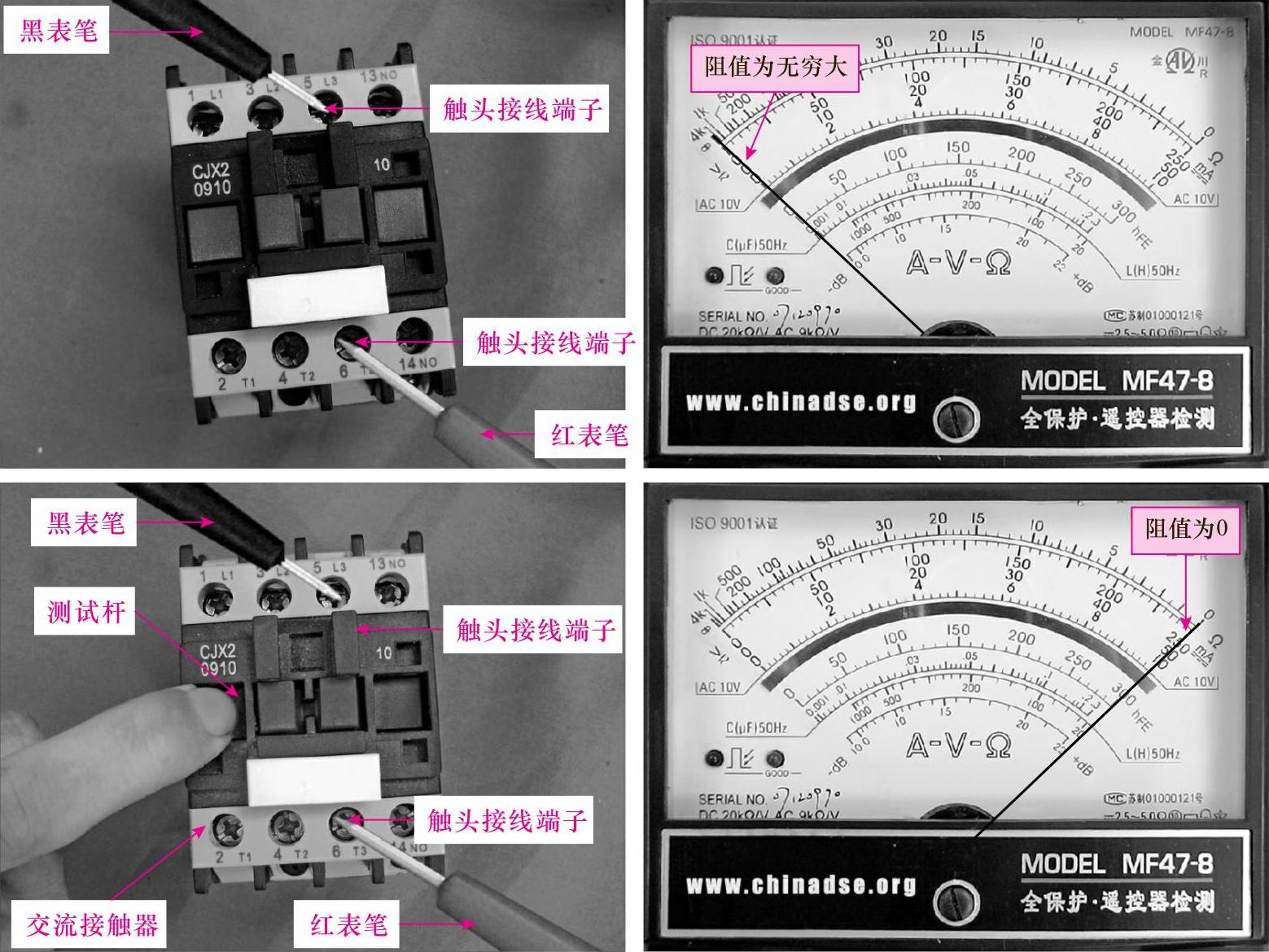

图4-4所示为检测触头阻值的操作演示。当用手按下测试杆时，触头便闭合，红黑表笔位置不动，测量阻值变为0。

图4-4 检测触头的阻值

提示说明

若检测结果正常，但接触器依然存在故障，则应对交流接触器的连接线缆进行检查，对不良的线缆进行更换。
