电工电路中的电气部件简介
【摘要】：图3-8 典型电动机连续控制的原理图从图可看出原理图中的每一个电路符号及文字标识都会与相应的电气部件有所对应，识读出电气部件及部件的功能特点后，便可对电路的功能及工作流程有所了解，因此识读电工电路图中电气部件的电路符号和文字标识是建立电气部件与电工电路图对应的关键。表3-2所列为常用电气部件的电路符号及相关文字标识。
在电工电路是由不同电气部件的连接而成的，其电气部件的种类有很多种，每一个符号都会与相应的电气部件相对应，通过识读电工电路的各个符号及功能特点，便可以对该线路的基本组成、功能和工作过程等进行识读，因此，建立电气部件与电工电路的对应关系是学习电工电路识图的第1步。
1.电气部件与电工原理图
图解演示

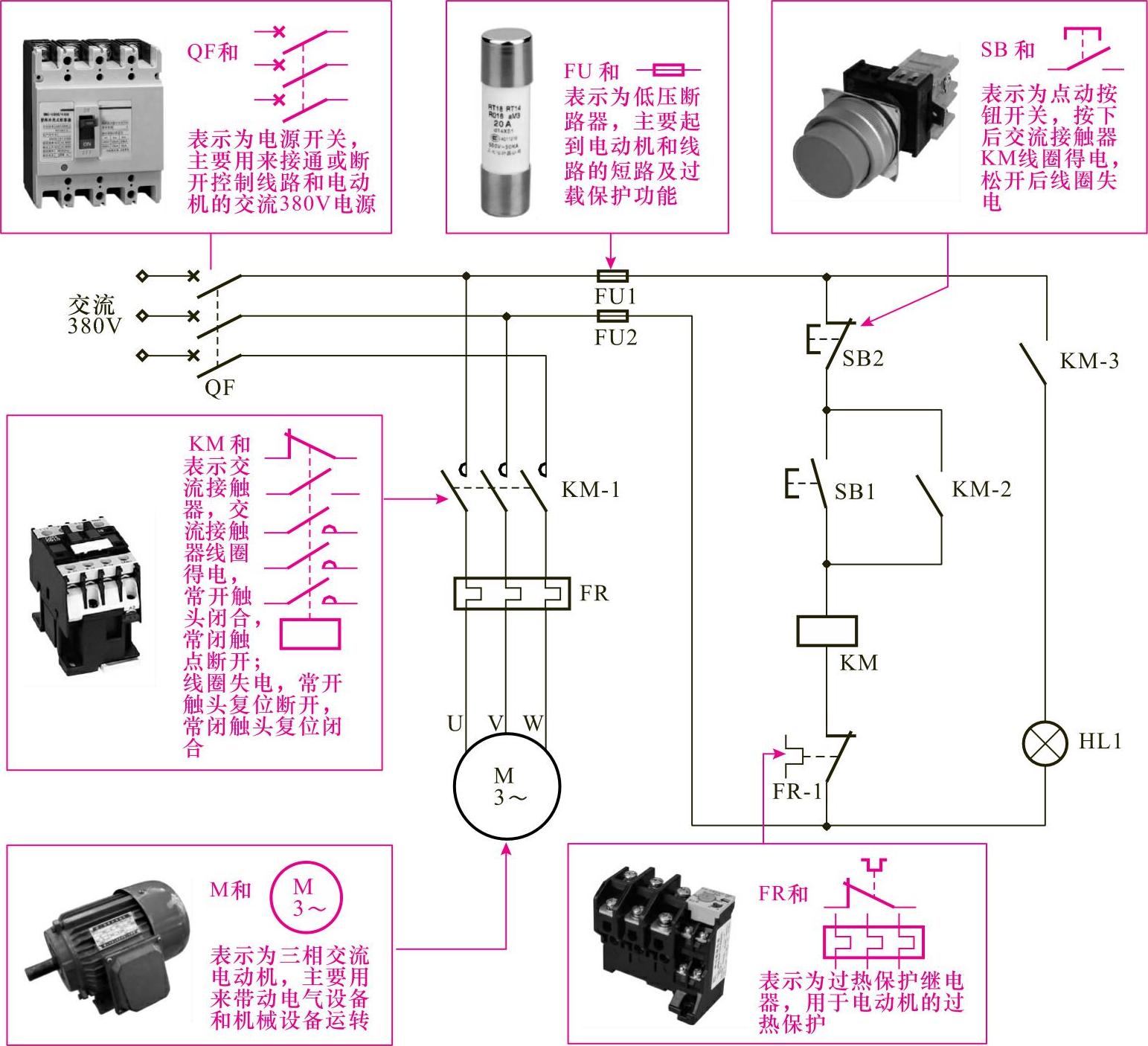

如图3-8所示为典型电动机连续控制的原理图。
图3-8 典型电动机连续控制的原理图
从图可看出原理图中的每一个电路符号及文字标识都会与相应的电气部件有所对应，识读出电气部件及部件的功能特点后，便可对电路的功能及工作流程有所了解，因此识读电工电路图中电气部件的电路符号和文字标识是建立电气部件与电工电路图对应的关键。表3-1所列为常用电气部件的电路符号及相关文字标识。

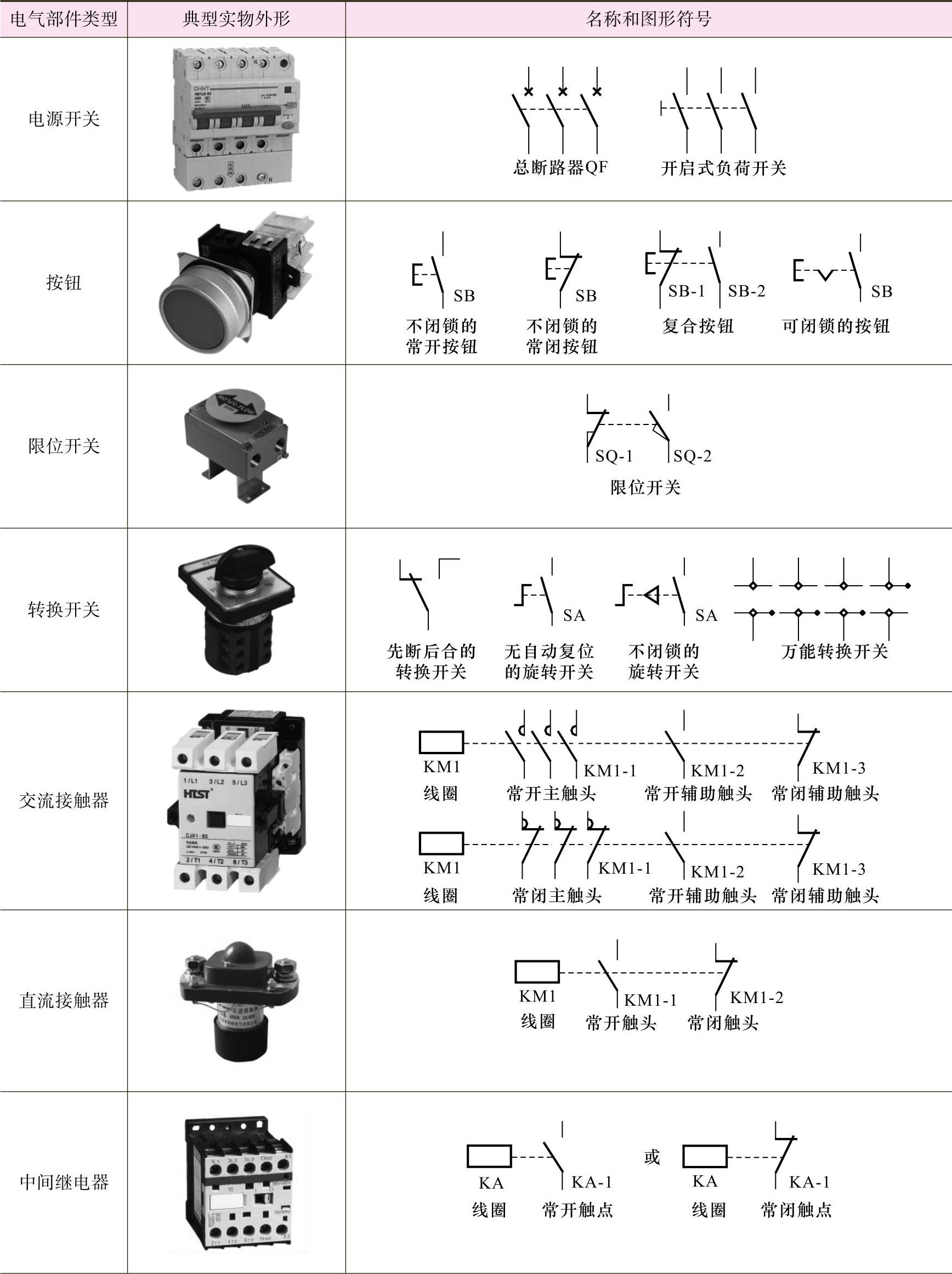

表3-1 常用电气部件的电路符号及相关文字标识
（续）
2.电气部件与电工概略图
图解演示
如图3-9所示为典型高压供配电的电工概略图。
图3-9 典型高压供配电的电工概略图
从图可看出，高压供配电系统中多为供配电器件，每一个供配电器件在概略图中都是通过图形符号和文字进行标识的，通过识读各个符号及文字标识，便可以了解该供配电线路的供电方式以及配电关系等，因此识读电工概略图中电气部件的电路符号和文字标识是建立电气部件与电工概略图对应的关键。表3-2所列为常用电气部件的电路符号及相关文字标识。

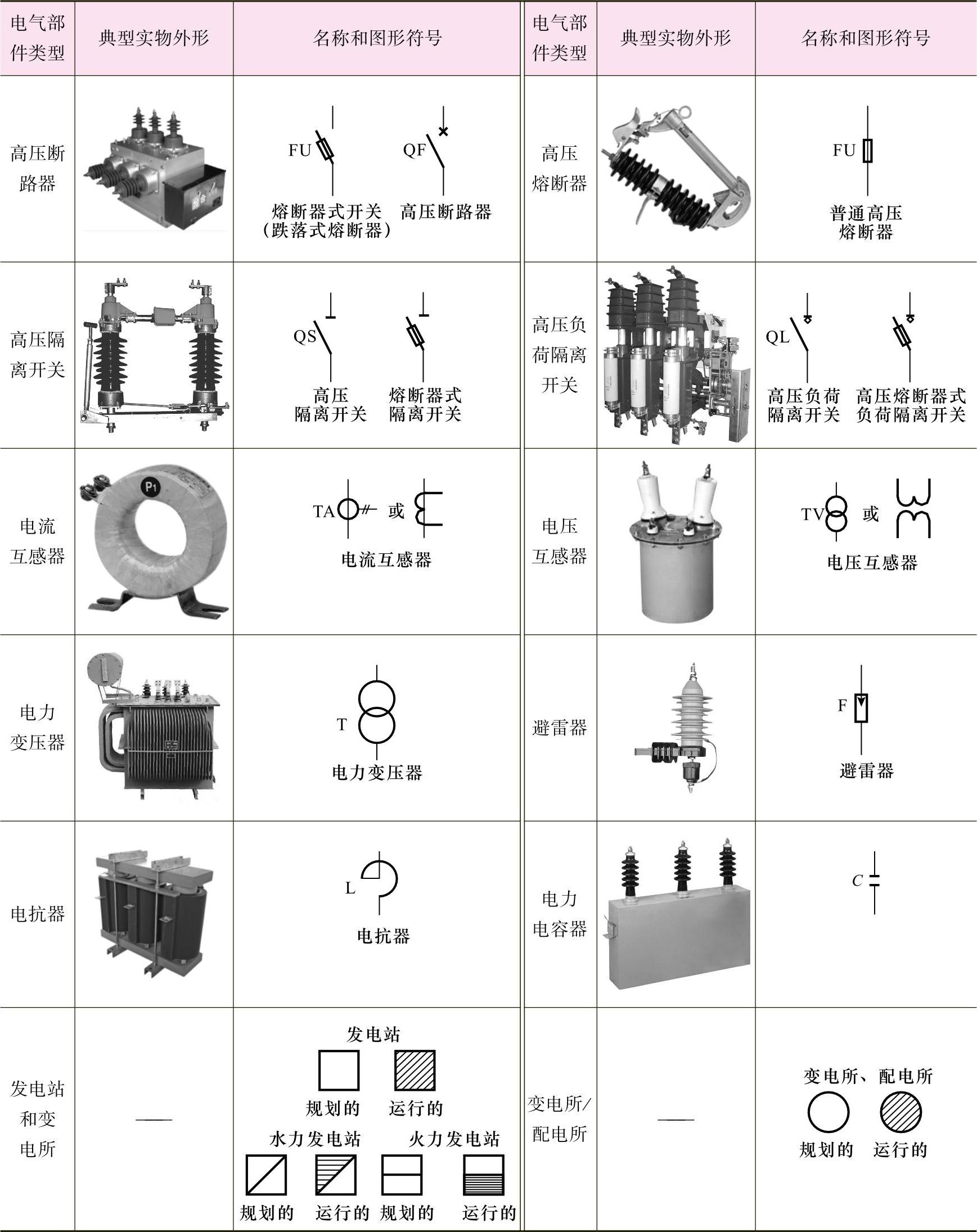

表3-2 常用电气部件的电路符号及相关文字标识
