【摘要】：图解演示电工原理图也称为电工电路图，也是一种采用图形符号、线条、文字标注等元素组成的一种电路结构，主要用来表现某个设备或系统的基本组成、连接关系以及工作原理的电路图，图3-3所示为典型的电动机点动控制的电工原理图。如测试系统出现故障时，应根据电工原理图的工作过程，分析可能产生故障的大体部位，然后依次对其可能产生故障的元器件进行检测。

图解演示

电工原理图也称为电工电路图，也是一种采用图形符号、线条、文字标注等元素组成的一种电路结构，主要用来表现某个设备或系统的基本组成、连接关系以及工作原理的电路图，图3-3所示为典型的电动机点动控制的电工原理图。

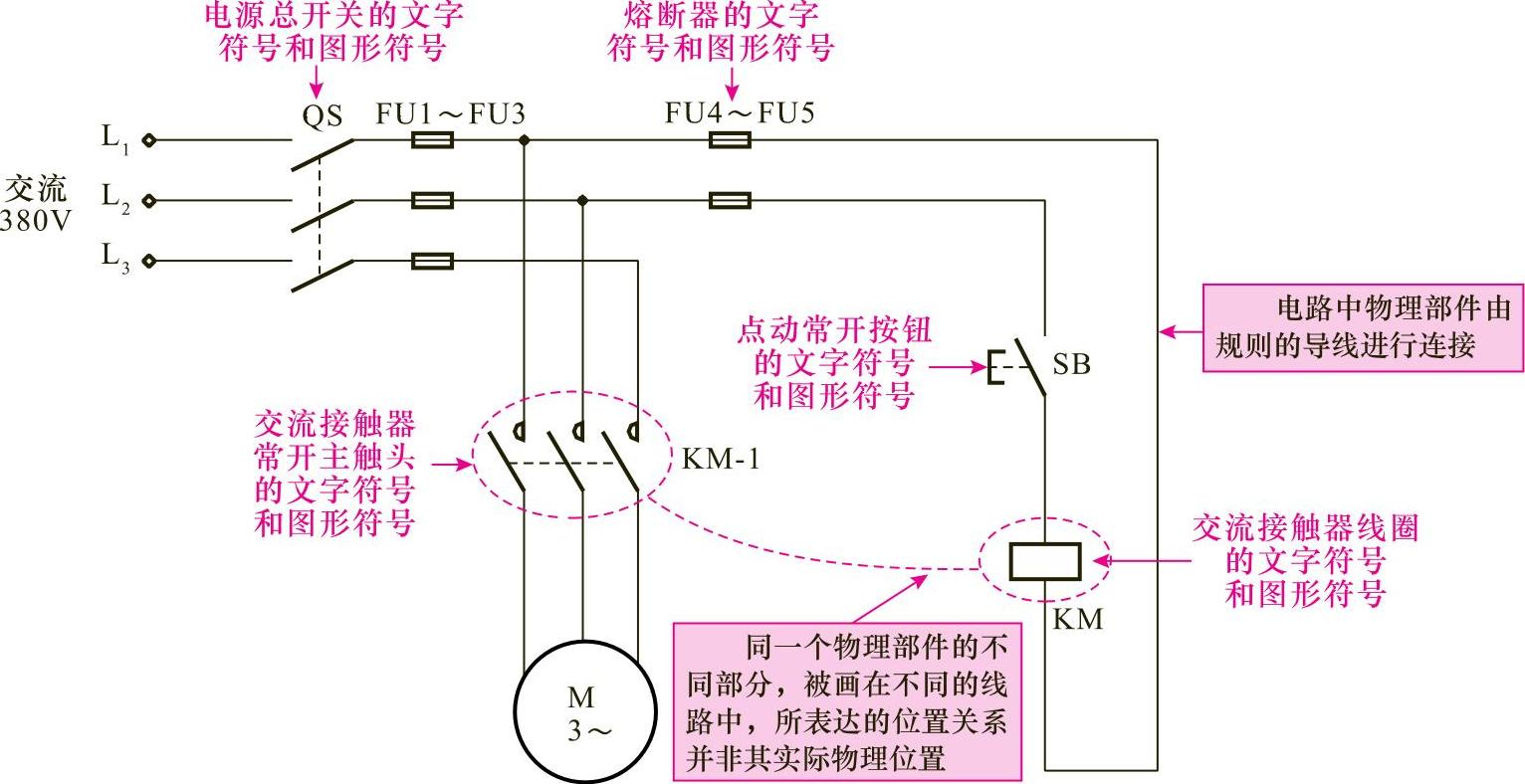

图3-3 典型的电动机点动控制的电工原理图

从图可看出，电工原理图的特点是使用文字符号和图形符号来体现系统中所使用的基本电气部件，并使用规则的导线进行连接，其具体功能及特点如下：

◆原理图中示出了整个系统的结构、组成。

◆原理图中各电气部件均采用国家统一规定的图形符号及文字进行标识；

◆原理图中同一个电气部件的不同部分可画在不同的电路中，如交流接触器KM的线圈被画在控制电路中；而常开主触头则被画在主电路中；

◆原理图中的图形符号的位置并不代表电气部件实际的物理位置；

◆原理图中示出了整个系统的工作原理。

相关资料

除了上述类型的电工原理图外，在一些其他的电工原理图中不仅仅包含了许多电气部件，还包含了电子电路中的许多电子元器件，如图3-4所示。

电工原理图主要应用于电气设备的安装接线、调试、检修等工作中，用于帮助电工了解电气控制线路的组成、电路关系以及电气设备的工作过程，使电工在电气安装接线、调试和维修中能够快速、准确地进行操作。如测试系统出现故障时，应根据电工原理图的工作过程，分析可能产生故障的大体部位，然后依次对其可能产生故障的元器件进行检测。
