【摘要】:图3-2 典型供配电系统的电工接线图从该供配电系统的电工接线图可看出,电压经总断路器分为12条支路,分别为照明支路、插座支路和备用支路,照明支路选用不带漏电保护的断路器,插座支路选用带有漏电保护的断路器,备用支路选用不带漏电保护的断路器和带有漏电保护的断路器。电工接线图主要应用于电工的安装接线、线路检查、线路维修和故障处理等场合。
图解演示
电工接线图也称为电工系统图,是一种采用图形符号、线条、文字标注等元素组成的一种电路结构,主要用来表现某个单元或整个系统的基本组成、供电方式以及连接关系的电路图,如图3-1所示为典型电动机点动控制电路的电工接线图。

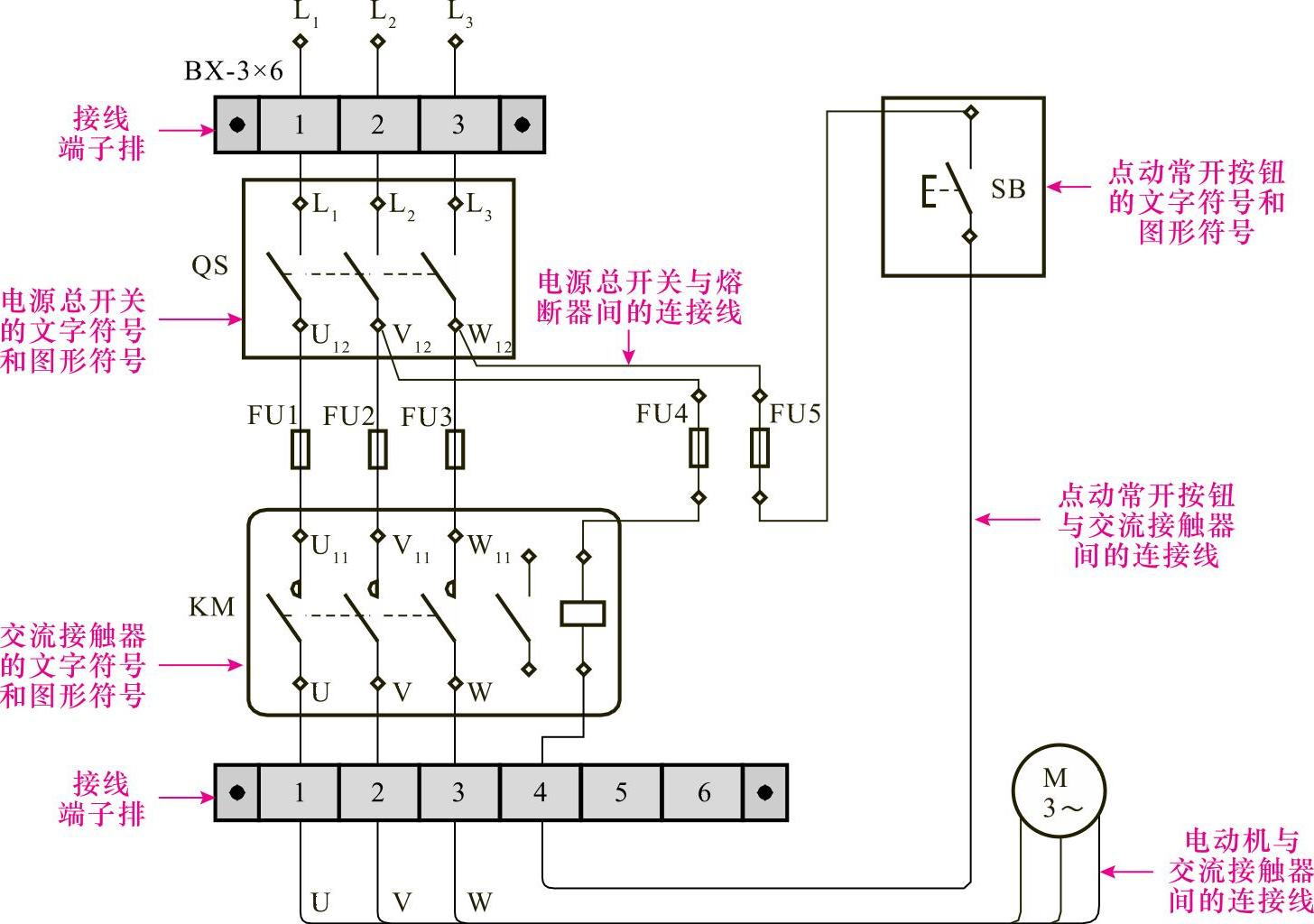

图3-1 典型电动机点动控制电路的电工接线图
从图可看出,该电工接线图体现了电动机点动控制系统中所使用的基本电气部件以及各电气部件间的实际连接关系和接线位置,其具体功能及特点如下:
◆接线图中包含了整个系统中所应用到的电气部件,并通过国家统一规定的图形符号及文字进行标识;
◆接线图中各电气部件的连接关系即为系统中物理部件的实际连接关系;
◆接线图中示出了整个系统的结构、组成。
相关资料
除了上述类型的电工接线图外,在一些家庭、企业供配电系统中,也常采用电工接线图的形式标识供配电系统的结构组成、连接关系、供电方式以及各电气部件的规格型号等,可帮助电工合理的选用电气部件并进行正确的连接,如图3-2所示为典型供配电系统的电工接线图。
图3-2 典型供配电系统的电工接线图
从该供配电系统的电工接线图可看出,电压经总断路器(S263-C32)分为12条支路,分别为照明支路、插座支路和备用支路,照明支路选用不带漏电保护的断路器(S261-C16),插座支路选用带有漏电保护的断路器(GS261-C16/0.03),备用支路选用不带漏电保护的断路器(S261-C16)和带有漏电保护的断路器(GS261-C16/0.03)。除此之外图中还标识出了连接线的型号为ZRBV-3X2.5-CT/KBG20以及各支路的用电总负荷均为0.8kW。
电工接线图主要应用于电工的安装接线、线路检查、线路维修和故障处理等场合。如进行电工的安装接线时可根据电工接线图的接线方式对其安装部件进行正确的安装连接;进行故障处理时发现线路中有损坏的电气部件,可根据电工接线图中标识的电气部件的规格型号进行合理的选用,然后进行代换。
