电力变压器结构特点与分类

2023-06-24 理论教育版权反馈

【摘要】：根据电力变压器相数的不同，可以将电力变压器分为单相电力变压器和三相电力变压器两种。图2-34所示为三相电力变压器的实物外形。图2-34 三相电力变压器的结构特点图2-34 三相电力变压器的结构特点

电力变压器是工厂电工供配电系统中实现电能输送、电压变换，满足不同电压等级负荷要求的核心器件。它可将高压电降低，变为所需的低压电压。根据电力变压器相数的不同，可以将电力变压器分为单相电力变压器和三相电力变压器两种。

1.单相电力变压器的功能

图解演示

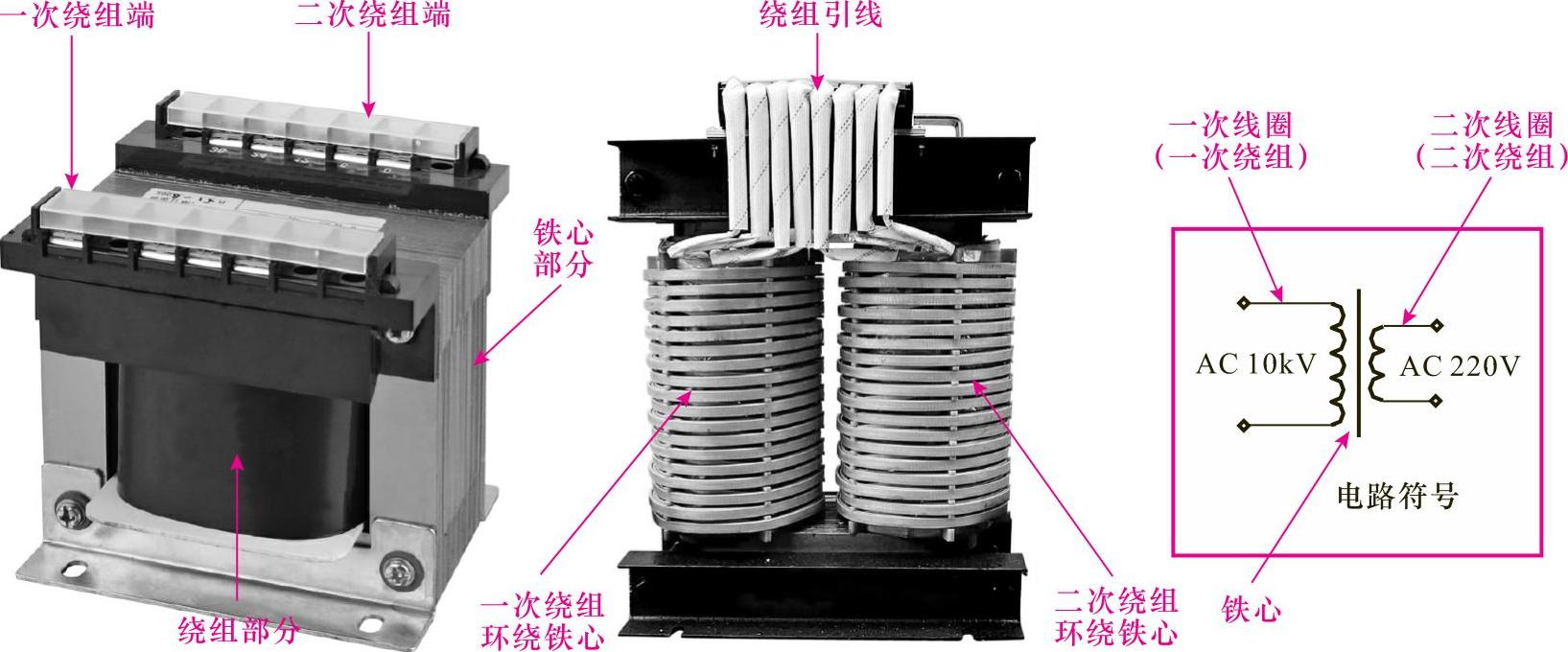

单相电力变压器是一种一次绕组为单绕组的变压器，单相电力变压器的一次绕组和二次绕组均缠绕在铁心上，一次绕组为交流电压输入端，二次绕组为交流电压输出端。二次绕组的输出电压与线圈的匝数成正比。图2-33所示为单相电力变压器的实物外形。

图2-33 单相电力变压器的实物外形

单相电力变压器可将高压供电变成单相低压，供各种设备使用，例如可将交流6600V高压经单相变压器变为交流220V低压，为照明灯或其他设备供电。单相变压器有构简单、体积小、损耗低等优点，适宜在负荷较小的低压配电线路中使用。

2.三相电力变压器的功能

三相电力变压器是电力设备中应用比较多的一种变压器，三相变压器实际上是由3个相同容量的单相变压器组合而成的，一次绕组（高压线圈）为三相，二次绕组（低压线圈）也为三相。三相电力变压器和单相电力变压器的内部结构基本相同，均是由铁心（器身）和绕组两部分组成。

图解演示

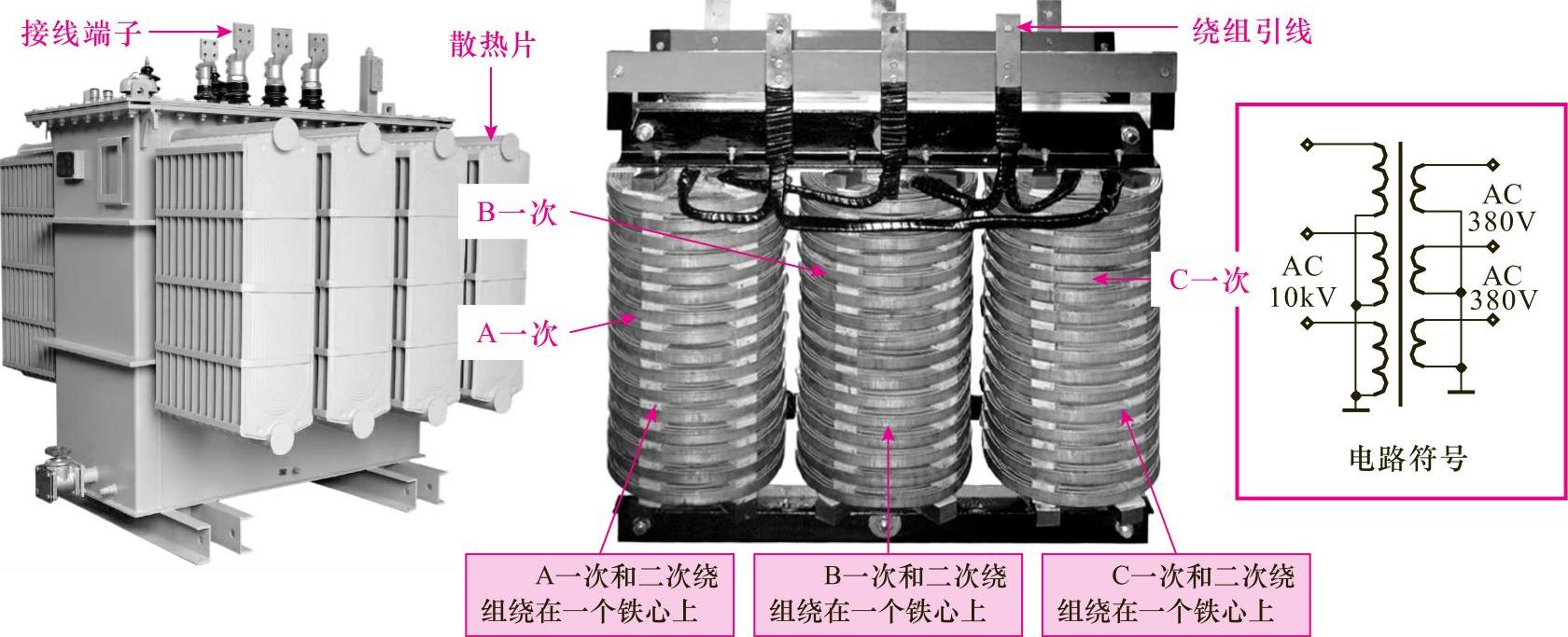

三相电力变压器主要用于三相供电系统中的升压或降压，比较常用的就是将几千伏的高压变为380V的低压，为用电设备提供动力电源。图2-34所示为三相电力变压器的实物外形。

图2-34 三相电力变压器的结构特点
