常见保护继电器及其功能与实物外形

2023-06-24 理论教育版权反馈

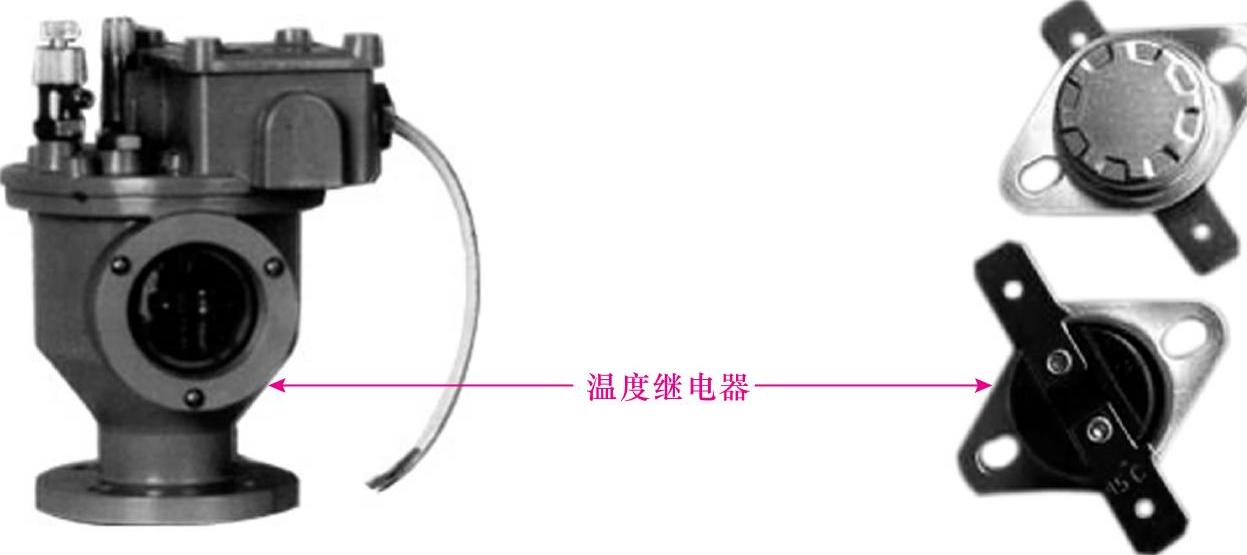

【摘要】：常用的保护继电器有热继电器、电流继电器、电压继电器及温度继电器等。图2-27 常见的保护继电器的实物外形1.热继电器的功能图解演示热继电器是利用电流的热效应原理实现过热保护的一种继电器。图2-30 典型电压继电器的实物外形4.温度继电器的功能温度继电器是一种通过温度变化控制电路导通与切断的继电器，当温度达到温度继电器设定值时，温度继电器会断开电路，起温度控制和保护作用。图2-31所示为温度继电器的实物外形。

图解演示

保护继电器是一种自动保护器件，可根据温度、电流或电压等的大小，来控制继电器的通断。常用的保护继电器有热继电器、电流继电器、电压继电器及温度继电器等。图2-27所示为保护继电器的实物外形。

图2-27 常见的保护继电器的实物外形

1.热继电器的功能

图解演示

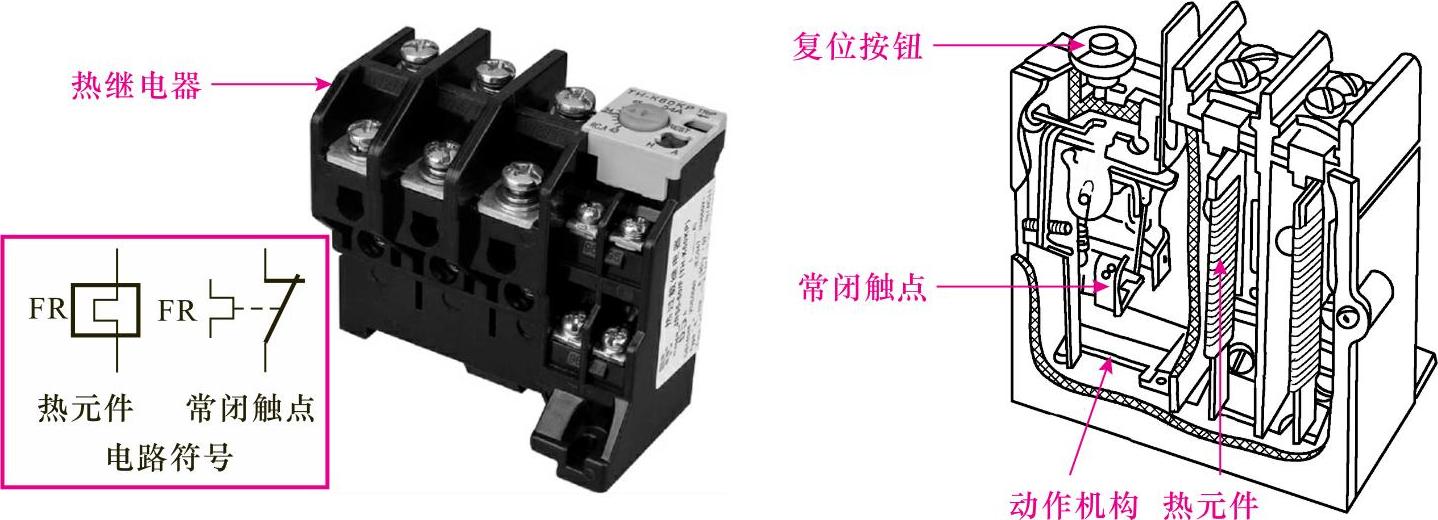

热继电器是利用电流的热效应原理实现过热保护的一种继电器。它是一种电气保护元件，主要由复位按钮、热感应器件（双金属片）、触点、动作机构等部分组成。它利用电流的热效应来推动动作机构使触点闭合或断开的保护电器，主要用于电动机的过载保护、断相保护、电流不平衡保护以及其他电气设备发热状态时的控制。图2-28所示为热继电器的实物外形及内部结构。
