低压断路器及漏电保护器的结构与工作原理
【摘要】：图2-15所示为普通塑壳断路器的实物外形和内部结构。图2-16 漏电保护器的实物外形图解演示漏电保护器作为一种典型的断路器，其工作原理如图2-17所示。图2-17 漏电保护器的工作原理示意图当被保护电路工作正常，没有发生漏电或触电的情况下，通过零序电流互感器的电流相量和等于零，这样漏电检测环形铁心的输出端无输出，漏电保护器不动作，系统保持正常供电。
低压断路器是一种既可以通过手动控制，也可自动控制的低压开关，主要用于接通或切断供电线路；这种开关具有过载、短路或欠电压保护的功能，常用于不频繁接通和切断电路中。
1.普通塑壳断路器
图解演示

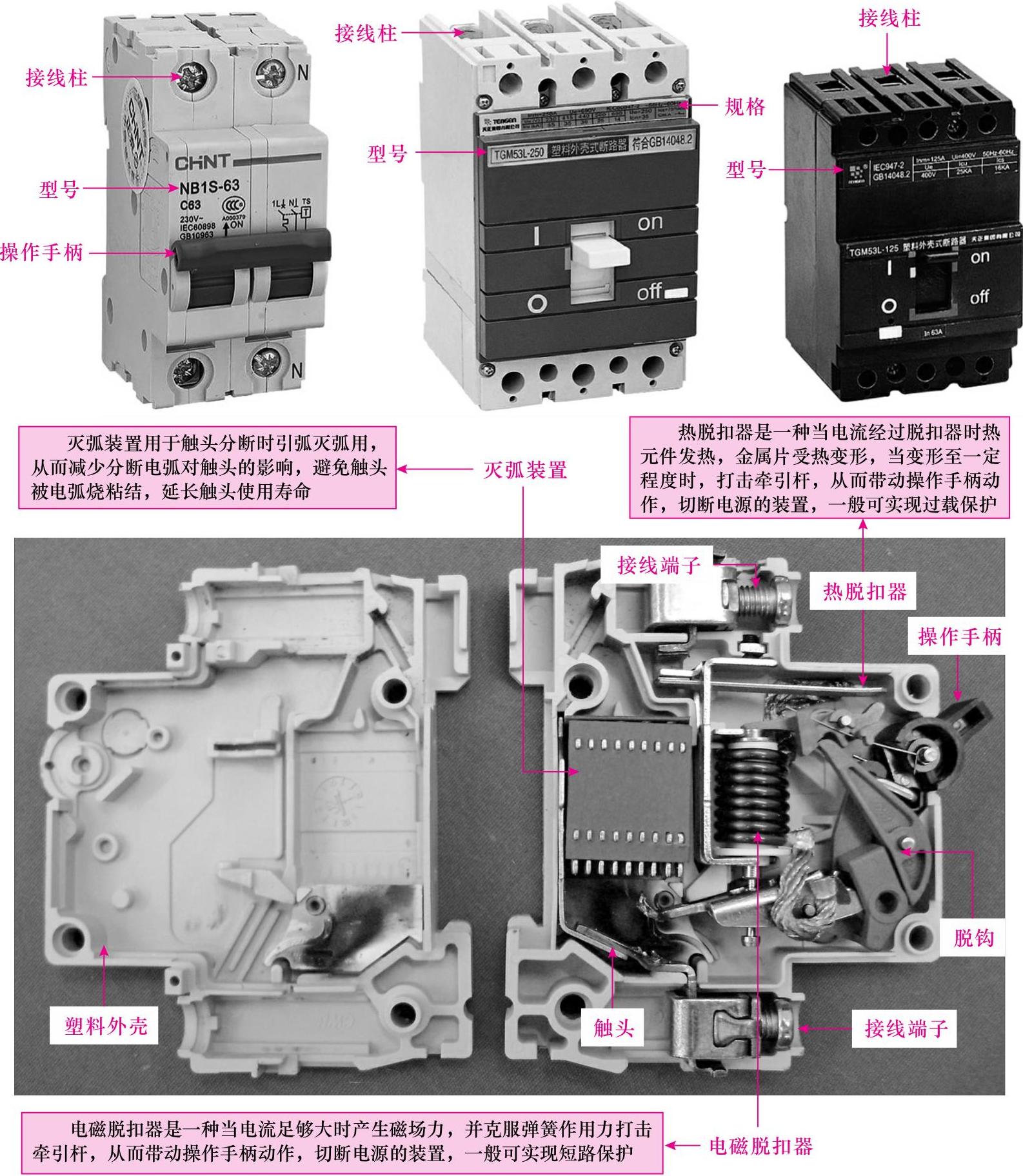

普通塑壳断路器又称装置式断路器，从外部主要可以看到接线柱、操作手柄以及相关型号规格的标识，拆开其塑料外壳后，即可以看到塑壳断路器内部主要是由塑料外壳、脱扣器装置、触头、接线端子、操作手柄等部分构成的。图2-15所示为普通塑壳断路器的实物外形和内部结构。
图2-15 普通塑壳断路器的实物外形和内部结构
2.漏电保护器
图解演示
漏电保护器是一种具有漏电保护功能的断路器，是配电（照明）等线路中的基本组成部件，具有漏电、触电、过载、短路的保护功能，对防止触电伤亡事故的发生，避免因漏电而引起的火灾事故，具有明显的效果。

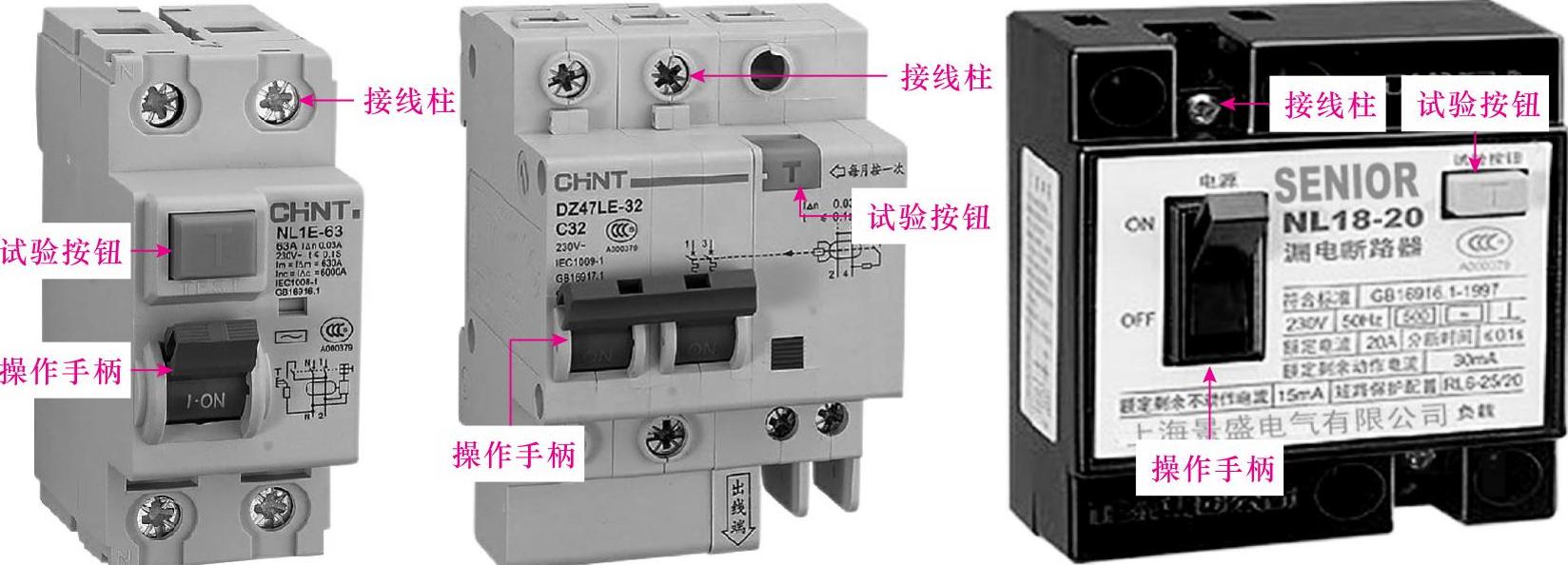

图2-16所示为漏电保护器的实物外形。
图2-16 漏电保护器的实物外形
图解演示

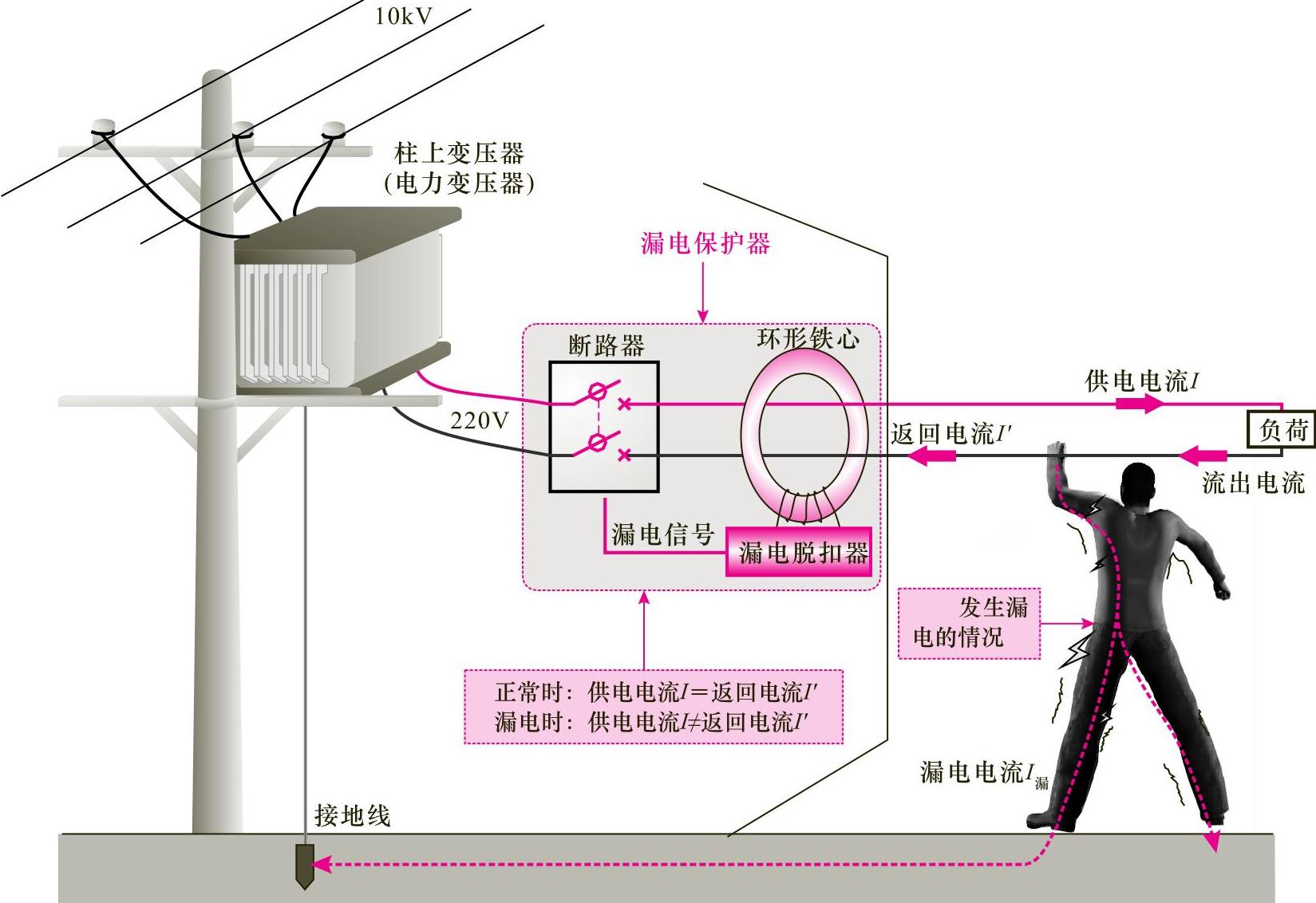

漏电保护器作为一种典型的断路器，其工作原理如图2-17所示。电路中的电源线穿过漏电保护器内的检测元件（环形铁心，也称零序电流互感器），环形铁心的输出端与漏电脱扣器相连接。
图2-17 漏电保护器的工作原理示意图
当被保护电路工作正常，没有发生漏电或触电的情况下，通过零序电流互感器的电流相量和等于零，这样漏电检测环形铁心的输出端无输出，漏电保护器不动作，系统保持正常供电。
当被保护电路发生漏电或有人触电时，由于漏电电流的存在，使供电电流大于返回电流，通过环形铁心的两路电流相量和不再等于零，在铁心中出现了交变磁通。在交变磁通的作用下，检测元件的输出端就有感应电流产生，当达到额定值时，脱扣器驱动断路器自动跳闸，切断故障电路，从而实现保护。
