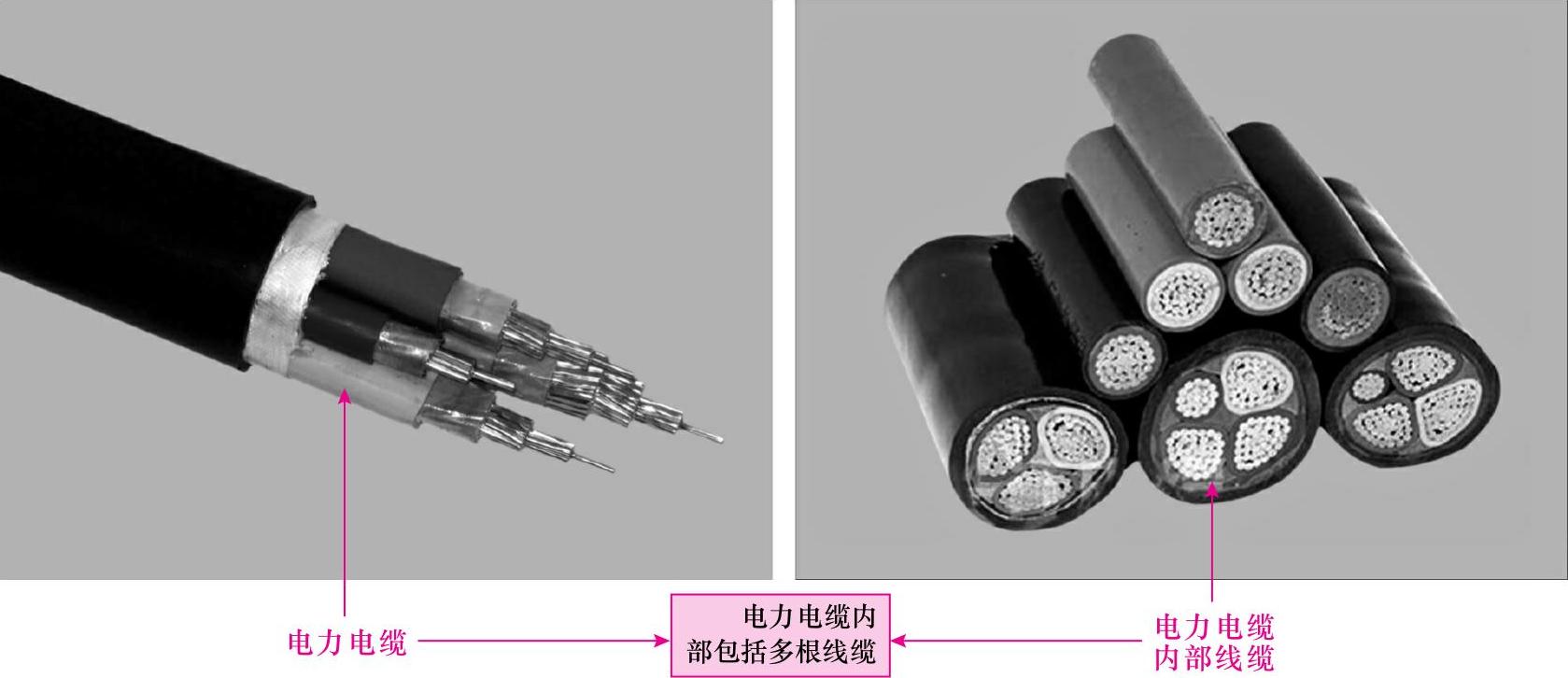

【摘要】：图2-5 电磁线的实物外形3.绝缘导线绝缘导线是指在导线的外围均匀而密封地包裹一层不导电的材料，例如树脂、塑料、硅橡胶等，是电工中应用最多的导电材料之一。电力电缆是在电力系统的主要线路中用以传输和分配大功率电能的电缆产品，电力电缆具有不易受外界风、雨、冰雹的影响等特点，其供电可靠性高，但其材料和安装成本较高。

1.裸导线

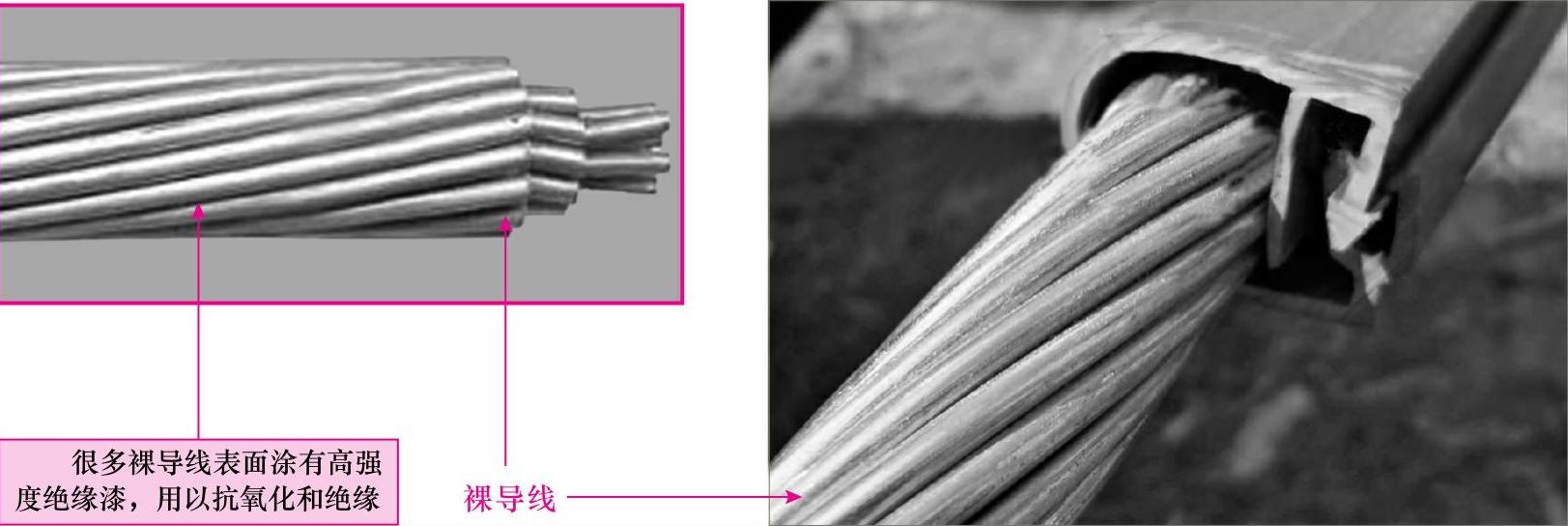

图2-4所示为裸导线的实物外形。裸导线是指没有绝缘层的导线，按其形状可分为圆单线、裸绞线和软接线三种类型。一般裸导线具有良好的导线性能和力学性能，很多裸导线表面涂有高强度绝缘漆，用以抗氧化和绝缘。

图解演示

2.电磁线

电磁线是指在金属线材上包覆绝缘层的导线，又称绕组线，通常情况下其外部的绝缘层采用天然丝、玻璃丝、绝缘纸或合成树脂等。

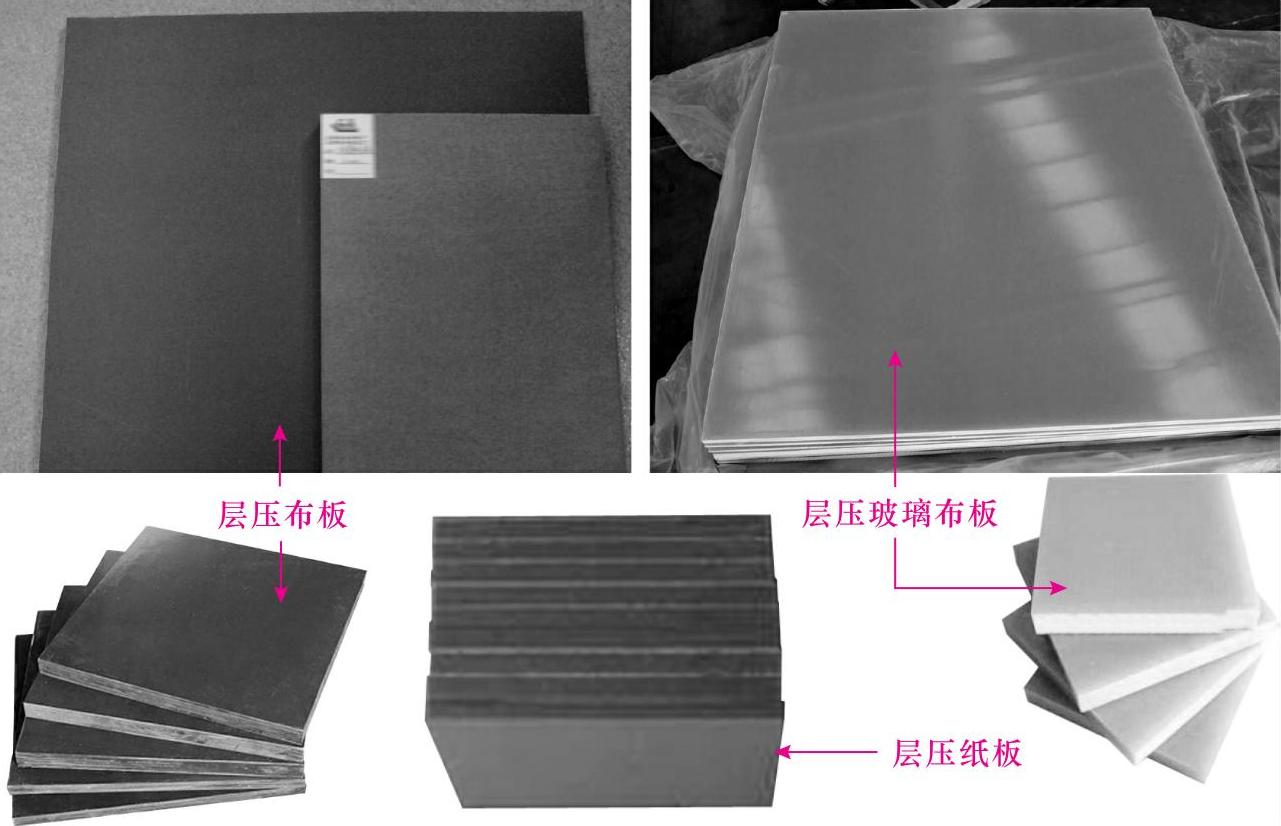

图2-3 绝缘层压制品的实物外形

图2-4 裸导线的实物外形

图解演示

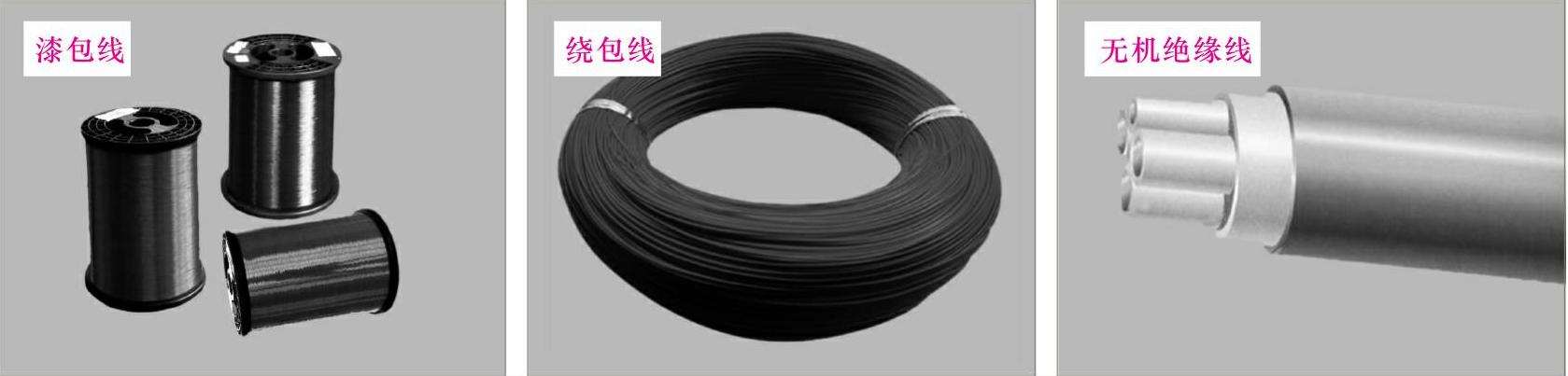

电磁线根据其材料和制造方式的不同主要可以分为漆包线、绕包线以及无机绝缘线等，其中漆包线具有漆膜均匀、光滑柔软，且利于线圈的绕制等特点；绕包线绝缘厚度大，耐热性低，多数已被漆包线所代替；无机绝缘线的绝缘层采用的为无机绝缘材料、氧化铝膜等，并经有机绝缘漆浸渍后烘干填孔，具有耐高温、耐辐射等特点。图2-5所示为不同电磁线的实物外形。
