常用电工工具使用与配盘练习详解

电工基本技能及配盘实训的任务是：使学生了解行业规范所要求的电工工艺基本知识和初步掌握最基本的电工操作技能，培养学生分析问题和解决问题的能力，提高实际动手能力，加强职业道德观念。

一、常用电工工具的使用

（一）螺丝刀的用途及操作方法

螺丝刀也称为螺丝起子、螺钉旋具、改锥等，用来紧固或拆卸螺钉。它的种类很多，按照头部的形状的不同，常见的可分为一字和十字两种；按照手柄的材料和结构的不同，可分为木柄、塑料柄、夹柄和金属柄等四种；按照操作形式可分为自动、电动和风动等形式。

1.十字螺丝刀

如图7所示，十字形螺丝刀主要用来旋转十字槽形的螺钉、木螺丝和自攻螺丝等。产品有多种规格，通常说的大、小螺丝刀是用手柄以外的刀体长度来表示的，常用的有100mm、150mm、200mm、300mm和400mm等几种。使用时应注意根据螺丝的大小选择不同规格的螺丝刀。使用十字形螺丝刀时，应注意使旋杆端部与螺钉槽相吻合，否则容易损坏螺钉的十字槽。

2.一字螺丝刀

如图8所示，一字形螺丝刀主要用来旋转一字槽形的螺钉、木螺丝和自攻螺丝等。产品规格与十字形螺丝刀类似，常用也是100mm、150mm、200mm、300mm和400mm等几种。使用时应注意根据螺丝的大小选择不同规格的螺丝刀。若用型号较小的螺丝刀来旋拧大号的螺丝很容易损坏螺丝刀。

图7　十字形螺丝刀

图8　一字形螺丝刀

螺丝刀的具体使用方法如图9所示。当所旋螺钉不需用太大力量时，握法如图9 （a）所示；若旋转螺钉需较大力气时，握法如图9 （b）所示。上紧螺钉时，手紧握柄，用力顶住，使刀紧压在螺钉上，以顺时针的方向旋转为上紧，逆时针为下卸。穿心柄式螺丝刀，可在尾部敲击，但禁止用于有电的场合。

图9　螺丝刀的使用方法

（二）验电笔的使用方法

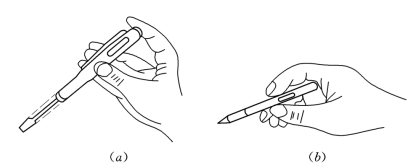

验电笔的外形如图10所示，我们主要介绍低压验电器的使用。低压验电器常用螺钉旋具式验电器和验电笔，它们的正确握法如图11 （a）所示。左下图为笔式验电笔的握法；图11 （b）是螺钉旋具式验电笔的握法。

图10　验电笔

图11　验电笔的使用方法

低压验电器能检查低压线路和电气设备外壳是否带电。为便于携带，低压验电器通常做成笔状，前段是金属探头，内部依次装安全电阻、氖管和弹簧。弹簧与笔尾的金属体相接触。使用时，手应与笔尾的金属体相接触。测电笔的测电压范围为60～500V （严禁测高压电）。使用前，务必先在正常电源上验证氖管能否正常发光，以确认测电笔验电可靠。由于氖管发光微弱，在明亮的光线下测试时，应当避光检测。

检测线路或电气设备外壳是否带电时，应手指触及其尾部金属体，氖管背光朝向使用者，以便验电时观察氖管辉光情况。

当被测带电体与大地之间的电位差超过60V时，用验电笔测试带电体，验电笔中的氖管就会发光。对验电器的使用要求是：

（1）验电器使用前应在确有电源处测试检查，确认验电器良好后方可使用。

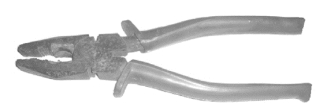

图12　钢丝钳

（2）验电时应将电笔逐渐靠近被测体，直至氖管发光。只有在氖管不发光时，并在采取防护措施后，才能与被测物体直接接触。

（三）钢丝钳的用途及操作方法

图12所示的钢丝钳的主要用途是用手夹持或切断金属导线，带刃口的钢丝钳还可以用来切断钢丝。钢丝钳的规格有150mm、175mm、200mm三种，均带有橡胶绝缘套管，可适用于500V以下的带电作业。图13所示为钢丝钳实物图及使用方法简图。

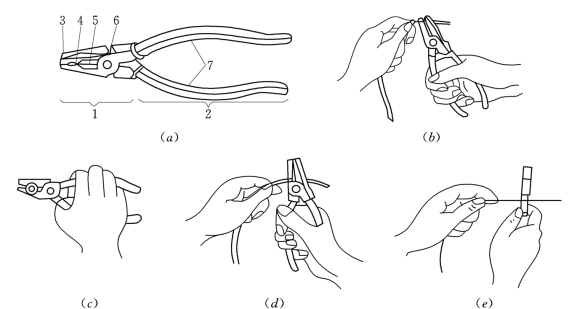

图13　钢丝钳的使用方法

（a）结构图；（b）是弯绞导线的操作图；（c）是紧固螺母的操作图；（d）是剪切导线的操作图；（e）是侧切钢丝的操作图
1—钳头部分；2—钳柄部分；3—钳口；4—齿口；5—刀口；6—铡口；7—绝缘套

使用钢丝钳时应注意：

（1）使用钢丝钳之前，应注意保护绝缘套管，以免划伤失去绝缘作用。绝缘手柄的绝缘性能良好是保证带电作业时的人身安全。

（2）用钢丝钳剪切带电导线时，严禁用刀口同时剪切相线和零线；或同时剪切两根相线，以免发生短路事故。

（3）不可将钢丝钳当锤使用，以免刃口错位、转动轴失圆，影响正常使用。

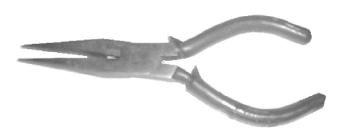

图14　尖嘴钳

（四）尖嘴钳的用途及操作方法

图14所示的尖嘴钳也是电工（尤其是内线电工）常用的工具之一。尖嘴钳的主要用途是夹捏工件或导线，或用来剪切线径较细的单股与多股线以及给单股导线接头弯圈、剥塑料绝缘层等。尖嘴钳特别适宜于狭小的工作区域。规格有130mm、160mm、180mm的三种。电工用的带有绝缘导管。有的带有刃口，可以剪切细小零件。使用方法及注意事项与钢丝钳基本类同。尖嘴钳的握法如图15所示。

（五）电工刀的用途及操作方法

图16所示的电工刀在电工安装维修中主要用来切削导线的绝缘层、电缆绝缘、木槽板等。普通的电工刀由刀片、刀刃、刀把、刀挂等构成。不用时，应把刀片收缩到刀把内。

电工刀的规格有大号、小号之分。六号刀片长112mm；小号刀片长88mm。有的电工刀上带有锯片和锥子，可用来锯小木片和锥孔。电工刀没有绝缘保护，禁止带电作业。

电工刀在使用时应避免切割坚硬的材料，以保护刀口。刀口用钝后，可用油石磨。如果刀刃部分损坏较重，可用砂轮磨，但须防止退火。

使用电工刀时，切忌面向人体切削，如图17所示。用电工刀剖削电线绝缘层时，可把刀略微翘起一些，用刀刃的圆角抵住线芯。切忌把刀刃垂直对着导线切割绝缘层，因为这样容易割伤电线线芯。电工刀刀柄无绝缘保护，不能接触或剖削带电导线及器件。新电工刀刀口较钝，应先开启刀口然后再使用。电工刀使用后应随即将刀身折进刀柄，注意避免伤手。

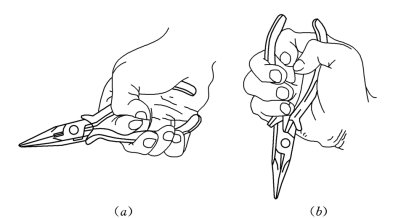

图15　尖嘴钳的握法

（a）平握法；（b）立握法

图16　电工刀

图17　电工刀的使用方法

（六）剥线钳的用途及操作方法

剥线钳是内线电工、电机修理、仪器仪表电工常用的工具之一。剥线钳适用于直径3mm及以下的塑料或橡胶绝缘电线、电缆芯线的剥皮。

剥线钳使用的方法是：将待剥皮的线头置于钳头的某相应刃口中，用手将两钳柄果断地一捏，随即松开，绝缘皮便与芯线脱开。

剥线钳外形如图18所示。它由钳口和手柄两部分组成。剥线钳钳口分有0.5～3mm的多个直径切口，用于不同规格线芯线直径相匹配，剥线钳也装有绝缘套。

剥线钳在使用时要注意选好刀刃孔径，当刀刃孔径选大时难以剥离绝缘层，若刀刃孔径选小时又会切断芯线，只有选择合适的孔径才能达到剥线钳的使用目的。

（七）活络扳手

图19所示为活络扳手实物图。

活络扳手又叫活扳手，主要用来旋紧或拧松有角螺丝钉或螺母，也是常用的电工工具之一。电工常用的活络扳手有200mm、250mm、300mm三种尺寸，实际应用中应根据螺母的大小选配合适的活扳手。

图20所示为活络扳手的使用方法图例：图20 （a）所示为一般握法，显然手越靠后，扳动起来越省力。图20 （b）是调整扳口大小示例。用右手大拇指调整涡轮，不断地转动涡轮扳动小螺母，根据需要调节出扳口的大小，调节时手应握在靠近呆扳唇的位置。

图18　剥线钳

图19　活络扳手

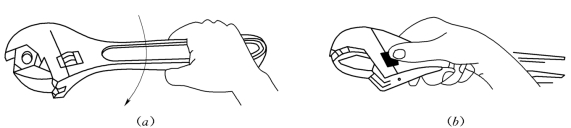

图20　活络扳手的使用方法

使用活络扳手时，应右手握手柄，在扳动生锈的螺母时，可在螺母上滴几滴煤油或机油，这样就好拧动了。若拧不动螺母时，切不可采用钢管套在活络扳手的手柄上来增加扭力，因为这样极易损伤活络扳唇。不可把活络扳手当锤子用，以免损坏。

二、导线的连接方法

（一）单股铜芯线的连接

1.单股铜芯线的直线连接

首先用电工刀剖削两根连接导线的绝缘层及氧化层，注意电工刀口在需要剖削的导线上与导线成45°夹角，斜切入绝缘层，然后以25°倾斜推削，将剖开的绝缘层齐根剖削，不要伤着线芯。

然后让剖削好的两根裸露连接线头成X形交叉，互相绞绕2～3圈；然后扳直两线头，再将每根线头在线芯上紧贴并绕3～5圈，将多余的线头用钢丝钳剪去，并钳平线芯的末端及切口毛刺，操作如图21所示。

2.单股铜芯线的T形连接

首先把去除绝缘层及氧化层的支路线芯的线头与干线线芯十字相交，使支路线芯根部留出3～5mm 裸线，如图22 （a）所示。

图21　单股铜芯线的直线连接示意图

然后把支路线芯按顺时针方向紧贴干线线芯密绕6～8圈，用钢丝钳切去余下线芯，并钳平线芯末端及切口毛刺，如图22 （b）所示。

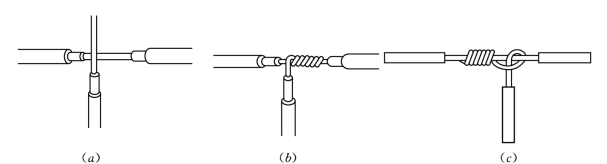

图22　单股铜芯线的T形连接示意图

如果单股铜导线截面较大，就要在与支线线芯十字相交后，按照图22 （c）所示绕法：从右端绕下，平绕到左端，从里向外（由下往上）紧密并缠4～6圈，剪去多余的线端，最后用绝缘胶布缠封。

（二）7股铜芯线的连接

1.7股铜芯线的直线连接

首先将除去绝缘层及氧化层的两根线头分别散开并拉直，在靠近绝缘层的1/3线芯处将该段线芯绞紧，把余下的2/3线头分散成伞状，如图23 （a）所示。

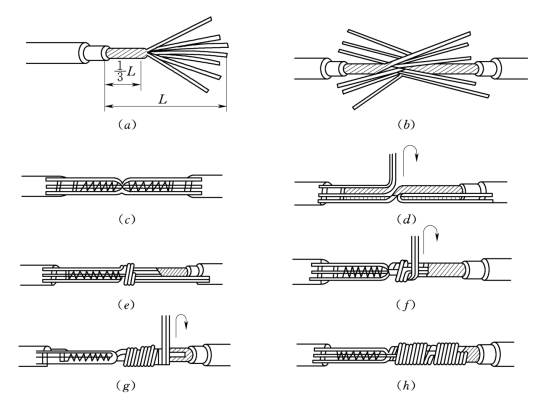

图23　7股铜芯线的直线连接示意图

然后把两个分散成伞状的线头隔根对叉，如图23 （b）所示；再放平两端对叉的线头，如图23 （c）所示；接下来把一端的7股线芯按2、2、3股分成三组，把第一组的2股线芯板起，垂直于线头，如图23 （d）所示；按顺时针方向紧密缠绕2圈，将余下的线芯向右与线芯平行方向板平。如图23 （e）所示；随后将第二组2股线芯板成与线芯垂直方向，如图23 （f）所示；按顺时针方向紧压着前两股板平的线芯缠绕2圈，也将余下的线芯向右与线芯平行方向板平；将第三组的3股线芯板于线头垂直方向，如图23 （g）所示。然后按顺时针方向紧压线芯向右缠绕。

最后再缠绕3圈，之后，切去每组多余的线芯，钳平线端如图23 （h）所示。

用同样的方法去缠绕另一边线芯。

2.7股铜芯线的T字分支连接

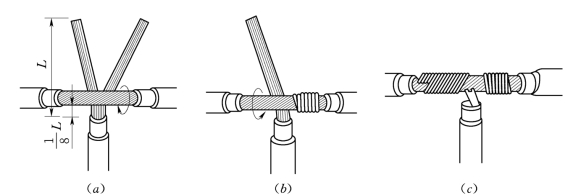

首先把除去绝缘层及氧化层的分支线芯散开钳直，在距绝缘层1/8线头处将线芯绞紧，把余下部分的线芯分成两组，一组4股，另一组3股，并排齐，然后用螺丝刀把已除去绝缘层的干线线芯撬分两组，把支路线芯中4股的一组插入干线两组线芯中间，把支线的3股线芯的一组放在干线线芯的前面，如图24 （a）所示。

图24　7股铜芯线的T字分支连接示意图

然后，把3股线芯的一组往干线一边按顺时针方向紧紧缠绕3～4圈，剪去多余线头，钳平线端，如图24 （b）所示。

最后，把4股线芯的一组按逆时针方向往干线的另一边缠绕4～5圈，剪去多余线头，钳平线端，如图24 （c）所示。

（三）铝芯线的连接

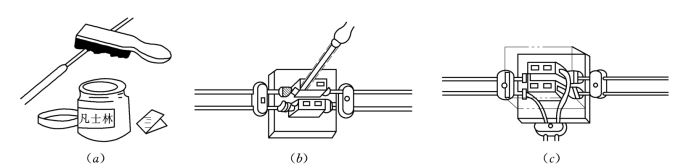

由于铝极易氧化，而且铝氧化膜的电阻率很高，所以铝芯线不宜采用铜芯导线的连接方法，而常采用螺钉压接法和压接管压接法，如图25所示。

图25　铝芯导线的螺钉压接示意图

1.螺钉压接法

此方法适用于负荷较小的单股铝芯导线的连接。

首先除去铝芯线的绝缘层，用钢丝刷刷去铝芯线头的铝氧化膜，并涂上中性凡士林，如图25 （a）所示。

然后，将线头插入瓷接头或熔断器、插座、开关等的接线桩上，然后旋紧压接螺钉，如图25 （b）所示为直线连接，图25 （c）所示为分路连接。

2.压接管接法

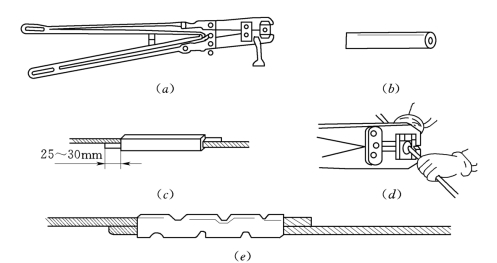

压接管接法适用于较大负载的多股铝芯导线的直线连接，需要压接钳和压接管，如图26 （a）、（b）所示。

根据多股铝芯线规格选择合适的压接管，除去需连接的两根多股铝芯导线的绝缘层，用钢丝刷清除铝芯线头和压接管内壁的铝氧化层，涂上中性凡士林。

然后将两根铝芯线头向对穿入压接管，并使线端穿出压接管25～30mm，如图26 （c）所示。

图26　铝芯导线的压接管接示意图

最后进行压接，压接时第一道压坑应在铝芯线头一侧，不可压反，如图26 （d）所示。压接完成后的铝芯线如图26 （e）所示。

（四）线头与接线桩的连接

1.线头与针孔式接线桩的连接

把单股导线除去绝缘层后插入合适的接线桩针孔，旋紧螺钉。如果单股线芯较细，把线芯折成双根，再插入针孔。对于软线芯线，须先把软线的细铜丝都绞紧，再插入针孔，孔外不能有铜丝外露，以免发生事故。如图27 （a）所示。2.线头与螺钉平压式接线桩的连接

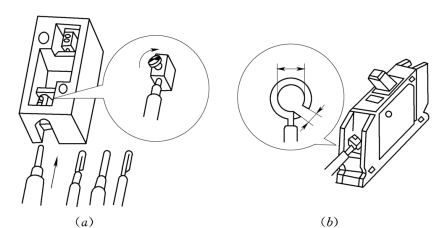

图27　线头与接线桩的连接图

对于较小截面的单股导线，先去除导线的绝缘层，把线头按顺时针方向弯成圆环，圆环的圆心应在导线中心线的延长线上，环的内径d比压接螺钉外径稍大些，环尾部间隙为1～2mm，剪去多余线芯，把环钳平整，不扭曲。然后把制成的圆环放在接线桩上，放上垫片，把螺钉旋紧。如图27 （b）所示。

对于较大截面的导线，须在线头装上接线端子，由接线端子与接线桩连接。

三、家用配电盘的制作

家用配电盘是供电和用户之间的中间环节，通常也叫做照明配电盘。

配电盘的盘面一般固定在配电箱的箱体里，是安装电器元件用的。其制作主要步骤如下。

1.盘面板的制作

根据设计要求来制作盘面板。一般家用配电板的电路如图28所示。

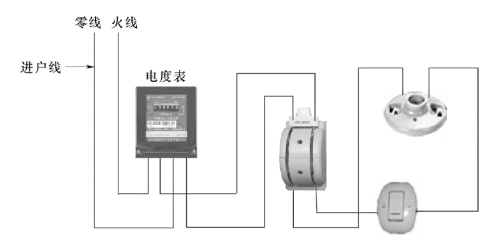

图28　家用配电板的电路图

根据配电线路的组成及各器件规格来确定盘面板的长度尺寸，盘面板四周与箱体边之间应有适当缝隙，以便在配电箱内安装固定，并在板后加框边，以便在反面布设导线。为节约木材，盘面板的材质已广泛采用塑料代替。

电器排列的原则包括以下两个方面：

（1）将盘面板放平，全部元器件、电器、装置等置于上面，先进行实物排列。一般将电度表装在盘面的左边或上方，刀闸养装在电度表下方或右边，回路开关及灯座要相互对应，放置的位置要便于操作和维护，并使面板的外形整齐美观。注意：一定要火线进开关。

（2）各电器排列的最小间距应符合电气距离要求，除此之外，各器件、出线口、距盘面的四周边缘的距离均不得小于30mm。总之，盘面布置要求安全可靠、整齐、美观，便于加电测试和观察。

2.盘面板的加工

按照电器排列的实行位置，标出每个电器的安装孔和出线孔 （间距要均匀），然后进行盘面板的钻孔（如采用塑料板，应先钻一个φ3mm的小孔，再用木螺钉装固定电器）和盘面板的刷漆干了以后，在出线孔套上瓷管头（适用于木质和塑料盘面）或橡皮护套（适用于铁质盘面）以保护导线。然后将全部电器摆正固定，用木螺钉电器固定牢靠。

3.电器的固定

待盘面板加工好以后，将全部电器摆正固定，用木螺钉将电器固定牢靠。

4.盘面板的配线

（1）导线的选择：根据电度表和电器规格、容量及安装位置，按设计要求选取导线截面和长度。

（2）导线敷设：盘面导线须排列整齐，一般布置在盘面板的背面。盘后引入和引出的导线应留出适当的余量，以便于检修。

（3）导线的连接：导线敷设好后，即可将导线按设计要求依次正确、可靠地把电器元件进行连接。

5.盘面板的安装要求

（1）电源连接：垂直装设的开关或刀闸等设备的上端接电源，下端接负载；横装的设备左侧（面对配电板）接电源，右测接负载。

（2）接火线和零线：按照左零右火的原则排列。

（3）导线分色：火线和零线一般不采用相同颜色的导线，通常火线用红色导线，零线采用其他较深颜色的导线。

6.制作配电箱体

如有条件可最后制作配电箱体。箱体形状和外表尺寸一般应符合设计要求，或根据安装位置及电器容量、间距、数量等条件进行综合考虑选择适当的箱体。

7.盘面电器单相电度表简介

单相电度表是累计用户一段时间内消耗电能多少的仪表，其下方接线盒内有四个接线柱，从左至右按1、2、3、4编号。连接时按编号1、3作为进线，其中1接火线，3接零线；2、4作为电度表出线，2接火线，4接零线。具体接线时，还要根据电度表接线盒内侧的线路图为准。

8.刀闸开关简介

刀闸开关主要用于控制用户电路的通断。安装刀闸时，操作手柄要朝上，不能倒装，也不能平装，以避免刀闸手柄因自重而下落，引起误合闸而造成事故。

四、综合盘的制作

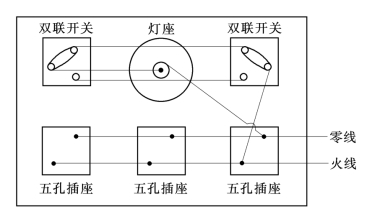

所谓综合盘，就是在一个盘面上安装一盏白炽灯座和两个控制白炽灯通、断的双联开关，三个单相五孔插座，其盘面布置框图如图29所示。

1.双联开关控制的照明电路安装

电路控制原理如图30所示：两只双联开关在两个地方控制一盏灯的线路通常用在楼梯或走廊。

控制线路中一个最重要的环节就是：火线必须进开关！ 零线直接连到灯座连接螺纹圈的接线柱上 （如果是卡口灯座时可把零线连接在任意一个灯口的接线柱上）。

图29　综合盘

火线的连线路径：火线连接于双联开关1的动触头的固定端，再从另一个动触头的固定端连接到灯座中心簧片的连线柱上。连线位置可参看下面所示的盘后走线图。

2.五孔插座的安装

进行插座接线时，每一个插座的接线柱上只能接一根导线，因为插座接线柱一般都很小，原设计只接一根导线，如硬要连接多根，当其中一根发生松动时，必会影响其他插座的正常使用；另外，接线柱上若连接插座超过一只，当一个插座工作时，另一个插座也会跟着发热，轻者对相邻插座寿命产生影响，发热严重时还可能烧坏插座接线柱。

对家庭安装来讲，插座的安装位置一般离地面30cm。卫生间、厨房插座高度另定。卫生间要安装防溅型插座，浴缸上方三面不宜安装插座，水龙头上方不宜安装插座。燃气表周围15cm以内不能安装插座。燃具与电器设备属错位设置，其水平净安装距离不得小于50cm。

安装单相三眼插座时，面对插座正面位置，正确的方法是把单独一眼放置在上方。而且让上方一眼接地线，下方两眼的左边一眼接零线，右边一眼接火线，这就是常说的左零右火。安装两眼插座时，左边一眼接零线，右边一眼接相线，不能接错。否则，用电器的外壳会带电，或打开用电器时外壳会带电，易发生触电事故。

家用电器一般忌用两眼电源插座。尤其是台扇、落地风扇、洗衣机、电冰箱等，均应采用单相三眼插座。浴霸、电暖器安装不得使用普通开关，应使用与设备电流相配的带有漏电保护的专门开关。

五、自动空气开关箱的制作

1.自动空气开关简介

自动空气开关也叫做低压断路器，如图31所示。自动空气开关不仅具有短路保护、过载保护，还具有欠压和失压保护功能，图31中最左边的三相低压断路器还具有漏电保护功能。

图30　综合盘后连线图

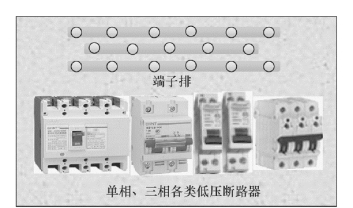

图31　低压电路器

当电路发生上述任何一种故障现象时，自动空气开关均可自动断开，切断故障线路，起到保护作用。空气开关具有自恢复能力，不需更换熔体等，待故障消除后，只要推上电键，电路随时就可以连通。

2.自动空气开关箱制作所需电气元件

单相、三相带漏电保护的自动空气开关各一个，两个不带漏电保护的单相、三相自动空气开关各一个，开关箱和上面的端子连线排。

3.接线工艺要求

此自动空气开关箱中的接线基本上是明敷设，因此要求布线安全合理、整齐美观。除要求横平竖直外，还要求水平导线和垂直导线在同一水平面和垂直面上。导线弯曲处注意不要折成死弯。上、下导线、左右导线均不能相接触，保持一任意两根导线之间的必要距离。不同的电位点绝不能接在同一个接线排子上。连接线头不要裸露导线，连接头要紧固牢靠。

六、实训时间具体安排

本实训时间为一周，内容根据各校条件的不同可以进行取舍。

七、实训各项评分标准

本次实训若按100分评价时，则：

（1）导线连接（主要练习导线的一字形接法和T字形接法）按10分计。其中：

1）一字连接若圈与圈之间距离大扣1分；线损伤扣1分；圈数比要求的少或多时均扣1分；导线裸露部分太长扣1分。

2）T形连接时若圈与圈之间距离较大时扣1分；线被钳子夹伤扣1分；圈数不够或多时扣1分；导线裸露部分过长扣1分。

（2）综合盘制作按15分计。其中：

1）线路连接不正确加电试验且一次不成功扣3分；灯头火线零线接反扣2分。

2）火线和零线颜色不分扣2分；导线较短致使走线太紧时扣1分；导线太长造成浪费时扣1分；连线不牢固扣1分；线鼻绕反一处扣1分。

3）五孔插座中火线零线接错时扣3分；元件损坏一片扣3分 （并且要立即购买新的进行赔偿）。

（3）配电盘制作按15分计。其中：

1）通电试验不成功每返工一次扣3分；元件布局不合理扣2分；元件安装松动每处扣1分。

2）敷线工艺中走线不平直，交叉相接触每处扣1分；线鼻绕错一片扣1分；线头裸露部分较多，每处扣1分。

3）火线零线不分扣2分；火线接错扣2分；损坏元件一处扣3分 （立刻赔偿）。

（4）自动空气开关箱制作按15分计。其中：

1）火线零线不分扣2分；火线零线接反扣3分；接错一处扣2分。

2）线路布置不美观，不在一个平面内扣3分；线鼻绕反一处扣1分；导线裸露过多每处扣1分。

3）损坏设备一处扣3分，且要责令立即赔偿补充上，以免影响后面实训。

（5）实训期间全勤按10分计。旷课一次扣5分；请事假一次扣2分；病假一次扣1分。

（6）实训期间劳动态度好且遵守实训纪律按10分计。

（7）实训总结报告按15分计。
