二端口网络简介及基本概念
【摘要】：学习目标熟悉二端口网络的判定，了解无源、有源、线性、非线性二端口网络在组成上的不同点。图10.1端口网络一端口网络；二端口网络当一个二端口网络的端口处电流与电压满足线性关系时，则该二端口网络称为线性二端口网络。通常线性二端口网络内的所有元件都是线性元件，如电阻、电容、电感等。否则二端口网络为非线性网络。本章只介绍无源线性二端口网络。
学习目标
熟悉二端口网络的判定，了解无源、有源、线性、非线性二端口网络在组成上的不同点。
在对直流电路的分析过程中，我们通过戴维南定理讲述了具有两个引线端的电路的分析方法，这种具有两个引线端的电路称为一端口网络，如图10.1 （a）所示。一个一端口网络，不论其内部电路简单或复杂，就其外特性来说，可以用一个具有一定内阻的电源进行置换，以便在分析某个局部电路工作关系时，使分析过程得到简化。当一个电路有4个外引线端子，如图10.1 （b）所示，其中左、右两对端子都满足：从一个引线端流入电路的电流与另一个引线端流出电路的电流相等的条件，这样组成的电路可称为二端口网络（或称为双口网络）。

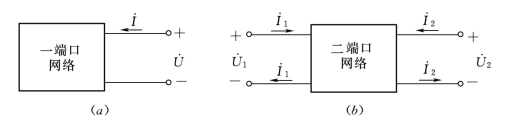

图10.1 端口网络
（a）一端口网络；（b）二端口网络
当一个二端口网络的端口处电流与电压满足线性关系时，则该二端口网络称为线性二端口网络。通常线性二端口网络内的所有元件都是线性元件，如电阻、电容、电感等。否则二端口网络为非线性网络。
如果一个二端口网络内部不含有任何独立电源和受控源，则称其为无源二端口网络，否则称为有源二端口网络，如图10.2所示。本章只介绍无源线性二端口网络。

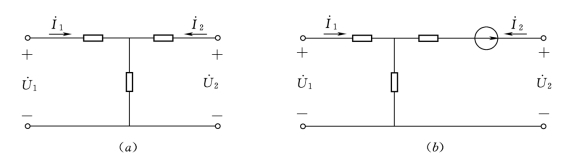

图10.2 二端口网络
（a）无源二端口网络；（b）有源二端口网络
检验学习结果
10.1.1 什么是二端口网络？
10.1.2 什么是无源线性二端口网络？
