【摘要】：图7.4 为三相电源作△接的电路图，简称三角形电源。实际三相电源作△接时，如果接法正确，电源回路中没有电流。检验学习结果7.2.1 三相电源的相电压有效值为220V，若把X、Y连接，UAB等于多少？

图7.4 （a）为三相电源作△接的电路图，简称三角形电源。即把三相电压源依次首尾相接连成一个闭合回路，如A与Z连接、B与X连接、C与Y连接，再从端子A、B、C引出三根端线。从概念上讲，三角形连接的电源，其线电压、相电压、线电流的概念与星形连接的电源相同，但三角形电源没有中线，故只能构成三相三线制供电系统。

pagenumber_ebook=137,pagenumber_book=126

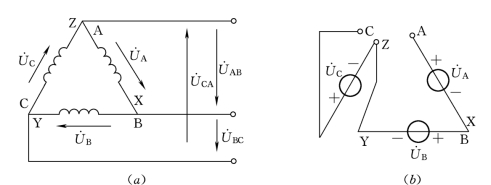

图7.4　三相电压源的三角形连接图

（a）电源三相绕组的△接；（b）一相接反情况

从图7.4 （a）可看出，电源作△接时，两两端线都是由各相绕组的两端引出的，因此，线电压等于各相电压，即

由于三相电源的相电压对称，所以三个线电压也对称。

实际三相电源作△接时，如果接法正确，电源回路中没有电流。但是如果有一相绕组接反，例如C相接反，把Z错误的与Y连接，如图7.4 （b）所示，则当A、C还未连接时，有开口电压

即开口处的电压有效值是每相电源电压的两倍，而各相电源绕组的阻抗均很小，当一相接反时，电源回路中就会产生很大的环流而烧坏电源绕组。因此，实际三相电源作三角形连接时，为确保连接无误，可以先把三个绕组接成开口三角形，再经过一个量限大于两倍电源相电压的电压表闭合起来。电压表的阻抗很大，无论三相绕组的连接是否正确，电源回路中的电流都很小，不会损坏绕组。如果电压表的读数为零，就可以断定绕组接线正确。

检验学习结果

7.2.1 三相电源的相电压有效值为220V，若把X、Y连接，UAB等于多少？把Y、C连接，UBZ等于多少？

7.2.2 三相电源线电压有效值为380V，每相绕组的复阻抗为0.5+j1Ω，作△接。

（1）如果有一相接反，试求电源回路的电流。

（2）如果有两相接反，试求电源回路的电流。
