低温阀门产品性能参数及国外制造商
【摘要】：因收集资料范围有限,此表仅供参考。表5-19 部分国外低温阀门技术参数一览表(续)
1.常用低温阀门材质
低温碳钢承压件:LCB/LCC/LC3(LF2/LF3)。
低温不锈钢承压件:CF3M/CF3/CF8M/CF8(F316L/F304L/F316/F304)。
1)阀体、阀盖材料:ASTM A351CF3/CF8、ASTM A351CF3M/CF8M、ASTM A182F304L/F304、ASTM A182F316L/F316。
2)密封面材料:①闸阀、截止阀、止回阀密封面:堆焊Stellite;②球阀密封面:PCT-FE/Kel-F。
4)中腔法兰片:316缠绕、柔性石墨垫、金属环形垫、PTFE唇形密封。
常用密封件材料见表5-17。
表5-17 低温阀门常用密封件材料

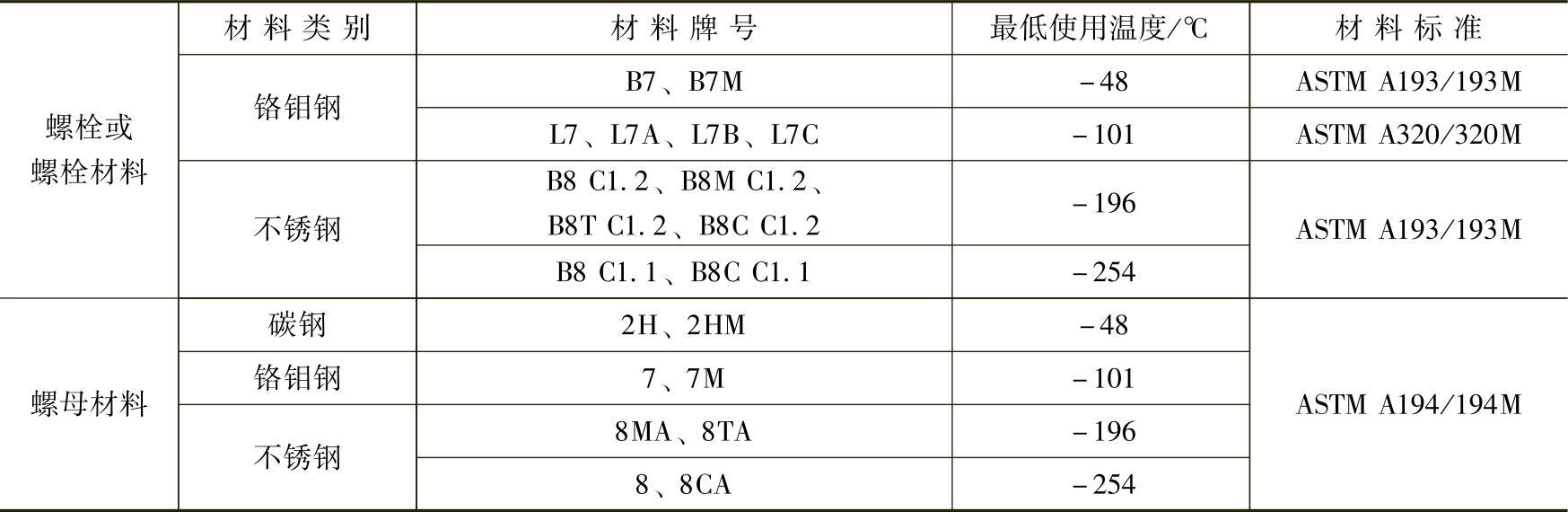

5)螺栓材料:ASTMA320B8Class2或ASTMA320B8MClass2、L7M.B7M。螺栓螺母材料见表5-18。
表5-18 螺栓螺母材料
所有的低温阀门的中法兰连接螺栓/螺母应选用安全可靠的奥氏体不锈钢,同时还需考虑螺栓/螺母采用不同牌号的奥氏体不锈钢,保证两者间有适当的硬度差,以避免螺栓和螺母出现“咬死”现象。
2.低温阀门的国外生产厂家
欧美等发达国家研究低温阀门历史较之国内企业早很多,技术水平较高,现将常用的国外制造商低温阀门实际应用规格、适用压力及介质温度范围等汇总,见表5-19。因收集资料范围有限,此表仅供参考。
表5-19 部分国外低温阀门技术参数一览表
(续)
