LNG泵试验结果分析与探讨
【摘要】：LNG泵输送的是温度很低的流体,制造好以后应该经过在设计工作温度条件下的运转试验,考核其在低温条件下工作的可靠性。LNG泵的试验装置如图5-30所示。LNG泵必须通过严格的试验与测试,尽早地发现和解决泵在低温条件下存在的问题。8)为了测试LNG泵的平均性能,需要选择合适的流体作为试验流体,并保证足够的试验流体流量。
LNG泵输送的是温度很低的流体,制造好以后应该经过在设计工作温度条件下的运转试验,考核其在低温条件下工作的可靠性。LNG泵的试验装置如图5-30所示。LNG泵必须通过严格的试验与测试,尽早地发现和解决泵在低温条件下存在的问题。试验和测试的主要内容如下:
2)低温下绝热系统的可靠性。
3)内部接头在低温下的可靠性。
4)低温状态下,内部间隙发生变化将对力学性能产生影响。特别是在多级泵中,铝合金和不锈钢的收缩率明显不同,产生的影响需要密切注意。
6)电气性能方面的测试及电缆接线处密封结构的氦质谱检漏测试。
7)流体力学性能测试,包括压力、扬程和功率等;如果是安装在储罐内部的泵,还需要进行吸入阀性能的测试。
8)为了测试LNG泵的平均性能,需要选择合适的流体作为试验流体,并保证足够的试验流体流量。

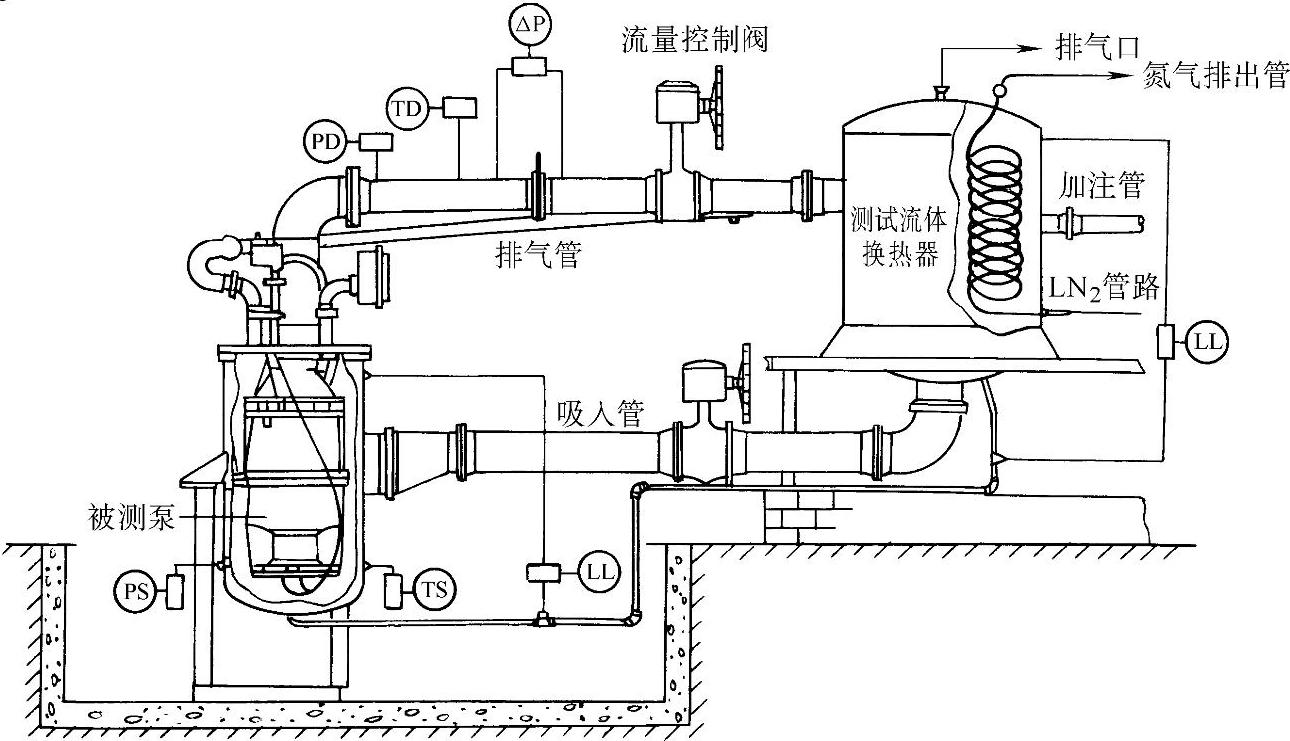

图5-30 LNG泵试验装置
LL—液位 PS—吸入压力 PD—挤出压力 ΔP—压差 TS—吸入口温度 TD—挤出口温度
需要强调的是,在试验和测试时,要仔细确定试验系统预冷的方法。预防热应力过大和不正确的预冷方法,否则有可能损坏设备。
