高效能往复压缩机的应用与性能分析

【摘要】:往复压缩机运转速度比较慢,一般在中、低速情况下运转。新型的往复压缩机可改变活塞行程。往复压缩机的适用范围很大,既可用在海洋也可用于内陆。往复压缩机的结构型式分为有立式和卧式两种。新型的往复压缩机具有排量控制功能和一定的超负荷能力,当处理气体数量超出设计范围时,在比较大的范围内都能保证压缩机运行的经济性和可靠性。图5-1示出卧式安装的往复压缩机结构。

往复压缩机运转速度比较慢,一般在中、低速情况下运转。新型的往复压缩机可改变活塞行程。通过改变活塞行程,使压缩机既可适应满负荷状态运行,也可适应部分负荷状态下运行,减少运行费用和减少动力消耗,提高液化系统的经济性,使运转平稳、磨损减少,不仅提高设备的可靠性,也相应延长了压缩机的使用寿命,这种往复压缩机的使用寿命可达20年以上。

新型的往复压缩机以效率、可靠性和可维性作为设计重点。效率超过95%;具有非常高的可靠性;容易维护,两次大修之间的不间断运行的时间至少在3年以上。

往复压缩机的适用范围很大,既可用在海洋也可用于内陆。在全负荷和部分负荷情况下,运行费用和功率消耗都很低。

往复压缩机的结构型式分为有立式和卧式两种。一般卧式压缩机的排量相对比立式大,大排量的往复压缩机设计成卧式结构,使运转平稳,安装和维护方便。一般无油润滑的往复压缩机为立式结构,可减少活塞环的单边磨损。

新型的往复压缩机具有排量控制功能和一定的超负荷能力,当处理气体数量超出设计范围时,在比较大的范围内都能保证压缩机运行的经济性和可靠性。表5-1列出新型往复压缩机的技术参数。图5-1示出卧式安装的往复压缩机结构。

5-1 一种新型往复压缩机的技术参数


注:M、A、B、D、E、F为压缩机的型号,制造商为Peter Brotherhood Ltd.。

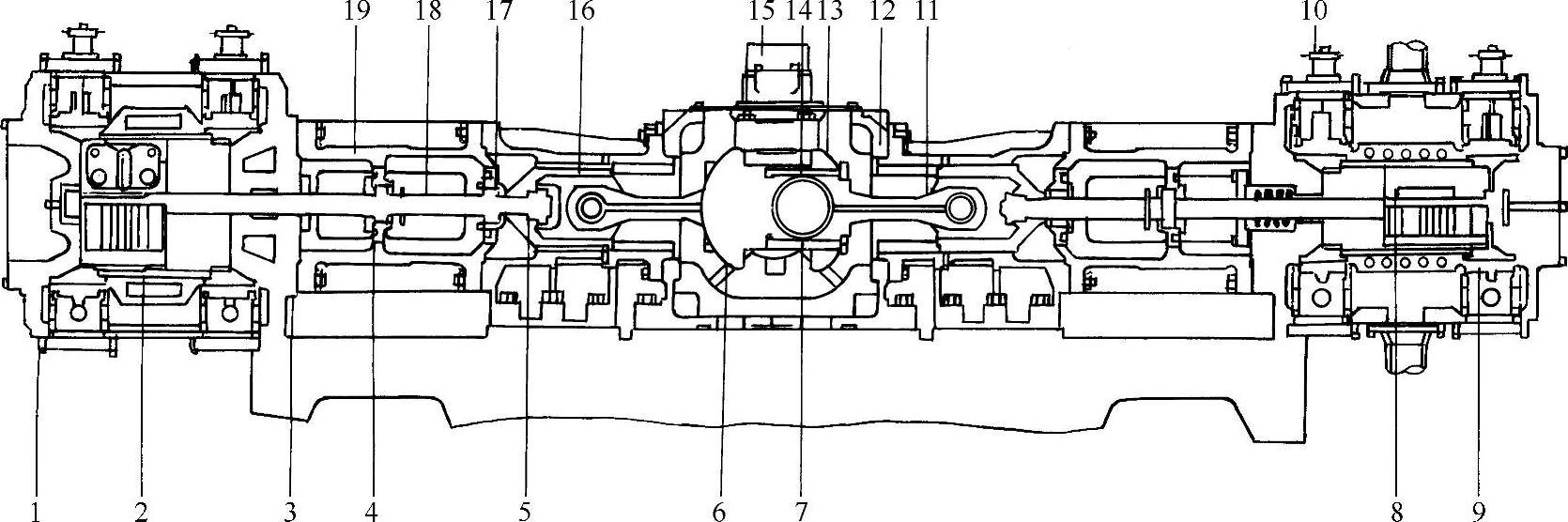

图5-1 往复压缩机结构

1—气缸 2—活塞环 3—填料函 4—延伸段的中间填料 5—螺母 6—平衡块 7—曲轴 8—活塞 9—气阀 10—吸入阀卸载器 11—连杆 12—曲轴箱 13—轴承 14—连杆螺栓 15—防爆安全阀 16—十字头 17—活塞杆刮油填料 18—活塞杆 19—延伸段(用于无油润滑和危险气体)
