1.多级变速
此时属于有级输出频率,参数事先设定后再由外部开关量进行选择,信号与变速级、输出频率的关系见表5-17。多级变速时模拟量输入无效;对A540、A740,速度倍率功能生效时,作速度倍率调整输入模拟量仍有效;几个变速级同时选择时,优先选择最低输出频率;各变速频率值可在运行中加以调整;如在A540、A740多级变速运行频率叠加外部模拟量倍率调整(补偿)输入,应设Pr28=1。倍率调整功能生效时,如Pr73=4、5、14、15,则端子2/5模拟量输入为速度倍率调整输入;Pr73≠4、5、14、15时,端子1/5模拟量输入为速度倍率调整输入。倍率调整范围由Pr252、Pr253进行设定。

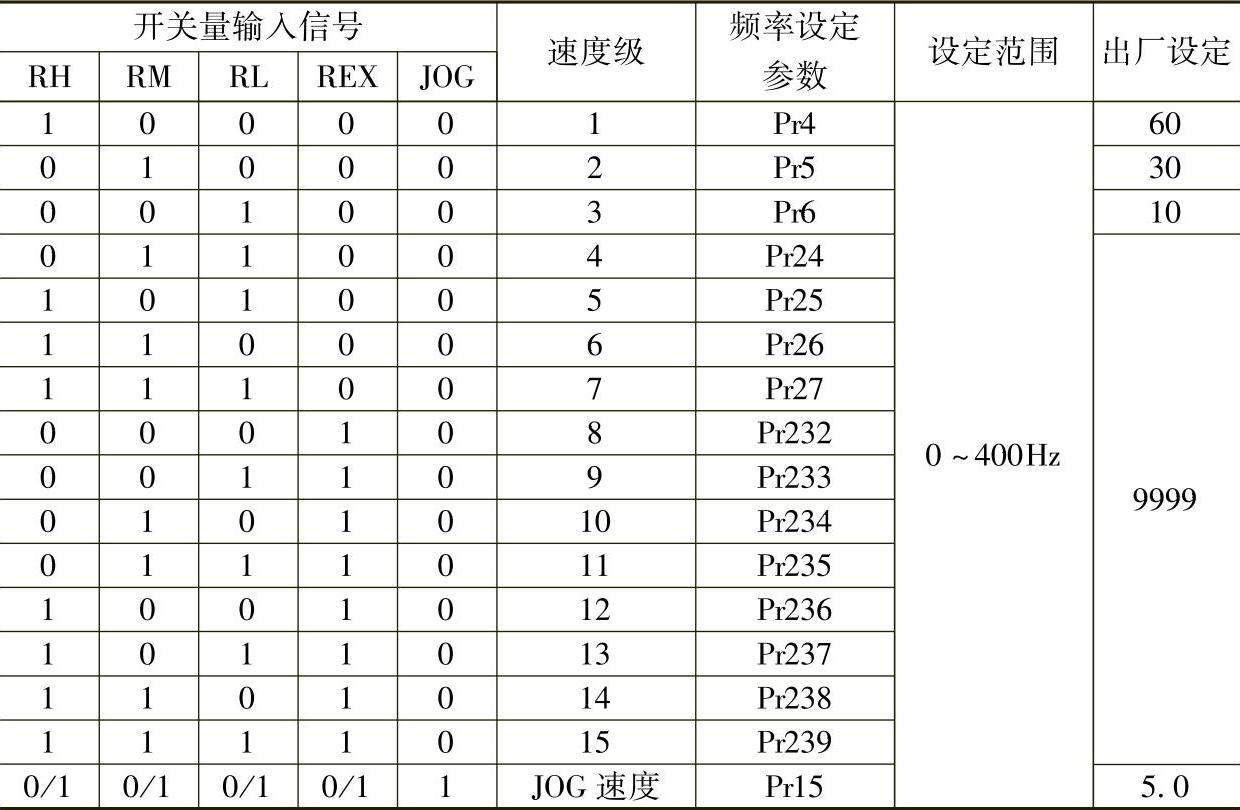

表5-17 信号与变速级、输出频率的关系
2.JOG
转向信号直接控制起/停。由Pr15设定,且Pr16可设定单独加减速时间。E500系列变频器只能通过PU生效JOG操作,用RUN起动JOG操作、用FWD/REV选择转向。A540/A740系列变频器用PU控制JOG运行,也可用开关量控制JOG,输入端定义为“5”选择JOG方式,并由STR/STF选择转向与起动JOG运行。其中点动优先级最高。
3.远程操作
输出频率用RH、RM、RL,见图5-74,频率可记忆。Pr59=0,远程控制无效;Pr59=1,远程控制、频率存储同时有效;Pr59=2,远程控制有效、频率存储无效。远程控制时,RH频率增加、RM频率减小、RL清除频率存储值与停止远程控制。远程控制频率增/减由Pr7/8、Pr44/45设定;调节中如RH、RM断开时间大于1min或转向信号断开,变频器存储频率。远程控制有效时,RH、RM、RL、STF/STR与输出频率关系见图5-74。
4.程序操作
仅对A540系列变频器而言,Pr79=5。RH、RM、RL分别是程序组1、程序组2、程序组3的选择信号;STR用于定时器复位;STF用于程序起动。
程序方式有效时,外部开关量输入AU、STOP及模拟量输入端2、4、1无效,Pr76=3。SU是程序执行完成信号;FU、OL、IPF分别是程序组1、程序组2、程序组3运行中输出。当多组程序同时运行时,按照组1→2→3优先次序运行;当某1组程序运行完成,基准时间复位,自动进入下1组程序;全部程序组执行完成后,SU输出程序完成信号。如将完成信号直接复位定时器给STR,变频器重复执行。程序运行参数见表5-15,Pr201~Pr230含起动时间、转向、频率。以Pr201为例,设定Pr201=0时转向停止;Pr201=1时正转;Pr201=2时反转。重复上述输入过程。

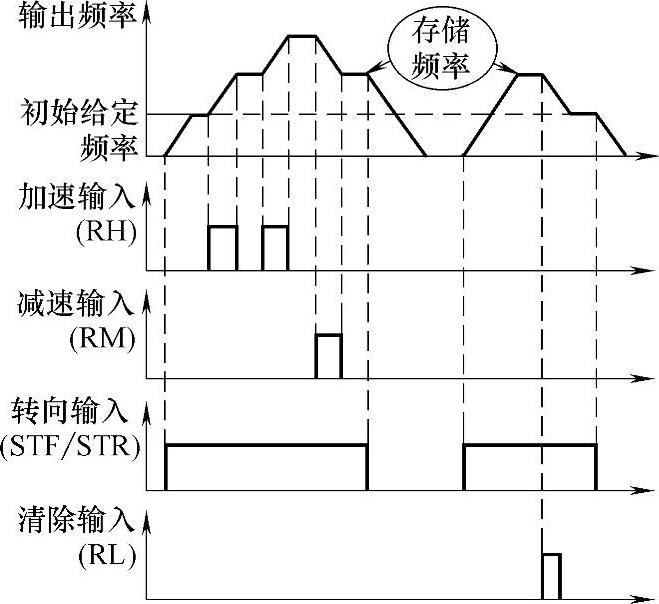

图5-74 远程控制方式
某变频器按图5-75所示曲线重复运行。接线见图5-76,Pr79=5,内部程序运行方式;Pr76=3,定义SU、IPF、OL、FU为内部程序运行;Pr200=1,时间为h,电压监视方式;Pr231=0,起动时刻为0。
根据图5-75的运行曲线,进行如下设定:
Pr201=1,40;0:30。正转、40Hz、0:30起动正转40Hz运行。
Pr202=0,0;2:00。停止、0Hz、2:00开始停止。
Pr203=2,20;3:00。反转、20Hz、3:00起动反转20Hz运行。
Pr204=1,10;4:30。正转、10Hz、4:30起动正转10Hz运行。
Pr205=1,30;6:30。正转、30Hz、6:30起动正转30Hz运行。
Pr206=0,0;8:00。停止、0Hz、8:00开始停止,动作结束。
图5-75 程序运行曲线
运行结束时8:00,输出SU信号,返回STR端,定时器清零,30min重新正转40Hz,如此循环。
