凸轮控制器技术数据及使用注意事项
【摘要】：表1-182 KT12凸轮控制器技术数据表1-183 KTJ1凸轮控制器技术数据注：由定子回路接触器功率而定；无定子电路触头。表1-184 KTJ15凸轮控制器技术数据注：手柄操作力≤40N；辅助触头额定工作电流2.6A；AC-15电寿命60万次。②通电前必须检查电动机和电阻器有关电气系统的接线正确，接地可靠；通电后应按相应凸轮控制器检查电动机运转情况，若有异常应立即切断电源，查明原因后方可继续通电。
1.基本结构与应用
凸轮控制器的动、静触头的动作原理与接触器类似，又称为接触器式控制器，人工操纵，是大型的控制电器，多档位、多触点，转动凸轮通断大电流的触头转换开关，可直接用于主电路。结构紧凑、性能可靠、调整方便。开关与凸轮片不接触，无火花、无压力，动作灵敏可靠。
由静触头、动触头、杠杆、凸轮、转轴和手轮组成。主要用于起重设备中控制小型绕线转子异步电动机的起动、停止、调速、换向和制动，或电力拖动的场合，如卷扬机等。
2.主要类型
（1）KP3系列平面控制器 电力拖动控制中，用于变换主电路或励磁电路的接法和电路电阻，控制电动机起动、换向、制动及调速。该系列有平面触头转换装置，用手柄或伺服电动机通过传动机构带动动触头，在平面静触头上按预先指定的顺序作旋转或往复运动，控制多个电路。它是1种手动操作的盘式双杆电池换接器，用以改变电池组接入电池的数量，放电时保持直流母线电压不变及蓄电池充电时保持电流。控制器用一正方形绝缘板作基座，上装22个换接片，板上装有大、小接触环各一个。两只带有刷形的动触头分别装在手轮下方两个彼此绝缘的大小动臂上。动臂沿换接片和接触环移动。小动臂充电，大动臂放电。其技术数据见表1-179。

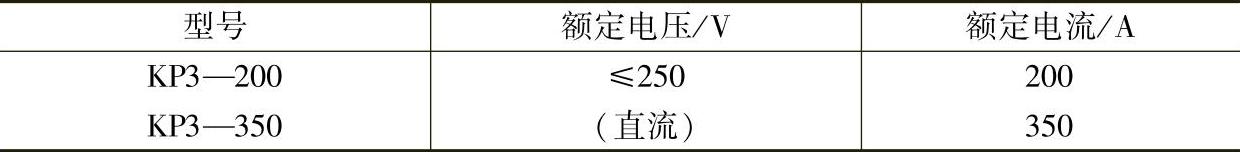

表1-179 KP3系列平面控制器技术数据
（2）KT系列凸轮控制器 50Hz、380V电路中作起重用电动机起动、调速和换向。用半封闭式纵缝陶土灭弧罩，强磁吹弧电路，灭弧能力强。常用有KT10、KT12、KT14、KTJ1、KTJ5、KTJ15、KTJ等系列。KT14系列技术数据见表1-180，KT10系列技术数据见表1-181，KT12型见表1-182，KTJ1型见表1-183，KTJ15型见表1-184。

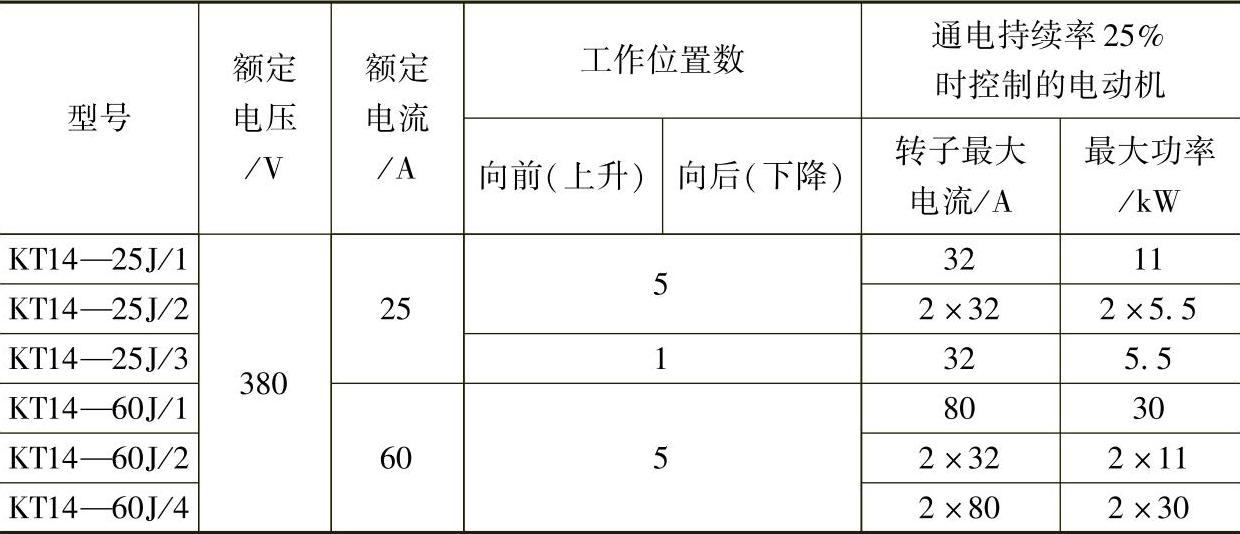

表1-180 KT14系列凸轮控制器技术数据
注：额定电流指定子电路的电流；最大控制功率指JZR2系列电动机时的功率，YZR及其他系列电动机，可根据电动机定子及转子电流选择型号。
表1-181 KT10系列凸轮控制器技术数据
注：操作频率超额定值时，必须降低控制器额定功率；其中零位触头、电阻电路触头在75万次后允许更换；操作次数600次/h；辅助触头约定发热电流10A；最大工作周期10min。

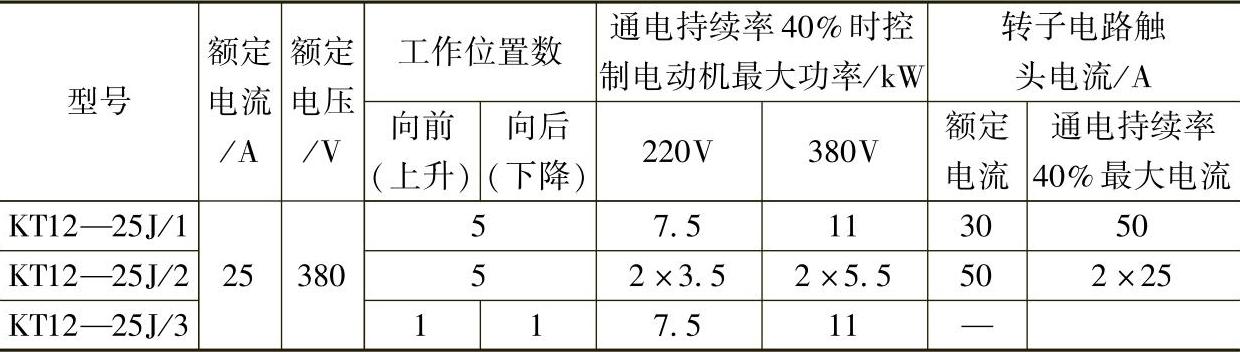

表1-182 KT12凸轮控制器技术数据

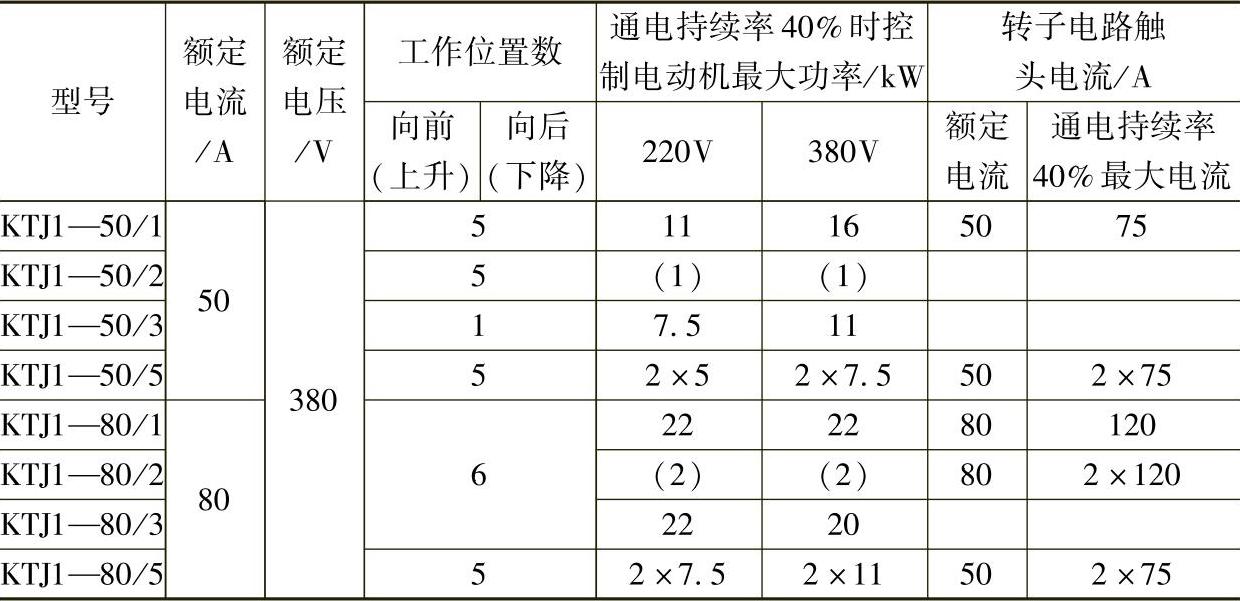

表1-183 KTJ1凸轮控制器技术数据
注：由定子回路接触器功率而定；无定子电路触头。

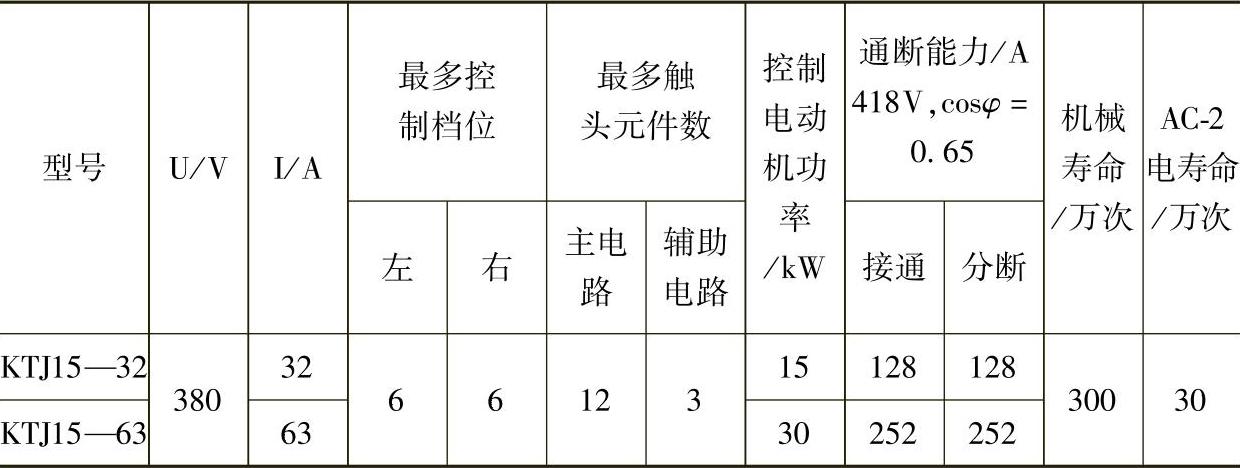

表1-184 KTJ15凸轮控制器技术数据
注：手柄操作力≤40N；辅助触头额定工作电流2.6A；AC-15电寿命60万次。
3.选用与维护
（1）选用 KT14—25J/1及KT14—60J/1型控制1台三相绕线转子异步电动机，KT14—25J/2及KT14—60J/2型同时控制2台三相绕线转子异步电动机，KT14—60J/3型控制1台三相型异步电动机。KT14—60J/4型同时控制2台三相绕线转子异步电动机，但不带定子电路的触头。
（2）凸轮角度的调整 用随机专用扳手松开主轴两端的锁紧螺母；用随机专用扳手的另一端调整至所需角度；用随机专用扳手旋紧主轴两端的锁紧螺母。
以上所述为卧式凸轮控制器，三线制输出方式分为常开、常闭、一开一闭，常开、常闭、一开一闭，二线制输出方式分常开和常闭。
①按照电器原理图的要求，分别逐档操作控制器，观察触头的分合与接线图中触头分合程序相符，如不符，应调整，所有导线由基座下端两接线孔引出。
②通电前必须检查电动机和电阻器有关电气系统的接线正确，接地可靠；通电后应按相应凸轮控制器检查电动机运转情况，若有异常应立即切断电源，查明原因后方可继续通电。
（3）检修所有螺钉联接部分必须紧固，特别是触头接线螺钉；摩擦部分应经常保持一定的润滑；触头表面无明显熔斑，烧熔部分用细锉刀精心修理，不可用砂纸打磨；损坏的零件要及时更换。
