滚针轴承公差及反向特性分析
【摘要】：图8-7 无内圈滚针轴承RNA型注：滚针轴承可带保持架或不带保持架，可具有一列或两列滚针，外圈上可有或无润滑槽和润滑孔48、49和69尺寸系列轴承的公差见表8-42至表8-44。2） 反向特性表8-43 滚针轴承公差——外圈 （μm）图8-9二极管的伏安特性曲线在U＜0的部分，当二极管外加反向电压时，反向电流用IS表示。
GB/T 5801—2006《滚动轴承48、49和69尺寸系列滚针轴承 外形尺寸和公差》规定了成套滚针轴承和无内圈滚针轴承的外形尺寸和公差，但不适用于冲压外圈滚针轴承。该标准代替GB/T 5801—1994《滚动轴承 轻、中系列滚针轴承 外形尺寸和公差》。
图8-6、图8-7、表8-42～表8-44中所含符号如下：
B——内圈宽度；
C——外圈宽度；
d——内径；
D——外径；
Fw——滚针总体内径；
Fwsmin——滚针总体最小单一内径；
Kea——成套轴承外圈径向跳动；
Kia——成套轴承内圈径向跳动；
r——倒角尺寸；
rsmin——最小单一倒角尺寸；
VBs——内圈宽度变动量；
VCs——外圈宽度变动量；
Vdmp——平均内径变动量；
VDmp——平均外径变动量；
ΔBs——内圈单一宽度偏差；
ΔCs——外圈单一宽度偏差；
Δdmp——单一平面平均内径偏差；
ΔDmp——单一平面平均外径偏差。
其中，“滚针总体最小单一内径”定义为一圆柱体的直径，将该圆柱体装入滚针总体内孔时，至少在一个径向方向上径向游隙为零。

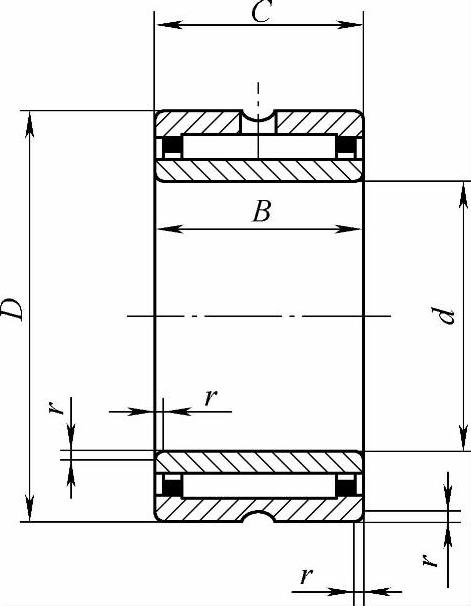

图8-6 成套滚针轴承NA型
注：滚针轴承可带保持架或不带保持架，可具有一列或两列滚针，外圈上可有或无润滑槽和润滑孔

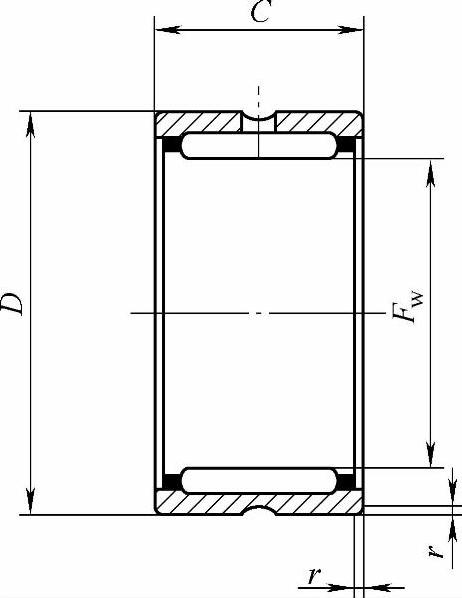

图8-7 无内圈滚针轴承RNA型
注：滚针轴承可带保持架或不带保持架，可具有一列或两列滚针，外圈上可有或无润滑槽和润滑孔
48、49和69尺寸系列轴承的公差见表8-42至表8-44。

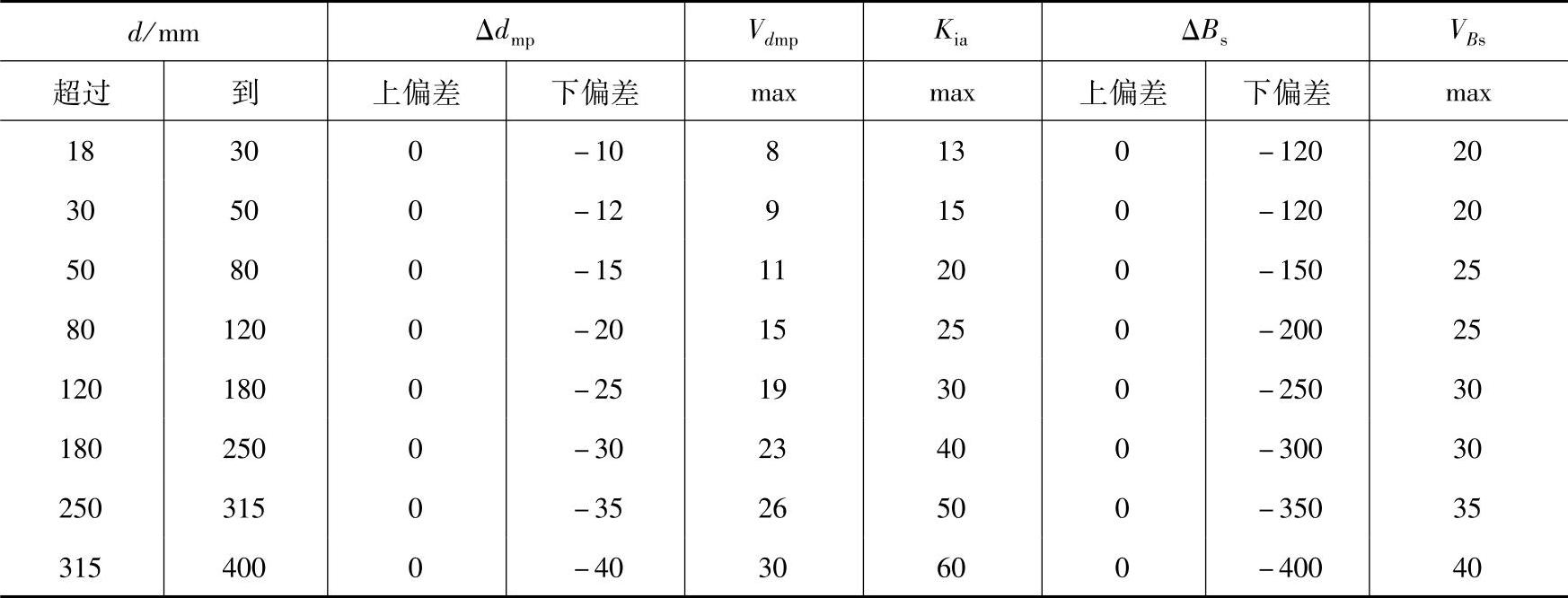

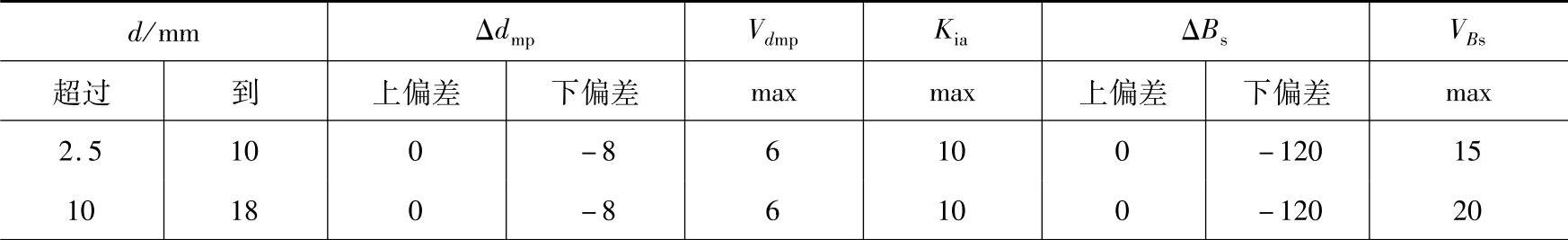

表8-42 滚针轴承公差——内圈（GB/T 5801—2006） （μm）
（续）
表8-43 滚针轴承公差——外圈 （μm）
① 对于无内圈轴承，可采用相应的有内圈轴承的值。

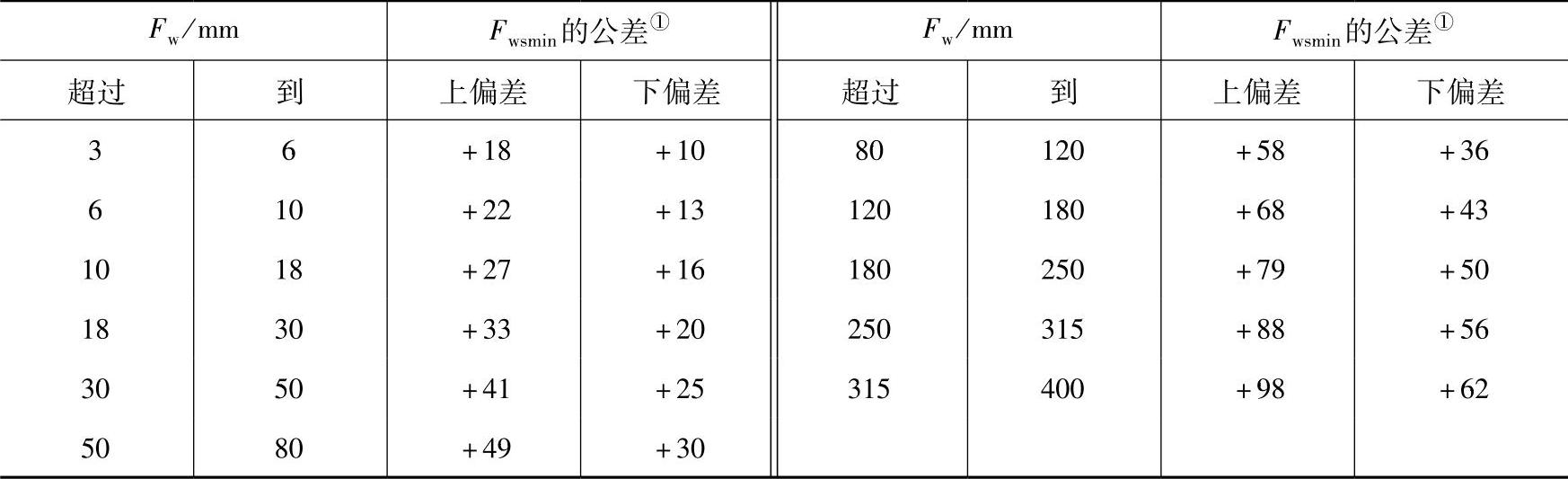

表8-44 无内圈轴承滚针总体内径 （μm）
注：只有当外圈内径在单一径向平面内的变动量小于最小直径Fwsmin的公差范围时，表中公差值才有效。
① 表中数值给出了Fwsmin与Fw之差的极限。
